1. 下列家用电器中，工作电流最小的是 （
A.空调器
B.洗衣机
C.微波炉
D.电子钟
D
）A.空调器
B.洗衣机
C.微波炉
D.电子钟
答案
1.D
解析
【分析】要判断家用电器工作电流的大小，需结合家庭电路电压恒定（U=220V），根据电功率公式I=P/U，电压一定时，电流与电功率成正比，电功率越小则电流越小。因此只需回忆各选项电器的大致功率，即可比较电流大小选出最小的。
【解析】家庭电路的电压为U=220V，根据公式I=P/U（P为电功率，I为电流），电压一定时，电流与电功率成正比，电功率越小，工作电流越小。
选项A：空调器的电功率约为1000W，工作电流约I=1000W/220V≈4.5A；
选项B：洗衣机的电功率约为300W，工作电流约I=300W/220V≈1.4A；
选项C：微波炉的电功率约为1000W，工作电流约I=1000W/220V≈4.5A；
选项D：电子钟的电功率约为0.01W，工作电流约I=0.01W/220V≈4.5×10^-5A；
对比可知，电子钟的工作电流最小，故选D。
【答案】D
【知识点】电功率与电流的关系、家庭电路电压
【点评】本题考查常见家用电器的电流判断，核心是利用电功率与电流的关系，属于基础识记类题目，需记住常见电器的大致功率。
【难度系数】0.8
【解析】家庭电路的电压为U=220V，根据公式I=P/U（P为电功率，I为电流），电压一定时，电流与电功率成正比，电功率越小，工作电流越小。
选项A：空调器的电功率约为1000W，工作电流约I=1000W/220V≈4.5A；
选项B：洗衣机的电功率约为300W，工作电流约I=300W/220V≈1.4A；
选项C：微波炉的电功率约为1000W，工作电流约I=1000W/220V≈4.5A；
选项D：电子钟的电功率约为0.01W，工作电流约I=0.01W/220V≈4.5×10^-5A；
对比可知，电子钟的工作电流最小，故选D。
【答案】D
【知识点】电功率与电流的关系、家庭电路电压
【点评】本题考查常见家用电器的电流判断，核心是利用电功率与电流的关系，属于基础识记类题目，需记住常见电器的大致功率。
【难度系数】0.8
2.（2024·抚州期末）如图所示的电路中，下列说法正确的是（
A.只闭合$\mathrm{S}_{1}$时，两灯串联
B.只闭合$\mathrm{S}_{2}$时，只有$\mathrm{L}_{1}$发光
C.闭合$\mathrm{S}_{1}$和$\mathrm{S}_{2}$时，两灯并联
D.闭合$\mathrm{S}_{1}$和$\mathrm{S}_{2}$时，两灯都能发光
A
）A.只闭合$\mathrm{S}_{1}$时，两灯串联
B.只闭合$\mathrm{S}_{2}$时，只有$\mathrm{L}_{1}$发光
C.闭合$\mathrm{S}_{1}$和$\mathrm{S}_{2}$时，两灯并联
D.闭合$\mathrm{S}_{1}$和$\mathrm{S}_{2}$时，两灯都能发光
答案
2.A
解析
【分析】要判断各选项的正确性，需分析不同开关状态下电流的路径，明确串联（电流只有一条路径）、并联（电流有多条路径）及短路的特点，逐一验证选项。
【解析】
选项A：只闭合$\mathrm{S}_{1}$时，电流路径为：电源正极$\to \mathrm{L}_{1}\to \mathrm{L}_{2}\to \mathrm{S}_{1}\to$电源负极，电流只有一条路径，因此两灯串联，A正确。
选项B：只闭合$\mathrm{S}_{2}$时，电路为断路，无电流通过，两灯都不发光，B错误。
选项C、D：闭合$\mathrm{S}_{1}$和$\mathrm{S}_{2}$时，电流从电源正极经$\mathrm{L}_{1}$后，通过$\mathrm{S}_{2}$直接回到电源负极，$\mathrm{L}_{2}$被短路，只有$\mathrm{L}_{1}$发光，并非两灯并联，C、D错误。
【答案】A
【知识点】串联电路、并联电路、电路短路
【点评】本题考查电路连接方式的判断，需准确分析不同开关状态下的电流路径，区分串联、并联和短路的特征，属于基础电路分析题。
【难度系数】0.7
【解析】
选项A：只闭合$\mathrm{S}_{1}$时，电流路径为：电源正极$\to \mathrm{L}_{1}\to \mathrm{L}_{2}\to \mathrm{S}_{1}\to$电源负极，电流只有一条路径，因此两灯串联，A正确。
选项B：只闭合$\mathrm{S}_{2}$时，电路为断路，无电流通过，两灯都不发光，B错误。
选项C、D：闭合$\mathrm{S}_{1}$和$\mathrm{S}_{2}$时，电流从电源正极经$\mathrm{L}_{1}$后，通过$\mathrm{S}_{2}$直接回到电源负极，$\mathrm{L}_{2}$被短路，只有$\mathrm{L}_{1}$发光，并非两灯并联，C、D错误。
【答案】A
【知识点】串联电路、并联电路、电路短路
【点评】本题考查电路连接方式的判断，需准确分析不同开关状态下的电流路径，区分串联、并联和短路的特征，属于基础电路分析题。
【难度系数】0.7
3. 某教室里，一个开关同时能控制三只灯泡，则这三只灯泡的连接方式为 （
A.一定是串联
B.一定是并联
C.串联或并联都可以
D.无法判断
B
）A.一定是串联
B.一定是并联
C.串联或并联都可以
D.无法判断
答案
3.B

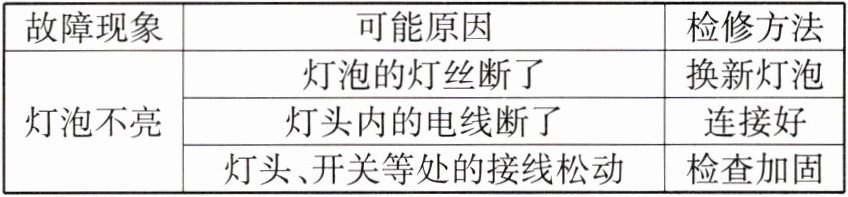

4. 在一本用电常识的书中，列出了使用白炽灯泡的常见故障与检修方法，其中一项故障现象如下表.从电路的组成来看，上述故障现象的原因可以概括成 （
A.断路
B.短路
C.通路
D.开路或短路
A
）A.断路
B.短路
C.通路
D.开路或短路
答案
4.A
解析
【分析】
要解答本题，需先明确电路的三种状态：通路是电路处处连通，用电器正常工作；断路（又称开路）是电路某处断开，电流无法通过，用电器不工作；短路是电源两极直接被导线连通，会引发危险。题目中灯泡不亮的原因分别是灯丝断了、灯头内电线断了、接线松动，这些情况都会导致电路某处断开，电流无法形成回路，据此判断故障类型。
【解析】
对故障原因逐一分析：
1. 灯丝断了：电路在灯丝位置断开，电流无法通过，属于断路；
2. 灯头内电线断了：电路在电线位置断开，电流无法通过，属于断路；
3. 灯头、开关等处接线松动：相当于电路在松动处断开，电流无法通过，属于断路。
上述故障均为电路某处断开，属于断路，因此答案选A。
【答案】
A
【知识点】
电路的三种状态
【点评】
本题考查电路故障的判断，属于基础电学题目，只需掌握断路、短路、通路的基本概念即可轻松解答。
【难度系数】
0.3
要解答本题，需先明确电路的三种状态：通路是电路处处连通，用电器正常工作；断路（又称开路）是电路某处断开，电流无法通过，用电器不工作；短路是电源两极直接被导线连通，会引发危险。题目中灯泡不亮的原因分别是灯丝断了、灯头内电线断了、接线松动，这些情况都会导致电路某处断开，电流无法形成回路，据此判断故障类型。
【解析】
对故障原因逐一分析：
1. 灯丝断了：电路在灯丝位置断开，电流无法通过，属于断路；
2. 灯头内电线断了：电路在电线位置断开，电流无法通过，属于断路；
3. 灯头、开关等处接线松动：相当于电路在松动处断开，电流无法通过，属于断路。
上述故障均为电路某处断开，属于断路，因此答案选A。
【答案】
A
【知识点】
电路的三种状态
【点评】
本题考查电路故障的判断，属于基础电学题目，只需掌握断路、短路、通路的基本概念即可轻松解答。
【难度系数】
0.3
5. (2023·济阳)小明同学学完电学知识后用两只不同的灯泡连接一个电路，如图是其电路图，对此电路分析正确的是 （
A.电压表测量的是$\mathrm{L}_2$的电压
B.通过两只灯泡的电流是一样的
C.通过$\mathrm{L}_1$的电流比$\mathrm{L}_2$的电流大
D.两只灯泡两端的电压是一样的
B
）A.电压表测量的是$\mathrm{L}_2$的电压
B.通过两只灯泡的电流是一样的
C.通过$\mathrm{L}_1$的电流比$\mathrm{L}_2$的电流大
D.两只灯泡两端的电压是一样的
答案
5.B
解析
【分析】要解决这道题，需按以下步骤思考：1. 根据电路图的电流路径，判断灯泡的连接方式；2. 确定电压表并联的位置，明确其测量对象；3. 结合串联电路的电流、电压规律，逐一分析各选项。
【解析】
1. 判断电路连接：电流从电源正极出发，依次经过$\mathrm{L}_1$、$\mathrm{L}_2$、开关$\mathrm{S}$，回到电源负极，因此$\mathrm{L}_1$与$\mathrm{L}_2$串联。
2. 分析电压表测量对象：电压表并联在$\mathrm{L}_1$的两端，测量的是$\mathrm{L}_1$两端的电压，故选项A错误。
3. 分析电流规律：串联电路中各处电流相等，因此通过$\mathrm{L}_1$和$\mathrm{L}_2$的电流相同，选项B正确，选项C错误。
4. 分析电压规律：串联电路总电压等于各用电器两端电压之和，因此$\mathrm{L}_1$和$\mathrm{L}_2$两端的电压之和等于电源电压，两者电压不一定相等，选项D错误。
综上，正确答案为B。
【答案】B
【知识点】串联电路的电流规律、电压表的使用
【点评】本题考查串联电路的特点及电压表的测量，属于电学基础题，解题关键是正确判断电路连接方式和电压表的测量对象，需熟练掌握串联电路的电流、电压规律。
【难度系数】0.6
【解析】
1. 判断电路连接：电流从电源正极出发，依次经过$\mathrm{L}_1$、$\mathrm{L}_2$、开关$\mathrm{S}$，回到电源负极，因此$\mathrm{L}_1$与$\mathrm{L}_2$串联。
2. 分析电压表测量对象：电压表并联在$\mathrm{L}_1$的两端，测量的是$\mathrm{L}_1$两端的电压，故选项A错误。
3. 分析电流规律：串联电路中各处电流相等，因此通过$\mathrm{L}_1$和$\mathrm{L}_2$的电流相同，选项B正确，选项C错误。
4. 分析电压规律：串联电路总电压等于各用电器两端电压之和，因此$\mathrm{L}_1$和$\mathrm{L}_2$两端的电压之和等于电源电压，两者电压不一定相等，选项D错误。
综上，正确答案为B。
【答案】B
【知识点】串联电路的电流规律、电压表的使用
【点评】本题考查串联电路的特点及电压表的测量，属于电学基础题，解题关键是正确判断电路连接方式和电压表的测量对象，需熟练掌握串联电路的电流、电压规律。
【难度系数】0.6
6. 两只小灯泡$\mathrm{L}_1$和$\mathrm{L}_2$连接在同一电路中，以下特点可以确认两灯是并联的是 （
A.两灯亮度不同
B.两灯都亮时将$\mathrm{L}_1$从灯座中摘除，$\mathrm{L}_2$也不亮
C.通过两灯的电流相等
D.通过两灯的电流不相等
D
）A.两灯亮度不同
B.两灯都亮时将$\mathrm{L}_1$从灯座中摘除，$\mathrm{L}_2$也不亮
C.通过两灯的电流相等
D.通过两灯的电流不相等
答案
6.D
解析
【分析】要判断两灯是否为并联，需结合串联、并联电路的核心特点分析：串联电路电流只有一条路径，各用电器相互影响，电流处处相等；并联电路电流有多条路径，各用电器互不影响，支路电流一般不相等（仅支路用电器规格完全相同时电流相等）。需逐一分析选项，排除不符合并联特点的选项，找到能确认并联的条件。
【解析】
1. 分析选项A：灯泡亮度由实际功率决定，与串并联连接方式无关，两灯亮度不同仅说明实际功率不同，无法判断串并联，故A错误；
2. 分析选项B：摘除$\mathrm{L}_1$后$\mathrm{L}_2$也不亮，说明两灯工作时相互影响，符合串联电路的特点，不是并联，故B错误；
3. 分析选项C：串联电路中电流处处相等；若并联电路中两灯规格完全相同，通过两灯的电流也相等，因此电流相等无法确认是并联，故C错误；
4. 分析选项D：串联电路电流一定处处相等，若通过两灯的电流不相等，说明电流有分支，符合并联电路的特点，可确认两灯为并联，故D正确。
【答案】D
【知识点】串联和并联电路的辨别
【点评】本题考查串并联电路的基本特点，是初中电学的基础题型，需准确区分串并联电路的电流、工作特点，避免混淆“电流相等”的适用场景。
【难度系数】0.6
【解析】
1. 分析选项A：灯泡亮度由实际功率决定，与串并联连接方式无关，两灯亮度不同仅说明实际功率不同，无法判断串并联，故A错误；
2. 分析选项B：摘除$\mathrm{L}_1$后$\mathrm{L}_2$也不亮，说明两灯工作时相互影响，符合串联电路的特点，不是并联，故B错误；
3. 分析选项C：串联电路中电流处处相等；若并联电路中两灯规格完全相同，通过两灯的电流也相等，因此电流相等无法确认是并联，故C错误；
4. 分析选项D：串联电路电流一定处处相等，若通过两灯的电流不相等，说明电流有分支，符合并联电路的特点，可确认两灯为并联，故D正确。
【答案】D
【知识点】串联和并联电路的辨别
【点评】本题考查串并联电路的基本特点，是初中电学的基础题型，需准确区分串并联电路的电流、工作特点，避免混淆“电流相等”的适用场景。
【难度系数】0.6
7. 如图所示，$\mathrm{L}_1$和$\mathrm{L}_2$是两只相同的小灯泡，$a$、$b$是电流表或电压表.闭合开关$\mathrm{S}$后，若两灯都能发光，则
（
A.$a$、$b$均为电流表
B.$a$、$b$均为电压表
C.$a$为电流表，$b$为电压表
D.$a$为电压表，$b$为电流表
（
C
）A.$a$、$b$均为电流表
B.$a$、$b$均为电压表
C.$a$为电流表，$b$为电压表
D.$a$为电压表，$b$为电流表
答案
7.C
解析
【分析】
要使两灯都发光，需保证电路为通路且不短路。电流表相当于导线，需串联在电路中；电压表相当于开路，需并联在电路中。通过逐一分析各选项，结合电表特性判断电路是否正常工作。
【解析】
根据电流表、电压表的使用规则：电流表串联，相当于导线；电压表并联，相当于开路。
选项A：若a、b均为电流表，电流从电源正极经b、a直接回到电源负极，L₁、L₂被短路，两灯均不发光，错误。
选项B：若a、b均为电压表，电路处于断路状态，无电流通过，L₁、L₂都不发光，错误。
选项C：若a为电流表，相当于导线，连通L₁、L₂的左端；b为电压表，相当于并联在电源两端，此时L₁的电流路径：电源正极→L₁→a→开关→电源负极；L₂的电流路径：电源正极→L₂→a→开关→电源负极，两灯并联，均有电流通过，能发光，正确。
选项D：若a为电压表，相当于开路，b为电流表，电流从电源正极经b后无法通过a回到负极，电路断路，两灯不发光，错误。
【答案】
C
【知识点】
电流表使用；电压表使用；电路连接
【点评】
本题考查电流表和电压表的使用，核心是掌握电表的特性，结合电路通路、短路的条件判断电表类型，属于基础电路分析题。
【难度系数】
0.5
要使两灯都发光，需保证电路为通路且不短路。电流表相当于导线，需串联在电路中；电压表相当于开路，需并联在电路中。通过逐一分析各选项，结合电表特性判断电路是否正常工作。
【解析】
根据电流表、电压表的使用规则：电流表串联，相当于导线；电压表并联，相当于开路。
选项A：若a、b均为电流表，电流从电源正极经b、a直接回到电源负极，L₁、L₂被短路，两灯均不发光，错误。
选项B：若a、b均为电压表，电路处于断路状态，无电流通过，L₁、L₂都不发光，错误。
选项C：若a为电流表，相当于导线，连通L₁、L₂的左端；b为电压表，相当于并联在电源两端，此时L₁的电流路径：电源正极→L₁→a→开关→电源负极；L₂的电流路径：电源正极→L₂→a→开关→电源负极，两灯并联，均有电流通过，能发光，正确。
选项D：若a为电压表，相当于开路，b为电流表，电流从电源正极经b后无法通过a回到负极，电路断路，两灯不发光，错误。
【答案】
C
【知识点】
电流表使用；电压表使用；电路连接
【点评】
本题考查电流表和电压表的使用，核心是掌握电表的特性，结合电路通路、短路的条件判断电表类型，属于基础电路分析题。
【难度系数】
0.5
8. (2023·硚口期末)如图所示的电路中,闭合开关,灯泡$\mathrm{L}_1$和$\mathrm{L}_2$均发光,$\mathrm{A}_1$和$\mathrm{A}_2$为两个相同电流表,且两个表指针指向同一位置(未超量程),通过灯泡$\mathrm{L}_1$和$\mathrm{L}_2$的电流之比为 (
A.$1:1$
B.$5:1$
C.$1:4$
D.$4:1$
C
)A.$1:1$
B.$5:1$
C.$1:4$
D.$4:1$
答案
8.C
解析
【分析】首先判断电路连接方式：灯泡$\mathrm{L}_1$与$\mathrm{L}_2$并联，电流表$\mathrm{A}_1$测量干路总电流，电流表$\mathrm{A}_2$测量$\mathrm{L}_1$支路的电流。由于并联电路干路电流等于各支路电流之和，干路电流大于支路电流，而两表指针位置相同，说明它们使用的量程不同，大量程的读数是小量程的5倍，据此可求出两支路的电流之比。
【解析】1. 确定电路：$\mathrm{L}_1$与$\mathrm{L}_2$并联，$\mathrm{A}_1$测干路电流$I$，$\mathrm{A}_2$测$\mathrm{L}_1$的电流$I_1$；2. 电流表指针位置相同，干路电流更大，故$\mathrm{A}_1$用$0∼3\mathrm{A}$量程，$\mathrm{A}_2$用$0∼0.6\mathrm{A}$量程，同一指针位置时，大量程读数是小量程的5倍，即$I=5I_1$；3. 根据并联电路电流规律$I=I_1+I_2$，可得$\mathrm{L}_2$的电流$I_2=I-I_1=5I_1-I_1=4I_1$；4. 因此$\frac{I_1}{I_2}=\frac{I_1}{4I_1}=\frac{1}{4}$，即电流之比为$1:4$。
【答案】C
【知识点】并联电路电流规律、电流表读数
【点评】本题结合并联电路的电流特点考查电流表的读数，关键是明确干路电流表和支路电流表的量程差异，属于电学基础题型，需掌握电流表量程与读数的对应关系。
【难度系数】0.5
【解析】1. 确定电路：$\mathrm{L}_1$与$\mathrm{L}_2$并联，$\mathrm{A}_1$测干路电流$I$，$\mathrm{A}_2$测$\mathrm{L}_1$的电流$I_1$；2. 电流表指针位置相同，干路电流更大，故$\mathrm{A}_1$用$0∼3\mathrm{A}$量程，$\mathrm{A}_2$用$0∼0.6\mathrm{A}$量程，同一指针位置时，大量程读数是小量程的5倍，即$I=5I_1$；3. 根据并联电路电流规律$I=I_1+I_2$，可得$\mathrm{L}_2$的电流$I_2=I-I_1=5I_1-I_1=4I_1$；4. 因此$\frac{I_1}{I_2}=\frac{I_1}{4I_1}=\frac{1}{4}$，即电流之比为$1:4$。
【答案】C
【知识点】并联电路电流规律、电流表读数
【点评】本题结合并联电路的电流特点考查电流表的读数，关键是明确干路电流表和支路电流表的量程差异，属于电学基础题型，需掌握电流表量程与读数的对应关系。
【难度系数】0.5
