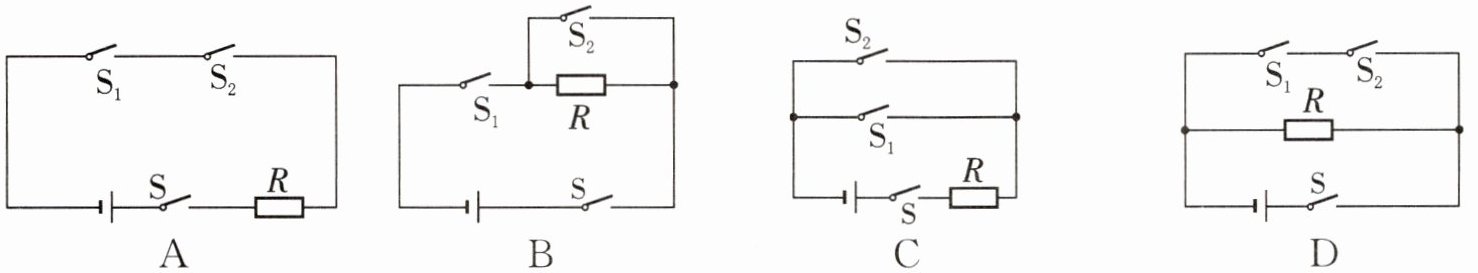

9. 给某型号电烤箱设定好工作时间和温度，即闭合定时开关$\mathrm{S}_1$和温控开关$\mathrm{S}_2$，再闭合启动开关$\mathrm{S}$，电烤箱开始工作.当达到了设定的工作时间或温度时，定时开关$\mathrm{S}_1$或温控开关$\mathrm{S}_2$断开，电烤箱就停止工作.下列电路符合要求的是（
A
）答案
9.A
解析
【分析】
要选出符合要求的电路，需明确题目条件：闭合定时开关$\mathrm{S}_1$和温控开关$\mathrm{S}_2$，再闭合启动开关$\mathrm{S}$，电烤箱工作；当$\mathrm{S}_1$或$\mathrm{S}_2$断开，电烤箱停止工作。这说明$\mathrm{S}_1$和$\mathrm{S}_2$需串联在电路中（只要一个断开，电路就断开），启动开关$\mathrm{S}$在干路控制整个电路，电阻$R$是用电器。
【解析】
逐一分析各选项：
选项A：电路中$\mathrm{S}$、$\mathrm{S}_1$、$\mathrm{S}_2$、$R$串联，只有$\mathrm{S}$、$\mathrm{S}_1$、$\mathrm{S}_2$都闭合时，电路通路，电烤箱工作；若$\mathrm{S}_1$或$\mathrm{S}_2$断开，电路断路，电烤箱停止工作，符合要求。
选项B：$\mathrm{S}_2$与$R$并联，闭合$\mathrm{S}_2$时会短路电阻$R$，电烤箱无法正常工作，不符合要求。
选项C：$\mathrm{S}_1$和$\mathrm{S}_2$并联，断开其中一个开关，另一个仍能保持电路通路，电烤箱不会停止工作，不符合要求。
选项D：$\mathrm{S}_1$、$\mathrm{S}_2$串联后与$R$并联，闭合$\mathrm{S}$时，电阻$R$直接接入电路，无需闭合$\mathrm{S}_1$和$\mathrm{S}_2$电烤箱就工作，不符合要求。
【答案】
A
【知识点】
串联电路、电路设计
【点评】
本题考查电路设计，需根据开关的作用判断电路连接方式，关键是明确开关串并联对电路的影响，结合题目要求逐一分析选项即可。
【难度系数】
0.5
要选出符合要求的电路，需明确题目条件：闭合定时开关$\mathrm{S}_1$和温控开关$\mathrm{S}_2$，再闭合启动开关$\mathrm{S}$，电烤箱工作；当$\mathrm{S}_1$或$\mathrm{S}_2$断开，电烤箱停止工作。这说明$\mathrm{S}_1$和$\mathrm{S}_2$需串联在电路中（只要一个断开，电路就断开），启动开关$\mathrm{S}$在干路控制整个电路，电阻$R$是用电器。
【解析】
逐一分析各选项：
选项A：电路中$\mathrm{S}$、$\mathrm{S}_1$、$\mathrm{S}_2$、$R$串联，只有$\mathrm{S}$、$\mathrm{S}_1$、$\mathrm{S}_2$都闭合时，电路通路，电烤箱工作；若$\mathrm{S}_1$或$\mathrm{S}_2$断开，电路断路，电烤箱停止工作，符合要求。
选项B：$\mathrm{S}_2$与$R$并联，闭合$\mathrm{S}_2$时会短路电阻$R$，电烤箱无法正常工作，不符合要求。
选项C：$\mathrm{S}_1$和$\mathrm{S}_2$并联，断开其中一个开关，另一个仍能保持电路通路，电烤箱不会停止工作，不符合要求。
选项D：$\mathrm{S}_1$、$\mathrm{S}_2$串联后与$R$并联，闭合$\mathrm{S}$时，电阻$R$直接接入电路，无需闭合$\mathrm{S}_1$和$\mathrm{S}_2$电烤箱就工作，不符合要求。
【答案】
A
【知识点】
串联电路、电路设计
【点评】
本题考查电路设计，需根据开关的作用判断电路连接方式，关键是明确开关串并联对电路的影响，结合题目要求逐一分析选项即可。
【难度系数】
0.5
10. 下面是小华同学对身边的一些电路进行观察分析后作出的判断，其中不正确的是 （
A.厨房中的抽油烟机里装有照明灯和电动机，它们既能同时工作又能单独工作，它们是并联的
B.马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的
C.楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的
D.一般家庭中都要安装照明灯和其他用电器，使用时互不影响，它们是并联的
B
）A.厨房中的抽油烟机里装有照明灯和电动机，它们既能同时工作又能单独工作，它们是并联的
B.马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的
C.楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的
D.一般家庭中都要安装照明灯和其他用电器，使用时互不影响，它们是并联的
答案
10.B
解析
【分析】本题考查串并联电路的判断，解题关键是明确：串联电路中各用电器互相影响，电流只有一条路径；并联电路中各用电器互不影响，可独立工作，电流有多条路径。需逐一分析选项，找出判断错误的选项。
【解析】A选项：抽油烟机的照明灯和电动机既能同时工作又能单独工作，说明二者互不影响，属于并联电路，该判断正确；B选项：马路两旁的路灯，虽然同时亮同时灭，但当其中一盏路灯损坏时，其他路灯仍能正常工作，说明各路灯互不影响，属于并联电路，该判断错误；C选项：楼道中的电灯只有在声控开关和光控开关同时闭合时才会亮，说明两个开关互相影响，属于串联，该判断正确；D选项：家庭中的照明灯和其他用电器使用时互不影响，属于并联电路，该判断正确。
【答案】B
【知识点】串并联电路的判断
【点评】本题是基础电路题，需掌握串并联电路的核心区别（是否独立工作），避免被“同时亮灭”这类表面现象误导，适合巩固电路基础知识。
【难度系数】0.6
【解析】A选项：抽油烟机的照明灯和电动机既能同时工作又能单独工作，说明二者互不影响，属于并联电路，该判断正确；B选项：马路两旁的路灯，虽然同时亮同时灭，但当其中一盏路灯损坏时，其他路灯仍能正常工作，说明各路灯互不影响，属于并联电路，该判断错误；C选项：楼道中的电灯只有在声控开关和光控开关同时闭合时才会亮，说明两个开关互相影响，属于串联，该判断正确；D选项：家庭中的照明灯和其他用电器使用时互不影响，属于并联电路，该判断正确。
【答案】B
【知识点】串并联电路的判断
【点评】本题是基础电路题，需掌握串并联电路的核心区别（是否独立工作），避免被“同时亮灭”这类表面现象误导，适合巩固电路基础知识。
【难度系数】0.6

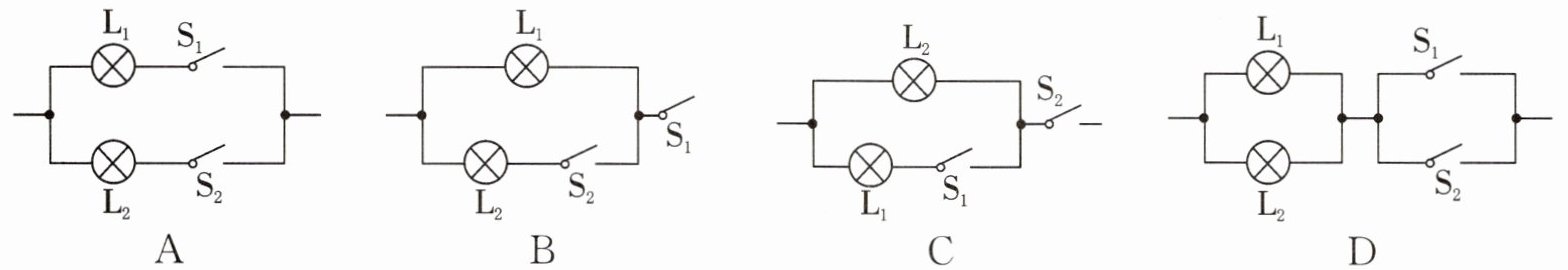

11. (2023·安徽)老师给小龙一个密封盒,其表面可见两个开关S₁、S₂和两盏灯L₁、L₂.为了探究开关和灯在密封盒内是如何连接的,小龙进行了如下操作:先闭合S₁,只有灯L₁发光;又闭合S₂,两灯都发光;再断开S₁,两灯都熄灭.符合上述实验结果的连接方式为 (
B
)答案
11.B
解析
【分析】
要选出符合实验结果的电路，需根据实验现象逐一分析各选项：实验现象为：①闭合S₁，只有L₁发光；②闭合S₂，两灯都发光；③断开S₁，两灯都熄灭。需分析每个选项中开关通断时的电流路径，匹配实验要求。
【解析】
选项A：闭合S₁时仅L₁支路导通，L₁发光；闭合S₂时仅L₂支路导通，L₂发光，不符合“闭合S₂两灯都发光”，排除A。
选项B：闭合S₁时，S₂断开，仅L₁所在支路导通，L₁发光；再闭合S₂，L₁、L₂所在支路均导通，两灯都发光；断开S₁，整个电路干路断开，两灯都熄灭，完全符合实验现象。
选项C：闭合S₁时，L₂所在支路导通，L₂发光、L₁不发光，不符合“闭合S₁只有L₁发光”，排除C。
选项D：闭合S₁时L₁发光，闭合S₂时L₂发光；断开S₁，L₁熄灭但L₂仍发光，不符合“断开S₁两灯都熄灭”，排除D。
【答案】
B
【知识点】
电路连接、开关作用
【点评】
本题通过实验现象判断电路连接方式，需结合电流路径分析开关对用电器的控制作用，考查串并联电路的特点应用，属于电路基础题。
【难度系数】
0.5
要选出符合实验结果的电路，需根据实验现象逐一分析各选项：实验现象为：①闭合S₁，只有L₁发光；②闭合S₂，两灯都发光；③断开S₁，两灯都熄灭。需分析每个选项中开关通断时的电流路径，匹配实验要求。
【解析】
选项A：闭合S₁时仅L₁支路导通，L₁发光；闭合S₂时仅L₂支路导通，L₂发光，不符合“闭合S₂两灯都发光”，排除A。
选项B：闭合S₁时，S₂断开，仅L₁所在支路导通，L₁发光；再闭合S₂，L₁、L₂所在支路均导通，两灯都发光；断开S₁，整个电路干路断开，两灯都熄灭，完全符合实验现象。
选项C：闭合S₁时，L₂所在支路导通，L₂发光、L₁不发光，不符合“闭合S₁只有L₁发光”，排除C。
选项D：闭合S₁时L₁发光，闭合S₂时L₂发光；断开S₁，L₁熄灭但L₂仍发光，不符合“断开S₁两灯都熄灭”，排除D。
【答案】
B
【知识点】
电路连接、开关作用
【点评】
本题通过实验现象判断电路连接方式，需结合电流路径分析开关对用电器的控制作用，考查串并联电路的特点应用，属于电路基础题。
【难度系数】
0.5
12.（2025·南京模拟）如图所示电路中，电源电压恒定不变，闭合开关S发现灯泡L不亮，若电路中只有一处故障，且只发生在灯泡L或电阻R上。为检测故障，现提供完好的电压表、电流表、另一检测灯泡作为检测工具，要求在不拆除原电路的条件下，选择其中一个连接在A、B之间，下列说法正确的是（
A.如果电压表有示数，则一定是灯泡L短路
B.如果检测灯泡不亮，则一定是灯泡L断路
C.如果选择电流表，一定不会造成电源短路
D.如果电流表无示数，则一定是电阻R短路
B
）A.如果电压表有示数，则一定是灯泡L短路
B.如果检测灯泡不亮，则一定是灯泡L断路
C.如果选择电流表，一定不会造成电源短路
D.如果电流表无示数，则一定是电阻R短路
答案
12.B
解析
【分析】
本题为串联电路故障分析题，原电路中电阻R与灯泡L串联，故障仅发生在R或L上且只有一处故障。需结合电压表、检测灯泡、电流表的工作特点，逐一分析各选项中检测工具接在A、B间时，不同故障对应的现象，判断选项正误。首先明确故障类型有四种：R断路、R短路、L断路、L短路，再结合电路通断规律分析。
【解析】
原电路故障仅为R断路、R短路、L断路、L短路中的一种，逐一分析选项：
1. 选项A：将电压表接在A、B间，若电压表有示数，说明电压表两端能连通电源两极，此时故障可能是L断路（电压表串联在电路中，测电源电压，有示数），或R短路（R短路时A、B间电压等于电源电压，电压表有示数），并非一定是灯泡L短路，故A错误。
2. 选项B：将检测灯泡接在A、B间，若检测灯泡不亮，说明电路中无电流，故障为断路。若故障是R断路，检测灯泡会与L串联形成通路，检测灯泡发光；若故障是L断路，电路仍为断路，检测灯泡不亮；若故障是短路（R或L短路），检测灯泡会发光。因此检测灯泡不亮时，一定是灯泡L断路，故B正确。
3. 选项C：若选择电流表接在A、B间，当故障为L短路时，电流表直接接在电源两端，会造成电源短路，故“一定不会造成电源短路”错误，C错误。
4. 选项D：电流表无示数，说明电路为断路故障，而电阻R短路是通路故障，因此故障不可能是R短路，故D错误。
【答案】
B
【知识点】
电路故障分析、串联电路特点
【点评】
本题考查串联电路的故障判断，需结合不同检测工具的特性，逐一分析各故障对应的现象，要求学生掌握通路、断路、短路的判断方法，以及电表的使用规则，是电路故障类的典型题。
【难度系数】
0.5
本题为串联电路故障分析题，原电路中电阻R与灯泡L串联，故障仅发生在R或L上且只有一处故障。需结合电压表、检测灯泡、电流表的工作特点，逐一分析各选项中检测工具接在A、B间时，不同故障对应的现象，判断选项正误。首先明确故障类型有四种：R断路、R短路、L断路、L短路，再结合电路通断规律分析。
【解析】
原电路故障仅为R断路、R短路、L断路、L短路中的一种，逐一分析选项：
1. 选项A：将电压表接在A、B间，若电压表有示数，说明电压表两端能连通电源两极，此时故障可能是L断路（电压表串联在电路中，测电源电压，有示数），或R短路（R短路时A、B间电压等于电源电压，电压表有示数），并非一定是灯泡L短路，故A错误。
2. 选项B：将检测灯泡接在A、B间，若检测灯泡不亮，说明电路中无电流，故障为断路。若故障是R断路，检测灯泡会与L串联形成通路，检测灯泡发光；若故障是L断路，电路仍为断路，检测灯泡不亮；若故障是短路（R或L短路），检测灯泡会发光。因此检测灯泡不亮时，一定是灯泡L断路，故B正确。
3. 选项C：若选择电流表接在A、B间，当故障为L短路时，电流表直接接在电源两端，会造成电源短路，故“一定不会造成电源短路”错误，C错误。
4. 选项D：电流表无示数，说明电路为断路故障，而电阻R短路是通路故障，因此故障不可能是R短路，故D错误。
【答案】
B
【知识点】
电路故障分析、串联电路特点
【点评】
本题考查串联电路的故障判断，需结合不同检测工具的特性，逐一分析各故障对应的现象，要求学生掌握通路、断路、短路的判断方法，以及电表的使用规则，是电路故障类的典型题。
【难度系数】
0.5
13. 上海地区家庭电路中，电灯、电视机、电扇等用电器正常工作的电压为
220
伏，这些用电器是并联
(串联/并联)的，工作时将电
能分别转化为光能、机械能等。答案
13. 220 并联 电
解析
【分析】
本题考查家庭电路的基础常识，解题思路如下：1. 回忆我国家庭电路的标准电压，上海地区属于我国，因此用电器正常工作电压为220伏；2. 家庭中各用电器需独立工作、互不影响，据此判断连接方式为并联；3. 用电器工作时消耗电能，转化为其他形式的能，故能量来源是电能。
【解析】
1. 我国家庭电路的正常工作电压为220V，上海地区家庭电路遵循该标准，因此电灯、电视机、电扇等用电器正常工作的电压为220伏；2. 家庭电路中，各用电器若采用串联连接，会出现一个用电器损坏则所有用电器都无法工作的情况，不符合实际使用需求，因此采用并联连接，并联电路中各支路独立工作、互不影响；3. 用电器工作时消耗电能，将电能转化为光能、机械能等其他形式的能量，因此工作时将电能转化为其他形式的能。
【答案】
220 并联 电
【知识点】
家庭电路电压、用电器连接方式、能量转化
【点评】
本题为家庭电路的基础常识题，考查学生对核心知识点的记忆与应用，难度较低，属于必拿分的基础题目。
【难度系数】
0.9
本题考查家庭电路的基础常识，解题思路如下：1. 回忆我国家庭电路的标准电压，上海地区属于我国，因此用电器正常工作电压为220伏；2. 家庭中各用电器需独立工作、互不影响，据此判断连接方式为并联；3. 用电器工作时消耗电能，转化为其他形式的能，故能量来源是电能。
【解析】
1. 我国家庭电路的正常工作电压为220V，上海地区家庭电路遵循该标准，因此电灯、电视机、电扇等用电器正常工作的电压为220伏；2. 家庭电路中，各用电器若采用串联连接，会出现一个用电器损坏则所有用电器都无法工作的情况，不符合实际使用需求，因此采用并联连接，并联电路中各支路独立工作、互不影响；3. 用电器工作时消耗电能，将电能转化为光能、机械能等其他形式的能量，因此工作时将电能转化为其他形式的能。
【答案】
220 并联 电
【知识点】
家庭电路电压、用电器连接方式、能量转化
【点评】
本题为家庭电路的基础常识题，考查学生对核心知识点的记忆与应用，难度较低，属于必拿分的基础题目。
【难度系数】
0.9
14. (2024·常州模拟)常州地铁进口的闸机可用刷脸、刷卡和扫二维码中的任一方式让乘客通过，这三种识别方式都相当于电路中的
开关
(填一种电路元件)，而且它们之间的连接方式是并
联。答案
14. 开关 并
解析
【分析】
要解决本题，需结合电路元件的作用和串并联电路的特点分析：首先，闸机的三种识别方式都能控制闸机通行，对应电路中控制通断的元件；其次，三种方式任一都可通行，说明它们工作互不影响，据此判断连接方式。
【解析】
1. 电路元件判断：电路中开关的作用是控制电路的通断，题目中刷脸、刷卡、扫二维码三种方式都能让闸机通过，即都能控制闸机的电路通断，因此相当于电路中的开关。
2. 连接方式判断：串联电路中各用电器互相影响，一个支路断开则整个电路无法工作；并联电路中各支路独立工作、互不影响。本题中三种识别方式任一都能让闸机通行，说明它们的工作互不影响，因此连接方式是并联。
【答案】
开关；并
【知识点】
电路元件、串并联电路
【点评】
本题考查电路基本元件的识别和串并联电路的判断，属于初中物理基础题，牢记开关的作用及串并联电路的特点即可解答。
【难度系数】
0.8
要解决本题，需结合电路元件的作用和串并联电路的特点分析：首先，闸机的三种识别方式都能控制闸机通行，对应电路中控制通断的元件；其次，三种方式任一都可通行，说明它们工作互不影响，据此判断连接方式。
【解析】
1. 电路元件判断：电路中开关的作用是控制电路的通断，题目中刷脸、刷卡、扫二维码三种方式都能让闸机通过，即都能控制闸机的电路通断，因此相当于电路中的开关。
2. 连接方式判断：串联电路中各用电器互相影响，一个支路断开则整个电路无法工作；并联电路中各支路独立工作、互不影响。本题中三种识别方式任一都能让闸机通行，说明它们的工作互不影响，因此连接方式是并联。
【答案】
开关；并
【知识点】
电路元件、串并联电路
【点评】
本题考查电路基本元件的识别和串并联电路的判断，属于初中物理基础题，牢记开关的作用及串并联电路的特点即可解答。
【难度系数】
0.8
