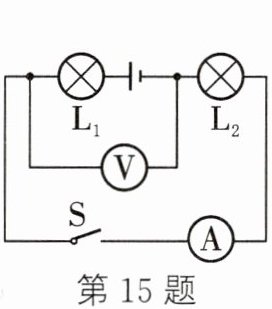

15. 如图所示,电源电压保持不变,闭合开关S后,两灯均发光(设灯丝电阻不变),电压表示数为U,过一段时间后,突然两灯均熄灭,且有一个电表的示数变大,已知两灯中仅有一个出现了故障.请你判断故障情况是
甲
A
乙
L₂断路
;若此时电压表是示数为4U,则小灯泡L₁、L₂的电阻之比为3:1
;排除故障后,将小灯泡L₁、L₂的位置互换,则示数一定不发生变化的是电流
(电流/电压/电流和电压)表.甲
A
乙
答案
15. L₂断路 3:1 电流
解析
【分析】
首先明确电路结构：闭合开关后，L₁与L₂串联，电流表测串联电路的电流，电压表并联在L₂两端，测L₂的电压。两灯均熄灭，说明电路发生断路（若为短路，至少一个灯能发光），故障为某灯断路。若L₁断路，电压表无法连通电源两极，示数变为0，电流表也无示数，两电表示数均变小，不符合“有一个电表示数变大”的条件；若L₂断路，电路断开，电流表示数变为0（变小），电压表串联在电路中，测电源电压，示数从原来的U变为电源电压（变大），符合题意，故故障为L₂断路。
接下来，故障后电压表测电源电压，示数为4U，即电源电压为4U；正常工作时电压表测L₂的电压为U，根据串联电路电压规律，L₁两端电压为4U - U = 3U。串联电路电流处处相等，由欧姆定律R=U/I，电阻之比等于电压之比，因此R₁:R₂=3U:U=3:1。
排除故障后互换L₁、L₂的位置，电路仍为串联，总电阻不变，电源电压不变，由I=U总/R总可知电流不变，故电流表示数不变；电压表原测L₂的电压，互换后测L₁的电压，因两灯电阻不同，电压表示数会变化，因此示数一定不变的是电流表。
【解析】
1. 故障判断：
电路中L₁与L₂串联，电流表测电流，电压表测L₂电压。两灯均熄灭说明电路断路：若L₁断路，电压表无法接电源正极，示数为0，电流表也无示数，两表均变小，不符合题意；若L₂断路，电路断开，电流表示数为0（变小），电压表串联接电源两极，测电源电压，示数从U变为4U（变大），符合条件，故故障为L₂断路。
2. 电阻比计算：
故障后电压表测电源电压，即U总=4U；正常工作时L₂电压U₂=U，串联电路总电压等于各部分电压之和，故L₁电压U₁=U总 - U₂=3U。串联电路电流I相等，由欧姆定律R=U/I，得R₁/R₂=U₁/I ÷ U₂/I = U₁/U₂=3U/U=3:1。
3. 互换位置后的电表示数：
排除故障后互换L₁、L₂，电路仍为串联，总电阻R总=R₁+R₂不变，电源电压不变，由I=U总/R总，电流I不变，故电流表示数不变；电压表原测L₂电压，现测L₁电压，因R₁≠R₂，电压表示数变化，故示数不变的是电流表。
【答案】
L₂断路；3:1；电流
【知识点】
串联电路故障分析；欧姆定律；电表测量
【点评】
本题结合串联电路考查故障分析、欧姆定律的应用，需明确断路时电表的变化规律，结合串联电路的电压、电流关系解题，是电学综合基础题。
【难度系数】
0.4
首先明确电路结构：闭合开关后，L₁与L₂串联，电流表测串联电路的电流，电压表并联在L₂两端，测L₂的电压。两灯均熄灭，说明电路发生断路（若为短路，至少一个灯能发光），故障为某灯断路。若L₁断路，电压表无法连通电源两极，示数变为0，电流表也无示数，两电表示数均变小，不符合“有一个电表示数变大”的条件；若L₂断路，电路断开，电流表示数变为0（变小），电压表串联在电路中，测电源电压，示数从原来的U变为电源电压（变大），符合题意，故故障为L₂断路。
接下来，故障后电压表测电源电压，示数为4U，即电源电压为4U；正常工作时电压表测L₂的电压为U，根据串联电路电压规律，L₁两端电压为4U - U = 3U。串联电路电流处处相等，由欧姆定律R=U/I，电阻之比等于电压之比，因此R₁:R₂=3U:U=3:1。
排除故障后互换L₁、L₂的位置，电路仍为串联，总电阻不变，电源电压不变，由I=U总/R总可知电流不变，故电流表示数不变；电压表原测L₂的电压，互换后测L₁的电压，因两灯电阻不同，电压表示数会变化，因此示数一定不变的是电流表。
【解析】
1. 故障判断：
电路中L₁与L₂串联，电流表测电流，电压表测L₂电压。两灯均熄灭说明电路断路：若L₁断路，电压表无法接电源正极，示数为0，电流表也无示数，两表均变小，不符合题意；若L₂断路，电路断开，电流表示数为0（变小），电压表串联接电源两极，测电源电压，示数从U变为4U（变大），符合条件，故故障为L₂断路。
2. 电阻比计算：
故障后电压表测电源电压，即U总=4U；正常工作时L₂电压U₂=U，串联电路总电压等于各部分电压之和，故L₁电压U₁=U总 - U₂=3U。串联电路电流I相等，由欧姆定律R=U/I，得R₁/R₂=U₁/I ÷ U₂/I = U₁/U₂=3U/U=3:1。
3. 互换位置后的电表示数：
排除故障后互换L₁、L₂，电路仍为串联，总电阻R总=R₁+R₂不变，电源电压不变，由I=U总/R总，电流I不变，故电流表示数不变；电压表原测L₂电压，现测L₁电压，因R₁≠R₂，电压表示数变化，故示数不变的是电流表。
【答案】
L₂断路；3:1；电流
【知识点】
串联电路故障分析；欧姆定律；电表测量
【点评】
本题结合串联电路考查故障分析、欧姆定律的应用，需明确断路时电表的变化规律，结合串联电路的电压、电流关系解题，是电学综合基础题。
【难度系数】
0.4

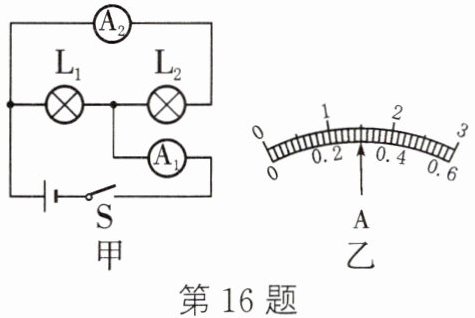

16.（2024·大埔期末）在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则$\mathrm{L}_1$和$\mathrm{L}_2$
并联
（串联/并联），流过$\mathrm{L}_1$的电流是1.2
A；流过$\mathrm{L}_2$的电流是0.3
A。答案
16. 并联 1.2 0.3
解析
【分析】首先观察电路结构，电流从电源正极流出后分为两条支路，分别通过L₁和L₂，最终汇合回到电源负极，据此判断电路连接方式；再确定两个电流表的测量对象：A₁在干路测总电流，A₂与L₂串联测L₂的电流，根据并联电路干路电流大于支路电流，结合两表指针偏转相同，区分电流表的量程，最后利用并联电路电流规律计算各支路电流。
【解析】1. 判断电路连接：由图甲可知，电流从电源正极流出后分为两条独立路径，分别经过灯泡L₁和L₂，因此L₁与L₂是并联。2. 确定电流表量程与读数：电流表A₁测干路总电流，A₂测L₂支路电流，根据并联电路电流规律，干路电流大于支路电流，两表指针偏转相同，说明A₁使用0~3A量程，分度值为0.1A，示数为1.5A；A₂使用0~0.6A量程，分度值为0.02A，示数为0.3A。3. 计算流过L₁的电流：根据并联电路电流关系I=I₁+I₂，可得流过L₁的电流I₁=I - I₂=1.5A - 0.3A=1.2A。
【答案】并联；1.2；0.3
【知识点】并联电路电流规律；电流表的使用
【点评】本题结合电路分析和电流表读数，考查并联电路的电流规律，关键是明确电流表的测量对象，利用指针偏转相同的特点区分量程，再进行计算，属于基础题型，难度适中。
【难度系数】0.5
【解析】1. 判断电路连接：由图甲可知，电流从电源正极流出后分为两条独立路径，分别经过灯泡L₁和L₂，因此L₁与L₂是并联。2. 确定电流表量程与读数：电流表A₁测干路总电流，A₂测L₂支路电流，根据并联电路电流规律，干路电流大于支路电流，两表指针偏转相同，说明A₁使用0~3A量程，分度值为0.1A，示数为1.5A；A₂使用0~0.6A量程，分度值为0.02A，示数为0.3A。3. 计算流过L₁的电流：根据并联电路电流关系I=I₁+I₂，可得流过L₁的电流I₁=I - I₂=1.5A - 0.3A=1.2A。
【答案】并联；1.2；0.3
【知识点】并联电路电流规律；电流表的使用
【点评】本题结合电路分析和电流表读数，考查并联电路的电流规律，关键是明确电流表的测量对象，利用指针偏转相同的特点区分量程，再进行计算，属于基础题型，难度适中。
【难度系数】0.5

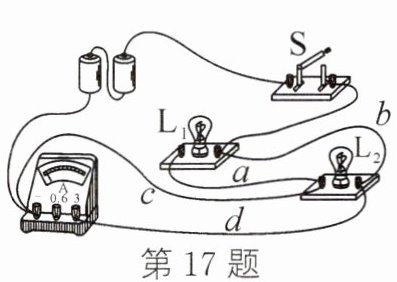

17. 如图所示，闭合开关S，电路将是
短
（断/短/通）路，要使电路中的两灯串联，则应拆除导线b、c
。答案
17. 短 b、c
解析
【分析】
要判断闭合开关后的电路状态，需先梳理电流路径，确认是否存在电源两极直接被导线连通的情况；要使两灯串联，需保证电流只有一条路径，依次经过两个灯泡，据此分析需拆除的导线。
【解析】
闭合开关S后，电流从电源正极流出，经开关S后，通过导线b、导线c直接回到电流表，再流回电源负极，电流未经过任何用电器，因此电路为短路状态。若要使两灯串联，需让电流依次经过L₁、L₂，形成单一电流路径，此时应拆除导线b和c，电流路径变为：电源正极→开关S→L₁→L₂→电流表→电源负极，符合串联电路的特点。
【答案】
短；b、c
【知识点】
电路的三种状态；串联电路
【点评】
本题考查电路状态判断与串联电路的连接，核心是通过分析电流路径区分短路和串联，需结合实物图准确梳理电流走向。
【难度系数】
0.5
要判断闭合开关后的电路状态，需先梳理电流路径，确认是否存在电源两极直接被导线连通的情况；要使两灯串联，需保证电流只有一条路径，依次经过两个灯泡，据此分析需拆除的导线。
【解析】
闭合开关S后，电流从电源正极流出，经开关S后，通过导线b、导线c直接回到电流表，再流回电源负极，电流未经过任何用电器，因此电路为短路状态。若要使两灯串联，需让电流依次经过L₁、L₂，形成单一电流路径，此时应拆除导线b和c，电流路径变为：电源正极→开关S→L₁→L₂→电流表→电源负极，符合串联电路的特点。
【答案】
短；b、c
【知识点】
电路的三种状态；串联电路
【点评】
本题考查电路状态判断与串联电路的连接，核心是通过分析电流路径区分短路和串联，需结合实物图准确梳理电流走向。
【难度系数】
0.5
18. 如图所示电路中，电源电压保持不变，开关$\mathrm{S}_1$始终闭合.当开关$\mathrm{S}_2$断开时，灯$\mathrm{L}_1$、$\mathrm{L}_2$是
串
联的；当开关$\mathrm{S}_2$闭合时，灯$\mathrm{L}_2$会被短路
，电压表示数变大
(变大/变小/不变).答案
18. 串 被短路 变大
解析
【分析】
判断电路连接方式需依据电流路径：当S₁闭合、S₂断开时，电流只有一条路径，依次经过L₁、L₂；当S₂闭合时，需分析导线对L₂的影响，同时结合电压表的测量对象变化判断示数变化。
【解析】
1. 当S₁始终闭合、S₂断开时，电流从电源正极出发，经S₁、L₁、L₂回到电源负极，电流仅一条路径，因此灯L₁、L₂是串联的。
2. 当S₂闭合时，S₂与L₂并联，导线电阻极小，电流优先通过S₂，L₂中几乎无电流，故灯L₂被短路。
3. S₂断开时，电压表并联在L₁两端，测L₁的电压；S₂闭合后，电压表并联在电源两端，测电源电压。根据串联电路电压规律，电源电压等于L₁和L₂的电压之和，因此电源电压大于L₁两端的电压，电压表示数变大。
【答案】
串；被短路；变大
【知识点】
串联电路；短路；电压表的使用
【点评】
本题考查电路连接方式判断、短路现象及电压表测量对象的分析，是初中电路的基础题型，需掌握电流路径法判断串并联，明确短路特点与电压表测量范围。
【难度系数】
0.6
判断电路连接方式需依据电流路径：当S₁闭合、S₂断开时，电流只有一条路径，依次经过L₁、L₂；当S₂闭合时，需分析导线对L₂的影响，同时结合电压表的测量对象变化判断示数变化。
【解析】
1. 当S₁始终闭合、S₂断开时，电流从电源正极出发，经S₁、L₁、L₂回到电源负极，电流仅一条路径，因此灯L₁、L₂是串联的。
2. 当S₂闭合时，S₂与L₂并联，导线电阻极小，电流优先通过S₂，L₂中几乎无电流，故灯L₂被短路。
3. S₂断开时，电压表并联在L₁两端，测L₁的电压；S₂闭合后，电压表并联在电源两端，测电源电压。根据串联电路电压规律，电源电压等于L₁和L₂的电压之和，因此电源电压大于L₁两端的电压，电压表示数变大。
【答案】
串；被短路；变大
【知识点】
串联电路；短路；电压表的使用
【点评】
本题考查电路连接方式判断、短路现象及电压表测量对象的分析，是初中电路的基础题型，需掌握电流路径法判断串并联，明确短路特点与电压表测量范围。
【难度系数】
0.6
19. (2024·肥西)如图所示，a、b、c是三个电表，且电路连接没有错误，两个灯泡均正常发光，已知a、b、c三个电表读得的数值依次为1.5、1.2、2.5(单位是A或V)。则通过L₁的电流是
0.3
A，L₁两端电压的是2.5
V。答案
19. 0.3 2.5
解析
【分析】
首先判断a、b、c三个电表的类型：电流表需串联在电路中，电压表需并联在电路中。由图可知，L₁与L₂并联，a在干路，为电流表，测干路总电流；b与L₂串联，为电流表，测L₂支路的电流；c并联在电源两端，为电压表，测电源电压（即并联电路的电压）。结合并联电路的电流、电压规律，即可计算出对应物理量。
【解析】
1. 确定电表类型及对应数值：
a串联在干路，是电流表，测干路总电流，数值为1.5A；
b与L₂串联，是电流表，测L₂的电流，数值为1.2A；
c并联在电源两端，是电压表，测电源电压，数值为2.5V。
2. 计算通过L₁的电流：
根据并联电路电流规律：干路电流等于各支路电流之和，即$I = I_1 + I_2$，因此通过L₁的电流$I_1 = I - I_2 = 1.5A - 1.2A = 0.3A$。
3. 计算L₁两端的电压：
根据并联电路电压规律：各支路两端电压等于电源电压，因此L₁两端电压$U_1 = U = 2.5V$。
【答案】
0.3；2.5
【知识点】
并联电路电流规律；并联电路电压规律；电流表与电压表的使用
【点评】
本题考查并联电路的电流、电压特点，核心是正确判断电表类型，属于基础应用题型，需掌握电流表、电压表的使用规则。
【难度系数】
0.6
首先判断a、b、c三个电表的类型：电流表需串联在电路中，电压表需并联在电路中。由图可知，L₁与L₂并联，a在干路，为电流表，测干路总电流；b与L₂串联，为电流表，测L₂支路的电流；c并联在电源两端，为电压表，测电源电压（即并联电路的电压）。结合并联电路的电流、电压规律，即可计算出对应物理量。
【解析】
1. 确定电表类型及对应数值：
a串联在干路，是电流表，测干路总电流，数值为1.5A；
b与L₂串联，是电流表，测L₂的电流，数值为1.2A；
c并联在电源两端，是电压表，测电源电压，数值为2.5V。
2. 计算通过L₁的电流：
根据并联电路电流规律：干路电流等于各支路电流之和，即$I = I_1 + I_2$，因此通过L₁的电流$I_1 = I - I_2 = 1.5A - 1.2A = 0.3A$。
3. 计算L₁两端的电压：
根据并联电路电压规律：各支路两端电压等于电源电压，因此L₁两端电压$U_1 = U = 2.5V$。
【答案】
0.3；2.5
【知识点】
并联电路电流规律；并联电路电压规律；电流表与电压表的使用
【点评】
本题考查并联电路的电流、电压特点，核心是正确判断电表类型，属于基础应用题型，需掌握电流表、电压表的使用规则。
【难度系数】
0.6
三、解答题

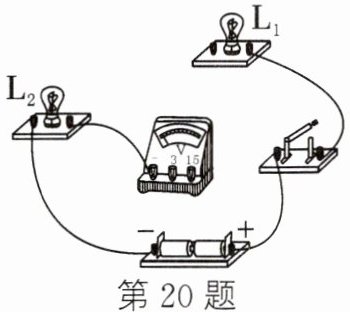

20. 如图所示实物电路,请用笔画线代替导线按要求完成电路连接.要求:灯$\mathrm{L}_1$、$\mathrm{L}_2$串联,电压表只测量$\mathrm{L}_1$两端的电压,导线不交叉.
20. 如图所示实物电路,请用笔画线代替导线按要求完成电路连接.要求:灯$\mathrm{L}_1$、$\mathrm{L}_2$串联,电压表只测量$\mathrm{L}_1$两端的电压,导线不交叉.
答案
20.
解析
【分析】
要完成该电路连接，需满足两个核心要求：一是灯$\mathrm{L}_1$、$\mathrm{L}_2$串联，即电流只有一条路径，依次经过两灯；二是电压表仅测量$\mathrm{L}_1$两端电压，即电压表需并联在$\mathrm{L}_1$两端，且电流从电压表正接线柱流入、负接线柱流出，同时导线不能交叉。解题时，先明确串联电路的电流路径，再确定电压表的并联位置，最后按要求连接导线即可。
【解析】
1. 连接串联电路：从电源正极出发，依次连接开关、$\mathrm{L}_1$、$\mathrm{L}_2$，最终回到电源负极，形成一条完整的电流通路，实现$\mathrm{L}_1$、$\mathrm{L}_2$串联；
2. 连接电压表：电源为一节干电池，电压约1.5V，电压表选0~3V量程，将电压表并联在$\mathrm{L}_1$两端，保证电流从电压表正接线柱接入、负接线柱接$\mathrm{L}_1$的另一端，确保测量对象为$\mathrm{L}_1$两端电压，且所有导线不交叉。
【答案】
【知识点】
串联电路连接、电压表的使用
【点评】
本题考查串联电路的实物连接和电压表的使用，属于电学基础题型，重点考查学生对串联电路特点和电压表使用规则的掌握。
【难度系数】
0.5
要完成该电路连接，需满足两个核心要求：一是灯$\mathrm{L}_1$、$\mathrm{L}_2$串联，即电流只有一条路径，依次经过两灯；二是电压表仅测量$\mathrm{L}_1$两端电压，即电压表需并联在$\mathrm{L}_1$两端，且电流从电压表正接线柱流入、负接线柱流出，同时导线不能交叉。解题时，先明确串联电路的电流路径，再确定电压表的并联位置，最后按要求连接导线即可。
【解析】
1. 连接串联电路：从电源正极出发，依次连接开关、$\mathrm{L}_1$、$\mathrm{L}_2$，最终回到电源负极，形成一条完整的电流通路，实现$\mathrm{L}_1$、$\mathrm{L}_2$串联；
2. 连接电压表：电源为一节干电池，电压约1.5V，电压表选0~3V量程，将电压表并联在$\mathrm{L}_1$两端，保证电流从电压表正接线柱接入、负接线柱接$\mathrm{L}_1$的另一端，确保测量对象为$\mathrm{L}_1$两端电压，且所有导线不交叉。
【答案】
【知识点】
串联电路连接、电压表的使用
【点评】
本题考查串联电路的实物连接和电压表的使用，属于电学基础题型，重点考查学生对串联电路特点和电压表使用规则的掌握。
【难度系数】
0.5
21. 家庭的卫生间一般都要安装照明灯和换气扇(用Ⓜ表示).使用时,有时需要各自独立工作,有时需要同时工作,请你在图的虚线框中画出符合上述要求的电路图.
答案
21.
解析
【分析】要使照明灯和换气扇能各自独立工作、同时工作，需利用并联电路各支路互不影响的特点，为每个用电器的支路分别配置独立开关，这样可单独控制每个用电器的通断，实现独立工作；同时闭合两个开关，就能让两者同时工作，满足题目要求。
【解析】将照明灯L与换气扇M并联接入220V电源，在L所在支路串联开关S₂，在M所在支路串联开关S₁。此时：仅闭合S₂时，只有照明灯L工作；仅闭合S₁时，只有换气扇M工作；同时闭合S₁、S₂时，照明灯和换气扇同时工作，完全符合使用要求。
【答案】
【知识点】并联电路设计、开关的作用、电路连接
【点评】本题结合生活实际，考查并联电路的特点及开关的控制作用，需要学生将物理知识应用于生活场景，理解支路开关的控制功能，难度适中。
【难度系数】0.5
【解析】将照明灯L与换气扇M并联接入220V电源，在L所在支路串联开关S₂，在M所在支路串联开关S₁。此时：仅闭合S₂时，只有照明灯L工作；仅闭合S₁时，只有换气扇M工作；同时闭合S₁、S₂时，照明灯和换气扇同时工作，完全符合使用要求。
【答案】
【知识点】并联电路设计、开关的作用、电路连接
【点评】本题结合生活实际，考查并联电路的特点及开关的控制作用，需要学生将物理知识应用于生活场景，理解支路开关的控制功能，难度适中。
【难度系数】0.5

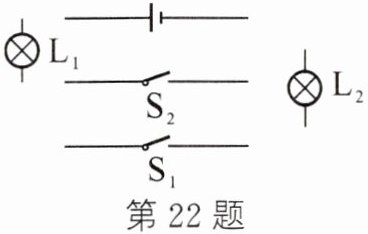

22. 在图中，不改动任何电路器件，用线将其画成并联电路图，且要求S₁控制L₁，S₂控制L₂.
第22题
第22题答案
解：
连线方法如下：
1. 用导线将电源左侧接线柱同时与L₁的上端接线柱、L₂的上端接线柱相连；
2. 用导线将L₁的下端接线柱与S₁的左侧接线柱相连；
3. 用导线将L₂的下端接线柱与S₂的左侧接线柱相连；
4. 用导线将S₁的右侧接线柱、S₂的右侧接线柱同时与电源的右侧接线柱相连。
连接后，L₁与S₁串联为一条独立支路，L₂与S₂串联为另一条独立支路，两条支路并联在电源两端，满足并联电路要求，且S₁仅控制L₁，S₂仅控制L₂，符合题目所有条件。
连线方法如下：
1. 用导线将电源左侧接线柱同时与L₁的上端接线柱、L₂的上端接线柱相连；
2. 用导线将L₁的下端接线柱与S₁的左侧接线柱相连；
3. 用导线将L₂的下端接线柱与S₂的左侧接线柱相连；
4. 用导线将S₁的右侧接线柱、S₂的右侧接线柱同时与电源的右侧接线柱相连。
连接后，L₁与S₁串联为一条独立支路，L₂与S₂串联为另一条独立支路，两条支路并联在电源两端，满足并联电路要求，且S₁仅控制L₁，S₂仅控制L₂，符合题目所有条件。
解析
【分析】要将电路连接为并联电路，需利用并联电路“各用电器两端分别接电源两极，支路独立工作”的特点。题目要求S₁控制L₁、S₂控制L₂，因此需将L₁与S₁串联为一条支路，L₂与S₂串联为另一条支路，再将两条支路并联在电源两端，即可满足所有条件。
【解析】连线步骤如下：
1. 用导线将电源左侧接线柱同时连接L₁的上端接线柱、L₂的上端接线柱；
2. 用导线将L₁的下端接线柱连接S₁的左侧接线柱；
3. 用导线将L₂的下端接线柱连接S₂的左侧接线柱；
4. 用导线将S₁的右侧接线柱、S₂的右侧接线柱同时连接电源的右侧接线柱。
连接后，L₁与S₁串联为一条独立支路，L₂与S₂串联为另一条独立支路，两条支路并联在电源两端，S₁仅控制L₁，S₂仅控制L₂，符合题目要求。
【答案】1. 用导线将电源左侧接线柱同时与L₁的上端接线柱、L₂的上端接线柱相连；2. 用导线将L₁的下端接线柱与S₁的左侧接线柱相连；3. 用导线将L₂的下端接线柱与S₂的左侧接线柱相连；4. 用导线将S₁的右侧接线柱、S₂的右侧接线柱同时与电源的右侧接线柱相连。
【知识点】并联电路、电路连接
【点评】本题考查并联电路的连接，核心是明确开关与对应用电器的串联关系，属于电路基础操作题，需掌握并联电路的结构特点。
【难度系数】0.6
【解析】连线步骤如下：
1. 用导线将电源左侧接线柱同时连接L₁的上端接线柱、L₂的上端接线柱；
2. 用导线将L₁的下端接线柱连接S₁的左侧接线柱；
3. 用导线将L₂的下端接线柱连接S₂的左侧接线柱；
4. 用导线将S₁的右侧接线柱、S₂的右侧接线柱同时连接电源的右侧接线柱。
连接后，L₁与S₁串联为一条独立支路，L₂与S₂串联为另一条独立支路，两条支路并联在电源两端，S₁仅控制L₁，S₂仅控制L₂，符合题目要求。
【答案】1. 用导线将电源左侧接线柱同时与L₁的上端接线柱、L₂的上端接线柱相连；2. 用导线将L₁的下端接线柱与S₁的左侧接线柱相连；3. 用导线将L₂的下端接线柱与S₂的左侧接线柱相连；4. 用导线将S₁的右侧接线柱、S₂的右侧接线柱同时与电源的右侧接线柱相连。
【知识点】并联电路、电路连接
【点评】本题考查并联电路的连接，核心是明确开关与对应用电器的串联关系，属于电路基础操作题，需掌握并联电路的结构特点。
【难度系数】0.6
