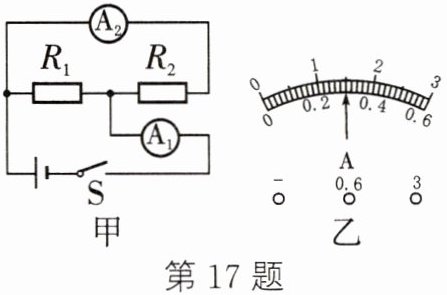

17.（2024·双城期末）在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则电阻$R_1$和$R_2$中的电流分别为（
A.0.3 A 1.5 A
B.0.3 A 1.2 A
C.1.2 A 0.3 A
D.1.2 A 1.5 A
第17题 第18题 第19题
C
）A.0.3 A 1.5 A
B.0.3 A 1.2 A
C.1.2 A 0.3 A
D.1.2 A 1.5 A
第17题 第18题 第19题
答案
17. C
解析
【分析】首先分析电路结构：图甲中$R_1$与$R_2$并联，电流表$A_1$测量干路总电流，电流表$A_2$测量$R_2$支路的电流。根据并联电路的电流规律，干路电流等于各支路电流之和，因此$A_1$的示数大于$A_2$的示数。由于两电流表指针偏转角度相同，说明它们使用的量程不同：$A_1$使用0~3A的大量程，$A_2$使用0~0.6A的小量程，指针位置相同时量程不同导致读数不同。接下来根据量程读取电流值，再计算$R_1$的电流。
【解析】1. 确定电流表量程：并联电路中干路电流大于支路电流，故$A_1$（干路）用0~3A量程，分度值0.1A；$A_2$（支路）用0~0.6A量程，分度值0.02A。
2. 读取电流值：指针位置对应$A_1$的示数为1.5A，即干路总电流$I=1.5A$；$A_2$的示数为0.3A，即$R_2$的电流$I_2=0.3A$。
3. 计算$R_1$的电流：根据并联电路电流规律$I=I_1+I_2$，可得$R_1$的电流$I_1=I-I_2=1.5A-0.3A=1.2A$。因此$R_1$电流为1.2A，$R_2$电流为0.3A，对应选项C。
【答案】C
【知识点】并联电路电流规律、电流表读数
【点评】本题考查并联电路的电流特点和电流表的读数，关键是明确电流表测量对象及指针偏转相同时的量程差异，属于基础电路题，侧重对基本规律的应用。
【难度系数】0.3
【解析】1. 确定电流表量程：并联电路中干路电流大于支路电流，故$A_1$（干路）用0~3A量程，分度值0.1A；$A_2$（支路）用0~0.6A量程，分度值0.02A。
2. 读取电流值：指针位置对应$A_1$的示数为1.5A，即干路总电流$I=1.5A$；$A_2$的示数为0.3A，即$R_2$的电流$I_2=0.3A$。
3. 计算$R_1$的电流：根据并联电路电流规律$I=I_1+I_2$，可得$R_1$的电流$I_1=I-I_2=1.5A-0.3A=1.2A$。因此$R_1$电流为1.2A，$R_2$电流为0.3A，对应选项C。
【答案】C
【知识点】并联电路电流规律、电流表读数
【点评】本题考查并联电路的电流特点和电流表的读数，关键是明确电流表测量对象及指针偏转相同时的量程差异，属于基础电路题，侧重对基本规律的应用。
【难度系数】0.3
18. (2025·沙洋模拟)如图所示,当开关$\mathrm{S}_1$接通,$\mathrm{S}_2$断开时,电压表的示数为2 V,若再闭合开关$\mathrm{S}_2$,电压表读数为5 V.则当$\mathrm{S}_1$、$\mathrm{S}_2$均断开时,小灯泡$\mathrm{L}_1$和$\mathrm{L}_2$两端的电压分别为 (
A.2 V 5 V
B.2 V 3 V
C.5 V 7 V
D.3 V 2 V
D
)A.2 V 5 V
B.2 V 3 V
C.5 V 7 V
D.3 V 2 V
答案
18. D
解析
【分析】
要解决这道题，需分开关的不同通断状态分析电路：先判断每种状态下电压表测量的是哪部分电路的电压，再结合串联电路的电压规律计算。第一步，当S₁接通、S₂断开时，电压表测L₂两端电压；第二步，闭合S₂后，电压表测电源电压；第三步，当S₁、S₂均断开时，L₁与L₂串联，利用串联电路总电压等于各部分电压之和，即可算出L₁和L₂的电压。
【解析】
1. 当开关S₁接通，S₂断开时，L₁与L₂串联，电压表并联在L₂两端，因此电压表的示数为L₂两端的电压，即U₂=2V；
2. 当再闭合开关S₂时，S₂相当于导线，电压表直接并联在电源两端，测量电源电压，因此电源电压U=5V；
3. 当S₁、S₂均断开时，L₁与L₂仍为串联状态，根据串联电路的电压规律：总电压等于各用电器两端电压之和（U=U₁+U₂），可得L₁两端的电压U₁=U-U₂=5V-2V=3V，L₂两端电压仍为U₂=2V。因此L₁两端电压为3V，L₂两端电压为2V，对应选项D。
【答案】
D
【知识点】
串联电路电压规律、电压表的使用
【点评】
本题考查串联电路的电压规律及电压表的测量对象判断，核心是正确分析不同开关状态下的电路连接方式和电压表的测量范围，属于电路基础题，需掌握电路分析的基本方法。
【难度系数】
0.5
要解决这道题，需分开关的不同通断状态分析电路：先判断每种状态下电压表测量的是哪部分电路的电压，再结合串联电路的电压规律计算。第一步，当S₁接通、S₂断开时，电压表测L₂两端电压；第二步，闭合S₂后，电压表测电源电压；第三步，当S₁、S₂均断开时，L₁与L₂串联，利用串联电路总电压等于各部分电压之和，即可算出L₁和L₂的电压。
【解析】
1. 当开关S₁接通，S₂断开时，L₁与L₂串联，电压表并联在L₂两端，因此电压表的示数为L₂两端的电压，即U₂=2V；
2. 当再闭合开关S₂时，S₂相当于导线，电压表直接并联在电源两端，测量电源电压，因此电源电压U=5V；
3. 当S₁、S₂均断开时，L₁与L₂仍为串联状态，根据串联电路的电压规律：总电压等于各用电器两端电压之和（U=U₁+U₂），可得L₁两端的电压U₁=U-U₂=5V-2V=3V，L₂两端电压仍为U₂=2V。因此L₁两端电压为3V，L₂两端电压为2V，对应选项D。
【答案】
D
【知识点】
串联电路电压规律、电压表的使用
【点评】
本题考查串联电路的电压规律及电压表的测量对象判断，核心是正确分析不同开关状态下的电路连接方式和电压表的测量范围，属于电路基础题，需掌握电路分析的基本方法。
【难度系数】
0.5

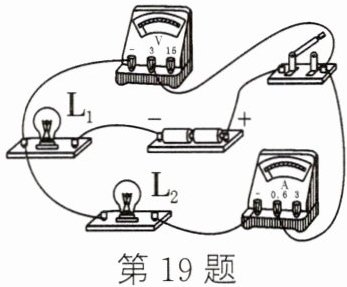

19. (2025·天津模拟)如图,电源电压不变.闭合开关S,小灯泡$\mathrm{L}_1$和$\mathrm{L}_2$均正常发光,两电表均有示数.过一会儿,其中一个灯泡突然熄灭,一只电表示数增大,另一只电表示数减小到几乎为零,下列分析正确的是 (
A.小灯泡$\mathrm{L}_1$和$\mathrm{L}_2$并联
B.电压表测量$\mathrm{L}_1$两端电压
C.示数减小到零的电表为电压表
D.该电路故障可能是$\mathrm{L}_2$断路
C
)A.小灯泡$\mathrm{L}_1$和$\mathrm{L}_2$并联
B.电压表测量$\mathrm{L}_1$两端电压
C.示数减小到零的电表为电压表
D.该电路故障可能是$\mathrm{L}_2$断路
答案
19. C
解析
【分析】要解决此题，需先明确电路的连接方式和电表的测量对象，再结合故障现象逐一分析选项。首先判断电流路径：电流从电源正极出发，经开关、电流表、L₂、L₁回到电源负极，因此L₁和L₂串联，电流表测串联电路的电流；电压表并联在L₁两端。结合故障“一个灯泡突然熄灭，一只电表示数增大，另一只电表示数减小到几乎为零”的现象，逐一分析各选项。
【解析】
1. 分析电路连接：电流依次经过L₁、L₂，故两灯为串联，选项A错误；
2. 电压表测量对象：电压表并联在L₁两端，并非L₂，选项B错误；
3. 故障分析：若L₁短路，L₁熄灭，电路总电阻减小，电流增大，电流表示数增大；电压表测短路的L₁两端电压，示数减小到几乎为零，符合“一个灯泡熄灭，一只电表示数增大，另一只电表示数减小到几乎为零”的现象，选项C正确；
4. 排除选项D：若L₂断路，电路断开，两灯都熄灭，电流表示数几乎为零，电压表串联测电源电压，示数增大，不符合“一个灯泡熄灭”的条件，选项D错误。
【答案】C
【知识点】串联电路故障分析、电流表与电压表的使用
【点评】本题考查串联电路的故障分析，需先明确电路结构和电表测量对象，再结合故障现象排查选项，是电路故障类的基础题型。
【难度系数】0.5
【解析】
1. 分析电路连接：电流依次经过L₁、L₂，故两灯为串联，选项A错误；
2. 电压表测量对象：电压表并联在L₁两端，并非L₂，选项B错误；
3. 故障分析：若L₁短路，L₁熄灭，电路总电阻减小，电流增大，电流表示数增大；电压表测短路的L₁两端电压，示数减小到几乎为零，符合“一个灯泡熄灭，一只电表示数增大，另一只电表示数减小到几乎为零”的现象，选项C正确；
4. 排除选项D：若L₂断路，电路断开，两灯都熄灭，电流表示数几乎为零，电压表串联测电源电压，示数增大，不符合“一个灯泡熄灭”的条件，选项D错误。
【答案】C
【知识点】串联电路故障分析、电流表与电压表的使用
【点评】本题考查串联电路的故障分析，需先明确电路结构和电表测量对象，再结合故障现象排查选项，是电路故障类的基础题型。
【难度系数】0.5

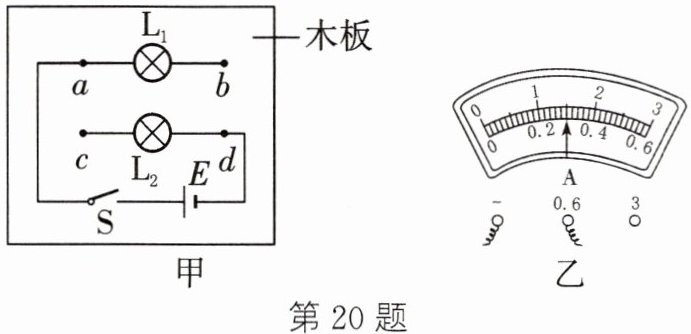

20. 图甲是安装在木板正面的部分电路，其中a、b、c、d是穿越木板的接线柱，两个灯座的两端分别接在两个接线柱上，安装两个相同的小灯泡$\mathrm{L}_1$、$\mathrm{L}_2$. 木板背面的部分接线柱之间有导线相连着，从而使木板正背两面的电路组成一个完整的电路. 闭合开关，两灯都能正常发光.
（1）小明说出了判断两灯是串联还是并联的正确方法：用手将其中一个小灯泡取掉，若另一灯泡仍发光，则说明两灯的连接方式是
（2）小丽在电源和开关之间串联接入电流表，闭合开关，两灯亮，电流表示数如图乙所示，可初步判断通过灯$\mathrm{L}_1$的电流可能是
（3）小聪先后将电压表分别并联接在$ab$、$cd$、$ad$之间，电压表示数均为3 V，这表明两灯的连接方式是
（1）小明说出了判断两灯是串联还是并联的正确方法：用手将其中一个小灯泡取掉，若另一灯泡仍发光，则说明两灯的连接方式是
并联
，否则是另一种连接方式.（2）小丽在电源和开关之间串联接入电流表，闭合开关，两灯亮，电流表示数如图乙所示，可初步判断通过灯$\mathrm{L}_1$的电流可能是
0.3
A，也可能是0.15
A.（3）小聪先后将电压表分别并联接在$ab$、$cd$、$ad$之间，电压表示数均为3 V，这表明两灯的连接方式是
并联
.答案
20. (1)并联 (2) 0.3 0.15 (3)并联
解析
【分析】
要解决本题，需掌握串并联电路的核心特点、电流表和电压表的使用规则：
1. 串并联电路判断：串联电路用电器互相影响，并联电路用电器独立工作；
2. 电流表读数：先确定量程和分度值，再读取示数，结合串并联电流规律分析；
3. 电压表判断电路：并联电路各支路电压等于电源电压，串联电路总电压等于各用电器电压之和。
【解析】
（1）串联电路中，用电器工作互相影响，取下一个灯泡会导致电路断路，另一灯不发光；并联电路中，各支路独立，取下一个灯泡后另一支路仍通路，另一灯发光。因此取下一个灯，另一灯仍发光，说明两灯是并联。
（2）电流表选用0~0.6A量程，分度值为0.02A，示数为0.3A。若两灯串联，电流处处相等，通过L₁的电流等于干路电流，即0.3A；若两灯并联，干路电流等于各支路电流之和，两灯规格相同（电阻相等），则通过两灯的电流相等，各为干路电流的一半，即0.3A÷2=0.15A。
（3）电压表并联在ab、cd、ad间示数均为3V，ad是电源两端，说明电源电压为3V，L₁两端电压（ab间）和L₂两端电压（cd间）都等于电源电压，符合并联电路“各支路电压等于电源电压”的特点，因此两灯是并联。
【答案】
(1)并联 (2)0.3 0.15 (3)并联
【知识点】
串并联电路的判断、电流表读数、并联电路电压特点
【点评】
本题围绕串并联电路的判断，结合电流表、电压表的使用，考查学生对串并联电路电流、电压规律的掌握，属于基础题型，难度适中，学生掌握基本概念即可解答。
【难度系数】
0.6
要解决本题，需掌握串并联电路的核心特点、电流表和电压表的使用规则：
1. 串并联电路判断：串联电路用电器互相影响，并联电路用电器独立工作；
2. 电流表读数：先确定量程和分度值，再读取示数，结合串并联电流规律分析；
3. 电压表判断电路：并联电路各支路电压等于电源电压，串联电路总电压等于各用电器电压之和。
【解析】
（1）串联电路中，用电器工作互相影响，取下一个灯泡会导致电路断路，另一灯不发光；并联电路中，各支路独立，取下一个灯泡后另一支路仍通路，另一灯发光。因此取下一个灯，另一灯仍发光，说明两灯是并联。
（2）电流表选用0~0.6A量程，分度值为0.02A，示数为0.3A。若两灯串联，电流处处相等，通过L₁的电流等于干路电流，即0.3A；若两灯并联，干路电流等于各支路电流之和，两灯规格相同（电阻相等），则通过两灯的电流相等，各为干路电流的一半，即0.3A÷2=0.15A。
（3）电压表并联在ab、cd、ad间示数均为3V，ad是电源两端，说明电源电压为3V，L₁两端电压（ab间）和L₂两端电压（cd间）都等于电源电压，符合并联电路“各支路电压等于电源电压”的特点，因此两灯是并联。
【答案】
(1)并联 (2)0.3 0.15 (3)并联
【知识点】
串并联电路的判断、电流表读数、并联电路电压特点
【点评】
本题围绕串并联电路的判断，结合电流表、电压表的使用，考查学生对串并联电路电流、电压规律的掌握，属于基础题型，难度适中，学生掌握基本概念即可解答。
【难度系数】
0.6
