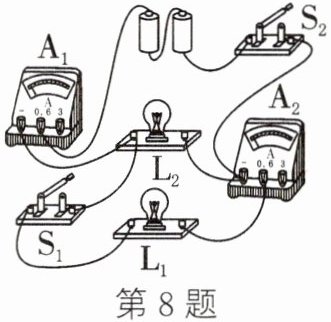

8. 如图所示电路，闭合开关$\mathrm{S}_1$、$\mathrm{S}_2$，小灯泡$\mathrm{L}_1$和$\mathrm{L}_2$均正常发光，两电表都有示数.下列判断正确的是 （
A.电流表$\mathrm{A}_1$只测量灯$\mathrm{L}_2$的电流
B.电流表$\mathrm{A}_2$的示数比$\mathrm{A}_1$的大
C.灯$\mathrm{L}_1$被短路时，$\mathrm{L}_2$正常发光
D.仅断开$\mathrm{S}_1$只有一个表有示数
D
）A.电流表$\mathrm{A}_1$只测量灯$\mathrm{L}_2$的电流
B.电流表$\mathrm{A}_2$的示数比$\mathrm{A}_1$的大
C.灯$\mathrm{L}_1$被短路时，$\mathrm{L}_2$正常发光
D.仅断开$\mathrm{S}_1$只有一个表有示数
答案
8. D
解析
【分析】
要解决本题，需先明确电路结构：闭合开关$\mathrm{S}_1$、$\mathrm{S}_2$时，小灯泡$\mathrm{L}_1$与$\mathrm{L}_2$并联，电流表$\mathrm{A}_1$与$\mathrm{L}_1$串联，测量$\mathrm{L}_1$支路的电流；电流表$\mathrm{A}_2$与$\mathrm{L}_2$串联，测量$\mathrm{L}_2$支路的电流。再结合并联电路特点、电路故障逐一分析选项。
【解析】
闭合$\mathrm{S}_1$、$\mathrm{S}_2$时，$\mathrm{L}_1$与$\mathrm{L}_2$并联：
选项A：电流表$\mathrm{A}_1$与$\mathrm{L}_1$串联，测量的是$\mathrm{L}_1$的电流，不是$\mathrm{L}_2$的电流，故A错误；
选项B：并联电路中各支路电流大小由用电器电阻决定，题目未给出两灯电阻，无法比较$\mathrm{A}_1$和$\mathrm{A}_2$的示数大小，故B错误；
选项C：若$\mathrm{L}_1$被短路，会造成电源短路，整个电路电流过大，$\mathrm{L}_2$也会被短路，无法正常发光，故C错误；
选项D：仅断开$\mathrm{S}_1$时，$\mathrm{L}_1$所在支路断路，$\mathrm{A}_1$无电流通过（无示数）；$\mathrm{L}_2$所在支路仍通路，$\mathrm{A}_2$有电流通过（有示数），因此只有一个表有示数，故D正确。
【答案】
D
【知识点】
并联电路、电流表使用
【点评】
本题考查并联电路的电流特点和电流表的使用，关键是正确分析电流表的测量对象，结合断路故障分析电路变化，属于基础电路分析题。
【难度系数】
0.6
要解决本题，需先明确电路结构：闭合开关$\mathrm{S}_1$、$\mathrm{S}_2$时，小灯泡$\mathrm{L}_1$与$\mathrm{L}_2$并联，电流表$\mathrm{A}_1$与$\mathrm{L}_1$串联，测量$\mathrm{L}_1$支路的电流；电流表$\mathrm{A}_2$与$\mathrm{L}_2$串联，测量$\mathrm{L}_2$支路的电流。再结合并联电路特点、电路故障逐一分析选项。
【解析】
闭合$\mathrm{S}_1$、$\mathrm{S}_2$时，$\mathrm{L}_1$与$\mathrm{L}_2$并联：
选项A：电流表$\mathrm{A}_1$与$\mathrm{L}_1$串联，测量的是$\mathrm{L}_1$的电流，不是$\mathrm{L}_2$的电流，故A错误；
选项B：并联电路中各支路电流大小由用电器电阻决定，题目未给出两灯电阻，无法比较$\mathrm{A}_1$和$\mathrm{A}_2$的示数大小，故B错误；
选项C：若$\mathrm{L}_1$被短路，会造成电源短路，整个电路电流过大，$\mathrm{L}_2$也会被短路，无法正常发光，故C错误；
选项D：仅断开$\mathrm{S}_1$时，$\mathrm{L}_1$所在支路断路，$\mathrm{A}_1$无电流通过（无示数）；$\mathrm{L}_2$所在支路仍通路，$\mathrm{A}_2$有电流通过（有示数），因此只有一个表有示数，故D正确。
【答案】
D
【知识点】
并联电路、电流表使用
【点评】
本题考查并联电路的电流特点和电流表的使用，关键是正确分析电流表的测量对象，结合断路故障分析电路变化，属于基础电路分析题。
【难度系数】
0.6

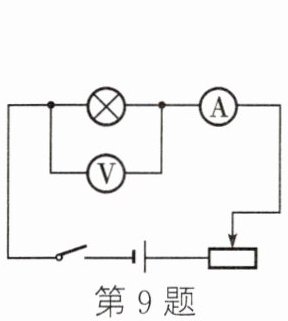

9. 如图所示的电路，合上开关，小灯泡正常发光.若将小灯泡和电流表的位置互换，则合上开关后的现象是（
A.小灯泡不发光
B.小灯泡会烧坏
C.小灯泡仍正常发光
D.电压表和电流表都没有示数
C
）A.小灯泡不发光
B.小灯泡会烧坏
C.小灯泡仍正常发光
D.电压表和电流表都没有示数
答案
9. C
解析
【分析】
先明确原电路连接：小灯泡与电流表串联，电压表并联在小灯泡两端测其电压。将小灯泡和电流表位置互换后，两者仍为串联关系，电流表测电路电流，电压表并联在电流表两端。由于电流表电阻极小，相当于导线，互换后电路总电阻未发生变化，电源电压不变，根据欧姆定律可判断电路电流不变，进而确定小灯泡的工作状态。
【解析】
原电路中，电流路径为：电源正极→滑动变阻器→电流表→小灯泡→开关→电源负极，小灯泡与电流表串联，电压表测小灯泡两端电压。互换位置后，电流路径变为：电源正极→滑动变阻器→小灯泡→电流表→开关→电源负极，小灯泡与电流表仍串联，电流表测电路电流，电压表并联在电流表两端。
电流表的电阻几乎为0，可近似看作导线，因此互换前后电路总电阻（小灯泡电阻+滑动变阻器电阻+电流表电阻）不变，电源电压不变，由欧姆定律$I=\frac{U}{R}$可知，电路中的电流不变。小灯泡的实际功率$P=I^2R_{灯}$，电流不变则实际功率不变，因此小灯泡仍正常发光；电流表有正常示数，电压表因并联在电流表两端（电流表相当于导线），示数几乎为0。
【答案】
C
【知识点】
串联电路、欧姆定律、电流表电压表使用
【点评】
本题考查电路元件互换后的分析，核心是理解电流表相当于导线的特点，通过总电阻和电流的变化判断小灯泡的工作状态，属于基础电路分析题。
【难度系数】
0.5
先明确原电路连接：小灯泡与电流表串联，电压表并联在小灯泡两端测其电压。将小灯泡和电流表位置互换后，两者仍为串联关系，电流表测电路电流，电压表并联在电流表两端。由于电流表电阻极小，相当于导线，互换后电路总电阻未发生变化，电源电压不变，根据欧姆定律可判断电路电流不变，进而确定小灯泡的工作状态。
【解析】
原电路中，电流路径为：电源正极→滑动变阻器→电流表→小灯泡→开关→电源负极，小灯泡与电流表串联，电压表测小灯泡两端电压。互换位置后，电流路径变为：电源正极→滑动变阻器→小灯泡→电流表→开关→电源负极，小灯泡与电流表仍串联，电流表测电路电流，电压表并联在电流表两端。
电流表的电阻几乎为0，可近似看作导线，因此互换前后电路总电阻（小灯泡电阻+滑动变阻器电阻+电流表电阻）不变，电源电压不变，由欧姆定律$I=\frac{U}{R}$可知，电路中的电流不变。小灯泡的实际功率$P=I^2R_{灯}$，电流不变则实际功率不变，因此小灯泡仍正常发光；电流表有正常示数，电压表因并联在电流表两端（电流表相当于导线），示数几乎为0。
【答案】
C
【知识点】
串联电路、欧姆定律、电流表电压表使用
【点评】
本题考查电路元件互换后的分析，核心是理解电流表相当于导线的特点，通过总电阻和电流的变化判断小灯泡的工作状态，属于基础电路分析题。
【难度系数】
0.5
10.（2024·南海期中）如图，闭合开关，两灯正常发光，请在圆圈中填入合适的电流表或者电压表。
答案
10.
解析
【分析】要确定圆圈中填入电流表还是电压表，需依据电流表串联在电路中、电压表并联在电路中的使用规则，结合两灯正常发光（两灯均有电流通过）的要求分析：先明确电源正负极，电流从电源正极（中间节点）流出，经两条路径回到电源负极（经开关、电流表A2到左节点）：左灯的电流路径为“电源正极→左灯→左节点→A2→开关→电源负极”；要让右灯正常发光，需为右灯补充电流路径，右灯一端接电源正极（中间节点），另一端需回到电源负极，因此上方圆圈需串联在右灯的电流通路中，应填电流表；下方圆圈接在中间节点和右节点之间，需并联在电路中测量电压，应填电压表，最终两灯并联，均能正常发光。
【解析】根据电表使用规则：
1. 上方圆圈：需串联在右灯的电流路径里，使右灯形成完整通路，故填入电流表；
2. 下方圆圈：需并联在电源（或右灯）两端，测量电路电压，故填入电压表。
最终电路中两灯并联，正常发光。
【答案】
【知识点】电流表使用、电压表使用、并联电路
【点评】本题考查电流表与电压表的使用，核心是掌握“电流表串联、电压表并联”的特点，结合电路通路要求判断电表类型，属于基础电路分析题。
【难度系数】0.5
【解析】根据电表使用规则：
1. 上方圆圈：需串联在右灯的电流路径里，使右灯形成完整通路，故填入电流表；
2. 下方圆圈：需并联在电源（或右灯）两端，测量电路电压，故填入电压表。
最终电路中两灯并联，正常发光。
【答案】
【知识点】电流表使用、电压表使用、并联电路
【点评】本题考查电流表与电压表的使用，核心是掌握“电流表串联、电压表并联”的特点，结合电路通路要求判断电表类型，属于基础电路分析题。
【难度系数】0.5
11. 某新型手电筒由电池，开关和三粒相同的LED灯珠连接而成，工作时每粒灯珠都正常发光且电压都为U. 为探究三粒灯珠的连接方式，小明从正在发光的手电筒中取下其中一粒灯珠，发现另外两粒灯珠不亮，则手电筒中三粒灯珠是
串
联的，手电筒正常工作时通过三粒灯珠的电流相等
(相等/不相等)，手电筒电池的电压为3U
.答案
11. 串 相等 3U
解析
【分析】要判断灯珠的连接方式，需根据串并联电路的特点：串联电路中各用电器工作互相影响，取下一个用电器，其他用电器无法工作；并联电路中各支路独立，取下一个用电器，其他支路仍能工作。再结合串联电路的电流、电压规律分析电流和电压。
【解析】1. 判断连接方式：取下一粒灯珠后，另外两粒不亮，说明各灯珠工作互相影响，因此三粒灯珠是串联的。2. 电流特点：串联电路中各处电流相等，所以通过三粒灯珠的电流相等。3. 电压特点：串联电路总电压等于各用电器两端电压之和，每粒灯珠正常发光电压为U，三粒串联，故电池电压为U+U+U=3U。
【答案】串 相等 3U
【知识点】串联电路特点、串联电路电流规律、串联电路电压规律
【点评】本题结合实际手电筒电路，考查串联电路的基本特点，属于基础应用类题目，难度不大，需掌握串并联电路的判断方法及串联电路的电流、电压规律。
【难度系数】0.6
【解析】1. 判断连接方式：取下一粒灯珠后，另外两粒不亮，说明各灯珠工作互相影响，因此三粒灯珠是串联的。2. 电流特点：串联电路中各处电流相等，所以通过三粒灯珠的电流相等。3. 电压特点：串联电路总电压等于各用电器两端电压之和，每粒灯珠正常发光电压为U，三粒串联，故电池电压为U+U+U=3U。
【答案】串 相等 3U
【知识点】串联电路特点、串联电路电流规律、串联电路电压规律
【点评】本题结合实际手电筒电路，考查串联电路的基本特点，属于基础应用类题目，难度不大，需掌握串并联电路的判断方法及串联电路的电流、电压规律。
【难度系数】0.6
12. 如图所示，V₁测量
第12题 第13题 第14题 第16题
L₁
两端的电压；V₂测量L₂
两端的电压；V₃测量L₁ 和 L₂ 或电源
两端的电压，其中电压表V₁、V₂和V₃的示数分别为U₁、U₂和U₃，则三个电表示数之间存在的关系式是$U_3=U_1+U_2$
。第12题 第13题 第14题 第16题
答案
12. L₁ L₂ L₁ 和 L₂ 或电源 $U_3=U_1+U_2$
解析
【分析】首先明确电路中L₁和L₂为串联连接，判断电压表测量对象的方法是：电压表并联在哪个用电器（或电源）两端，就测量该用电器（或电源）的电压。结合电路连接，逐个分析电压表的并联位置，再根据串联电路的电压规律推导三个电压的关系。
【解析】1. 确定电压表测量对象：
V₁并联在L₁的两端，因此测量L₁两端的电压；
V₂并联在L₂的两端，因此测量L₂两端的电压；
V₃并联在电源（或L₁和L₂的总两端），因此测量L₁和L₂（或电源）两端的总电压。
2. 根据串联电路的电压规律：串联电路总电压等于各部分电路两端电压之和，因此三个电压的关系式为$U_3=U_1+U_2$。
【答案】L₁；L₂；L₁和L₂（或电源）；$U_3=U_1+U_2$
【知识点】串联电路电压规律；电压表的使用
【点评】本题考查串联电路中电压表测量对象的判断及串联电压规律的应用，属于基础题型，核心是掌握电压表的使用规则和串联电路电压特点。
【难度系数】0.6
【解析】1. 确定电压表测量对象：
V₁并联在L₁的两端，因此测量L₁两端的电压；
V₂并联在L₂的两端，因此测量L₂两端的电压；
V₃并联在电源（或L₁和L₂的总两端），因此测量L₁和L₂（或电源）两端的总电压。
2. 根据串联电路的电压规律：串联电路总电压等于各部分电路两端电压之和，因此三个电压的关系式为$U_3=U_1+U_2$。
【答案】L₁；L₂；L₁和L₂（或电源）；$U_3=U_1+U_2$
【知识点】串联电路电压规律；电压表的使用
【点评】本题考查串联电路中电压表测量对象的判断及串联电压规律的应用，属于基础题型，核心是掌握电压表的使用规则和串联电路电压特点。
【难度系数】0.6
13. 如图所示，电源电压保持不变，先闭合开关$S_1$，再闭合开关$S_2$，电压表的示数
不变
（变大/不变/变小），灯泡$L_1$的亮度不变
（变亮/不变/变暗）。答案
13. 不变 不变
解析
【分析】
要判断电压表的示数和灯泡L₁的亮度变化，需先明确开关闭合前后的电路结构：先闭合S₁时，电路为L₁的简单电路，电压表测电源电压；再闭合S₂后，L₁与L₂并联，根据并联电路的电压特点，各支路电压等于电源电压，因此电压表仍测电源电压；而L₁的电压始终等于电源电压，结合电功率公式可判断其亮度变化。
【解析】
1. 当只闭合开关S₁时，电路中只有灯泡L₁接入，电压表并联在电源两端，测量电源电压，示数为电源电压U。
2. 再闭合开关S₂后，灯泡L₁和L₂并联，根据并联电路的电压规律：各支路两端的电压相等，都等于电源电压，因此电压表此时测量的还是电源电压，所以电压表的示数不变。
3. 灯泡的亮度由实际功率决定，L₁的电阻不变，其两端电压始终等于电源电压，由电功率公式P=U²/R可知，L₁的实际功率不变，因此灯泡L₁的亮度不变。
【答案】
不变；不变
【知识点】
并联电路电压规律；电功率；电路动态分析
【点评】
本题考查电路动态分析，核心是明确开关闭合前后的电路连接方式，利用并联电路电压特点和电功率公式判断物理量变化，属于基础电路分析题。
【难度系数】
0.6
要判断电压表的示数和灯泡L₁的亮度变化，需先明确开关闭合前后的电路结构：先闭合S₁时，电路为L₁的简单电路，电压表测电源电压；再闭合S₂后，L₁与L₂并联，根据并联电路的电压特点，各支路电压等于电源电压，因此电压表仍测电源电压；而L₁的电压始终等于电源电压，结合电功率公式可判断其亮度变化。
【解析】
1. 当只闭合开关S₁时，电路中只有灯泡L₁接入，电压表并联在电源两端，测量电源电压，示数为电源电压U。
2. 再闭合开关S₂后，灯泡L₁和L₂并联，根据并联电路的电压规律：各支路两端的电压相等，都等于电源电压，因此电压表此时测量的还是电源电压，所以电压表的示数不变。
3. 灯泡的亮度由实际功率决定，L₁的电阻不变，其两端电压始终等于电源电压，由电功率公式P=U²/R可知，L₁的实际功率不变，因此灯泡L₁的亮度不变。
【答案】
不变；不变
【知识点】
并联电路电压规律；电功率；电路动态分析
【点评】
本题考查电路动态分析，核心是明确开关闭合前后的电路连接方式，利用并联电路电压特点和电功率公式判断物理量变化，属于基础电路分析题。
【难度系数】
0.6
14. 如图所示,是某实验电路的一部分,电流表的示数如图所示为
0.46
A,若通过导线ab的电流大小为0.3 A,电流方向为$a\rightarrow b$,则通过导线cd的电流是0.76
A.答案
14. 0.46 0.76
解析
【分析】
首先读取电流表的示数，需先确定电流表的量程和分度值；再根据并联电路的电流规律，结合导线ab的电流大小和方向，分析导线cd的电流。
【解析】
1. 电流表读数：电流表选用0~0.6A量程，该量程下每大格代表0.2A，每大格分为10小格，因此分度值为0.02A；指针位于0.4A后第3小格，故电流表示数为$0.4\ \mathrm{A} + 3×0.02\ \mathrm{A} = 0.46\ \mathrm{A}$。
2. 导线cd的电流分析：已知通过ab的电流为0.3A，方向为$a\rightarrow b$；电流表的电流方向为从正接线柱（0.6接线柱）流入、负接线柱（b端）流出，结合电路节点电流规律，导线cd的电流为ab的电流与电流表的电流之和，即$I_{cd}=0.3\ \mathrm{A} + 0.46\ \mathrm{A}=0.76\ \mathrm{A}$。
【答案】
0.46；0.76
【知识点】
电流表读数；并联电路电流规律
【点评】
本题综合考查电流表的读数方法和并联电路的电流规律，需准确读取电流表示数，再结合节点电流关系分析，属于基础应用类题目。
【难度系数】
0.5
首先读取电流表的示数，需先确定电流表的量程和分度值；再根据并联电路的电流规律，结合导线ab的电流大小和方向，分析导线cd的电流。
【解析】
1. 电流表读数：电流表选用0~0.6A量程，该量程下每大格代表0.2A，每大格分为10小格，因此分度值为0.02A；指针位于0.4A后第3小格，故电流表示数为$0.4\ \mathrm{A} + 3×0.02\ \mathrm{A} = 0.46\ \mathrm{A}$。
2. 导线cd的电流分析：已知通过ab的电流为0.3A，方向为$a\rightarrow b$；电流表的电流方向为从正接线柱（0.6接线柱）流入、负接线柱（b端）流出，结合电路节点电流规律，导线cd的电流为ab的电流与电流表的电流之和，即$I_{cd}=0.3\ \mathrm{A} + 0.46\ \mathrm{A}=0.76\ \mathrm{A}$。
【答案】
0.46；0.76
【知识点】
电流表读数；并联电路电流规律
【点评】
本题综合考查电流表的读数方法和并联电路的电流规律，需准确读取电流表示数，再结合节点电流关系分析，属于基础应用类题目。
【难度系数】
0.5
15. 两只小灯泡$\mathrm{L}_1$和$\mathrm{L}_2$连接在同一电路中.以下哪个特点可以确认两灯是并联的 （
A.两灯亮度不相同
B.两灯两端的电压相等
C.通过两灯的电流相等
D.通过两灯的电流不相等
D
）A.两灯亮度不相同
B.两灯两端的电压相等
C.通过两灯的电流相等
D.通过两灯的电流不相等
答案
15. D
解析
【分析】要确认两灯是否为并联，需依据串并联电路的电流、电压规律，逐一分析选项：首先回忆串并联的核心特点，串联电路电流处处相等，并联电路各支路电压相等、干路电流等于支路电流之和；再逐个判断选项是否能作为并联的依据，排除错误选项后得到正确答案。
【解析】根据串并联电路的规律分析各选项：
1. 选项A：灯泡亮度由实际功率决定，与连接方式无关，串联时电阻不同的灯泡亮度也可不同，并联时也可亮度相同，无法确认两灯并联，排除A；
2. 选项B：并联时各支路电压相等，但若两灯规格相同，串联时两端电压也相等，因此电压相等不能确认并联，排除B；
3. 选项C：串联电路电流处处相等，若两灯规格相同，并联时通过的电流也相等，因此电流相等不能确认并联，排除C；
4. 选项D：串联电路电流一定处处相等，若通过两灯的电流不相等，说明两灯一定不是串联，而两灯在同一电路，只能为并联，故D正确。
【答案】D
【知识点】串并联电路的特点、电流规律
【点评】本题考查串并联电路基本规律的辨析，需避免被“相同规格用电器串并联时的相似现象”误导，是对基础概念的应用，难度适中。
【难度系数】0.4
【解析】根据串并联电路的规律分析各选项：
1. 选项A：灯泡亮度由实际功率决定，与连接方式无关，串联时电阻不同的灯泡亮度也可不同，并联时也可亮度相同，无法确认两灯并联，排除A；
2. 选项B：并联时各支路电压相等，但若两灯规格相同，串联时两端电压也相等，因此电压相等不能确认并联，排除B；
3. 选项C：串联电路电流处处相等，若两灯规格相同，并联时通过的电流也相等，因此电流相等不能确认并联，排除C；
4. 选项D：串联电路电流一定处处相等，若通过两灯的电流不相等，说明两灯一定不是串联，而两灯在同一电路，只能为并联，故D正确。
【答案】D
【知识点】串并联电路的特点、电流规律
【点评】本题考查串并联电路基本规律的辨析，需避免被“相同规格用电器串并联时的相似现象”误导，是对基础概念的应用，难度适中。
【难度系数】0.4
16. 如图所示，电源电压6 V保持不变，当开关S闭合时，灯泡$L_1$、$L_2$均正常发光，电压表示数为2 V，则灯泡$L_1$两端的电压是 （
A.4 V
B.6 V
C.2 V
D.8 V
A
）A.4 V
B.6 V
C.2 V
D.8 V
答案
16. A
解析
【分析】首先明确电路连接：开关闭合后，灯泡$L_1$与$L_2$串联；再判断电压表的测量对象，电压表并联在$L_2$两端，测量的是$L_2$两端的电压；最后利用串联电路的电压规律计算$L_1$两端的电压。
【解析】由电路图可知，$L_1$和$L_2$串联，电压表测$L_2$两端的电压，因此$L_2$两端的电压$U_2=2\ \mathrm{V}$。已知电源电压$U=6\ \mathrm{V}$，根据串联电路总电压等于各部分电压之和的规律$U=U_1+U_2$，可得$L_1$两端的电压$U_1=U-U_2=6\ \mathrm{V}-2\ \mathrm{V}=4\ \mathrm{V}$。
【答案】A
【知识点】串联电路电压规律、电压表的使用
【点评】本题考查串联电路的电压规律，核心是判断电压表测量的用电器，属于基础电路分析题，难度较低。
【难度系数】0.7
【解析】由电路图可知，$L_1$和$L_2$串联，电压表测$L_2$两端的电压，因此$L_2$两端的电压$U_2=2\ \mathrm{V}$。已知电源电压$U=6\ \mathrm{V}$，根据串联电路总电压等于各部分电压之和的规律$U=U_1+U_2$，可得$L_1$两端的电压$U_1=U-U_2=6\ \mathrm{V}-2\ \mathrm{V}=4\ \mathrm{V}$。
【答案】A
【知识点】串联电路电压规律、电压表的使用
【点评】本题考查串联电路的电压规律，核心是判断电压表测量的用电器，属于基础电路分析题，难度较低。
【难度系数】0.7
