14. 在如图所示电路里填上适当的电表符号，使灯泡$\mathrm{L}_{1}$和$\mathrm{L}_{2}$并联.
答案
14.
解析
【分析】要使灯泡$\mathrm{L}_{1}$和$\mathrm{L}_{2}$并联，需结合电流表、电压表的特性分析：电流表相当于导线，应串联在电路中；电压表相当于开路，应并联在电路中。电流从电源正极流出后，需分成两条独立支路，分别经过$\mathrm{L}_{1}$和$\mathrm{L}_{2}$，再汇合回到电源负极。上方电表若为电流表会短路$\mathrm{L}_{2}$，因此应为电压表；右侧电表在干路，需为电流表，这样才能形成并联电路。
【解析】根据并联电路的电流路径和电表的使用规则：
1. 上方电表并联在$\mathrm{L}_{2}$两端，若为电流表会造成$\mathrm{L}_{2}$短路，故填电压表；
2. 右侧电表串联在干路中，需测量总电流，故填电流表。
此时电流路径为：电源正极→分为两路，一路经$\mathrm{L}_{1}$→回到电源负极，另一路经$\mathrm{L}_{2}$→右侧电流表→开关$\mathrm{S}$→电源负极，满足$\mathrm{L}_{1}$和$\mathrm{L}_{2}$并联的要求。
【答案】
【知识点】并联电路、电流表与电压表的使用
【点评】本题考查电表的正确接法，核心是结合并联电路特点和电表特性判断，需避免短路，保证两灯并联，属于基础应用类题目。
【难度系数】0.5
【解析】根据并联电路的电流路径和电表的使用规则：
1. 上方电表并联在$\mathrm{L}_{2}$两端，若为电流表会造成$\mathrm{L}_{2}$短路，故填电压表；
2. 右侧电表串联在干路中，需测量总电流，故填电流表。
此时电流路径为：电源正极→分为两路，一路经$\mathrm{L}_{1}$→回到电源负极，另一路经$\mathrm{L}_{2}$→右侧电流表→开关$\mathrm{S}$→电源负极，满足$\mathrm{L}_{1}$和$\mathrm{L}_{2}$并联的要求。
【答案】
【知识点】并联电路、电流表与电压表的使用
【点评】本题考查电表的正确接法，核心是结合并联电路特点和电表特性判断，需避免短路，保证两灯并联，属于基础应用类题目。
【难度系数】0.5

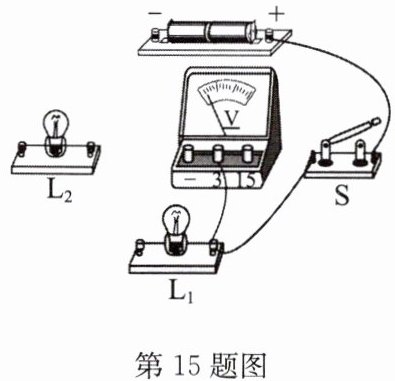

15. 请将图中的器材连接完整.要求:两灯串联,电压表只测灯$\mathrm{L}_{1}$两端的电压.
答案
15.
解析
【分析】要满足两灯串联，需让电流依次经过L₁、L₂形成闭合回路；电压表测L₁两端电压，需并联在L₁两端，且电流从电压表正接线柱流入、负接线柱流出，结合电源为两节干电池（总电压约3V），电压表选0~3V量程。解题时先确定串联的电流路径，再正确连接电压表。
【解析】1. 串联电路连接：将灯L₂的左接线柱与电源的负极接线柱连接，使电流从电源正极出发，经开关S、L₁、L₂，回到电源负极，形成串联电路；2. 电压表连接：电压表的“-”接线柱接L₁的左接线柱，电压表的“3”接线柱接L₁的右接线柱，确保电压表并联在L₁两端，测量L₁两端的电压。
【答案】
【知识点】串联电路、电压表的使用
【点评】本题是电学基础操作题，考查串联电路的连接和电压表的使用规则，需明确串联的电流流向及电压表的并联要求，难度适中。
【难度系数】0.7
【解析】1. 串联电路连接：将灯L₂的左接线柱与电源的负极接线柱连接，使电流从电源正极出发，经开关S、L₁、L₂，回到电源负极，形成串联电路；2. 电压表连接：电压表的“-”接线柱接L₁的左接线柱，电压表的“3”接线柱接L₁的右接线柱，确保电压表并联在L₁两端，测量L₁两端的电压。
【答案】
【知识点】串联电路、电压表的使用
【点评】本题是电学基础操作题，考查串联电路的连接和电压表的使用规则，需明确串联的电流流向及电压表的并联要求，难度适中。
【难度系数】0.7

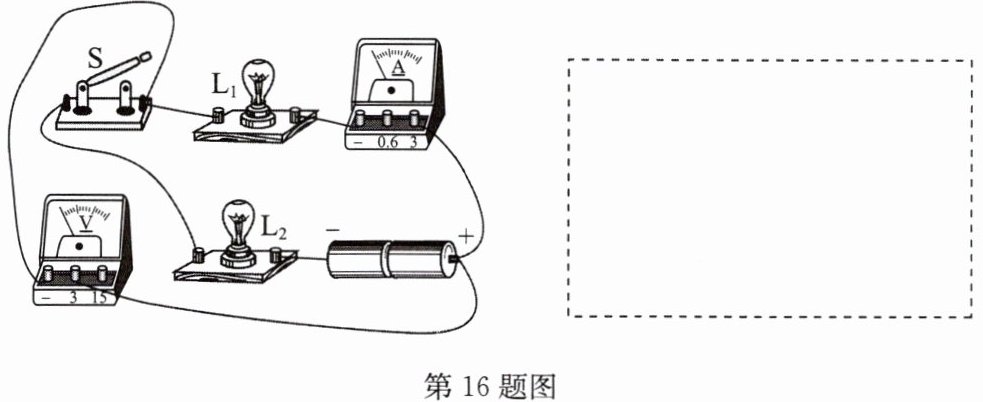

16.根据图示的实物连接图,在虚线框中画出电路图.
答案
16.
解析
【分析】要画出实物对应的电路图，需先分析电路连接：电流从电源正极出发，依次经过电流表、灯泡L₁、开关S、灯泡L₂回到电源负极，因此L₁、L₂与电流表串联；电压表并联在L₁两端，测量L₁的电压。绘制电路图时，需按电流顺序用规范的电路元件符号连接，明确各元件位置和电表的测量对象。
【解析】根据实物连接可知，电路为串联电路，电流表测量电路的总电流，电压表测量L₁两端的电压。绘制步骤：①先画出电源符号；②从电源正极开始，依次串联电流表、灯泡L₁、开关S、灯泡L₂，最后回到电源负极，形成串联回路；③将电压表并联在灯泡L₁的两端，完成电路图的绘制。
【答案】
【知识点】电路图绘制、串联电路、电表的使用
【点评】本题考查根据实物图画电路图，关键是准确分析电路的连接方式和电表的测量对象，属于基础题型，注重对电路基础能力的考查。
【难度系数】0.6
【解析】根据实物连接可知，电路为串联电路，电流表测量电路的总电流，电压表测量L₁两端的电压。绘制步骤：①先画出电源符号；②从电源正极开始，依次串联电流表、灯泡L₁、开关S、灯泡L₂，最后回到电源负极，形成串联回路；③将电压表并联在灯泡L₁的两端，完成电路图的绘制。
【答案】
【知识点】电路图绘制、串联电路、电表的使用
【点评】本题考查根据实物图画电路图，关键是准确分析电路的连接方式和电表的测量对象，属于基础题型，注重对电路基础能力的考查。
【难度系数】0.6

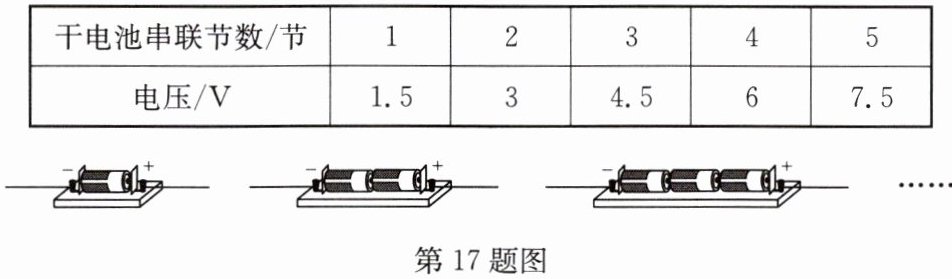

17.电压表不仅可以测量用电器两端的电压，而且可以测量电源电压.分别将1节、2节……干电池串联，如图所示，测得电池组两端的电压如下表所示.
(1)从上述数据中，你能得到的结论是
(2)一辆玩具汽车工作电压为3.0V，需利用
(1)从上述数据中，你能得到的结论是
串联电池组的总电压等于各节电池的电压之和
.(2)一辆玩具汽车工作电压为3.0V，需利用
2
节干电池串
联使用.答案
17.(1)串联电池组的总电压等于各节电池的电压之和
(2)2 串
(2)2 串
解析
【分析】
要解决本题，需先观察表格中干电池串联节数与总电压的关系：1节干电池电压为1.5V，2节串联总电压为3V，3节串联总电压为4.5V，以此类推，可发现总电压等于各节干电池电压之和，据此得出第一问结论；对于第二问，已知单节干电池电压，结合玩具汽车所需电压计算电池节数，再根据串联电池组的电压特点确定连接方式。
【解析】
(1) 分析表格数据：1节干电池电压1.5V，2节串联总电压3V=1.5V+1.5V，3节串联总电压4.5V=1.5V×3，4节6V=1.5V×4，5节7.5V=1.5V×5，因此可得结论：串联电池组的总电压等于各节电池的电压之和。
(2) 每节干电池电压为1.5V，玩具汽车工作电压为3.0V，所需干电池节数为 $ n = \frac{3.0\,\mathrm{V}}{1.5\,\mathrm{V/节}} = 2 $ 节；要获得高于单节干电池的电压，需将干电池串联，因为串联电池组总电压等于各节电压之和，并联电池组电压等于单节电压，无法满足需求。
【答案】
(1) 串联电池组的总电压等于各节电池的电压之和；(2) 2；串
【知识点】
串联电池组电压规律、干电池电压
【点评】
本题通过实验数据考查串联电池组的电压规律，结合实际应用计算所需电池节数，属于基础题型，重点考查学生的数据分析能力和对串联电路电压特点的理解。
【难度系数】
0.7
要解决本题，需先观察表格中干电池串联节数与总电压的关系：1节干电池电压为1.5V，2节串联总电压为3V，3节串联总电压为4.5V，以此类推，可发现总电压等于各节干电池电压之和，据此得出第一问结论；对于第二问，已知单节干电池电压，结合玩具汽车所需电压计算电池节数，再根据串联电池组的电压特点确定连接方式。
【解析】
(1) 分析表格数据：1节干电池电压1.5V，2节串联总电压3V=1.5V+1.5V，3节串联总电压4.5V=1.5V×3，4节6V=1.5V×4，5节7.5V=1.5V×5，因此可得结论：串联电池组的总电压等于各节电池的电压之和。
(2) 每节干电池电压为1.5V，玩具汽车工作电压为3.0V，所需干电池节数为 $ n = \frac{3.0\,\mathrm{V}}{1.5\,\mathrm{V/节}} = 2 $ 节；要获得高于单节干电池的电压，需将干电池串联，因为串联电池组总电压等于各节电压之和，并联电池组电压等于单节电压，无法满足需求。
【答案】
(1) 串联电池组的总电压等于各节电池的电压之和；(2) 2；串
【知识点】
串联电池组电压规律、干电池电压
【点评】
本题通过实验数据考查串联电池组的电压规律，结合实际应用计算所需电池节数，属于基础题型，重点考查学生的数据分析能力和对串联电路电压特点的理解。
【难度系数】
0.7
18.如图所示,两位同学分别设计了用一个单刀双掷开关、一只电压表,在不改变电路连接的前提下,能测出灯$\mathrm{L}_1$和$\mathrm{L}_2$两端电压的电路图,他们设计的电路图中
甲
图是正确的.答案
18.甲
解析
【分析】要判断哪个电路图能正确测出$\mathrm{L}_1$和$\mathrm{L}_2$两端电压，需依据电压表的使用规则（正负接线柱接法正确，能对应测量目标电压）分析两个电路图：先看甲图，开关$\mathrm{S}$接1时，电压表并联在$\mathrm{L}_1$两端，可测$\mathrm{L}_1$的电压；开关$\mathrm{S}$接2时，电压表并联在电源两端（即$\mathrm{L}_1$和$\mathrm{L}_2$的总电压），能通过总电压减去$\mathrm{L}_1$的电压得到$\mathrm{L}_2$的电压，符合测量要求。再看乙图，开关$\mathrm{S}$接1时，电压表的正负接线柱接反，电压表会反向偏转，无法正确测量电压，不符合要求，因此甲图正确。
【解析】1. 甲图分析：当开关$\mathrm{S}$掷向1时，电压表与$\mathrm{L}_1$并联，测量$\mathrm{L}_1$两端的电压；当开关$\mathrm{S}$掷向2时，电压表并联在电源两端（$\mathrm{L}_1$和$\mathrm{L}_2$的总电压），可得到电源电压，进而算出$\mathrm{L}_2$两端的电压，满足测量需求。2. 乙图分析：当开关$\mathrm{S}$掷向1时，电压表的正负接线柱接反，无法正确测量电压，不符合要求。综上，正确的是甲图。
【答案】甲
【知识点】电压表的使用、串联电路电压规律
【点评】本题考查电压表的正确使用，核心是判断电压表的接线是否正确，以及能否实现对两个用电器电压的测量，属于基础电路分析题。
【难度系数】0.5
【解析】1. 甲图分析：当开关$\mathrm{S}$掷向1时，电压表与$\mathrm{L}_1$并联，测量$\mathrm{L}_1$两端的电压；当开关$\mathrm{S}$掷向2时，电压表并联在电源两端（$\mathrm{L}_1$和$\mathrm{L}_2$的总电压），可得到电源电压，进而算出$\mathrm{L}_2$两端的电压，满足测量需求。2. 乙图分析：当开关$\mathrm{S}$掷向1时，电压表的正负接线柱接反，无法正确测量电压，不符合要求。综上，正确的是甲图。
【答案】甲
【知识点】电压表的使用、串联电路电压规律
【点评】本题考查电压表的正确使用，核心是判断电压表的接线是否正确，以及能否实现对两个用电器电压的测量，属于基础电路分析题。
【难度系数】0.5
