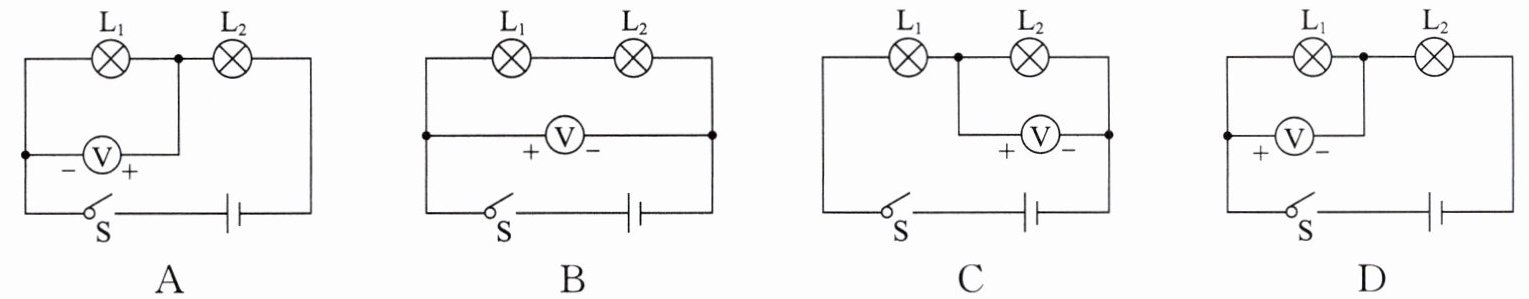

8. 要测量灯泡$\mathrm{L}_{2}$两端的电压，如图所示电路图连接正确的是 （$\boldsymbol{}$）
答案
8.C
解析
【分析】
要测量灯泡$\mathrm{L}_{2}$两端的电压，需依据电压表的使用规则判断：电压表应并联在被测用电器两端，且电流需从电压表正接线柱流入、负接线柱流出。逐一分析各选项：
选项A：电压表并联在$\mathrm{L}_{1}$两端，且正负接线柱接反，无法测量$\mathrm{L}_{2}$的电压，不符合要求。
选项B：电压表并联在电源两端，测量的是电源总电压，不是$\mathrm{L}_{2}$两端的电压，不符合要求。
选项C：电压表并联在$\mathrm{L}_{2}$两端，正接线柱接在$\mathrm{L}_{2}$的高电位端，负接线柱接在低电位端，符合电压表使用规则，可正确测量$\mathrm{L}_{2}$两端电压。
选项D：电压表并联在$\mathrm{L}_{1}$两端，且正负接线柱接反，无法测量$\mathrm{L}_{2}$的电压，不符合要求。
【解析】
根据电压表的使用要求：①并联在被测电路两端；②电流“正进负出”。
A选项：电压表并联在$\mathrm{L}_{1}$两端，正负接线柱接反，错误。
B选项：电压表并联在电源两端，测量电源电压，错误。
C选项：电压表并联在$\mathrm{L}_{2}$两端，正负接线柱连接正确，能正确测量$\mathrm{L}_{2}$两端电压，正确。
D选项：电压表并联在$\mathrm{L}_{1}$两端，正负接线柱接反，错误。
【答案】
C
【知识点】
电压表的使用、电压的测量
【点评】
本题考查电压表的正确使用，核心是掌握电压表需并联在被测用电器两端、正负接线柱不能接反的规则，属于电学基础题型，需熟练掌握电压表的使用方法。
【难度系数】
0.6
要测量灯泡$\mathrm{L}_{2}$两端的电压，需依据电压表的使用规则判断：电压表应并联在被测用电器两端，且电流需从电压表正接线柱流入、负接线柱流出。逐一分析各选项：
选项A：电压表并联在$\mathrm{L}_{1}$两端，且正负接线柱接反，无法测量$\mathrm{L}_{2}$的电压，不符合要求。
选项B：电压表并联在电源两端，测量的是电源总电压，不是$\mathrm{L}_{2}$两端的电压，不符合要求。
选项C：电压表并联在$\mathrm{L}_{2}$两端，正接线柱接在$\mathrm{L}_{2}$的高电位端，负接线柱接在低电位端，符合电压表使用规则，可正确测量$\mathrm{L}_{2}$两端电压。
选项D：电压表并联在$\mathrm{L}_{1}$两端，且正负接线柱接反，无法测量$\mathrm{L}_{2}$的电压，不符合要求。
【解析】
根据电压表的使用要求：①并联在被测电路两端；②电流“正进负出”。
A选项：电压表并联在$\mathrm{L}_{1}$两端，正负接线柱接反，错误。
B选项：电压表并联在电源两端，测量电源电压，错误。
C选项：电压表并联在$\mathrm{L}_{2}$两端，正负接线柱连接正确，能正确测量$\mathrm{L}_{2}$两端电压，正确。
D选项：电压表并联在$\mathrm{L}_{1}$两端，正负接线柱接反，错误。
【答案】
C
【知识点】
电压表的使用、电压的测量
【点评】
本题考查电压表的正确使用，核心是掌握电压表需并联在被测用电器两端、正负接线柱不能接反的规则，属于电学基础题型，需熟练掌握电压表的使用方法。
【难度系数】
0.6

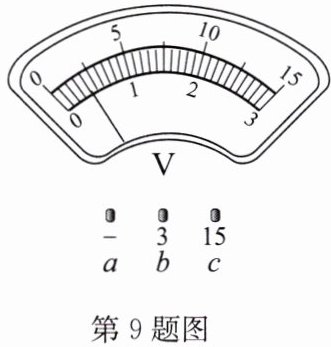

9. 小明同学在一次用有 0～3V 和 0～15V 两个量程的电压表测电压时，电压表的“－”接线柱已接入电路，在用 0～15V 量程试触时，指针位置如图所示，则下一步的实验操作应该是 （
A.直接接入 c 接线柱，然后读数
B.断开开关，接入 c 接线柱，闭合开关后读数
C.直接接入 b 接线柱，然后读数
D.断开开关，接入 b 接线柱，闭合开关后读数
D
）A.直接接入 c 接线柱，然后读数
B.断开开关，接入 c 接线柱，闭合开关后读数
C.直接接入 b 接线柱，然后读数
D.断开开关，接入 b 接线柱，闭合开关后读数
答案
9.D
解析
【分析】
要解决这道题，需掌握电压表的使用规则：一是更换量程时必须断开开关，避免损坏电表；二是试触时若指针偏转角度小，说明被测电压较小，应选择更小量程以提高测量精度。本题中，用0～15V量程试触时指针偏转很小，说明电压适合用0～3V量程，且更换量程前需断开开关。
【解析】
1. 试触判断量程：用0～15V量程试触时，指针偏转角度远小于满偏，说明被测电压小于3V，应选用分度值更小的0～3V量程，让测量结果更准确。
2. 量程更换的操作要求：电压表更换量程时，必须先断开开关，防止电路通断产生的瞬时电流损坏电压表，因此不能直接接线，需先断开开关。
3. 接线柱选择：电压表“－”接线柱已接入电路，0～3V量程对应的接线柱是b（标有“3”），因此断开开关后接入b接线柱，闭合开关后读数。
【答案】
D
【知识点】
电压表的使用，量程选择
【点评】
本题考查电压表的基础操作，核心是掌握“更换量程需断开开关、根据指针偏转选合适量程”的规则，是电学实验的常考考点。
【难度系数】
0.5
要解决这道题，需掌握电压表的使用规则：一是更换量程时必须断开开关，避免损坏电表；二是试触时若指针偏转角度小，说明被测电压较小，应选择更小量程以提高测量精度。本题中，用0～15V量程试触时指针偏转很小，说明电压适合用0～3V量程，且更换量程前需断开开关。
【解析】
1. 试触判断量程：用0～15V量程试触时，指针偏转角度远小于满偏，说明被测电压小于3V，应选用分度值更小的0～3V量程，让测量结果更准确。
2. 量程更换的操作要求：电压表更换量程时，必须先断开开关，防止电路通断产生的瞬时电流损坏电压表，因此不能直接接线，需先断开开关。
3. 接线柱选择：电压表“－”接线柱已接入电路，0～3V量程对应的接线柱是b（标有“3”），因此断开开关后接入b接线柱，闭合开关后读数。
【答案】
D
【知识点】
电压表的使用，量程选择
【点评】
本题考查电压表的基础操作，核心是掌握“更换量程需断开开关、根据指针偏转选合适量程”的规则，是电学实验的常考考点。
【难度系数】
0.5
10. 如图所示，灯$\mathrm{L}_{1}$与$\mathrm{L}_{2}$串联在电压为6V的电源上，先用电压表测灯$\mathrm{L}_{1}$两端的电压，为2.6V，则选用电压表的量程是
0～3V
。再测电源电压时，只将电压表接B的一端改接到C，这种接法不正确
（填“正确”或“不正确”），理由是电压表的量程偏小
。答案
10.0～3V 不正确 电压表的量程偏小
解析
【分析】
要解决本题，需分两步分析：第一步，根据L1两端的电压值选择匹配的电压表量程，确保量程能覆盖被测电压；第二步，分析将电压表接B的一端改接到C测量电源电压的情况，结合电源电压和电压表量程判断接法是否正确，明确错误原因。
【解析】
1. 确定测L1两端电压的电压表量程：已知灯L1两端电压为2.6V，因2.6V小于3V，故应选用0～3V的电压表量程，该量程可准确测量此电压值。
2. 判断改接后的接法：电源电压为6V，若将电压表接B的一端改接到C，此时电压表测量电源电压，但原电压表使用的是0～3V量程，6V超过该量程的最大测量值，会损坏电压表，因此这种接法不正确，理由是电压表的量程偏小。
【答案】
0～3V 不正确 电压表的量程偏小
【知识点】
电压表的使用 串联电路电压规律
【点评】
本题考查电压表的量程选择和正确使用，属于电学基础题，需掌握电压表量程的判断方法及测量时的量程匹配要求，易错点是改接后未考虑电源电压与电压表量程的适配性。
【难度系数】
0.6
要解决本题，需分两步分析：第一步，根据L1两端的电压值选择匹配的电压表量程，确保量程能覆盖被测电压；第二步，分析将电压表接B的一端改接到C测量电源电压的情况，结合电源电压和电压表量程判断接法是否正确，明确错误原因。
【解析】
1. 确定测L1两端电压的电压表量程：已知灯L1两端电压为2.6V，因2.6V小于3V，故应选用0～3V的电压表量程，该量程可准确测量此电压值。
2. 判断改接后的接法：电源电压为6V，若将电压表接B的一端改接到C，此时电压表测量电源电压，但原电压表使用的是0～3V量程，6V超过该量程的最大测量值，会损坏电压表，因此这种接法不正确，理由是电压表的量程偏小。
【答案】
0～3V 不正确 电压表的量程偏小
【知识点】
电压表的使用 串联电路电压规律
【点评】
本题考查电压表的量程选择和正确使用，属于电学基础题，需掌握电压表量程的判断方法及测量时的量程匹配要求，易错点是改接后未考虑电源电压与电压表量程的适配性。
【难度系数】
0.6
11. 如图所示是某同学用电压表测小灯泡 $\mathrm{L}_{2}$ 两端电压的电路图,请指出图中的两处错误.
(1)
(2)
(1)
电压表未与L₂并联
;(2)
电压表的正、负接线柱接反
.答案
11.(1)电压表未与L₂并联
(2)电压表的正、负接线柱接反
(2)电压表的正、负接线柱接反
解析
【分析】
要找出电压表使用的错误，需牢记电压表的使用规则：①电压表应并联在被测用电器两端；②电流需从电压表的正接线柱流入，负接线柱流出。先观察电压表与L₂的连接方式，再检查接线柱的正负方向，即可确定两处错误。
【解析】
1. 连接方式判断：测L₂两端电压时，电压表应与L₂并联，但图中电压表与L₂串联在电路中，不符合并联要求。
2. 接线柱判断：电流需从电压表正接线柱流入、负接线柱流出，图中电源正极在左侧，电流从L₂左端流入、右端流出，而电压表正接线柱接L₂右端，负接线柱接右侧节点，导致电流从电压表负接线柱流入、正接线柱流出，正负接线柱接反。
【答案】
(1) 电压表未与L₂并联；(2) 电压表的正、负接线柱接反
【知识点】
电压表的使用；电路连接
【点评】
本题考查电压表的正确使用，属于电学基础题，需掌握电压表的连接规则，避免连接方式和接线柱的常见错误。
【难度系数】
0.3
要找出电压表使用的错误，需牢记电压表的使用规则：①电压表应并联在被测用电器两端；②电流需从电压表的正接线柱流入，负接线柱流出。先观察电压表与L₂的连接方式，再检查接线柱的正负方向，即可确定两处错误。
【解析】
1. 连接方式判断：测L₂两端电压时，电压表应与L₂并联，但图中电压表与L₂串联在电路中，不符合并联要求。
2. 接线柱判断：电流需从电压表正接线柱流入、负接线柱流出，图中电源正极在左侧，电流从L₂左端流入、右端流出，而电压表正接线柱接L₂右端，负接线柱接右侧节点，导致电流从电压表负接线柱流入、正接线柱流出，正负接线柱接反。
【答案】
(1) 电压表未与L₂并联；(2) 电压表的正、负接线柱接反
【知识点】
电压表的使用；电路连接
【点评】
本题考查电压表的正确使用，属于电学基础题，需掌握电压表的连接规则，避免连接方式和接线柱的常见错误。
【难度系数】
0.3
12.如图所示的电路图中,当开关S闭合后,灯$\mathrm{L}_1$和$\mathrm{L}_2$是
串
联的,电压表测量L₂
两端的电压.答案
12.串 L₂
解析
【分析】要判断电路的连接方式，可采用电流路径法：电流从电源正极流出，若只有一条路径经过所有用电器，则为串联；若有多条分支路径则为并联。判断电压表的测量对象时，需依据电压表的使用规则：电压表并联在被测电路两端，即电压表的两个接线柱直接接在被测用电器的两端，以此确定测量对象。
【解析】1. 当开关S闭合后，电流从电源正极出发，依次经过L₁、开关S、L₂，最终回到电源负极，电流只有一条路径，因此灯L₁和L₂是串联的。2. 电压表的两个接线柱分别连接在L₂的两端，根据电压表并联在被测电路两端的规则，可知电压表测量L₂两端的电压。
【答案】串；L₂
【知识点】串联电路；电压表的使用
【点评】本题为电路基础题，考查串联电路的判断方法和电压表测量对象的确定，需掌握电流路径法判断串并联、电压表的连接特点，属于电路入门的常规题型。
【难度系数】0.3
【解析】1. 当开关S闭合后，电流从电源正极出发，依次经过L₁、开关S、L₂，最终回到电源负极，电流只有一条路径，因此灯L₁和L₂是串联的。2. 电压表的两个接线柱分别连接在L₂的两端，根据电压表并联在被测电路两端的规则，可知电压表测量L₂两端的电压。
【答案】串；L₂
【知识点】串联电路；电压表的使用
【点评】本题为电路基础题，考查串联电路的判断方法和电压表测量对象的确定，需掌握电流路径法判断串并联、电压表的连接特点，属于电路入门的常规题型。
【难度系数】0.3

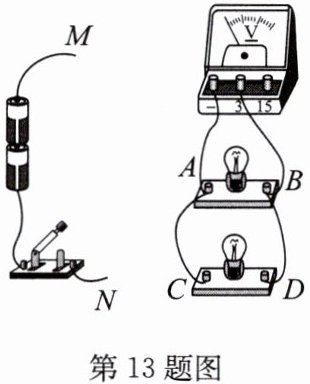

13. 小明做实验时，将电路连接成如图所示的情景. 若要将导线M、N与A、B、C、D四个接线柱中任意两个连接，使两灯构成并联，且开关闭合后电压表的指针正常偏转，共有几种接法（
A.两种
B.三种
C.四种
D.五种
C
）A.两种
B.三种
C.四种
D.五种
答案
13.C
解析
【分析】
要解决本题，需明确两个核心条件：①两灯并联，即两个灯泡两端分别连接到电源两极；②电压表指针正常偏转，需保证电压表正负接线柱接线正确（电流从正接线柱流入、负接线柱流出）。首先观察电路：接线柱A与C连通，B与D连通，因此A、C为同一电势点，B、D为同一电势点。导线M、N需各接一个接线柱，且分别来自A/C组和B/D组，同时满足电压表接线要求。
【解析】
1. 接线柱分组：由图可知，A与C导线相连，B与D导线相连，故A、C为一组，B、D为另一组。
2. 并联要求：两灯并联需将电源两极（M、N）分别接在两组接线柱上，即M、N各接一个不同组的接线柱。
3. 电压表正常偏转：电压表已接在A（负接线柱）和B（正接线柱），需保证B（或与B连通的D）电势高于A（或与A连通的C）电势，因此M接B/D组，N接A/C组。
4. 列举符合条件的接法：
M接B，N接A；
M接B，N接C；
M接D，N接A；
M接D，N接C；
共4种接法，满足两灯并联且电压表正常偏转。
【答案】
C
【知识点】
并联电路、电压表使用
【点评】
本题结合并联电路特点和电压表使用规则，需先分析接线柱的连接关系，再筛选符合条件的接法，考查学生的电路分析能力。
【难度系数】
0.5
要解决本题，需明确两个核心条件：①两灯并联，即两个灯泡两端分别连接到电源两极；②电压表指针正常偏转，需保证电压表正负接线柱接线正确（电流从正接线柱流入、负接线柱流出）。首先观察电路：接线柱A与C连通，B与D连通，因此A、C为同一电势点，B、D为同一电势点。导线M、N需各接一个接线柱，且分别来自A/C组和B/D组，同时满足电压表接线要求。
【解析】
1. 接线柱分组：由图可知，A与C导线相连，B与D导线相连，故A、C为一组，B、D为另一组。
2. 并联要求：两灯并联需将电源两极（M、N）分别接在两组接线柱上，即M、N各接一个不同组的接线柱。
3. 电压表正常偏转：电压表已接在A（负接线柱）和B（正接线柱），需保证B（或与B连通的D）电势高于A（或与A连通的C）电势，因此M接B/D组，N接A/C组。
4. 列举符合条件的接法：
M接B，N接A；
M接B，N接C；
M接D，N接A；
M接D，N接C；
共4种接法，满足两灯并联且电压表正常偏转。
【答案】
C
【知识点】
并联电路、电压表使用
【点评】
本题结合并联电路特点和电压表使用规则，需先分析接线柱的连接关系，再筛选符合条件的接法，考查学生的电路分析能力。
【难度系数】
0.5
