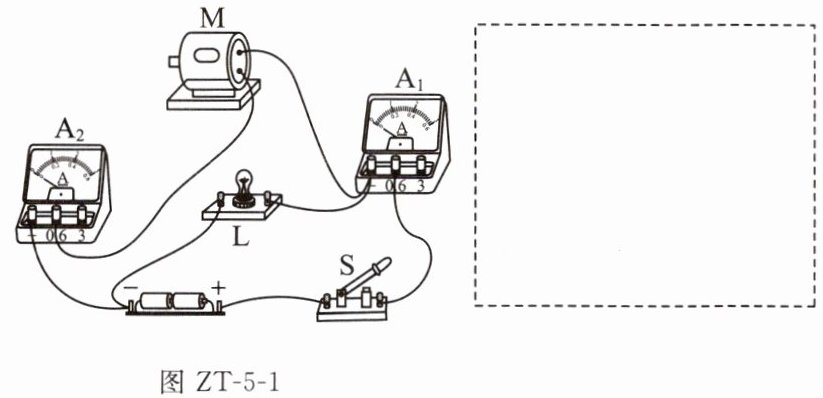

1.（2025信阳平桥区月考）根据图 ZT-5-1 所示的实物连线图，在虚线框内画出对应的电路图。

图 ZT-5-1

1.

【分析】首先观察实物连线，电流从电源正极流出，经开关S、电流表A₁后分为两条支路：一条支路经过灯泡L，另一条支路经过电动机M和电流表A₂，最后汇合回到电源负极。由此可知，电动机M与灯泡L并联，电流表A₁在干路，测量总电流；电流表A₂与电动机M串联，测量通过电动机的电流；开关S在干路，控制整个电路。画电路图时，需按照电流路径依次画出各元件，明确并联关系和电表的测量对象。
【解析】画电路图的步骤：1. 画出电源符号；2. 从电源正极开始，依次画出干路的开关S、电流表A₁；3. 将电路分为两条支路：一条支路连接灯泡L，另一条支路连接电流表A₂和电动机M，两条支路并联后回到电源负极，确保各元件的连接顺序和实物一致。
【答案】
【知识点】并联电路、电流表、电路图绘制
【点评】本题属于基础电路题，主要考查根据实物图画电路图的能力，核心是准确判断电路的连接方式（并联）和各电表的测量位置，难度适中。
【难度系数】0.5

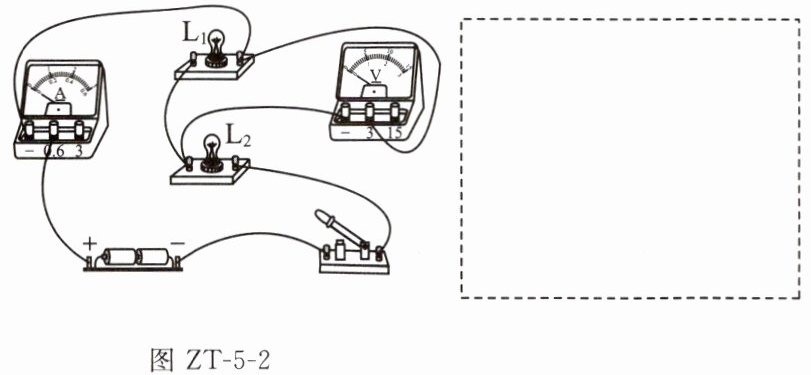

2. 根据如图 ZT-5-2 所示实物电路,在虚线框中画出对应的电路图。

图 ZT-5-2

2.

【分析】要画出实物对应的电路图，需先分析实物电路的连接：电流从电源正极出发，依次经过电流表、灯泡L₁、灯泡L₂、开关，最终回到电源负极，因此L₁与L₂串联；电流表串联在电路中，测量电路的总电流；电压表并联在L₁两端，测量L₁两端的电压。根据串联电路的连接逻辑，结合电表的测量对象，即可规范画出电路图。
【解析】按照“电源→电流表→L₁→L₂→开关→电源负极”的串联顺序，依次画出各元件符号，再将电压表并联在L₁的两端，确保元件符号规范、连接关系与实物一致。
【答案】
【知识点】串联电路、电路图绘制、电流表与电压表的使用
【点评】本题考查根据实物图画电路图，核心是准确判断电路的连接方式和电表的测量对象，需注意电路图的元件符号标准性和连接顺序的正确性。
【难度系数】0.5

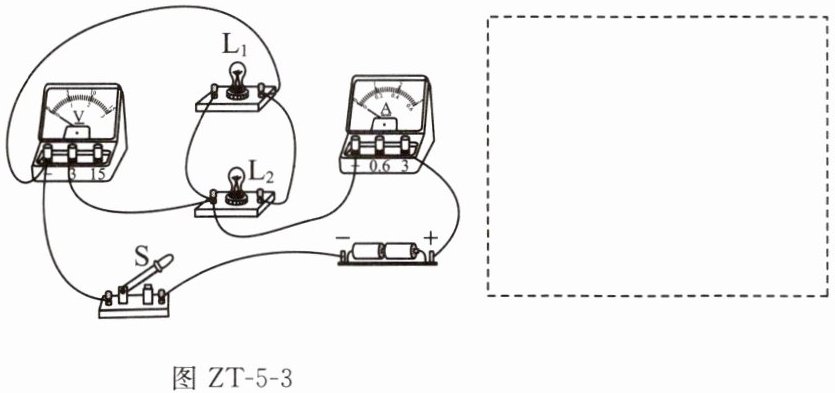

3.（2025兰州期中）如图ZT-5-3所示，请按照实物连接的情况将电路图画在虚线框内。

图ZT-5-3

3.

【分析】
先分析实物电路：电流从电源正极出发，经电流表后分为两条支路，一条支路通过L₁，另一条通过L₂，汇合后经开关回到电源负极，故L₁与L₂并联；电压表并联在L₁两端，测L₁的电压。画电路图时，需明确各元件的连接方式、电表的测量对象，对应实物连接规范绘制。
【解析】
1. 确定元件连接：电流表在干路，测总电流；L₁、L₂并联；电压表并联在L₁两端。2. 绘制步骤：从电源正极开始，依次画电流表，再画两条并联支路（分别为L₁、L₂），支路汇合后画开关，连接电源负极；最后将电压表并联在L₁两端，完成电路图。
【答案】

【知识点】
电路图绘制；串并联电路；电流表与电压表
【点评】
本题考查根据实物图画电路图，需准确判断电路连接方式和电表测量对象，是初中电学基础题，需掌握元件符号的规范使用。
【难度系数】
0.6

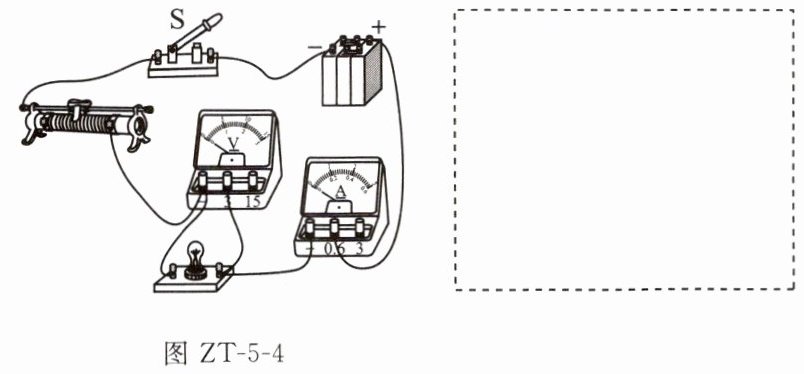

4.（2024武威凉州区模拟）根据如图ZT-5-4所示的实物图，在虚线框内画出对应的电路图。

4.

【分析】要画出实物图对应的电路图，需先梳理电流路径：电流从电源正极流出，依次经过电流表、灯泡、滑动变阻器、开关S，回到电源负极，各元件为串联关系；再确定电压表的连接位置，电压表并联在灯泡两端，测量灯泡的电压。按照“先串联核心电路，再并联电压表”的原则，结合标准电路元件符号作图即可。
【解析】1. 先画串联的核心电路：从电源正极开始，依次画出电流表、灯泡、滑动变阻器、开关S，最后连接电源负极，形成完整的串联回路；2. 再并联电压表：将电压表的两个接线柱对应接在灯泡的两端，确保电压表与灯泡并联；3. 保证电路图中元件符号规范、导线横平竖直，与实物连接关系一致。
【答案】
【知识点】电路图绘制、串联电路、电压表的使用
【点评】本题考查根据实物图画电路图，核心是理清电流路径和元件连接方式，属于基础电路作图题，需注意电压表的并联位置，难度适中。
【难度系数】0.6

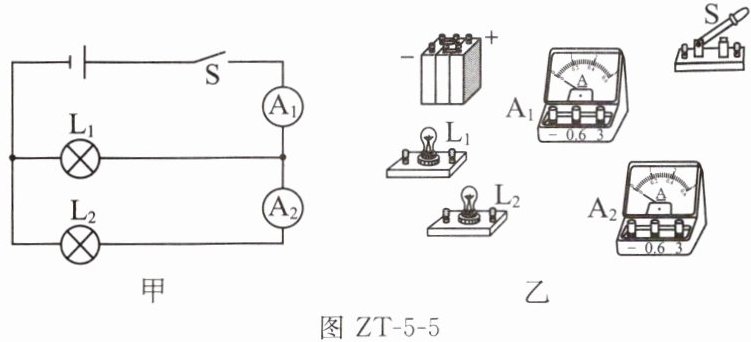

5. 请根据如图ZT-5-5甲所示电路图将图乙中的实物元件连接起来。（导线不可交叉） 图ZT-5-5

5.

【分析】首先分析图甲的电路结构：L₁与L₂并联，电流表A₁测干路总电流，电流表A₂测L₂支路的电流，开关S控制整个电路（位于干路）。连接实物时，需遵循“电流从电流表正接线柱流入、负接线柱流出”的规则，且导线不能交叉。解题思路为：先连接干路部分，再连接各支路：从电源正极出发，依次连接开关S、电流表A₁，之后电流分为两条支路，一条支路连接L₁回到电源负极，另一条支路连接电流表A₂和L₂回到电源负极，确保电流表正负接线柱正确，导线不交叉。
【解析】连接步骤：1. 从电源正极出发，连接开关S的一端，开关S的另一端连接电流表A₁的正接线柱；2. 电流表A₁的负接线柱分为两路：一路连接L₁的一个接线柱，L₁的另一个接线柱连接电源负极；另一路连接电流表A₂的正接线柱，电流表A₂的负接线柱连接L₂的一个接线柱，L₂的另一个接线柱连接电源负极。最终形成的电路符合甲图的并联结构，导线无交叉。
【答案】
【知识点】并联电路连接；电流表的使用
【点评】本题考查根据电路图连接实物电路，需明确电路串并联关系、电流表测量对象及接线规则，属于电学基础操作题，难度适中。
【难度系数】0.6

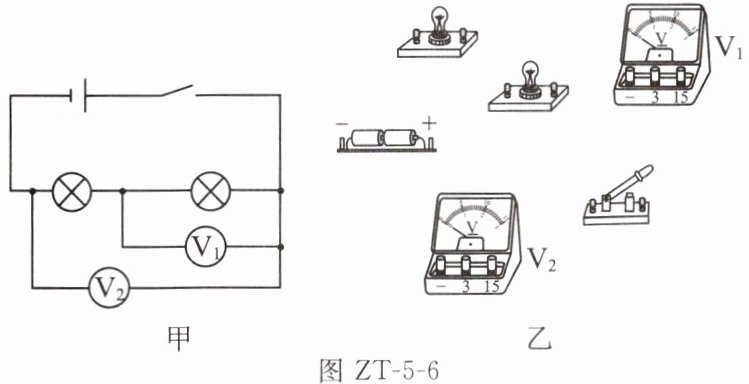

6. 按照如图ZT-5-6甲所示的电路图，将图乙中的实物元件连接起来。
图ZT-5-6

6.

【分析】
首先明确图甲的电路结构：两灯泡串联，电压表V₁测右侧灯泡两端电压，电压表V₂测电源（两灯泡总）电压。连接实物时，先串联主电路，再按电压表“正进负出”的规则并联对应电路，两节干电池总电压约3V，电压表选0~3V量程即可。
【解析】
连接步骤：

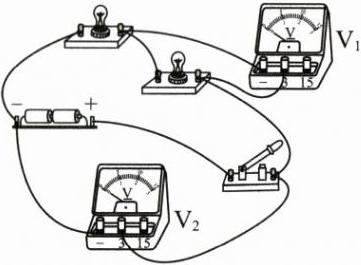

1. 串联主电路：从电源正极出发，依次连接开关、右侧灯泡、左侧灯泡，最后回到电源负极，完成串联电路的搭建；
2. 连接V₁：将V₁的正接线柱接右侧灯泡靠近开关的一端，负接线柱接右侧灯泡靠近左侧灯泡的一端，保证电流正进负出；
3. 连接V₂：将V₂并联在两灯泡两端（电源两端），正接线柱接左侧灯泡靠近电源负极的一端，负接线柱接开关靠近电源正极的一端，遵循电压表接线规则。
【答案】

【知识点】
串联电路、电压表的使用
【点评】
本题考查串联电路实物连接及电压表的正确使用，是电学基础操作题，需明确电路结构和电压表接线规则。
【难度系数】
0.5

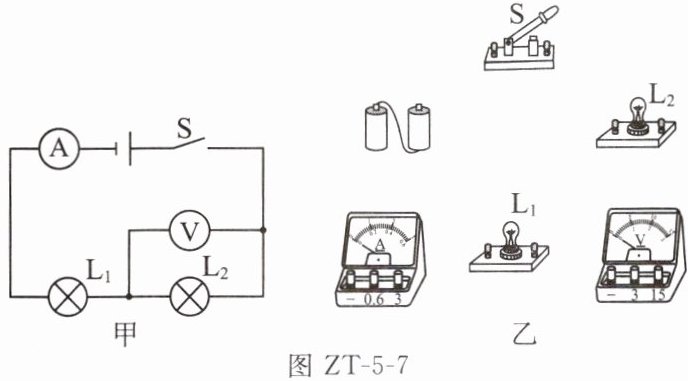

7. 根据如图 ZT-5-7 甲所示的电路图，将图乙中的实物电路连接起来。

图 ZT-5-7

7.

【分析】首先观察图甲的电路图，明确电路结构：L₁与L₂串联，电流表测电路总电流，电压表并联在L₂两端。连接实物时，需遵循电表“电流正进负出”的规则，先连接串联主电路，再并联电压表。
【解析】连接步骤：1. 串联主电路：从电源正极出发，依次连接开关S、灯泡L₂、灯泡L₁、电流表，最终回到电源负极，形成“电源→开关→L₂→L₁→电流表→电源”的闭合串联回路；2. 并联电压表：将电压表并联在L₂两端，电压表正接线柱接L₂靠近开关的一端，负接线柱接L₂靠近L₁的一端，选择0~3V量程（适配两节干电池的总电压）。
【答案】
【知识点】串联电路连接、电流表使用、电压表使用
【点评】本题考查根据电路图连接实物电路，核心是掌握串联电路的电流路径和电表的使用规则，属于基础电路操作题，需注意电表正负接线柱的接法。
【难度系数】0.5

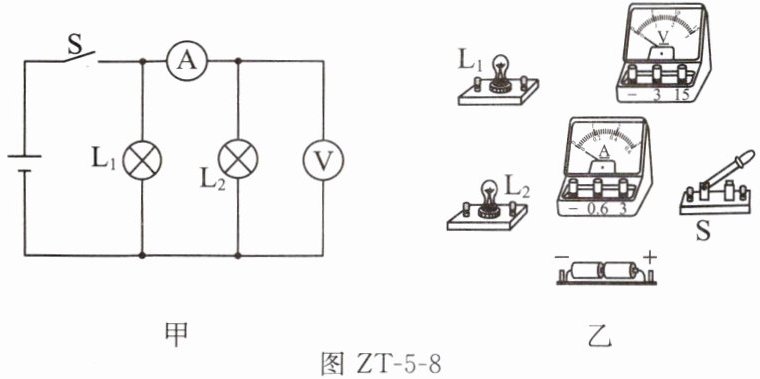

8. 如图ZT-5-8所示，已知电源电压为3 V，闭合开关，通过灯泡L₁、L₂的电流分别为1 A和0.5 A，请根据电路图甲用笔画线代替导线连接实物图乙。（电表选择合适的测量范围，导线不交叉）

图ZT-5-8

8.

【分析】首先明确图甲的电路结构：L₁与L₂并联，开关S在干路控制整个电路，电流表A与L₂串联，测量L₂支路的电流，电压表V并联在L₂两端（即并联在电源两端）。电源电压为3V，因此电压表选0~3V量程；L₂的电流为0.5A，电流表选0~0.6A量程，且电表需遵循“正进负出”的接线规则。连接实物时，先梳理干路与支路的连接路径，确保导线不交叉，再对应电表的量程和接线要求完成连接。
【解析】1. 确定电表量程：电源电压3V，电压表选0~3V量程；L₂电流0.5A，电流表选0~0.6A量程，电表均正进负出。
2. 连接干路：从电源正极出发，连接开关S，开关另一端接并联电路的干路节点。
3. 连接L₁支路：干路节点→L₁→电源负极，形成第一条支路。
4. 连接L₂支路：干路节点→电流表（0.6A接线柱接正，负接线柱接L₂）→L₂→电源负极，形成第二条支路。
5. 连接电压表：电压表3V接线柱接L₂的正极端，负接线柱接L₂的负极端（或电源两端），完成所有连接，导线不交叉。
【答案】
【知识点】并联电路连接、电流表使用、电压表使用
【点评】本题考查实物电路的连接，需先分析电路图的串并联关系、电表测量对象及量程选择，连接时注意电表正负接线柱和导线不交叉，属于基础电路操作题。
【难度系数】0.3
