4. (2025广西)将下列物体接入如图15-F-10所示电路的A、B两点间,可使小灯泡发光的是（）


A.玻璃片
B.塑料尺
C.橡皮筋
D.金属棒

4.D

【分析】要使小灯泡发光，电路需形成通路，因此接入A、B两点间的物体必须是容易导电的导体，若为不容易导电的绝缘体，电路会断路，小灯泡无法发光。解题时需判断各选项物体属于导体还是绝缘体。
【解析】小灯泡发光的条件是电路为通路，即A、B间接入的物体能导电。常见的绝缘体包括玻璃、塑料、橡皮筋等，导体包括金属等。选项A玻璃片、B塑料尺、C橡皮筋均为绝缘体，接入后电路断路，灯泡不发光；选项D金属棒是导体，接入后电路形成通路，小灯泡发光。
【答案】D
【知识点】导体与绝缘体、电路通路
【点评】本题考查导体和绝缘体的区分，结合电路通路的条件进行判断，属于基础题型，需牢记常见的导体和绝缘体实例。
【难度系数】0.8

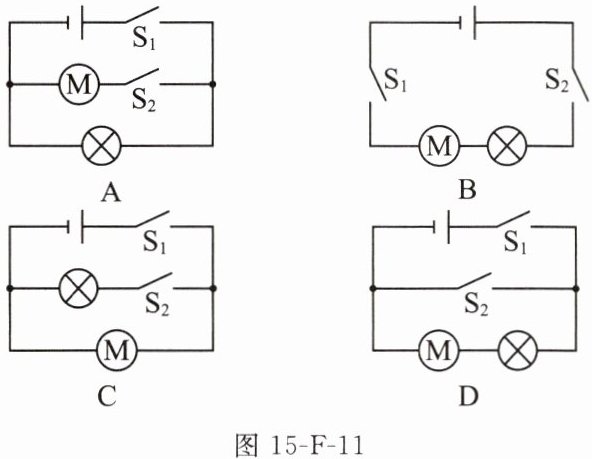

5. (2025 凉山州)我国的无人机技术现已处于国际领先水平。物理兴趣小组的同学们把无人机内部电路简化为由$S_1$、$S_2$控制的简单电路，当闭合开关$S_1$时指示灯亮起，再闭合开关$S_2$时电动机启动，无人机起飞。图15-F-11中与上述无人机简易电路相符的是 ()

5.A

【分析】
首先明确题目要求：闭合开关$S_1$时指示灯亮起，再闭合开关$S_2$时电动机启动，说明$S_1$是干路开关，控制整个电路；指示灯与电动机为并联关系，$S_2$仅控制电动机支路。接下来逐一分析各选项的电路结构，判断是否符合题目功能要求。
【解析】
选项A：$S_1$在干路，闭合$S_1$时，电流经$S_1$后分为两条支路：一条经过灯泡，使指示灯亮起；另一条经过电动机和$S_2$，再闭合$S_2$时，电动机支路接通，电动机启动，完全符合题目要求。
选项B：电动机与灯泡串联，只有$S_1$、$S_2$都闭合时电路才导通，闭合$S_1$时用电器均不工作，不符合要求。
选项C：$S_1$在干路，闭合$S_1$时电动机工作，灯泡需闭合$S_2$才工作，不满足“闭合$S_1$时指示灯亮起”的要求。
选项D：$S_2$闭合时会短路电动机和灯泡所在支路，造成电源短路，不符合电路安全要求，也不符合题目功能。
【答案】
A
【知识点】
并联电路、电路设计
【点评】
本题考查根据实际功能设计电路，需明确开关的控制作用和用电器的连接方式，通过逐一分析各选项电路即可得出正确答案，难度适中。
【难度系数】
0.5

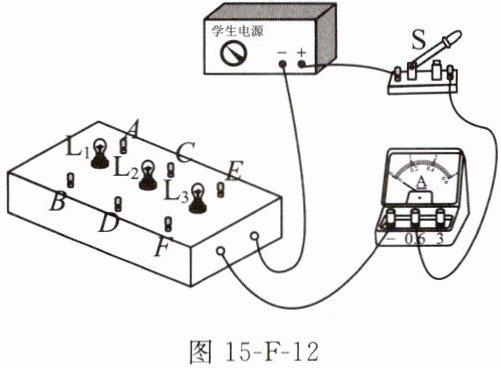

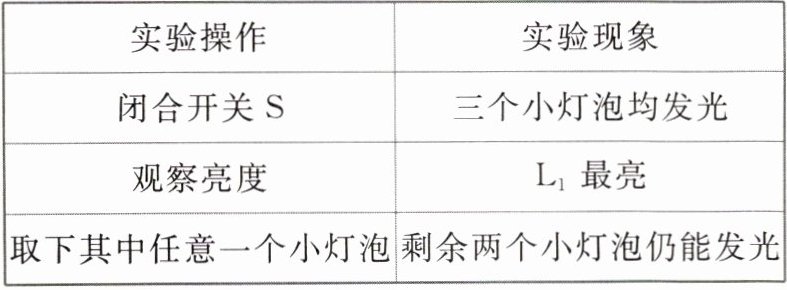

6.（2025陕西B卷改编）小明对一个电学暗箱进行了实验探究。如图15-F-12所示，A、B是小灯泡$\mathrm{L}_1$的接线柱，C、D是小灯泡$\mathrm{L}_2$的接线柱，E、F是小灯泡$\mathrm{L}_3$的接线柱。实验操作及对应的现象如表所示。下列分析正确的是 （）



A.暗箱中的三个小灯泡串联
B.暗箱中的三个小灯泡规格相同
C.取下其中任意一个小灯泡，电流表示数变小
D.若用电流表分别测量通过三个小灯泡的电流，则电流表示数相等

6.C

【分析】
本题为电学暗箱电路分析题，需结合串、并联电路的特点逐一判断选项：串联电路各用电器相互影响，取下任意用电器电路断路；并联电路各支路独立，总电流等于各支路电流之和，取下任意支路用电器总电流减小。据此分析各选项是否符合电路规律。
【解析】
选项A：若三个小灯泡串联，取下任意一个小灯泡会导致电路断路，电流表示数变为0，与选项C中“电流表示数变小”矛盾，故暗箱中三个小灯泡不是串联，A错误；
选项B：并联电路中，仅当各支路小灯泡规格相同时，通过的电流才相等，题目未说明三个小灯泡规格相同，无法得出该结论，B错误；
选项C：并联电路各支路独立工作，总电流等于各支路电流之和，取下任意一个小灯泡，该支路电流消失，总电流减小，电流表示数变小，C正确；
选项D：只有规格相同的小灯泡并联时，通过的电流才相等，题目未提及三个小灯泡规格相同，无法得出电流相等的结论，D错误。
【答案】
C
【知识点】
串并联电路特点、并联电路电流规律
【点评】
本题考查串并联电路的基本特点，需结合实验现象分析电路连接方式，区分串并联电路的电流规律，属于基础电学应用题。
【难度系数】
0.5

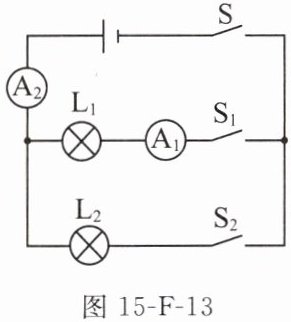

7. (2024云南)如图15-F-13所示的电路中，电源电压恒定，闭合开关S、S₁和S₂，灯L₁、L₂都正常发光，下列说法正确的是 ()


A.电流表A₂测通过灯L₂的电流
B.电流表A₁和A₂示数相等
C.断开S₂，电流表A₂示数变小
D.断开S₂，灯L₁变暗

7.C

【分析】首先明确电路结构：闭合开关S、S₁和S₂时，灯L₁与L₂并联。电流表A₁与L₁串联，测L₁支路的电流；电流表A₂在干路，测干路总电流。接下来逐一分析选项：先判断各电流表的测量对象，再结合并联电路的电流规律、用电器的工作特点分析选项正误。
【解析】
当闭合S、S₁和S₂时，L₁与L₂并联：
1. 电流表A₁与L₁串联，测通过L₁的电流；电流表A₂在干路，测干路总电流，因此A选项“电流表A₂测通过灯L₂的电流”错误。
2. 根据并联电路电流规律，干路电流等于各支路电流之和，即$I_{A2}=I_{A1}+I_{L2}$，所以A₁示数小于A₂示数，B选项错误。
3. 断开S₂后，L₂所在支路断路，电路变为只有L₁的简单电路，此时A₂只测L₁的电流，原来A₂测L₁和L₂的总电流，因此A₂示数变小，C选项正确。
4. 并联电路各支路独立工作、互不影响，断开S₂后，L₁两端电压仍为电源电压，其电阻不变，根据$I=\frac{U}{R}$，通过L₁的电流不变，实际功率不变，所以灯L₁亮度不变，D选项错误。
【答案】C
【知识点】并联电路电流规律、电流表的使用
【点评】本题考查并联电路的特点及电流表的测量对象，需明确开关通断时的电路连接方式，结合并联电路规律分析，难度适中。
【难度系数】0.6

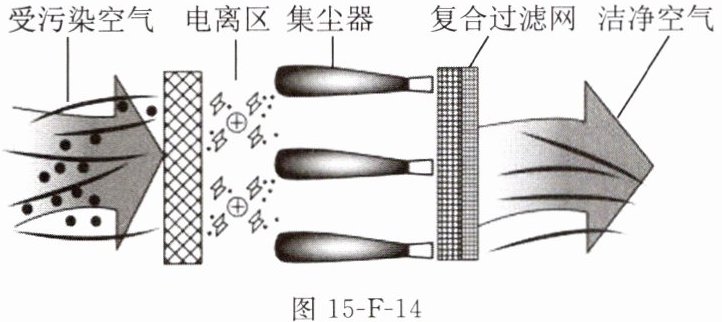

8. (2025兰州)为了提升人们的生活品质，一些家庭安装了空气净化器，其工作原理如图15-F-14所示。受到污染的空气被净化器吸入后，颗粒物进入电离区带上电荷，然后在集尘器上被带电金属网捕获。金属网吸引颗粒物的原理是。

8. 异种电荷相互吸引

【分析】首先明确题目中颗粒物在电离区带上电荷，集尘器的金属网为带电体，回忆电荷间的相互作用规律：同种电荷相互排斥，异种电荷相互吸引。由此可知，金属网与颗粒物所带电荷为异种电荷，金属网会对颗粒物产生吸引力，这就是捕获颗粒物的原理。
【解析】根据电荷间的相互作用规律，异种电荷相互吸引。受污染空气中的颗粒物进入电离区后带上电荷，集尘器的带电金属网与颗粒物带异种电荷，因此金属网对颗粒物产生吸引力，将其捕获，所以金属网吸引颗粒物的原理是异种电荷相互吸引。
【答案】异种电荷相互吸引
【知识点】电荷间的相互作用
【点评】本题结合空气净化器的工作原理，考查电荷间的相互作用规律，将物理知识与生活实际相联系，难度较低，属于基础题，体现了物理知识在生活中的应用。
【难度系数】0.7

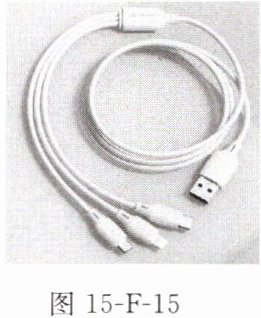

9.（2025兰州）电动汽车是指以车载蓄电池驱动电机行驶的车辆，当给汽车充电时，蓄电池相当于（选填“用电器”或“电源”）。如图所示是某款车载充电线，可供三部手机同时充电，充电时三部手机的连接方式是（选填“串联”或“并联”），若拔掉其中一部手机，则电路中的总电流将（选填“变大”“变小”或“不变”）。

9. 用电器 并联 变小

【分析】
要解决这道题，需明确电路中电源与用电器的区别、用电器连接方式的判断方法，以及并联电路的电流规律：
1. 区分电源和用电器：电源是提供电能的装置，用电器是消耗电能的装置，充电时蓄电池消耗电能，需据此判断其角色；
2. 判断用电器连接方式：多部用电器同时工作且互不影响时，连接方式为并联，串联会相互干扰，据此判断手机充电的连接形式；
3. 分析总电流变化：并联电路总电流等于各支路电流之和，拔掉一部手机会减少支路数量，据此推导总电流的变化。
【解析】
1. 给电动汽车的蓄电池充电时，蓄电池消耗电能，将电能转化为化学能储存起来，因此此时蓄电池相当于用电器（电源提供电能，用电器消耗电能）；
2. 多部手机充电时，为保证各手机独立工作、互不影响，它们的连接方式是并联（串联电路中各用电器相互影响，无法独立工作）；
3. 并联电路的总电流等于各支路电流之和，拔掉其中一部手机后，电路中的支路数量减少，总电流将变小。
【答案】
用电器；并联；变小
【知识点】
电路的组成；并联电路的特点；并联电路的电流规律
【点评】
本题结合生活中的充电场景，考查电路的基础概念，属于初中物理的基础题型，需要学生掌握电源与用电器的区分、串并联电路的特点及并联电路的电流规律，难度较低。
【难度系数】
0.7
