1. 我们知道，水从高处向低处流，是因为重力的方向是竖直向下的。同样，电荷的定向移动也是因为有力的作用，这个力是由导体两端的电压提供的。电路中，电源的作用是：。

1. 给电路两端提供电压

【分析】首先，题目中提到电荷定向移动需要导体两端有电压，而电源是电路中提供电压的装置。我们需要结合电学基础概念，回忆电源在电路中的核心功能，从而确定答案。
【解析】在电路中，电压是使电荷定向移动形成电流的原因，电源的作用就是为电路两端提供电压，以此驱动电荷定向移动形成电流，这是电学的基础知识点。
【答案】给电路两端提供电压
【知识点】电源的作用、电压的来源
【点评】本题考查电学基础概念，属于对电源作用的直接识记类题目，是电路部分的核心基础知识，难度较低，需要学生准确记忆相关内容。
【难度系数】0.7

2. 电源是一种能将储存的其他形式的能转化为的装置，如干电池工作时是把转化为电能。

2. 电能 化学能

【分析】首先回忆电源的核心功能：电源是为电路提供电能的装置，本质是将其他形式的能量转化为电能；再结合常见电源（干电池）的工作原理，干电池依靠内部化学反应释放能量，属于化学能转化为电能的装置，据此可推导答案。
【解析】根据电源的定义：电源是能将其他形式的能转化为电能的装置；干电池是化学电源，工作时通过内部化学反应，将储存的化学能转化为电能，因此两个空依次填电能、化学能。
【答案】电能 化学能
【知识点】电源的能量转化 干电池的能量转化
【点评】本题为电学基础概念识记题，考察对电源功能及常见干电池能量转化的掌握，属于入门级基础知识点，难度较低。
【难度系数】0.9

3. 在国际单位制中，电压的单位是，简称伏，符号是V，常用的单位还有千伏(kV)、毫伏(mV)等，1 mV= V。

3. 伏特 10^-3

【分析】本题考查电压的国际单位及单位换算，首先需牢记电压的国际单位名称，再根据词头“毫”对应的进制完成单位换算。
【解析】在国际单位制中，电压的单位是伏特，简称伏，符号为V；“毫（m）”是国际单位制的词头，代表10⁻³，因此1 mV = 10⁻³ V。
【答案】伏特；10⁻³
【知识点】电压的单位；单位换算
【点评】本题属于物理基础识记类题目，考查电压的基本单位及简单单位换算，难度较低，侧重对物理基本概念的掌握。
【难度系数】0.9

4. 电压表是测量电路两端电压大小的仪表，测量方法是把电压表（选填“串联”或“并联”）在被测电路的两端。将电压表接入电路中时，需要让电流从电压表的流入，从流出。

4. 并联 正接线柱 负接线柱

【分析】
本题考查电压表的正确使用方法，属于电学基础知识点。解题时需牢记电压表的连接规则，注意区分电压表与电流表的使用差异，准确记忆电流流向要求即可得出答案。
【解析】
根据电压表的使用规则：① 测量电路两端电压时，电压表应并联在被测电路两端，这样才能使电压表两端电压与被测电路两端电压相等，保证测量准确；② 接入电路时，电流必须从电压表的正接线柱流入，从负接线柱流出，否则电压表指针会反向偏转，无法正常测量甚至损坏电表。因此依次填入对应内容。
【答案】
并联 正接线柱 负接线柱
【知识点】
电压表的使用、电学仪器的使用
【点评】
本题聚焦电压表的基础使用规则，是初中物理电学入门的核心考点，主要考察学生对基础仪器操作的记忆与区分，属于难度较低的基础题。
【难度系数】
0.7

例1 实验室用的电压表和电流表的刻度盘零刻度线并不位于最左侧，而是还有负刻度线，这有什么用处？
解析 当电表通电时，其中的线圈中就有电流通过，于是就带动指针的偏转（电流在磁场中受力的作用），至于向哪个方向偏转，与线圈中电流的方向有关。当我们按照要求正确连接电路时，指针向右侧偏转，反之就向左侧偏转。有时可能出现连接错误，导致指针向左偏转，负刻度线的设置使指针不容易被损坏。

解：
电压表和电流表的指针偏转方向与流入电表的电流方向有关：按照操作规范正确连接电表时，电流从电表的正接线柱流入、负接线柱流出，指针向零刻度线右侧的正刻度区域偏转，可正常完成测量读数。
若实验中不慎将电表的正负接线柱接反，电流反向流入电表，指针会向零刻度线左侧偏转，负刻度线的设置为向左偏转的指针预留了活动空间，可避免指针被反向打弯损坏，同时也能直观提示使用者电表的正负接线柱接反了。

【分析】
要解答负刻度线的用处，需先明确电表的工作原理：电流表、电压表的指针偏转方向由流入电表的电流方向决定，正确接线时电流从正接线柱流入、负接线柱流出，指针向右侧正刻度区域偏转；若接线错误，电流反向，指针会向左偏转。负刻度线的设置需结合正常和错误接线两种场景分析其作用。
【解析】
电流表、电压表的指针偏转方向与流入电表的电流方向有关：按照操作规范正确连接电表时，电流从电表的正接线柱流入、负接线柱流出，指针向零刻度线右侧的正刻度区域偏转，可正常完成测量读数。若实验中不慎将电表的正负接线柱接反，电流反向流入电表，指针会向零刻度线左侧偏转，负刻度线的设置为向左偏转的指针预留了活动空间，可避免指针被反向打弯损坏，同时也能直观提示使用者电表的正负接线柱接反了。
【答案】
解：
电压表和电流表的指针偏转方向与流入电表的电流方向有关：按照操作规范正确连接电表时，电流从电表的正接线柱流入、负接线柱流出，指针向零刻度线右侧的正刻度区域偏转，可正常完成测量读数。
若实验中不慎将电表的正负接线柱接反，电流反向流入电表，指针会向零刻度线左侧偏转，负刻度线的设置为向左偏转的指针预留了活动空间，可避免指针被反向打弯损坏，同时也能直观提示使用者电表的正负接线柱接反了。
【知识点】
电流表与电压表的使用；通电导体在磁场中受力
【点评】
本题结合电表实际使用场景，考查电表工作原理与接线规范，引导学生理解电表设计的合理性，贴近实验操作，强化学生对电表使用要求的掌握，属于基础应用类题目。
【难度系数】
0.7

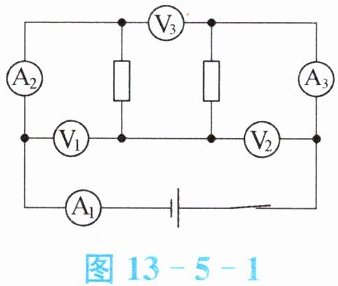

例2 图13-5-1所示的电路中，三个电压表示数$U_1$、$U_2$、$U_3$的关系是，三个电流表示数$I_1$、$I_2$、$I_3$的关系是。
解析 此电路为串联电路，电压表$V_3$测的是干路电压，$V_1$和$V_2$分别测量一个电阻两端的电压，所以$U_3=U_1+U_2$。串联电路中各处的电流相等，所以$I_1=I_2=I_3$。

图13-5-1

解：
由图可知，两个定值电阻串联，三个电流表均串联在该串联电路中，根据串联电路的电流特点：串联电路中各处电流相等，可得$I_1=I_2=I_3$。
电压表$V_1$测量左侧电阻两端的电压，电压表$V_2$测量右侧电阻两端的电压，电压表$V_3$测量电路的总电压，根据串联电路的电压特点：串联电路的总电压等于各部分电路两端电压之和，可得$U_3=U_1+U_2$。

【分析】首先判断电路连接方式，观察电路图可知两个电阻串联。电流表串联在电路中，用于测量电路电流，根据串联电路电流特点可确定电流关系；电压表并联在被测电路两端，需明确每个电压表的测量对象：V₁测左侧电阻电压，V₂测右侧电阻电压，V₃测总电压，再结合串联电路电压特点推导电压关系。
【解析】三个电流表A₁、A₂、A₃均串联在串联电路中，根据串联电路电流规律：串联电路各处电流相等，因此I₁=I₂=I₃；电压表V₁测左侧电阻两端电压，V₂测右侧电阻两端电压，V₃测串联电路总电压，根据串联电路电压规律：串联电路总电压等于各部分电路两端电压之和，因此U₃=U₁+U₂。
【答案】U₃=U₁+U₂；I₁=I₂=I₃
【知识点】串联电路电流规律、串联电路电压规律
【点评】本题考查串联电路的电流和电压基本规律，核心是正确分析电路连接方式及各电表的测量对象，属于基础应用类题目，难度适中。
【难度系数】0.6

1. 完成下列单位换算：500 V= kV= mV。

$1. 0.5 5×10^5$

【分析】首先明确电压单位kV、V、mV的换算进率：1kV=10³V，1V=10³mV。单位换算时，小单位换大单位除以进率，大单位换小单位乘以进率，据此计算500V对应的kV和mV数值即可。
【解析】根据电压单位换算关系：
1. 换算为kV：因为1kV=10³V，所以500V = 500 × 10⁻³ kV = 0.5 kV；
2. 换算为mV：因为1V=10³mV，所以500V = 500 × 10³ mV = 5×10⁵ mV。
【答案】0.5；5×10⁵
【知识点】电压单位换算
【点评】本题是基础的物理单位换算题，只需牢记电压单位间的进率就能快速解答，属于易得分题。
【难度系数】0.9
