2. 下列电源的电压为2 V的是（）。

A.一节干电池两端的电压
B.三个蓄电池串联成蓄电池组的电压
C.一个蓄电池两接线柱之间的电压
D.照明电路的电压

2. C

【分析】
要解决本题，需牢记常见电源的标准电压值，逐个分析选项对应的电压是否为2V，通过回忆各电源的电压参数来判断正确选项。
【解析】
逐一分析各选项：
选项A：一节干电池两端的电压为1.5V，不是2V，不符合要求；
选项B：单个蓄电池电压为2V，三个蓄电池串联后总电压为2V×3=6V，不是2V，不符合要求；
选项C：单个蓄电池两接线柱之间的电压为2V，符合题目要求；
选项D：照明电路（家庭电路）的电压为220V，不是2V，不符合要求。
综上，答案为C。
【答案】
C
【知识点】
常见电源电压、蓄电池电压
【点评】
本题考查对常见电源电压的基础识记，属于概念类简单题目，只要准确记住各电源的标准电压就能快速解答，难度较低。
【难度系数】
0.9

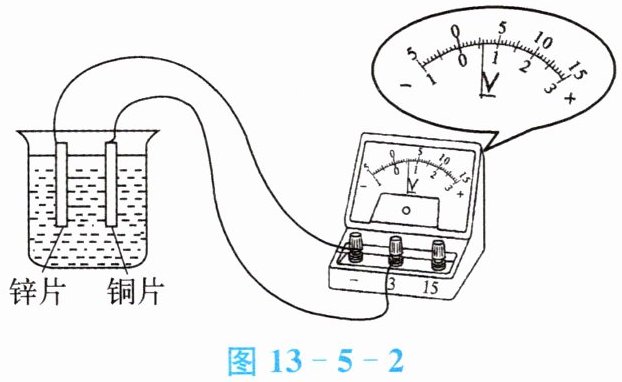

3. 如图13-5-2所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。观察电压表的接线和指针偏转可知，锌片是盐水电池的极，电池的电压为V。此时电压表相当于电路中的（选填“用电器”或“电源”）。

3. 负 0.6 用电器

【分析】
要解决这道题，需分三步思考：①判断电池正负极：根据电压表“电流从正接线柱流入、负接线柱流出”的使用规则，结合接线情况判断锌片的极性；②读取电压：先确定电压表的量程和分度值，再依据指针位置读取电压值；③判断电压表的角色：从电路元件功能区分，电源提供电能，电压表工作时消耗电能，据此判断其相当于用电器还是电源。
【解析】
1. 判断电池正负极：电压表的使用要求是电流从正接线柱接入，负接线柱流出。由图可知，电压表的“-”接线柱连接锌片，“3”接线柱（正接线柱）连接铜片，说明电流从铜片流入电压表正接线柱，从负接线柱流出到锌片，因此锌片是盐水电池的负极。
2. 读取电池电压：电压表选用0~3V量程，该量程下分度值为0.1V，指针指向0.6V刻度处，所以电池电压为0.6V。
3. 判断电压表的角色：电源是提供电能的装置，电压表工作时需要消耗电能来显示电压，因此相当于电路中的用电器。
【答案】
负；0.6；用电器
【知识点】
电压表的使用；电压的测量；电路元件
【点评】
本题结合盐水电池考查电压表的使用、电池极性判断及电路元件识别，属于电学基础题，侧重对基本知识点的应用，难度较低。
【难度系数】
0.8

4. 复读机工作时需要6 V的电源，这可以由节新的干电池（选填“串联”或“并联”）而成。

4. 4 串联

【分析】首先明确每节新干电池的电压为1.5V，串联电池组的总电压等于各节电池电压之和，并联电池组总电压与单节电池电压相等。要得到6V电源，需计算所需干电池节数，再确定连接方式。
【解析】每节新干电池电压是1.5V，串联电池组的总电压等于各串联电池电压之和，并联电池组总电压等于单节电池电压。要获得6V电源，所需干电池节数为：$6V ÷ 1.5V/节 = 4节$；并联无法提升总电压，因此需将4节干电池串联。
【答案】4；串联
【知识点】串联电路电压规律，干电池电压
【点评】本题考查串联电池组的电压规律，属于电学基础知识点，需牢记干电池电压及串并联电池组的电压特点，难度较低。
【难度系数】0.8

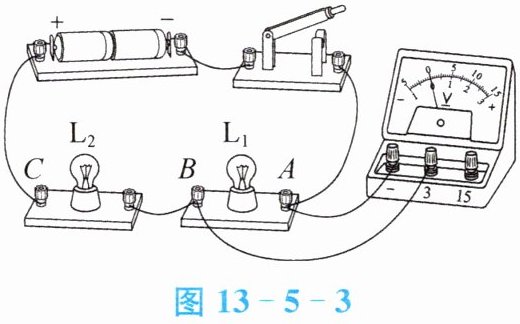

5. 在探究串联电路的电压关系时，某同学连接的电路如图13-5-3所示，他先用电压表正确地测量了灯泡$\mathrm{L}_1$两端的电压，为了测量灯泡$\mathrm{L}_2$两端的电压，他想将连接电压表的导线A点的那一端直接改接到电路中的C点，而保持接B点的不动。你认为这种接法是（选填“正确”或“不正确”）的，理由是。

5. 不正确 电压表的正、负接线柱会接反

【分析】
要判断该接法是否正确，需依据电压表“电流从正接线柱流入，负接线柱流出”的使用规则。先明确电路中电流路径：电源正极→C→L₂→B→L₁→A→开关→电源负极，因此各点电势关系为φ_C ＞ φ_B ＞ φ_A。原来正确测量L₁两端电压时，电压表正接线柱接高电势的B点，负接线柱接低电势的A点，符合规则。若将接A点的导线改接到C点，保持接B点的导线不动，会导致电压表接线柱的电势匹配错误，违反使用规则。
【解析】
电压表的正确使用要求电流从正接线柱流入，负接线柱流出。由电路电流路径可知，φ_C ＞ φ_B ＞ φ_A。测量L₁两端电压时，正确接法是电压表正接线柱接B（高电势），负接线柱接A（低电势）。若将连接电压表的A端导线改接到C点，保持接B点的导线不动，则电压表正接线柱接B，负接线柱接C，此时φ_C ＞ φ_B，电流会从电压表的负接线柱流入、正接线柱流出，违反电压表使用规则，因此该接法不正确。
【答案】
不正确 电压表的正、负接线柱会接反
【知识点】
电压表的使用、串联电路的电压
【点评】
本题考查电压表的正确使用，核心是判断接线柱是否“正进负出”，需结合电路电势分析接线的合理性，是基础的电路仪器使用题。
【难度系数】
0.3

6. 下列关于电源、电压的说法中错误的是（）。

A.电压是形成电流的原因
B.电源是提供电压的装置
C.电路两端有电压，电路中就有电流
D.不同的电源在电路两端产生的电压一般不同

6. C

【分析】本题是关于电源、电压与电流关系的概念辨析题，需逐一分析每个选项，结合相关物理概念判断说法的正误，最终找出错误选项。首先回忆核心知识点：电压是形成电流的原因，电源提供电压，电路中产生电流的条件是有电压且电路为通路，不同电源的电压通常不同，据此逐一核对选项即可。
【解析】对各选项分析如下：
A选项：电压能推动自由电荷定向移动，是形成电流的原因，说法正确；
B选项：电源的功能就是为电路提供电压，说法正确；
C选项：电路两端有电压，但如果电路是断路状态，电路中不会有电流，因此“有电压就有电流”的说法错误；
D选项：不同电源的内部特性不同，在电路两端产生的电压一般不同，说法正确。
综上，错误的说法是C选项。
【答案】C
【知识点】电压与电流的关系；电源的作用
【点评】本题考查电源、电压和电流的基础概念，重点需牢记电路中产生电流的两个必要条件（有电压+通路），避免混淆概念导致错选，属于基础概念题。
【难度系数】0.7

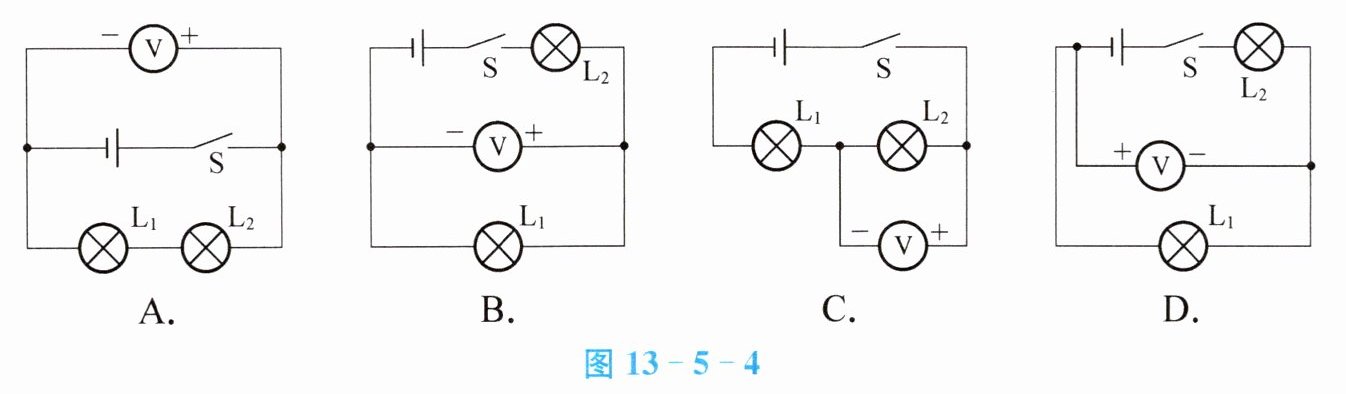

7. 在图13-5-4所示的电路图中，能用电压表正确测出灯$\mathrm{L}_1$两端电压的是（）。

图13-5-4

7. B

【分析】要判断电压表能否正确测出灯$\mathrm{L}_1$两端电压，需依据电压表的使用规则：①电压表应并联在被测用电器$\mathrm{L}_1$两端；②电流需从电压表的正接线柱流入，负接线柱流出。逐一分析各选项中电压表的连接是否符合这两个规则，即可得出答案。
【解析】
选项A：电压表串联在电路中，且正负接线柱接反，无法正确测量$\mathrm{L}_1$两端电压，错误；
选项B：电压表并联在$\mathrm{L}_1$两端，电流从电压表的“+”接线柱流入、“-”接线柱流出，符合使用规则，能正确测出$\mathrm{L}_1$两端电压，正确；
选项C：下方电压表虽并联在$\mathrm{L}_1$两端，但正负接线柱接反，接线错误，无法正确测量，错误；
选项D：电压表并联在$\mathrm{L}_1$两端，但正负接线柱接反，电流从负接线柱流入，接线错误，错误。
【答案】B
【知识点】电压表的使用、电路连接
【点评】本题考查电压表的正确使用，核心是掌握电压表的并联要求和正负接线柱的接法，属于基础题型，需仔细分析每个选项的接线情况。
【难度系数】0.5
