8. 如果某次电学实验不能正常进行，需要判断干电池是否报废，可取一节干电池，用电压表来测量它的电压。下列步骤中正确的是(
① 把电压表的正接线柱与干电池的负极接触，负接线柱与正极接触
② 在刻度盘上读出电压值
③ 选择电压表的量程为0~3 V
④ 把电压表的负接线柱与干电池的负极接触，正接线柱与正极接触
⑤ 选择电压表的量程为0~15 V
A.③②①
B.①⑤②
C.③④②
D.③④①
C
)。① 把电压表的正接线柱与干电池的负极接触，负接线柱与正极接触
② 在刻度盘上读出电压值
③ 选择电压表的量程为0~3 V
④ 把电压表的负接线柱与干电池的负极接触，正接线柱与正极接触
⑤ 选择电压表的量程为0~15 V
A.③②①
B.①⑤②
C.③④②
D.③④①
答案
8. C
解析
【分析】
要判断干电池是否报废，需用电压表测量其电压。首先根据干电池的电压特点选择合适的电压表量程，再按照电压表的接线规则连接电路，最后读取电压值即可。
【解析】
1. 量程选择：干电池的额定电压约为1.5V，测量时应选择电压表的0~3V量程（若选0~15V量程，测量小电压时指针偏转角度小，误差大），故步骤③正确，⑤错误；
2. 接线规则：电压表连接需遵循“正进负出”，即正接线柱接电源正极，负接线柱接电源负极，因此步骤④正确，①错误；
3. 读数：连接完成后读取电压值，即步骤②。
综上，正确步骤为③④②，对应选项C。
【答案】
C
【知识点】
电压表的使用、干电池电压
【点评】
本题考查电压表的正确使用，需掌握量程选择、接线柱连接的基本规则，结合干电池电压特点即可解题，属于基础应用类题目。
【难度系数】
0.6
要判断干电池是否报废，需用电压表测量其电压。首先根据干电池的电压特点选择合适的电压表量程，再按照电压表的接线规则连接电路，最后读取电压值即可。
【解析】
1. 量程选择：干电池的额定电压约为1.5V，测量时应选择电压表的0~3V量程（若选0~15V量程，测量小电压时指针偏转角度小，误差大），故步骤③正确，⑤错误；
2. 接线规则：电压表连接需遵循“正进负出”，即正接线柱接电源正极，负接线柱接电源负极，因此步骤④正确，①错误；
3. 读数：连接完成后读取电压值，即步骤②。
综上，正确步骤为③④②，对应选项C。
【答案】
C
【知识点】
电压表的使用、干电池电压
【点评】
本题考查电压表的正确使用，需掌握量程选择、接线柱连接的基本规则，结合干电池电压特点即可解题，属于基础应用类题目。
【难度系数】
0.6

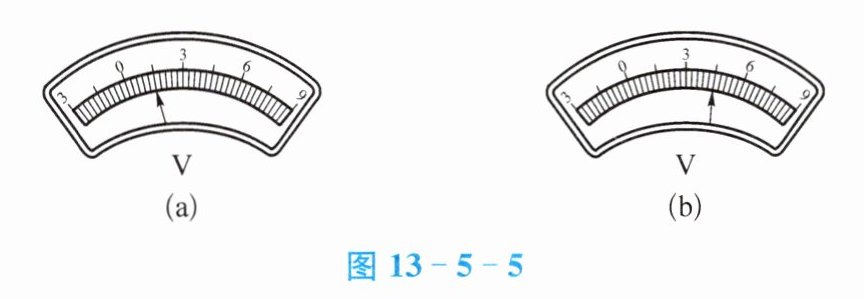

9. 在实验室,小宇同学发现一个电压表有两个量程,大量程是0~9 V,小量程看不清楚。为了测量小量程是多少,他先用大量程接入电路,指针位置如图13-5-5(a)所示,然后再改用小量程接入同一电路,指针指示如图13-5-5(b)所示,则电压表的小量程为(
A.0~0.6 V
B.0~1 V
C.0~2 V
D.0~3 V
D
)。A.0~0.6 V
B.0~1 V
C.0~2 V
D.0~3 V
答案
9. D
解析
【分析】
要解决这道题，需抓住“同一电路中电压表的示数不变”这一关键。首先读取大量程下的电压值，再结合小量程下的指针位置，计算出小量程的总范围。步骤为：1. 确定大量程的分度值，读取图(a)的电压；2. 利用同一电路电压相等，结合图(b)的指针位置，计算小量程的总电压，从而确定小量程。
【解析】
1. 读取大量程电压：电压表大量程为0~9V，表盘共30小格，因此分度值为 $ \frac{9V}{30} = 0.3V $。图(a)中指针指向0刻度后第5小格，所以电压 $ U = 0.3V × 5 = 1.5V $。
2. 计算小量程：改用小量程接入同一电路，电压仍为1.5V。图(b)中指针指向0刻度后第15小格，说明小量程下15小格对应1.5V，因此小量程的分度值为 $ \frac{1.5V}{15} = 0.1V $，小量程总电压为 $ 0.1V × 30 = 3V $，即小量程为0~3V。
【答案】
D
【知识点】
电压表的读数、电压表的量程
【点评】
本题考查电压表不同量程的换算，核心是利用同一电路电压不变的特点，结合指针位置的格数关系计算小量程，需掌握电压表分度值的计算方法。
【难度系数】
0.5
要解决这道题，需抓住“同一电路中电压表的示数不变”这一关键。首先读取大量程下的电压值，再结合小量程下的指针位置，计算出小量程的总范围。步骤为：1. 确定大量程的分度值，读取图(a)的电压；2. 利用同一电路电压相等，结合图(b)的指针位置，计算小量程的总电压，从而确定小量程。
【解析】
1. 读取大量程电压：电压表大量程为0~9V，表盘共30小格，因此分度值为 $ \frac{9V}{30} = 0.3V $。图(a)中指针指向0刻度后第5小格，所以电压 $ U = 0.3V × 5 = 1.5V $。
2. 计算小量程：改用小量程接入同一电路，电压仍为1.5V。图(b)中指针指向0刻度后第15小格，说明小量程下15小格对应1.5V，因此小量程的分度值为 $ \frac{1.5V}{15} = 0.1V $，小量程总电压为 $ 0.1V × 30 = 3V $，即小量程为0~3V。
【答案】
D
【知识点】
电压表的读数、电压表的量程
【点评】
本题考查电压表不同量程的换算，核心是利用同一电路电压不变的特点，结合指针位置的格数关系计算小量程，需掌握电压表分度值的计算方法。
【难度系数】
0.5

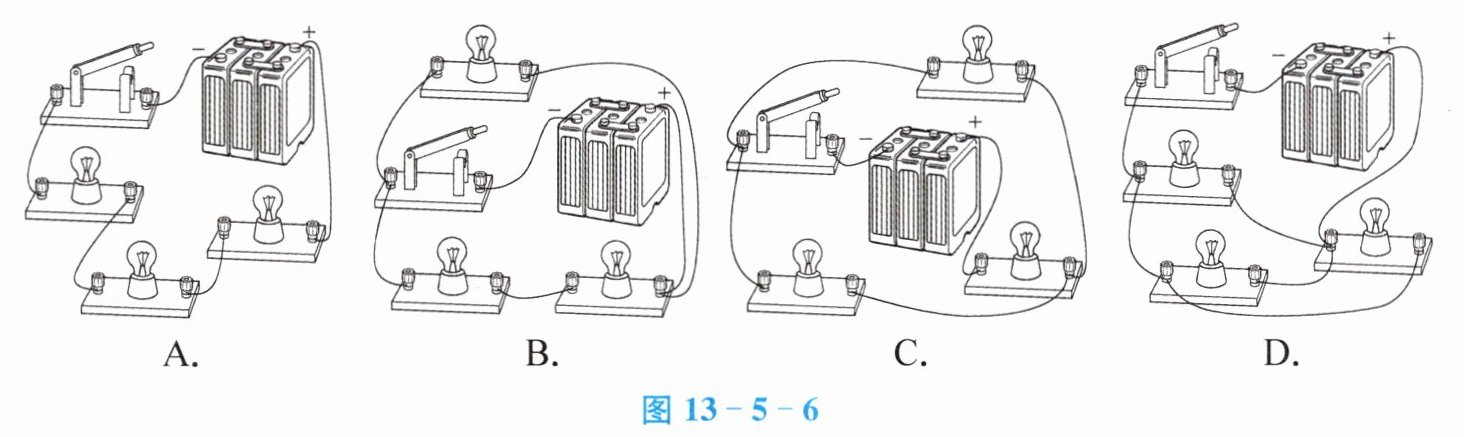

10. 如图13-5-6所示的电路中，开关闭合后，三个灯泡的电压一定相等的是（
图13-5-6
D
）。 图13-5-6答案
10. D
解析
【分析】要判断三个灯泡电压是否相等，需依据串并联电路的电压特点：并联电路中各支路两端电压相等，等于电源电压；串联电路中各用电器电压之和等于电源电压，各用电器电压不一定相等。解题时需逐个分析选项中三个灯泡的连接方式，判断是否为并联，若为并联则电压一定相等。
【解析】
选项A：电流路径为电源正极→右侧灯泡→下方灯泡→左侧灯泡→开关→电源负极，三个灯泡串联，串联电路中各灯泡电压之和等于电源电压，各灯泡电压不相等，不符合要求。
选项B：电流路径为电源正极→右侧下方灯泡→左侧下方灯泡→开关→上方灯泡→电源负极，三个灯泡串联，串联电路电压不相等，不符合要求。
选项C：三个灯泡并非全部并联，存在串联部分，各灯泡电压不相等，不符合要求。
选项D：三个灯泡的两端均分别连接到电源的正、负极，属于并联电路，根据并联电路的电压规律，各支路两端电压相等，等于电源电压，因此三个灯泡的电压一定相等，符合要求。
【答案】D
【知识点】并联电路电压规律；电路连接方式
【点评】本题考查串并联电路的判断及并联电路的电压特点，是电学基础题型，需学生能正确分析电流路径判断用电器连接方式，难度适中。
【难度系数】0.6
【解析】
选项A：电流路径为电源正极→右侧灯泡→下方灯泡→左侧灯泡→开关→电源负极，三个灯泡串联，串联电路中各灯泡电压之和等于电源电压，各灯泡电压不相等，不符合要求。
选项B：电流路径为电源正极→右侧下方灯泡→左侧下方灯泡→开关→上方灯泡→电源负极，三个灯泡串联，串联电路电压不相等，不符合要求。
选项C：三个灯泡并非全部并联，存在串联部分，各灯泡电压不相等，不符合要求。
选项D：三个灯泡的两端均分别连接到电源的正、负极，属于并联电路，根据并联电路的电压规律，各支路两端电压相等，等于电源电压，因此三个灯泡的电压一定相等，符合要求。
【答案】D
【知识点】并联电路电压规律；电路连接方式
【点评】本题考查串并联电路的判断及并联电路的电压特点，是电学基础题型，需学生能正确分析电流路径判断用电器连接方式，难度适中。
【难度系数】0.6

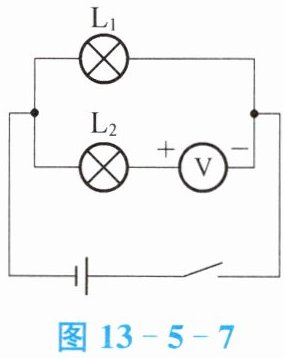

11. 图13-5-7是某同学用电压表测小灯泡$\mathrm{L}_2$两端电压的电路图，请指出图中的两处错误：
(1)
(2)
(1)
电压表与被测用电器串联了
。(2)
电压表的正、负接线柱接反了
。答案
11. (1)电压表与被测用电器串联了 (2)电压表的正、负接线柱接反了
解析
【分析】
要找出图中电压表连接的错误，需先明确电压表的使用规则：电压表应并联在被测用电器两端，且电流需从电压表的正接线柱流入、负接线柱流出。观察电路图，首先判断电压表与L₂的连接方式，再检查电压表正负接线柱的电流方向，即可找到两处错误。
【解析】
根据电压表的使用规则：
1. 电压表需并联在被测电路两端，图中电压表与小灯泡L₂串联，不符合并联要求，这是第一处错误；
2. 电流应从电压表正接线柱流入、负接线柱流出，图中电流从L₂流出后进入电压表的正接线柱，而电压表的负接线柱接在靠近电源负极的一侧，导致正负接线柱接反，这是第二处错误。
【答案】
(1)电压表与被测用电器串联了 (2)电压表的正、负接线柱接反了
【知识点】
电压表的使用
【点评】
本题考查电压表的正确使用，属于基础题型，需牢记电压表的连接规则，是电学实验的基础考点，难度较低。
【难度系数】
0.3
要找出图中电压表连接的错误，需先明确电压表的使用规则：电压表应并联在被测用电器两端，且电流需从电压表的正接线柱流入、负接线柱流出。观察电路图，首先判断电压表与L₂的连接方式，再检查电压表正负接线柱的电流方向，即可找到两处错误。
【解析】
根据电压表的使用规则：
1. 电压表需并联在被测电路两端，图中电压表与小灯泡L₂串联，不符合并联要求，这是第一处错误；
2. 电流应从电压表正接线柱流入、负接线柱流出，图中电流从L₂流出后进入电压表的正接线柱，而电压表的负接线柱接在靠近电源负极的一侧，导致正负接线柱接反，这是第二处错误。
【答案】
(1)电压表与被测用电器串联了 (2)电压表的正、负接线柱接反了
【知识点】
电压表的使用
【点评】
本题考查电压表的正确使用，属于基础题型，需牢记电压表的连接规则，是电学实验的基础考点，难度较低。
【难度系数】
0.3

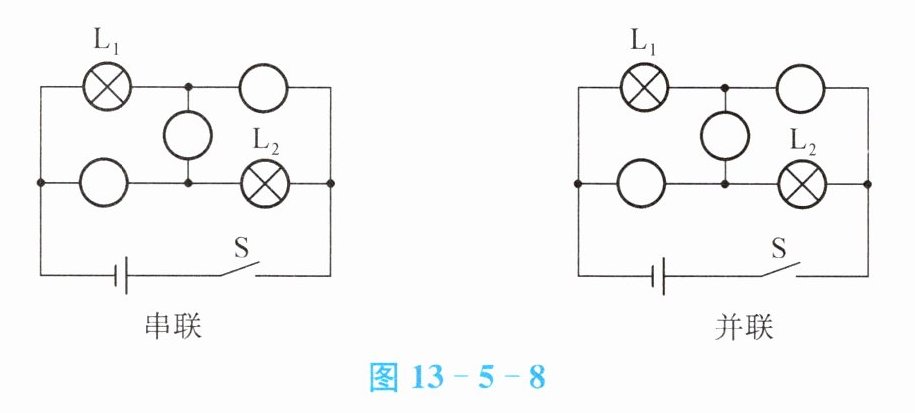

12. 如图13-5-8所示，现有两个灯泡既可以串联也可以并联，则在串联时，三个圆圈中应分别填入哪种电表符号，在并联时，又应填入哪种电表符号？
图13-5-7
图13-5-7
答案

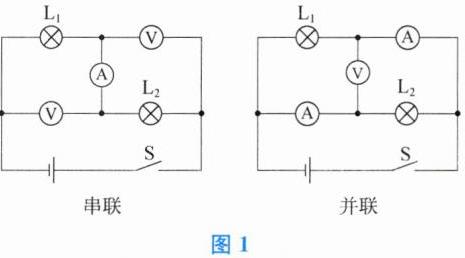

12. 如图1所示
解析
【分析】
要确定串联和并联时圆圈内的电表，需牢记电流表串联（相当于导线）、电压表并联（相当于开路）的使用规则。串联电路电流只有一条路径，需让两灯依次接入，因此串联时中间圆圈必须是电流表（串联在电路中），另外两个圆圈并联在电路两端，为电压表；并联电路电流有两条独立路径，需让两灯各成支路，因此上下两个圆圈在支路中，为电流表，中间圆圈并联在电路中，为电压表。
【解析】
1. 串联电路：电流路径为电源正极→L₁→中间圆圈→L₂→开关S→电源负极，故中间圆圈需串联，填电流表；上方右侧圆圈并联在L₂两端，下方左侧圆圈并联在电源两端，均填电压表，保证两灯串联且电表使用正确。
2. 并联电路：两条支路分别为电源正极→L₁→上方右侧圆圈→开关S，电源正极→下方左侧圆圈→L₂→开关S，故上下两个圆圈在支路中，填电流表；中间圆圈并联在电源两端，填电压表，保证两灯并联且无短路。
【答案】
如图1所示，串联时三个圆圈（右上、中间、左下）依次为电压表、电流表、电压表；并联时三个圆圈（右上、中间、左下）依次为电流表、电压表、电流表。
【知识点】
电流表使用、电压表使用、串并联电路
【点评】
本题结合串并联电路特点考查电表的正确使用，核心是掌握电流表串联、电压表并联的规则，需通过电流路径判断电表类型，是电学基础题。
【难度系数】
0.5
要确定串联和并联时圆圈内的电表，需牢记电流表串联（相当于导线）、电压表并联（相当于开路）的使用规则。串联电路电流只有一条路径，需让两灯依次接入，因此串联时中间圆圈必须是电流表（串联在电路中），另外两个圆圈并联在电路两端，为电压表；并联电路电流有两条独立路径，需让两灯各成支路，因此上下两个圆圈在支路中，为电流表，中间圆圈并联在电路中，为电压表。
【解析】
1. 串联电路：电流路径为电源正极→L₁→中间圆圈→L₂→开关S→电源负极，故中间圆圈需串联，填电流表；上方右侧圆圈并联在L₂两端，下方左侧圆圈并联在电源两端，均填电压表，保证两灯串联且电表使用正确。
2. 并联电路：两条支路分别为电源正极→L₁→上方右侧圆圈→开关S，电源正极→下方左侧圆圈→L₂→开关S，故上下两个圆圈在支路中，填电流表；中间圆圈并联在电源两端，填电压表，保证两灯并联且无短路。
【答案】
如图1所示，串联时三个圆圈（右上、中间、左下）依次为电压表、电流表、电压表；并联时三个圆圈（右上、中间、左下）依次为电流表、电压表、电流表。
【知识点】
电流表使用、电压表使用、串并联电路
【点评】
本题结合串并联电路特点考查电表的正确使用，核心是掌握电流表串联、电压表并联的规则，需通过电流路径判断电表类型，是电学基础题。
【难度系数】
0.5
