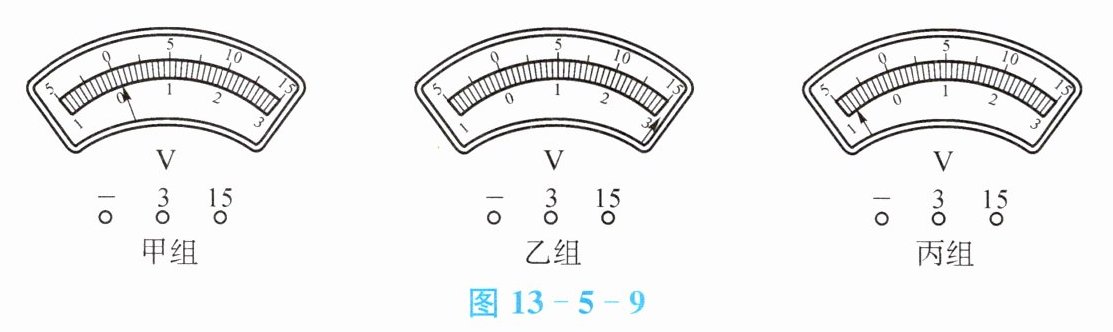

13. 甲、乙、丙三组同学在测电压的实验中，分别发现电压表出现了如图13-5-9所示的现象，请你分析他们在实验时出现问题的可能原因。

甲组：。
乙组：。
丙组：。

13. 甲组：电压表的量程选大了 乙组：电压表的量程选小了 丙组：电压表的正、负接线柱接反了

【分析】
要判断电压表出现问题的原因，需结合电压表的使用规则分析：电压表有不同量程，量程选择会影响指针偏转角度，若正负接线柱接反，指针会反向偏转。观察三组电压表的指针情况：甲组指针偏转角度极小，接近0刻度；乙组指针偏到刻度盘右侧超出量程；丙组指针反向偏转，在0刻度左侧，据此逐一分析原因。
【解析】
1. 甲组：电压表指针偏转角度很小，说明被测电压较小，若选择了大量程（如0~15V量程），相同电压下大量程的指针偏转角度比小量程小，因此甲组是量程选大了。
2. 乙组：电压表指针偏到刻度盘最右侧，超出所选量程，说明所选量程太小，无法承受被测电压，因此乙组是量程选小了。
3. 丙组：电压表指针反向偏转，在0刻度线左侧，这是因为电流从电压表负接线柱流入、正接线柱流出，即正负接线柱接反了，导致指针反向偏转。
【答案】
甲组：电压表的量程选大了；乙组：电压表的量程选小了；丙组：电压表的正、负接线柱接反了
【知识点】
电压表的使用
【点评】
本题考查电压表的正确使用方法，需掌握量程选择和接线柱连接对指针偏转的影响，属于基础实验题，需结合指针偏转特征分析问题。
【难度系数】
0.5

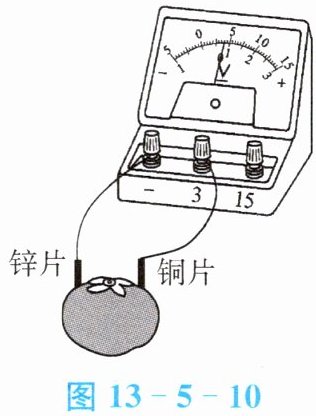

14. 你了解“水果电池”吗？找一个西红柿（熟透的较好），然后将连在电压表上的铜片和锌片插入西红柿中，这样就制成了一个“水果电池”，如图13-5-10所示。观察电压表的接线和指针偏转可知，锌片是电池的极，铜片是电池的极，这个“水果电池”的电压为V。找身边的其他水果也做做比较一下。感兴趣的同学还可以查阅化学教材中关于“电解质”以及“原电池”的相关应用，完成下表的填写。

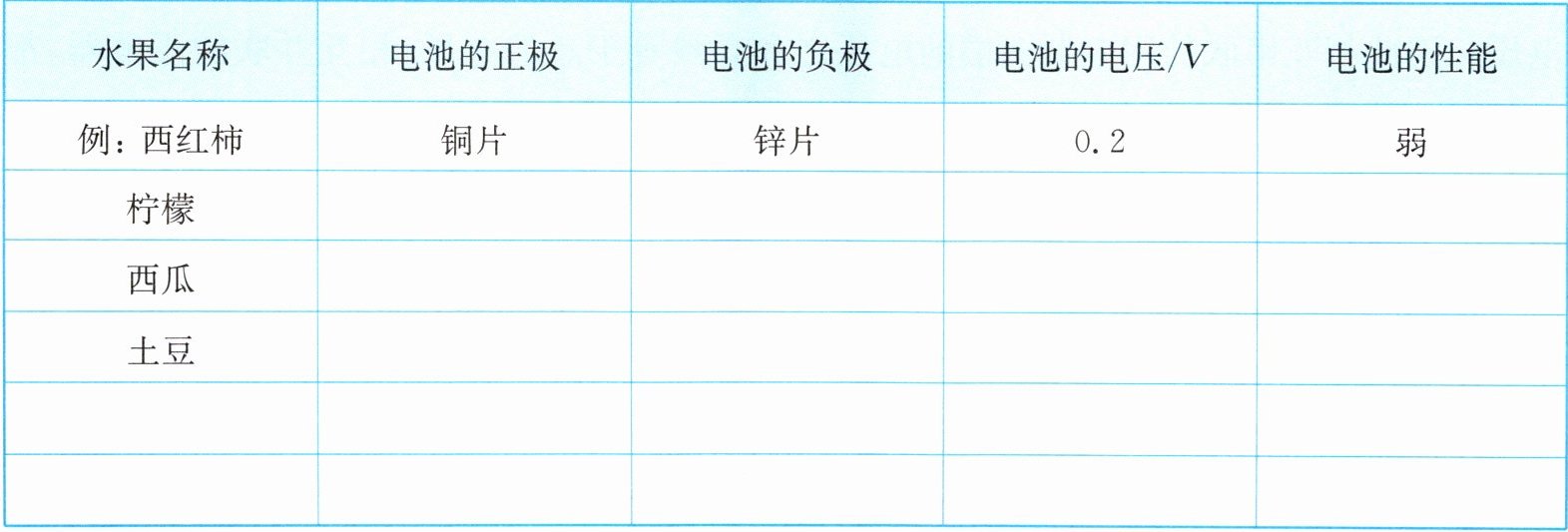

| 水果名称 | 电池的正极 | 电池的负极 | 电池的电压/V | 电池的性能 |
| --- | --- | --- | --- | --- |
| 例：西红柿 | 铜片 | 锌片 | 0.2 | 弱 |
| 柠檬 | | | | |
| 西瓜 | | | | |
| 土豆 | | | | |
| | | | | |
| | | | | |

14. 负 正 0.8 填表略

【分析】要判断水果电池的正负极，需利用电压表的使用规则：电压表的正接线柱应连接电源正极，负接线柱连接电源负极，此时指针正向偏转。结合题目中电压表的接线情况，铜片接正接线柱，锌片接负接线柱且指针正向偏转，即可确定正负极；读取电压时，先确定电压表量程和分度值，再读数。
【解析】1. 判断正负极：电压表使用时，电流从正接线柱流入、负接线柱流出，指针正向偏转。本题中铜片与电压表正接线柱相连，锌片与负接线柱相连，指针正向偏转，因此锌片是电池的负极，铜片是电池的正极。2. 读取电压：电压表选用0~3V量程，分度值为0.1V，指针指向0.8V，故水果电池电压为0.8V。
【答案】负；正；0.8；填表略
【知识点】电压表的使用，电源正负极判断
【点评】本题结合生活实例考查电压表的使用，难度较低，只要掌握电压表的连接规则和读数方法即可解答，同时引导学生联系生活实际探究物理知识。
【难度系数】0.7
