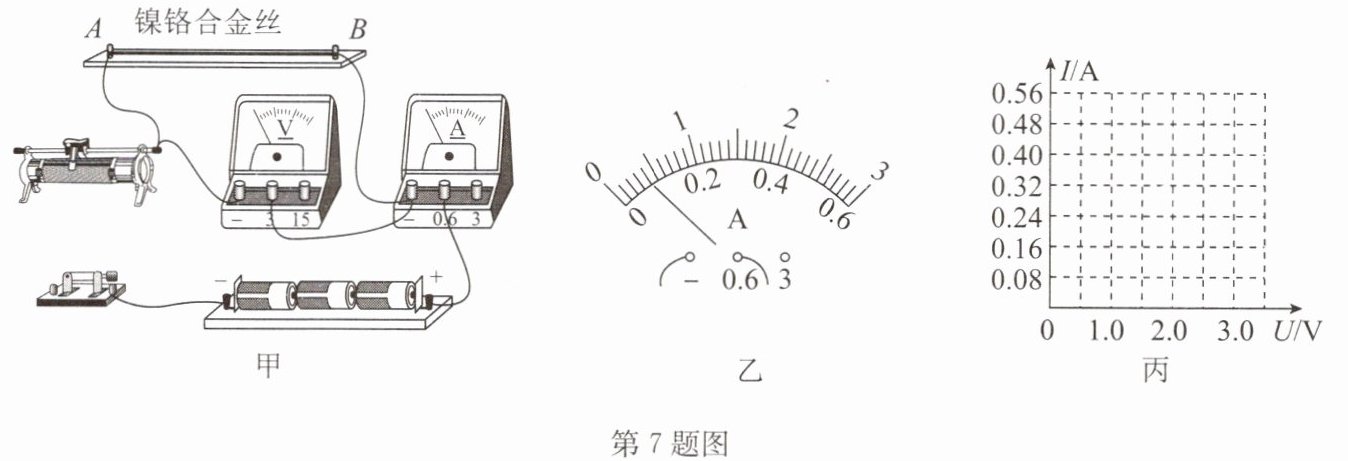

7. 如图甲所示，小明测量接线柱A、B间镍铬合金丝的电阻.

(1)如图甲所示，请指出小明在连接电路前，操作中的一处不妥之处：.
(2)用笔画线代替导线将电路补充完整，使滑动变阻器的滑片向右移动时连入电路的电阻增大.
(3)实验时，将滑动变阻器的滑片从阻值最大处移到最小处的过程中，发现电流表的示数逐渐变大但不超过量程，电压表始终无示数.经检查是电压表出现了故障，故障应是电压表发生了.
(4)排除故障后，第一次实验中电压表的示数为0.5V，电流表的示数如图乙所示，该示数为A，此时该镍铬合金丝的电阻为Ω.

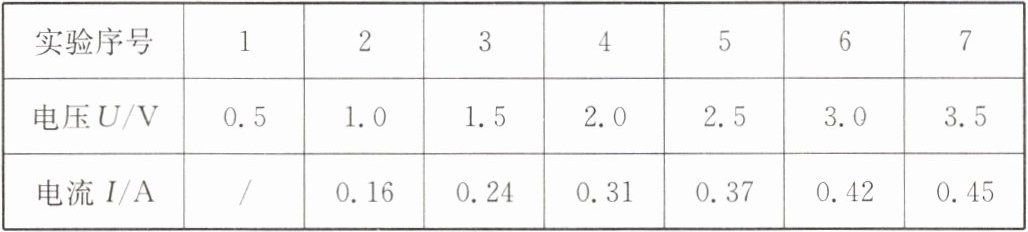

(5)继续实验，根据测量需要及时调换电表量程，测得数据如表所示.请在图丙中画出通过该镍铬合金丝的电流随电压的变化关系图像.

(6)请推测若在该镍铬合金丝两端加4V的电压，电流表的示数最可能为（填“0.45A”“0.47A”或“0.52A”）.

7.(1)连接电路前，开关闭合
(2)如答图甲所示
(3)断路
(4)0.08 6.25
(5)如答图乙所示
(6)0.47A

【分析】
本题为测量镍铬合金丝电阻的实验题，需结合实验操作规范、滑动变阻器使用、电路故障判断、欧姆定律及电阻特性逐一分析：
1. 连接电路前，开关应断开以保护电路，图中开关闭合属于不妥操作；
2. 滑动变阻器需“一上一下”接线，滑片右移时电阻增大，应接入左下接线柱；
3. 电流表有示数说明电路通路，电压表无示数则故障为电压表断路；
4. 电流表量程为0~0.6A，分度值0.02A，读取示数后用欧姆定律计算电阻；
5. 画I-U图像需根据数据描点连线；
6. 镍铬合金丝电阻随温度升高而增大，结合已有数据推测4V时的电流。
【解析】
(1) 连接电路前，为防止电路接通时电流过大损坏元件，开关应断开，图中开关处于闭合状态，故不妥之处为连接电路前开关闭合；

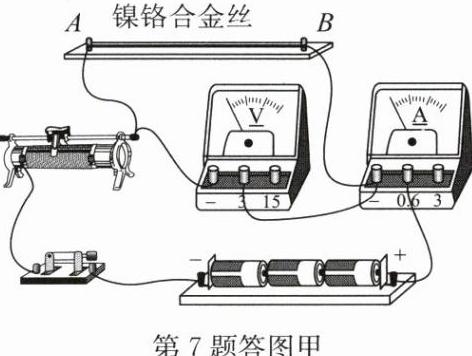

(2) 滑动变阻器滑片向右移动时连入电阻增大，需将滑动变阻器左下接线柱接入电路，连接导线使滑动变阻器左下接线柱与电路对应位置相连（如答图甲）；
(3) 电流表有示数说明电路是通路，电压表始终无示数，故障为电压表断路；
(4) 电流表量程为0~0.6A，分度值0.02A，示数为0.08A；根据欧姆定律 $ R=\frac{U}{I}=\frac{0.5V}{0.08A}=6.25Ω $；
(5) 根据测量数据在图中描点，用直线连接各点（如答图乙）；
(6) 镍铬合金丝电阻随温度升高而增大，由数据可知电压越大电流越大、温度越高，3V时电流约0.48A，4V时电阻更大，电流略小于0.48A，故最可能为0.47A。
【答案】
7.(1)连接电路前，开关闭合
(2)如答图甲所示
(3)断路
(4)0.08；6.25
(5)如答图乙所示
(6)0.47A
【知识点】
电阻的测量；滑动变阻器的使用；电路故障分析
【点评】
本题考查测量电阻的基础实验，涵盖实验操作、电路连接、故障分析、欧姆定律应用等，需掌握实验核心原理，注意电阻随温度变化的特性。
【难度系数】
0.3

8.“伏安法”测电阻R的部分电路如图所示，关于测得的电阻值大小和误差原因分析正确的是 （）

A.R偏小，因为电流表测量值比通过电阻R的实际电流大一点
B.R偏大，因为电流表测量值比通过电阻R的实际电流小一点
C.R偏大，因为电压表测量值比电阻R两端的实际电压大一点
D.R偏小，因为电压表测量值比电阻R两端的实际电压小一点

8.A 【点拨】电压表中也有一定的电流通过，根据并联电路电流的规律，电流表示数大于通过电阻R的实际电流，根据$R=\frac{U}{I}$，可知R偏小.

【分析】本题考查伏安法测电阻的误差分析，首先明确电路中电表的测量对象：电压表并联在电阻R两端，测量R两端的电压；电流表接在干路，测量的是通过电阻R和电压表的总电流。由于电压表存在微弱电流，根据并联电路电流规律，电流表的示数会大于通过R的实际电流，结合欧姆定律即可分析测量电阻的误差。
【解析】由题图可知，电压表V与电阻R并联，因此电压表的示数等于电阻R两端的实际电压；电流表A在干路，测量的是通过电阻R和电压表V的总电流，根据并联电路的电流规律，干路电流等于各支路电流之和，所以电流表的示数（测量电流）大于通过电阻R的实际电流。根据欧姆定律$R=\frac{U}{I}$，计算电阻时，所用电压U是准确的，但所用电流I比通过R的实际电流偏大，因此计算得到的电阻值R会比真实值偏小。对应选项，A选项正确，B、C、D选项错误。
【答案】A
【知识点】欧姆定律；伏安法测电阻；并联电路电流规律
【点评】本题是伏安法测电阻外接法的误差分析题，核心是明确电表测量对象，结合电路规律和欧姆定律分析误差，属于电学实验的基础考点，需掌握两种伏安法接法的误差来源。
【难度系数】0.5
