6. 在“测量小灯泡的电阻”实验中，选用的器材有：两节新干电池、正常发光电压为2.5V的待测小灯泡、滑动变阻器、电流表、电压表、开关和若干导线.

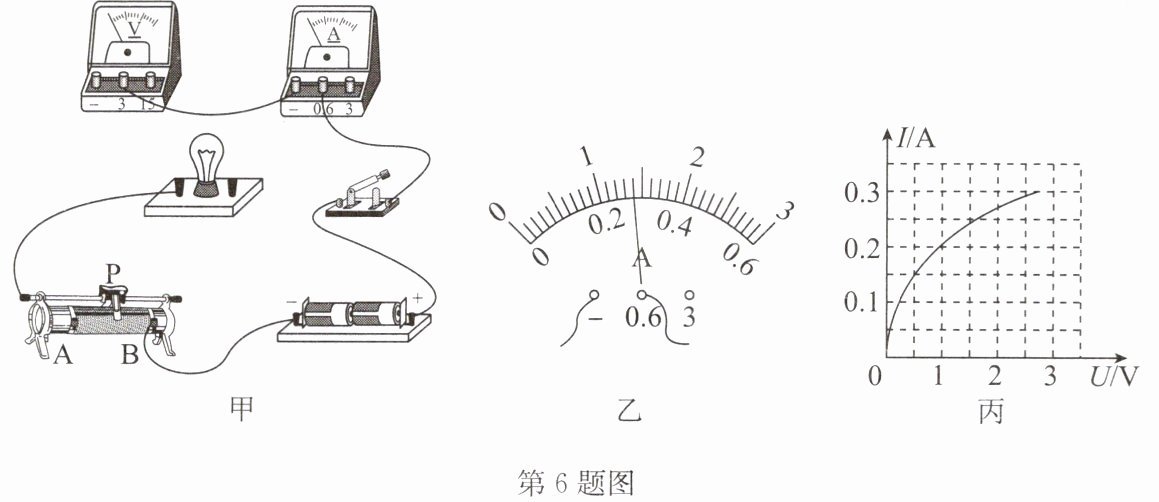

(1)请用笔画线代替导线，将图甲中的实物电路连接完整.
(2)正确连接好电路，闭合开关前，滑动变阻器的滑片应置于（填“A”或“B”）端.
(3)闭合开关，发现小灯泡不发光，电压表无示数，电流表有示数，造成这一现象的原因可能是（填字母代号）.
A. 电流表短路
B. 小灯泡短路
C. 滑动变阻器断路
(4)排除故障后，移动滑片P，某次实验时，电压表的示数为2.5V，电流表的示数如图乙所示，则通过小灯泡的电流为A，小灯泡正常发光时的电阻约为Ω（结果保留一位小数）.
(5)经过多次实验，测出并记录多组电压和电流的值，得到小灯泡的I-U图像如图丙所示，通过分析图像，写出一条你发现的结论：.

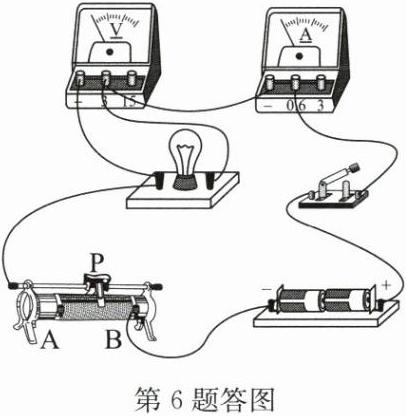

6.(1)如答图所示
(2)A
(3)B
(4)0.28 8.9
(5)小灯泡的电阻是变化的(或小灯泡两端的电压与通过它的电流的比值不是定值)

【分析】
本题是“测量小灯泡的电阻”的实验题，需分步骤解决各问题：①实物连接：电压表并联在小灯泡两端，根据额定电压选量程；②滑动变阻器初始位置：闭合开关前调至最大阻值处，判断滑片位置；③故障分析：电流表有示数说明通路，结合电压表无示数判断故障；④电流与电阻计算：根据电流表量程读数，用欧姆定律计算；⑤图像分析：小灯泡电阻随温度变化，电流与电压不成正比。
【解析】
(1) 电压表需并联在小灯泡两端，小灯泡额定电压为2.5V，因此电压表选用0~3V量程，将电压表的“3”接线柱与小灯泡的右接线柱连接，完成电路（如答图所示）。
(2) 闭合开关前，滑动变阻器应调至最大阻值处，由图甲可知，滑动变阻器接B端，滑片P在A端时接入电阻最大，故填A。
(3) 电流表有示数说明电路是通路，电压表无示数、小灯泡不发光，说明与电压表并联的小灯泡短路，故选B。
(4) 电流表选用0~0.6A量程，分度值为0.02A，示数为0.28A；根据欧姆定律 $ R = \frac{U}{I} $，小灯泡正常发光时电阻 $ R = \frac{2.5V}{0.28A} \approx 8.9\Omega $。
(5) 由I-U图像可知，小灯泡的电流与电压不成正比，说明小灯泡的电阻随温度（或电压）的变化而变化，即小灯泡的电阻不是定值。
【答案】
6.(1)如答图所示
(2)A
(3)B
(4)0.28 8.9
(5)小灯泡的电阻是变化的(或小灯泡两端的电压与通过它的电流的比值不是定值)
【知识点】
测量小灯泡的电阻、欧姆定律、电路故障分析
【点评】
本题考查测量小灯泡电阻实验的核心知识点，涵盖电路连接、滑动变阻器操作、故障分析、欧姆定律应用及图像分析，是电学实验的经典题型，注重基础与应用结合。
【难度系数】
0.6
