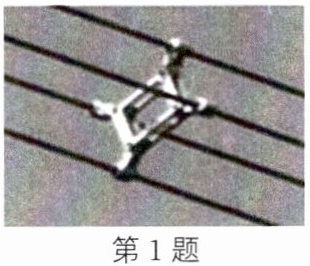

1. 如图所示为四根高压输电线上的一个装置,它的作用是将四根导线并联起来。由此可知,装置应该属于
导体
(导体/绝缘体),利用这个装置把四根导线固定起来,相当于增大了横截面积
,从而减小
(增大/减小)了输电导线的电阻,这样就能大大减少输电线上电能的损失。答案
1. 导体 横截面积 减小
解析
【分析】
本题结合实际输电装置，考查导体的判断及影响电阻大小的因素。首先，装置需连接四根导线使电流通过，故需能导电；其次，四根导线并联相当于改变了导线的横截面积，结合电阻的决定因素可判断电阻变化。
【解析】
1. 判断装置类型：该装置要将四根输电导线连接，保证电流能顺利通过，因此它属于导体；
2. 分析电阻变化：四根导线通过该装置并联，相当于增大了输电导线的总横截面积；根据电阻定律$R=\rho\frac{L}{S}$（$\rho$为电阻率，$L$为导线长度，$S$为横截面积），在导线材料、长度不变时，横截面积越大，电阻越小，因此该装置减小了输电导线的电阻，减少电能损失。
【答案】
导体 横截面积 减小
【知识点】
导体的判断、影响电阻大小的因素
【点评】
本题将物理知识与实际输电场景结合，考查基础概念的应用，难度较低，需掌握导体的定义及电阻的决定因素。
【难度系数】
0.6
本题结合实际输电装置，考查导体的判断及影响电阻大小的因素。首先，装置需连接四根导线使电流通过，故需能导电；其次，四根导线并联相当于改变了导线的横截面积，结合电阻的决定因素可判断电阻变化。
【解析】
1. 判断装置类型：该装置要将四根输电导线连接，保证电流能顺利通过，因此它属于导体；
2. 分析电阻变化：四根导线通过该装置并联，相当于增大了输电导线的总横截面积；根据电阻定律$R=\rho\frac{L}{S}$（$\rho$为电阻率，$L$为导线长度，$S$为横截面积），在导线材料、长度不变时，横截面积越大，电阻越小，因此该装置减小了输电导线的电阻，减少电能损失。
【答案】
导体 横截面积 减小
【知识点】
导体的判断、影响电阻大小的因素
【点评】
本题将物理知识与实际输电场景结合，考查基础概念的应用，难度较低，需掌握导体的定义及电阻的决定因素。
【难度系数】
0.6

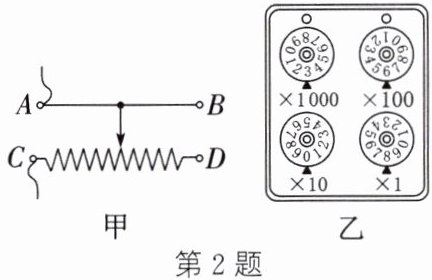

2. 滑动变阻器是通过改变接入电路中电阻丝的
长度
来改变电阻的。如图甲所示，当滑片向C端移动时，它的电阻值变小
（变大/不变/变小）。电阻箱是一种能够表示出电阻值的变阻器，如图乙中电阻箱的读数是608
Ω。它能得到的最大电阻值是9999
Ω。答案
2. 长度 变小 608 9999
解析
【分析】
本题考查滑动变阻器和电阻箱的基础知识点，解题思路：1. 滑动变阻器通过改变接入电阻丝的长度改变电阻，据此确定第一个空；2. 分析甲图滑动变阻器的接线，明确接入的电阻丝段，结合滑片移动方向判断电阻变化；3. 电阻箱读数为各旋钮数字乘对应倍率之和，最大电阻是各旋钮取最大值9后的总和。
【解析】
1. 滑动变阻器的工作原理是改变接入电路中电阻丝的长度，因此第一个空填“长度”。
2. 图甲中滑动变阻器接A、C接线柱，接入电路的电阻丝是C到滑片的部分；当滑片向C端移动时，C到滑片的电阻丝长度变短，所以电阻值变小，第二个空填“变小”。
3. 图乙电阻箱读数：×1000档为0，×100档为6，×10档为0，×1档为8，总电阻为 $0×1000 + 6×100 + 0×10 + 8×1 = 608\ \Omega$；最大电阻是各旋钮取最大值9，即 $9×1000 + 9×100 + 9×10 + 9×1 = 9999\ \Omega$，后两个空填“608”“9999”。
【答案】
长度 变小 608 9999
【知识点】
滑动变阻器原理、电阻箱读数
【点评】
本题为电学基础题，考查滑动变阻器的工作原理和电阻箱的读数方法，知识点单一且基础，适合巩固电学入门知识。
【难度系数】
0.8
本题考查滑动变阻器和电阻箱的基础知识点，解题思路：1. 滑动变阻器通过改变接入电阻丝的长度改变电阻，据此确定第一个空；2. 分析甲图滑动变阻器的接线，明确接入的电阻丝段，结合滑片移动方向判断电阻变化；3. 电阻箱读数为各旋钮数字乘对应倍率之和，最大电阻是各旋钮取最大值9后的总和。
【解析】
1. 滑动变阻器的工作原理是改变接入电路中电阻丝的长度，因此第一个空填“长度”。
2. 图甲中滑动变阻器接A、C接线柱，接入电路的电阻丝是C到滑片的部分；当滑片向C端移动时，C到滑片的电阻丝长度变短，所以电阻值变小，第二个空填“变小”。
3. 图乙电阻箱读数：×1000档为0，×100档为6，×10档为0，×1档为8，总电阻为 $0×1000 + 6×100 + 0×10 + 8×1 = 608\ \Omega$；最大电阻是各旋钮取最大值9，即 $9×1000 + 9×100 + 9×10 + 9×1 = 9999\ \Omega$，后两个空填“608”“9999”。
【答案】
长度 变小 608 9999
【知识点】
滑动变阻器原理、电阻箱读数
【点评】
本题为电学基础题，考查滑动变阻器的工作原理和电阻箱的读数方法，知识点单一且基础，适合巩固电学入门知识。
【难度系数】
0.8
3. 在一段电阻不变的导体两端加20 V的电压时，通过的电流为1 A；现在把该导体两端的电压变为5 V，则此时通过该导体的电流和它的电阻分别为 （
A.0.25 A,20 Ω
B.1 A,20 Ω
C.0.4 A,10 Ω
D.1 A,10 Ω
A
）A.0.25 A,20 Ω
B.1 A,20 Ω
C.0.4 A,10 Ω
D.1 A,10 Ω
答案
3. A
解析
【分析】首先明确导体的电阻是本身的固有属性，不随两端电压、通过电流的变化而改变。解题思路：①利用已知的电压和电流，结合欧姆定律计算导体的电阻；②利用不变的电阻和新的电压，再次通过欧姆定律计算此时的电流，最后匹配对应选项。
【解析】解：根据欧姆定律$I=\frac{U}{R}$，可得导体的电阻：$R=\frac{U_1}{I_1}=\frac{20V}{1A}=20Ω$；由于电阻是导体本身的性质，与两端电压和通过的电流无关，因此当导体两端电压变为5V时，电阻仍为20Ω；此时通过导体的电流：$I_2=\frac{U_2}{R}=\frac{5V}{20Ω}=0.25A$，对应选项A。
【答案】A
【知识点】欧姆定律、电阻的特性
【点评】本题考查欧姆定律的应用及电阻的性质，属于基础题，牢记电阻不随电压电流变化是解题核心。
【难度系数】0.8
【解析】解：根据欧姆定律$I=\frac{U}{R}$，可得导体的电阻：$R=\frac{U_1}{I_1}=\frac{20V}{1A}=20Ω$；由于电阻是导体本身的性质，与两端电压和通过的电流无关，因此当导体两端电压变为5V时，电阻仍为20Ω；此时通过导体的电流：$I_2=\frac{U_2}{R}=\frac{5V}{20Ω}=0.25A$，对应选项A。
【答案】A
【知识点】欧姆定律、电阻的特性
【点评】本题考查欧姆定律的应用及电阻的性质，属于基础题，牢记电阻不随电压电流变化是解题核心。
【难度系数】0.8
4. 若加在定值电阻两端的电压从9 V减小到6 V，通过的电流相应变化了0.3 A，则这个电阻的阻值为（
A.$30\ \Omega$
B.$20\ \Omega$
C.$10\ \Omega$
D.$5\ \Omega$
C
）A.$30\ \Omega$
B.$20\ \Omega$
C.$10\ \Omega$
D.$5\ \Omega$
答案
4. C
解析
【分析】
本题考查欧姆定律的应用，定值电阻的阻值保持不变，因此可根据欧姆定律分别表示出两种电压下通过电阻的电流，再结合电流的变化量建立等式，即可求出电阻的阻值。
【解析】
根据欧姆定律 $ I = \frac{U}{R} $，设定值电阻的阻值为 $ R $。
当电阻两端电压 $ U_1 = 9\ \mathrm{V} $ 时，通过的电流 $ I_1 = \frac{U_1}{R} = \frac{9\ \mathrm{V}}{R} $；
当电阻两端电压 $ U_2 = 6\ \mathrm{V} $ 时，通过的电流 $ I_2 = \frac{U_2}{R} = \frac{6\ \mathrm{V}}{R} $；
已知电流变化量 $ \Delta I = I_1 - I_2 = 0.3\ \mathrm{A} $，代入得：
$ \frac{9\ \mathrm{V}}{R} - \frac{6\ \mathrm{V}}{R} = 0.3\ \mathrm{A} $
化简得：$ \frac{3\ \mathrm{V}}{R} = 0.3\ \mathrm{A} $
解得：$ R = \frac{3\ \mathrm{V}}{0.3\ \mathrm{A}} = 10\ \Omega $，对应选项C。
【答案】
C
【知识点】
欧姆定律、定值电阻特性
【点评】
本题是欧姆定律的基础应用，核心是利用定值电阻阻值不变的特点，通过电压变化量与电流变化量的关系快速求解，难度较低，适合初中电学入门阶段的练习。
【难度系数】
0.7
本题考查欧姆定律的应用，定值电阻的阻值保持不变，因此可根据欧姆定律分别表示出两种电压下通过电阻的电流，再结合电流的变化量建立等式，即可求出电阻的阻值。
【解析】
根据欧姆定律 $ I = \frac{U}{R} $，设定值电阻的阻值为 $ R $。
当电阻两端电压 $ U_1 = 9\ \mathrm{V} $ 时，通过的电流 $ I_1 = \frac{U_1}{R} = \frac{9\ \mathrm{V}}{R} $；
当电阻两端电压 $ U_2 = 6\ \mathrm{V} $ 时，通过的电流 $ I_2 = \frac{U_2}{R} = \frac{6\ \mathrm{V}}{R} $；
已知电流变化量 $ \Delta I = I_1 - I_2 = 0.3\ \mathrm{A} $，代入得：
$ \frac{9\ \mathrm{V}}{R} - \frac{6\ \mathrm{V}}{R} = 0.3\ \mathrm{A} $
化简得：$ \frac{3\ \mathrm{V}}{R} = 0.3\ \mathrm{A} $
解得：$ R = \frac{3\ \mathrm{V}}{0.3\ \mathrm{A}} = 10\ \Omega $，对应选项C。
【答案】
C
【知识点】
欧姆定律、定值电阻特性
【点评】
本题是欧姆定律的基础应用，核心是利用定值电阻阻值不变的特点，通过电压变化量与电流变化量的关系快速求解，难度较低，适合初中电学入门阶段的练习。
【难度系数】
0.7

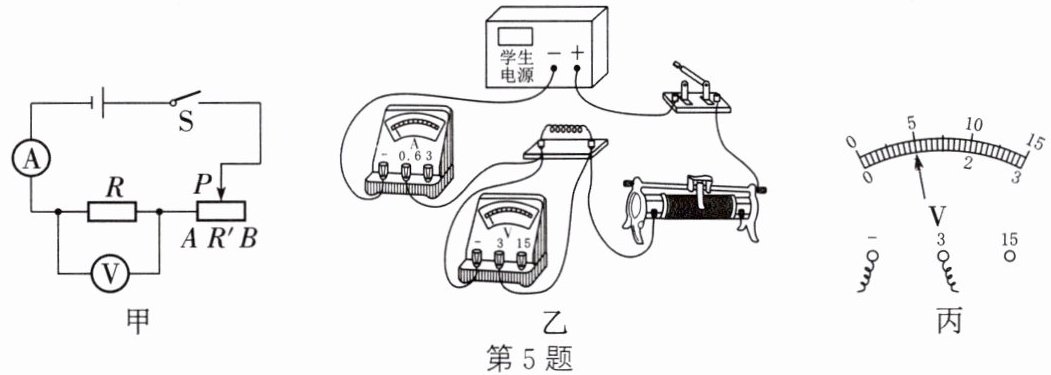

5.（2025·无锡模拟）用如图甲所示的电路探究“电流与电阻的关系”，电源电压为3 V保持不变，滑动变阻器的规格是“30 Ω 1 A”，阻值为5 Ω、10 Ω、15 Ω、20 Ω的电阻各一个，满足测量需求的电流表、电压表各一个。
（1）按图甲所示的电路图，正确连接图乙的实物电路，闭合开关S前，滑动变阻器的滑片P应移到
（2）探究“电流与电阻的关系”的实验步骤如下：
① 在电路中接入阻值为5 Ω的定值电阻，移动滑动变阻器的滑片，使得电压表示数如图丙所示，读数$U_0=$
② 用10 Ω的定值电阻替换5 Ω的定值电阻再闭合开关，他应该将滑动变阻器的阻值
③ 用20 Ω的定值电阻替换15 Ω的定值电阻再闭合开关，他调节滑动变阻器的阻值，发现电压表示数始终不能调为$U_0$。为完成四次探究，实验中需要滑动变阻器的最大阻值至少为
（1）按图甲所示的电路图，正确连接图乙的实物电路，闭合开关S前，滑动变阻器的滑片P应移到
B
(A/B)端，闭合开关后发现电流表无示数，电压表示数约为3 V，故障原因可能是定值电阻断路
。（2）探究“电流与电阻的关系”的实验步骤如下：
① 在电路中接入阻值为5 Ω的定值电阻，移动滑动变阻器的滑片，使得电压表示数如图丙所示，读数$U_0=$
1
V，记录电流表示数。② 用10 Ω的定值电阻替换5 Ω的定值电阻再闭合开关，他应该将滑动变阻器的阻值
调大
(调大/调小)，这样操作的目的是保持定值电阻两端电压不变
，再记录电流表示数。③ 用20 Ω的定值电阻替换15 Ω的定值电阻再闭合开关，他调节滑动变阻器的阻值，发现电压表示数始终不能调为$U_0$。为完成四次探究，实验中需要滑动变阻器的最大阻值至少为
40
Ω，如果只调整电压表的示数，那么应控制电压表示数$U_0$的范围为1.2～3 V
。答案
5. (1) B 定值电阻断路 (2) ① 1 ② 调大 保持定值电阻两端电压不变 ③ 40 1.2～3 V
解析
【分析】
本题是探究“电流与电阻的关系”的电学实验，需结合滑动变阻器的使用规则、电路故障判断、串联电路分压规律及欧姆定律分析解答。
（1）闭合开关前滑动变阻器需调至最大阻值处；电流表无示数、电压表示数接近电源电压，说明定值电阻断路。
（2）①根据电压表量程和分度值读数；②更换更大定值电阻后，定值电阻分压变化，需调节滑动变阻器保持其两端电压不变；③结合串联电路规律和欧姆定律计算滑动变阻器的最小阻值，再推导调整电压表示数的范围。
【解析】
（1）闭合开关前，滑动变阻器滑片应移到最大阻值端，由图甲可知，滑片移到B端时接入电阻最大；电流表无示数说明电路断路，电压表示数约为电源电压，说明电压表串联在电路中，故障为定值电阻断路。
（2）①电压表选用0~3V量程，分度值为0.1V，图丙中指针指向1V刻度，故$U_0=1\ \mathrm{V}$；
②用10Ω定值电阻替换5Ω定值电阻后，根据串联分压规律，定值电阻两端电压会变大，为保持定值电阻两端电压不变，需调大滑动变阻器的阻值，增大滑动变阻器的分压，使定值电阻两端电压回到$U_0$；
③当接入20Ω定值电阻时，要保持$U_0=1\ \mathrm{V}$，电路电流$I=\frac{U_0}{R}=\frac{1\ \mathrm{V}}{20\ \Omega}=0.05\ \mathrm{A}$，滑动变阻器两端电压$U_{\mathrm{滑}}=3\ \mathrm{V}-1\ \mathrm{V}=2\ \mathrm{V}$，则滑动变阻器阻值$R_{\mathrm{滑}}=\frac{U_{\mathrm{滑}}}{I}=\frac{2\ \mathrm{V}}{0.05\ \mathrm{A}}=40\ \Omega$，故滑动变阻器最大阻值至少为40Ω；若调整电压表的示数，设控制的定值电阻两端电压为$U$，当滑动变阻器最大阻值为30Ω时，对最大定值电阻20Ω，根据串联电流相等：$\frac{U}{20\ \Omega}=\frac{3\ \mathrm{V}-U}{30\ \Omega}$，解得$U=1.2\ \mathrm{V}$，又因电源电压为3V，电压表最大量程为3V，故电压表示数范围为1.2～3 V。
【答案】
(1) B；定值电阻断路 (2) ①1；②调大；保持定值电阻两端电压不变；③40；1.2～3 V
【知识点】
探究电流与电阻的关系、欧姆定律、串联电路分压规律
【点评】
本题考查电学探究实验的核心内容，涵盖滑动变阻器操作、电路故障分析、欧姆定律应用，需熟练运用控制变量法和串联电路特点，是电学实验的典型题型。
【难度系数】
0.5
本题是探究“电流与电阻的关系”的电学实验，需结合滑动变阻器的使用规则、电路故障判断、串联电路分压规律及欧姆定律分析解答。
（1）闭合开关前滑动变阻器需调至最大阻值处；电流表无示数、电压表示数接近电源电压，说明定值电阻断路。
（2）①根据电压表量程和分度值读数；②更换更大定值电阻后，定值电阻分压变化，需调节滑动变阻器保持其两端电压不变；③结合串联电路规律和欧姆定律计算滑动变阻器的最小阻值，再推导调整电压表示数的范围。
【解析】
（1）闭合开关前，滑动变阻器滑片应移到最大阻值端，由图甲可知，滑片移到B端时接入电阻最大；电流表无示数说明电路断路，电压表示数约为电源电压，说明电压表串联在电路中，故障为定值电阻断路。
（2）①电压表选用0~3V量程，分度值为0.1V，图丙中指针指向1V刻度，故$U_0=1\ \mathrm{V}$；
②用10Ω定值电阻替换5Ω定值电阻后，根据串联分压规律，定值电阻两端电压会变大，为保持定值电阻两端电压不变，需调大滑动变阻器的阻值，增大滑动变阻器的分压，使定值电阻两端电压回到$U_0$；
③当接入20Ω定值电阻时，要保持$U_0=1\ \mathrm{V}$，电路电流$I=\frac{U_0}{R}=\frac{1\ \mathrm{V}}{20\ \Omega}=0.05\ \mathrm{A}$，滑动变阻器两端电压$U_{\mathrm{滑}}=3\ \mathrm{V}-1\ \mathrm{V}=2\ \mathrm{V}$，则滑动变阻器阻值$R_{\mathrm{滑}}=\frac{U_{\mathrm{滑}}}{I}=\frac{2\ \mathrm{V}}{0.05\ \mathrm{A}}=40\ \Omega$，故滑动变阻器最大阻值至少为40Ω；若调整电压表的示数，设控制的定值电阻两端电压为$U$，当滑动变阻器最大阻值为30Ω时，对最大定值电阻20Ω，根据串联电流相等：$\frac{U}{20\ \Omega}=\frac{3\ \mathrm{V}-U}{30\ \Omega}$，解得$U=1.2\ \mathrm{V}$，又因电源电压为3V，电压表最大量程为3V，故电压表示数范围为1.2～3 V。
【答案】
(1) B；定值电阻断路 (2) ①1；②调大；保持定值电阻两端电压不变；③40；1.2～3 V
【知识点】
探究电流与电阻的关系、欧姆定律、串联电路分压规律
【点评】
本题考查电学探究实验的核心内容，涵盖滑动变阻器操作、电路故障分析、欧姆定律应用，需熟练运用控制变量法和串联电路特点，是电学实验的典型题型。
【难度系数】
0.5
