2025年学习与评价江苏教育出版社九年级物理上册苏科版第53页答案
12. 一只电压表有“0～3 V”和“0～15 V”两个量程，某次实验中用的是“0～3 V”的量程，但这个量程刻度盘已模糊不清导致无法读数，从“0～15 V”的量程上的刻度盘发现指针指的电压示数恰好是8.5 V，实际测得的电压为（ ）
A. 1.7 V
B. 1.5 V
C. 8.5 V
D. 0.85 V

答案

A

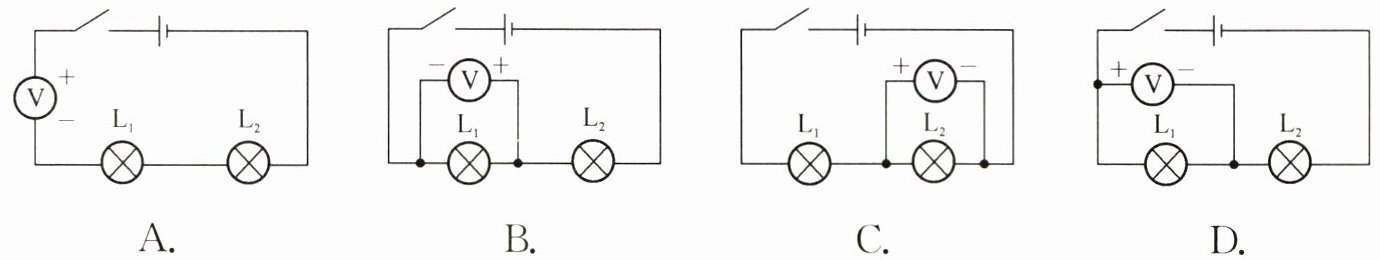

13. 下列电路图中,能正确表示电压表测量$\mathrm{L}_{1}$两端电压的是 （ ）

答案

D

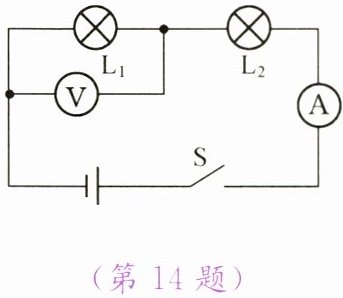

14. 小明在利用如图所示电路进行电学实验时，闭合开关，发现灯泡$\mathrm{L}_{1}$、$\mathrm{L}_{2}$都不亮，电流表无示数，而电压表有示数，故障原因是 （ ）
A. $\mathrm{L}_{1}$断路
B. $\mathrm{L}_{1}$短路
C. $\mathrm{L}_{2}$断路
D. $\mathrm{L}_{2}$短路

答案

A

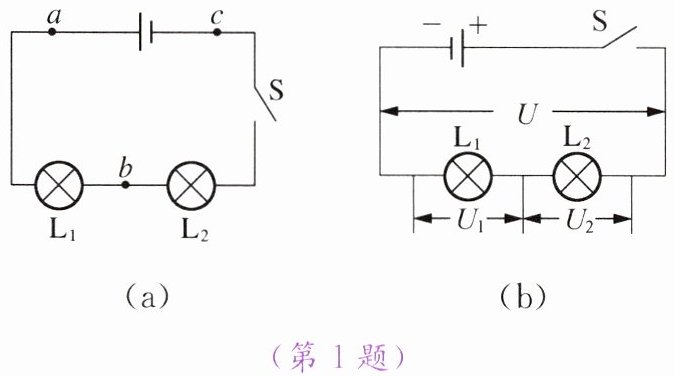

1. 小明在“探究串联电路中电流和电压的特点”实验中：

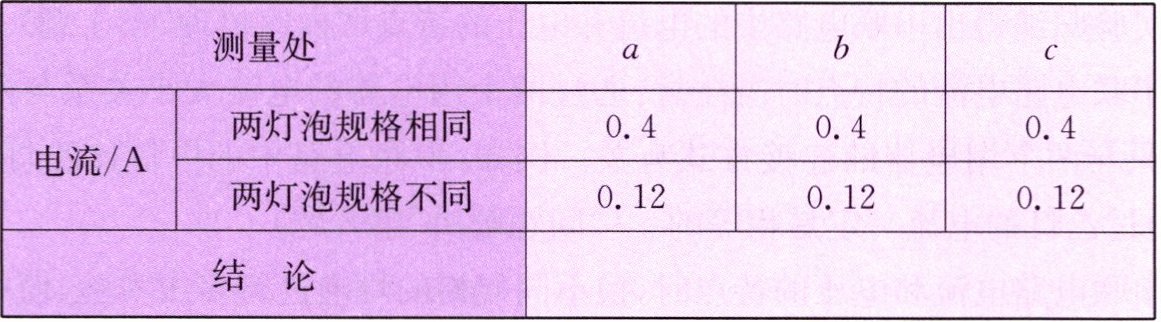

（1）表1是他探究电流特点的实验记录[实验电路如图(a)所示]，请在表格中填写出结论。
表1


（第1题）

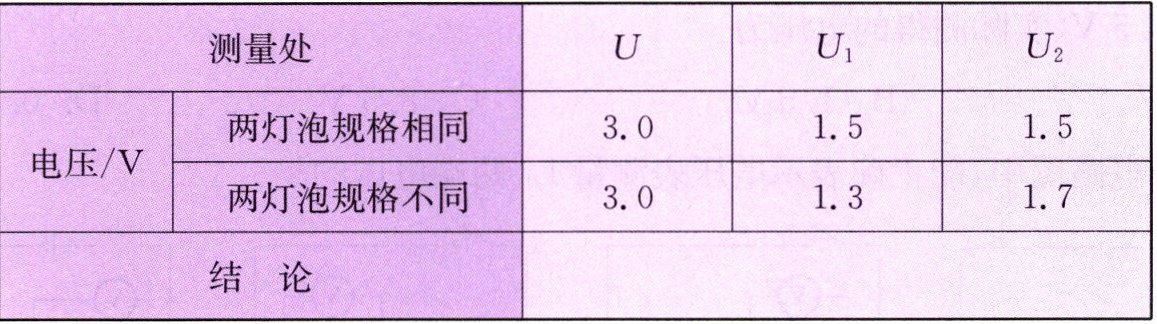

（2）表2是他探究电压特点的实验记录[实验电路如图(b)所示]，请在表格中填写出结论。
表2

答案

串联电路中，电流处处相等
; 串联电路中，电路两端的总电压等于各部分电 路两端的电压之和
