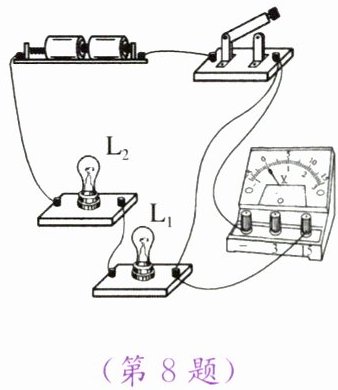

8. 如图所示的是测量灯泡$\mathrm{L}_{1}$两端电压的电路,图中有三处错误,请分别指出来:
(1) $\underline{\hspace{15cm}}$。
(2) $\underline{\hspace{15cm}}$。
(3) $\underline{\hspace{15cm}}$。

答案

电压表没有与灯泡L₁并联
; 电压表量程选大了
; 电压表的正、负接线柱接反了
9. 下列说法中正确的是 （ ）
A. 电源是提供电压的装置
B. 电流是形成电压的原因
C. 电源是一种把电能转化为其他形式的能量的装置
D. 电路两端只要有电压就一定有电流

答案

A
10. 关于电压表的使用，下列说法中错误的是 （ ）
A. 电压表要与被测电路并联
B. 电压表不能直接测量电源电压
C. 不能将电压表的正、负接线柱接反
D. 被测电压不能超过电压表的量程

答案

B

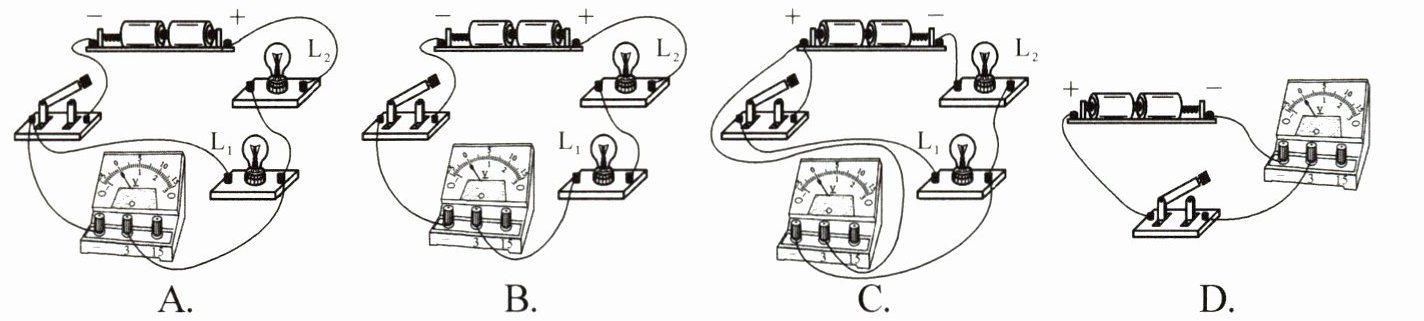

11. 下列四幅图中导线连接错误的是（ ）

答案

B
