2. 把规格不同的灯泡$\mathrm{L}_{1}$和$\mathrm{L}_{2}$接入同一电源上，闭合开关，发现灯泡$\mathrm{L}_{1}$比$\mathrm{L}_{2}$亮，由此可判断 （ ）
A. $\mathrm{L}_{1}$中电流一定比$\mathrm{L}_{2}$中大
B. $\mathrm{L}_{1}$中电流一定比$\mathrm{L}_{2}$中小
C. 两灯泡一定是并联的
D. 两灯泡可能是串联的

D

3. 如图所示,若开关S闭合后,电压表$\textcircled{V}_{1}$和$\textcircled{V}_{2}$的示数分别为1.8 V和4 V,则灯泡$\mathrm{L}_{1}$两端电压为________V,灯泡$\mathrm{L}_{2}$两端电压为________V,电源电压为________V。

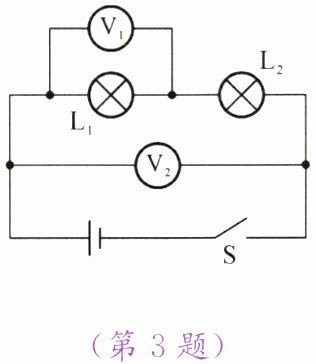

(第3题)

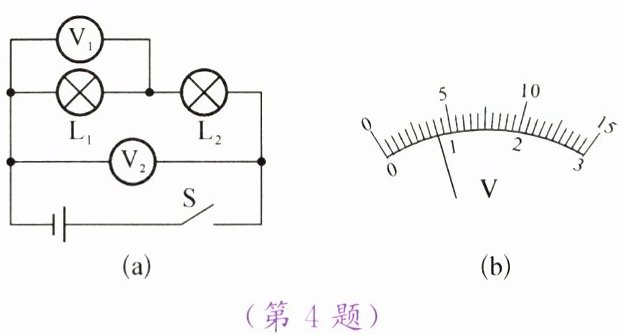

(第4题)

1.8
; 2.2
; 4

4. 如图(a)所示电路中，闭合开关后两个灯泡都能发光，并且两只电压表的指针所指位置如图(b)所示，灯泡$\mathrm{L}_{1}$两端的电压是______V，灯泡$\mathrm{L}_{2}$两端的电压是______V。

0.8
; 3.2
