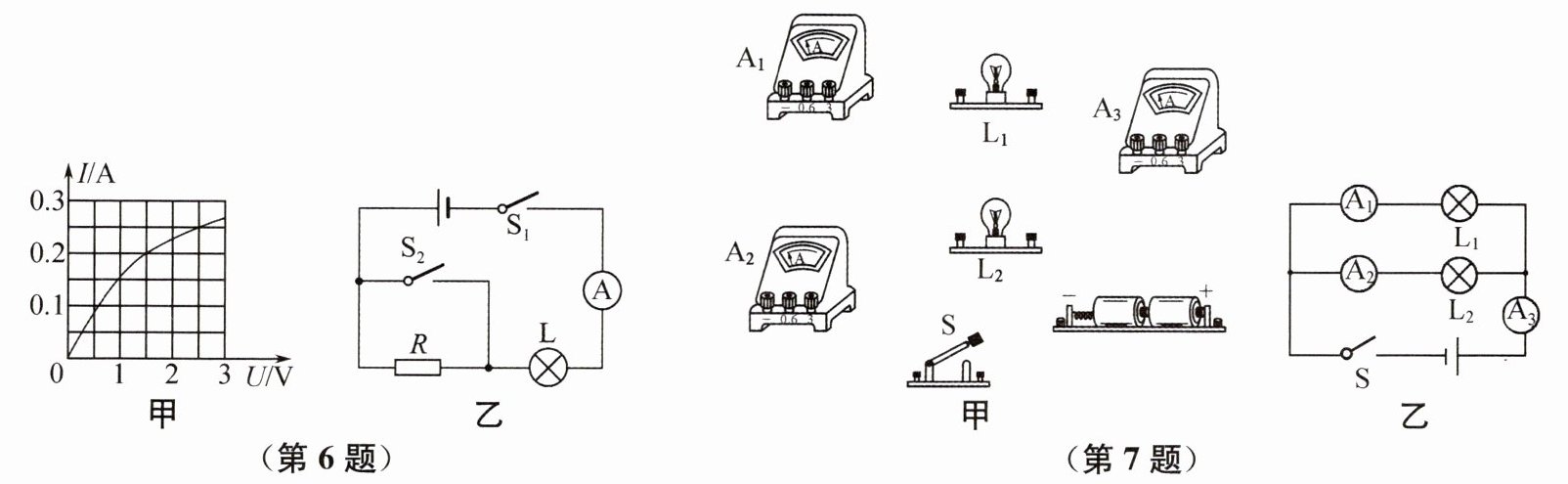

6. (2023·淄博)小灯泡的I-U图像如图甲所示,将它与定值电阻R接入图乙的电路中.只闭合开关S₁,电流表的示数为0.2 A;再闭合开关S₂时,电流表的示数为0.25 A.则电源电压为________V;只闭合开关S₁时,电阻R两端的电压为________V.

2.5
;
; 1

8. 小海和小梅一起做“探究并联电路中电流的规律”实验.

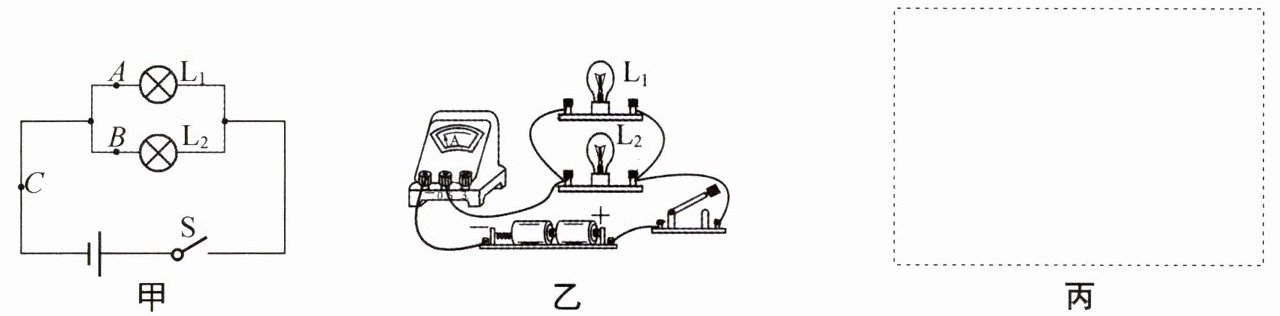

(1)图甲是他们设计的电路图,图乙是他们测量电流时连接的实物电路,此时电流表测量的是________(选填“A”“B”或“C”)处的电流.
(2)请在图乙中移动一根导线,测量另外一处的电流,在移动的导线上画“×”,并用笔画线代替导线连接正确的电路,移动后电流表测量的是________(选填“A”“B”或“C”)处的电流.

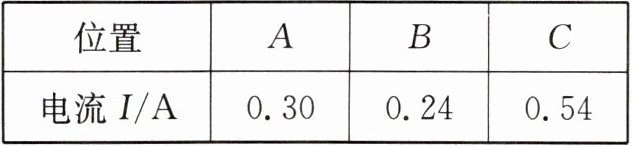

(3)测出A、B、C三处电流如下表所示,由此得出初步结论:____________________(只写表达式).小梅指出:为了得出更普遍的规律,应当进行多次实验.操作方法是____________________.

(4)小海利用原有的实验器材,添加一个开关,又设计了一个电路.利用这个电路,不用更换电流表的位置,就可直接测出A、B、C三处的电流,同样可得出三处电流的关系.请在图丙虚线框中画出电路图.

;
; C
; B
; $ I_C=I_A+I_B $ ; 换用不同规格的灯泡多次实验
