6. 如图所示为小亮设计的电路图,闭合开关________时,$L_{1}$、$L_{2}$和$L_{3}$组成串联电路;闭合开关________时,$L_{1}$和$L_{2}$组成并联电路;如果要使灯$L_{2}$亮,灯$L_{1}$、$L_{3}$不亮,则应闭合开关________.

S3
; S1、S2
; S1

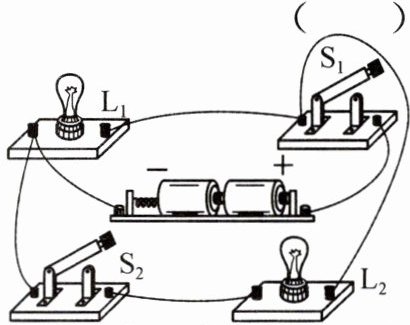

1. 在如图所示的实物电路中，$\mathrm{S}_{1}$、$\mathrm{S}_{2}$都闭合后，下列说法正确的是 （$\boldsymbol{}$）
A. 通过$\mathrm{L}_{1}$与$\mathrm{L}_{2}$的电流一定相等
B. 通过$\mathrm{L}_{1}$与$\mathrm{L}_{2}$的电流一定不相等
C. $\mathrm{L}_{1}$与$\mathrm{L}_{2}$两端的电压一定相等
D. $\mathrm{L}_{1}$与$\mathrm{L}_{2}$两端的电压之和等于电源电压

C

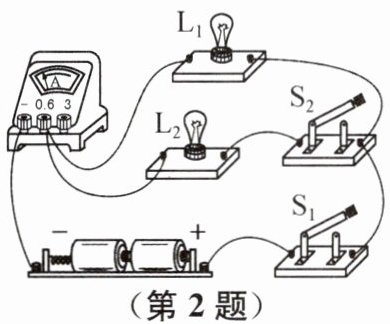

2. (2024·陕西)如图所示,电源电压不变,闭合开关$\mathrm{S}_1$和$\mathrm{S}_2$,小灯泡$\mathrm{L}_1$和$\mathrm{L}_2$均正常发光,电流表有示数.下列分析正确的是（ ）
A. $\mathrm{L}_1$和$\mathrm{L}_2$串联
B. 若断开开关$\mathrm{S}_2$,则电流表示数会变小
C. 若$\mathrm{L}_1$比$\mathrm{L}_2$亮,则原因是$\mathrm{L}_1$两端的电压比$\mathrm{L}_2$两端的电压大
D. 若只闭合开关$\mathrm{S}_2$,则电路中只有$\mathrm{L}_2$发光

B

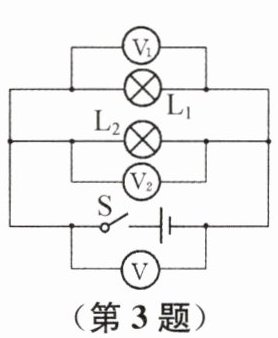

3. 如图所示,闭合开关S后,灯泡$\mathrm{L}_1$比$\mathrm{L}_2$亮,电压表$\mathrm{V}_2$示数为6 V,下列说法正确的是（ ）
A. 电压表$\mathrm{V}_1$示数为6 V
B. 电压表$\mathrm{V}_1$示数大于6 V
C. 电压表$\mathrm{V}$示数小于6 V
D. 电压表$\mathrm{V}$示数大于6 V

A

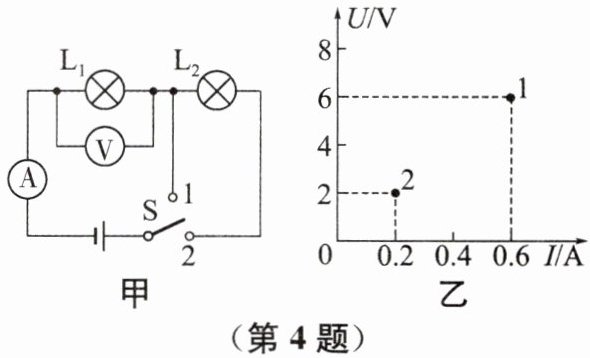

4. 如图甲所示，当开关S由接点1转到接点2时，电表示数变化情况如图乙所示，此时$\mathrm{L}_1$和$\mathrm{L}_2$组成________电路，灯泡$\mathrm{L}_2$两端的电压是________V，电源电压是________V.

串联
; 4
; 6

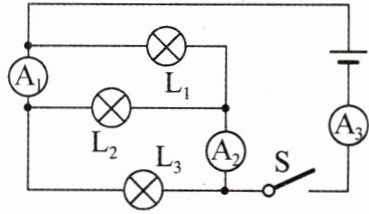

5. 如图所示,闭合开关 S,电流表 A₁ 的示数为 0.5 A,电流表 A₂ 的示数为 0.4 A,电流表 A₃ 的示数为 0.7 A.
(1)电流表 A₁ 测的是通过灯 ______ 的电流,电流表 A₂ 测的是通过灯 ______ 的电流,电流表 A₃ 测的是通过灯 ______ 的电流.(以上均选填“L₁”“L₂”“L₃”中的一个或多个)
(2)通过 L₁、L₂、L₃ 的电流分别为 ______ A、______ A、______ A.

$ L_2、L_3 $ ; $ L_1、L_2 $ ; $ L_1、L_2、L_3 $ ; 0.2
; 0.2
; 0.3
