1. 如图所示，S闭合后，两个灯泡均不发光，电流表及电压表的指针均无明显的偏转，若电路中只有一处故障，可能是 （ ）
A. 电流表坏了或未接好
B. L₁的灯丝短路
C. L₂的灯丝短路
D. L₁的灯丝被烧断

A

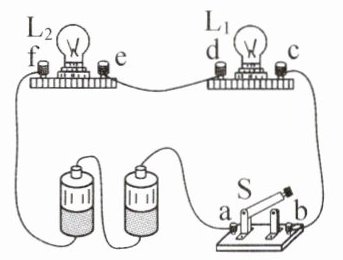

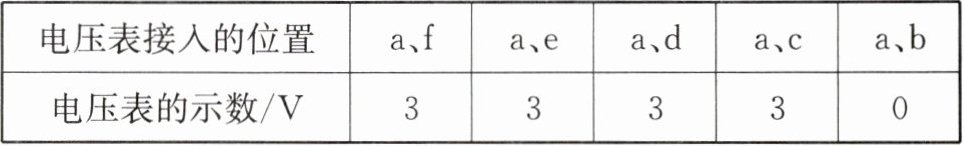

2. 如图所示,开关闭合后,发现$\mathrm{L}_{1}$、$\mathrm{L}_{2}$都不亮.小明将开关、$\mathrm{L}_{1}$和$\mathrm{L}_{2}$的接线柱分别用a、b、c、d、e、f表示,用一个电压表检测电路故障.表中是他记录的检测数据,则故障可能是 （ ）


A. $\mathrm{L}_{1}$的灯丝断了
B. $\mathrm{L}_{2}$被短路了
C. 连接接线柱e、d的导线断了
D. 连接接线柱b、c的导线断了

D

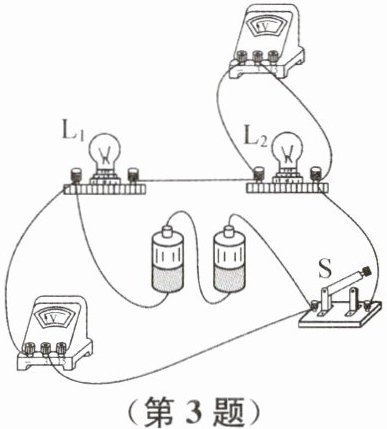

3. 在“探究串联电路电压特点”的实验中，小红按图正确连接好电路，闭合开关后发现两个电压表指针偏转角度相同. 为寻找电路故障，小红用一根检测导线分别并联在灯$\mathrm{L}_{1}$、$\mathrm{L}_{2}$的两端，发现两个电压表指针所指位置均没有任何变化. 由此可以推断 （ ）
A. $\mathrm{L}_{1}$一定短路
B. $\mathrm{L}_{2}$一定断路
C. $\mathrm{L}_{1}$短路，同时$\mathrm{L}_{2}$断路
D. 检测导线一定断路

D

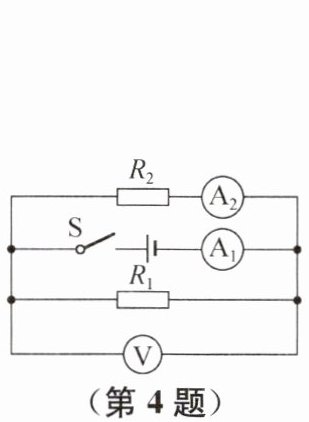

4. (2024·泰安)如图所示,电源电压保持不变,闭合开关S后,电路中各元件正常工作,两个相同的电流表指针偏转的角度相同.一段时间后,电流表$\mathrm{A}_1$指针偏转的角度突然变为原来的$\frac{1}{5}$,若原因是定值电阻$R_1$或$R_2$出现了断路故障,其他元件均完好,则下列说法正确的是
( )
A. 电压表示数为零
B. 电流表$\mathrm{A}_1$的示数一定大于$\mathrm{A}_2$的示数
C. 一定是电阻$R_1$出现了断路故障
D. 一定是电阻$R_2$出现了断路故障

C

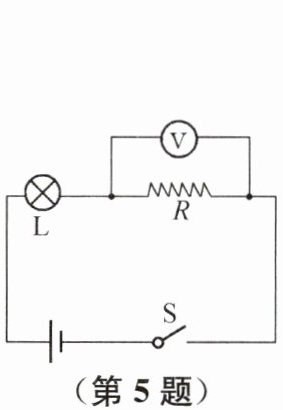

5. 在如图所示的电路中,闭合开关 S,灯 L 不亮,电压表有示数.已知电路中各处均接触良好.
(R 为电热丝,阻值与灯泡接近)
(1)请写出发生上述现象的两个可能原因:________、______.
(2)为进一步确定原因,小华同学将一个电流表正确串联在该电路中,闭合开关 S,观察电流表的示数情况.若电流表有示数,说明上述现象产生的原因是________;若电流表无示数,说明上述现象产生的原因是________.
(3)小明同学准备用一根导线并联接在电热丝 R 两端,根据灯泡能否发光进一步确定原因.此操作方案是否可行?请说明理由.
______.

灯L短路
; 电热丝R断路
; 灯L短路
; 电热丝R断路
; 不可行，可能会造成电源短路。因为当导线与电阻R并联，电阻被短路，只有灯泡接入电路，若故障为灯泡短路，闭合开关后，可能烧坏电源。
