9.在如图所示的电路中，电源电压为6 V。当开关S闭合后，电路总功率变化了1.8 W，则电流表示数变化了 A，电阻R= Ω。

9.0.3 20

【分析】
首先明确电路状态：开关S断开时，电路为灯泡L的简单电路，电流表测量通过L的电流；开关S闭合后，L与电阻R并联，电流表测量干路电流。由于并联电路各支路独立工作，L的电流不受开关闭合影响，总电流的变化量等于通过电阻R的电流；总功率的变化量仅由新增的电阻R的功率引起，据此结合电学公式计算。
【解析】
1. 计算电流表示数变化量：
已知电源电压U=6V，电路总功率变化ΔP=1.8W，根据电功率公式P=UI，总功率变化ΔP=U×ΔI（ΔI为电流变化量），因此ΔI=ΔP/U=1.8W/6V=0.3A，即电流表示数变化了0.3A。
2. 计算电阻R的阻值：
开关闭合后，电阻R两端电压等于电源电压U=6V，通过R的电流为电流变化量ΔI=0.3A，根据欧姆定律I=U/R，可得R=U/ΔI=6V/0.3A=20Ω。
【答案】
0.3；20
【知识点】
并联电路特点、电功率计算、欧姆定律
【点评】
本题考查并联电路的电流、功率规律，结合欧姆定律与电功率公式进行计算，核心是理解总功率变化量等于新增电阻的功率，属于基础电学应用题，难度适中。
【难度系数】
0.5

10. 小聪通过实验测定额定电压为2.5 V的小灯泡的电功率。

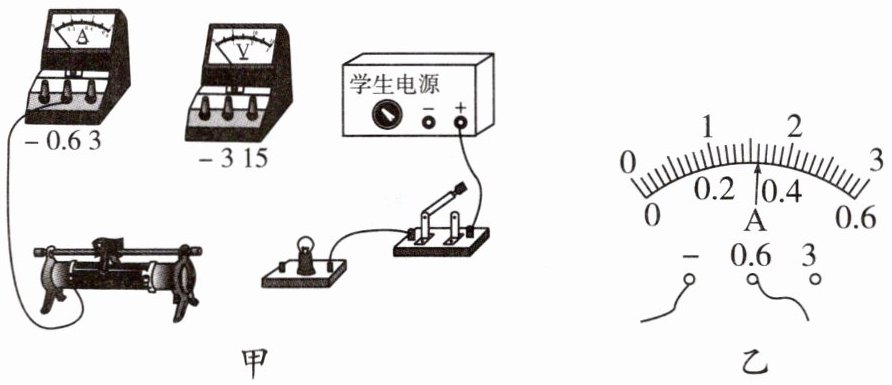

(1)在图甲中,请你用笔画线表示导线,把图中的电路连接好(请勿更改原有导线,导线不得交叉)。
(2)在连接电路时,开关应该是的。
(3)正确连接电路后,闭合开关,发现小灯泡不发光,电压表和电流表都有较小的示数,则小灯泡不发光的原因可能是。调节滑动变阻器,使电压表的示数为V,小灯泡正常发光。若此时电流表的示数如图乙所示,其示数为A,则小灯泡的额定功率是W。

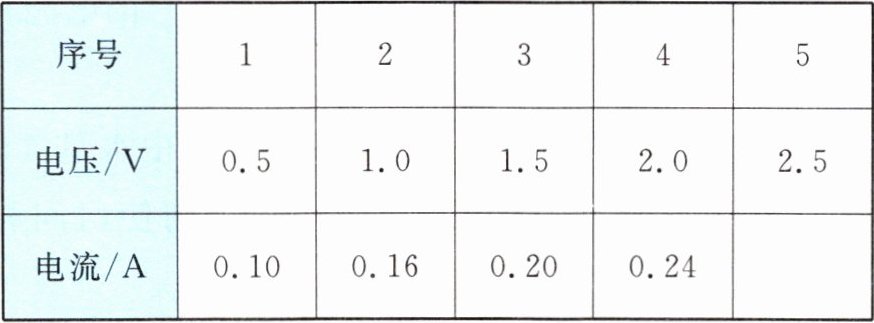

(4)继续进行实验,得到下表的数据,小聪分析表中数据,认为小灯泡的电功率不能求平均值,其原因是;进一步通过对表中数据进行分析应该知道,(选填“能”或“不能”)用该装置探究电流与电压的关系。

10.(1)
(2)断开
(3)滑动变阻器接入电路的阻值过大 2.5 0.32 0.8
(4)小灯泡在不同电压下的功率不同 不能

【分析】
这是一道测定小灯泡电功率的实验题，解题思路如下：
1. 第(1)问：需将电压表并联在小灯泡两端，根据小灯泡额定电压2.5V选0~3V量程，确保导线不交叉，完成电路连接。
2. 第(2)问：连接电路时，为防止短路损坏元件，开关必须断开，这是电学实验的基本操作要求。
3. 第(3)问：闭合开关后灯不亮但两表有小示数，说明电路通路、电流小，原因是滑动变阻器接入阻值过大；小灯泡正常发光需电压等于额定电压2.5V，读取电流表示数后用P=UI计算额定功率。
4. 第(4)问：小灯泡功率随电压变化，不是定值，不能求平均值；探究电流与电压关系需控制电阻不变，而小灯泡电阻随温度变化，故不能用该装置。
【解析】

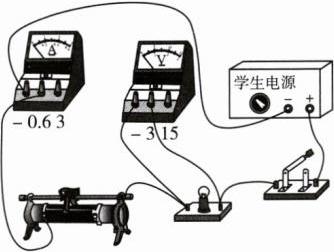

(1) 测定小灯泡电功率时，电压表应并联在小灯泡两端，小灯泡额定电压为2.5V，因此电压表选用0~3V量程，将电压表并联在小灯泡两端（导线不交叉，连接符合电路要求）。
(2) 连接电路时，为保护电路，开关应处于断开状态。
(3) 闭合开关后，小灯泡不发光，电压表和电流表均有较小示数，说明电路是通路，电流较小，原因是滑动变阻器接入电路的阻值过大，导致电路总电阻大、电流小，小灯泡实际功率过小；要使小灯泡正常发光，需调节滑动变阻器，使电压表示数等于其额定电压2.5V；电流表选用0~0.6A量程，示数为0.32A，则小灯泡的额定功率P=UI=2.5V×0.32A=0.8W。
(4) 小灯泡的电功率随两端电压的变化而变化，不同电压下功率不同，因此不能求电功率的平均值；探究电流与电压的关系时，需保持电阻不变，而小灯泡的电阻随温度升高而增大，电阻是变化的，故不能用该装置探究电流与电压的关系。
【答案】
10.(1)
(2)断开
(3)滑动变阻器接入电路的阻值过大 2.5 0.32 0.8
(4)小灯泡在不同电压下的功率不同 不能
【知识点】
测定小灯泡的电功率；滑动变阻器的使用；电功率计算
【点评】
本题围绕测定小灯泡电功率的实验展开，涵盖电路连接、实验操作规范、故障分析、额定功率计算及实验探究的合理性判断，是电学实验的核心基础题型，需熟练掌握实验原理与操作要点。
【难度系数】
0.6
