1. 如图是使用弹簧测力计测力时的情景。
（1）该测力计的量程为，分度值是。
（2）图中存在的操作错误：
。
（1）该测力计的量程为，分度值是。
（2）图中存在的操作错误：
。
答案
（1）0~5N；0.2N
（2）被测拉力的方向与弹簧测力计的轴线方向不一致；弹簧与外壳间的额外摩擦会导致测量结果不准确
（2）被测拉力的方向与弹簧测力计的轴线方向不一致；弹簧与外壳间的额外摩擦会导致测量结果不准确
解析
【分析】
要解决本题，需掌握弹簧测力计的量程、分度值的判断方法，以及弹簧测力计的正确使用规则。首先，量程是弹簧测力计可测量力的范围，观察刻度盘最大示数即可确定；分度值是相邻刻度线代表的力的大小，通过每大格的力值和小格数计算。使用弹簧测力计时，拉力方向需与弹簧轴线一致，避免弹簧与外壳摩擦影响测量，据此分析操作错误。
【解析】
（1）量程：观察弹簧测力计刻度，最大刻度为5N，因此量程是0~5N；分度值：每一大格代表1N，每一大格分为5小格，所以分度值为1N÷5=0.2N。
（2）操作错误：使用弹簧测力计时，拉力方向应与弹簧测力计的轴线方向一致，图中拉力方向倾斜，与轴线方向不一致；同时，拉力倾斜会使弹簧与外壳间产生额外摩擦，导致测量结果不准确。
【答案】
（1）0~5N；0.2N
（2）被测拉力的方向与弹簧测力计的轴线方向不一致；弹簧与外壳间的额外摩擦会导致测量结果不准确
【知识点】
弹簧测力计的使用；量程与分度值
【点评】
本题考查弹簧测力计的基础使用，属于常规基础题，需牢记量程、分度值的判断方法及正确操作要求，易错点为操作错误的准确表述。
【难度系数】
0.6
要解决本题，需掌握弹簧测力计的量程、分度值的判断方法，以及弹簧测力计的正确使用规则。首先，量程是弹簧测力计可测量力的范围，观察刻度盘最大示数即可确定；分度值是相邻刻度线代表的力的大小，通过每大格的力值和小格数计算。使用弹簧测力计时，拉力方向需与弹簧轴线一致，避免弹簧与外壳摩擦影响测量，据此分析操作错误。
【解析】
（1）量程：观察弹簧测力计刻度，最大刻度为5N，因此量程是0~5N；分度值：每一大格代表1N，每一大格分为5小格，所以分度值为1N÷5=0.2N。
（2）操作错误：使用弹簧测力计时，拉力方向应与弹簧测力计的轴线方向一致，图中拉力方向倾斜，与轴线方向不一致；同时，拉力倾斜会使弹簧与外壳间产生额外摩擦，导致测量结果不准确。
【答案】
（1）0~5N；0.2N
（2）被测拉力的方向与弹簧测力计的轴线方向不一致；弹簧与外壳间的额外摩擦会导致测量结果不准确
【知识点】
弹簧测力计的使用；量程与分度值
【点评】
本题考查弹簧测力计的基础使用，属于常规基础题，需牢记量程、分度值的判断方法及正确操作要求，易错点为操作错误的准确表述。
【难度系数】
0.6
2. 小明归纳了一些使用弹簧测力计的方法,其中不正确的是 ()
A.所测力的大小不能超过弹簧测力计的刻度的最大值
B.弹簧测力计必须竖直放置进行力的测量
C.使用时应尽量避免弹簧测力计的指针、挂钩与外壳摩擦
D.使用前,要检查指针是否在零刻度位置
A.所测力的大小不能超过弹簧测力计的刻度的最大值
B.弹簧测力计必须竖直放置进行力的测量
C.使用时应尽量避免弹簧测力计的指针、挂钩与外壳摩擦
D.使用前,要检查指针是否在零刻度位置
答案
B
解析
【分析】
本题考查弹簧测力计的正确使用方法，需逐一分析各选项，结合弹簧测力计的操作规范判断说法的正误，最终找出不正确的选项。
【解析】
逐一分析选项：
A选项：弹簧测力计的量程是其能测量的最大力的范围，所测力超过刻度最大值会损坏测力计，因此不能超过量程，该说法正确。
B选项：弹簧测力计测量力时，力的方向只需与弹簧轴线方向一致，可测量竖直、水平等任意方向的力，并非必须竖直放置，该说法错误。
C选项：使用时若指针、挂钩与外壳摩擦，会增大测量误差，因此应尽量避免，该说法正确。
D选项：使用前需检查指针是否在零刻度线，若不在需调零，是正确的操作步骤，该说法正确。
综上，不正确的是B选项。
【答案】
B
【知识点】
弹簧测力计的使用方法
【点评】
本题为初中物理力学基础实验题，考查弹簧测力计的核心操作规范，难度较低，需学生牢记相关要点即可准确判断。
【难度系数】
0.6
本题考查弹簧测力计的正确使用方法，需逐一分析各选项，结合弹簧测力计的操作规范判断说法的正误，最终找出不正确的选项。
【解析】
逐一分析选项：
A选项：弹簧测力计的量程是其能测量的最大力的范围，所测力超过刻度最大值会损坏测力计，因此不能超过量程，该说法正确。
B选项：弹簧测力计测量力时，力的方向只需与弹簧轴线方向一致，可测量竖直、水平等任意方向的力，并非必须竖直放置，该说法错误。
C选项：使用时若指针、挂钩与外壳摩擦，会增大测量误差，因此应尽量避免，该说法正确。
D选项：使用前需检查指针是否在零刻度线，若不在需调零，是正确的操作步骤，该说法正确。
综上，不正确的是B选项。
【答案】
B
【知识点】
弹簧测力计的使用方法
【点评】
本题为初中物理力学基础实验题，考查弹簧测力计的核心操作规范，难度较低，需学生牢记相关要点即可准确判断。
【难度系数】
0.6
3. 在使用弹簧测力计前,把它的挂钩轻轻来回拉动几次,这样做的好处是 ()
A.试试弹簧的弹性
B.可避免弹簧卡壳
C.无意识的随便拉拉
D.看能测多大的拉力,确定量程
A.试试弹簧的弹性
B.可避免弹簧卡壳
C.无意识的随便拉拉
D.看能测多大的拉力,确定量程
答案
B
解析
【分析】
要解决这道题，需回忆弹簧测力计的正确使用方法，明确使用前操作的核心目的。弹簧测力计使用前拉挂钩，主要是检查弹簧能否自由伸缩，避免弹簧与外壳摩擦卡壳，影响后续测量的准确性，据此逐一分析选项即可。
【解析】
对各选项分析如下：
A选项：试弹簧弹性不是拉挂钩的主要目的，该操作无法有效测试弹簧弹性，排除；
B选项：拉挂钩能避免弹簧与外壳间因摩擦发生卡壳，保证测量时弹簧可自由伸缩，符合题意；
C选项：拉挂钩是有目的的操作，并非无意识的随意动作，排除；
D选项：确定量程需观察弹簧测力计的刻度范围，与拉挂钩无关，排除。
【答案】
B
【知识点】
弹簧测力计的使用
【点评】
本题考查弹簧测力计使用前的操作要点，属于基础识记类题目，需掌握基本测量仪器的使用规范。
【难度系数】
0.8
要解决这道题，需回忆弹簧测力计的正确使用方法，明确使用前操作的核心目的。弹簧测力计使用前拉挂钩，主要是检查弹簧能否自由伸缩，避免弹簧与外壳摩擦卡壳，影响后续测量的准确性，据此逐一分析选项即可。
【解析】
对各选项分析如下：
A选项：试弹簧弹性不是拉挂钩的主要目的，该操作无法有效测试弹簧弹性，排除；
B选项：拉挂钩能避免弹簧与外壳间因摩擦发生卡壳，保证测量时弹簧可自由伸缩，符合题意；
C选项：拉挂钩是有目的的操作，并非无意识的随意动作，排除；
D选项：确定量程需观察弹簧测力计的刻度范围，与拉挂钩无关，排除。
【答案】
B
【知识点】
弹簧测力计的使用
【点评】
本题考查弹簧测力计使用前的操作要点，属于基础识记类题目，需掌握基本测量仪器的使用规范。
【难度系数】
0.8

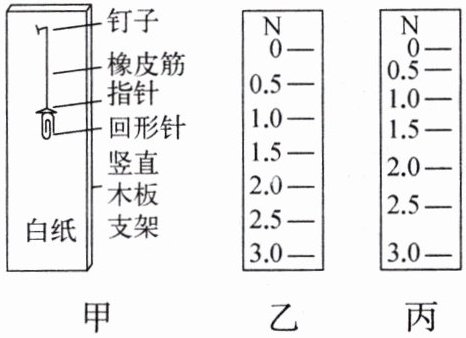

4. 利用一根长橡皮筋自制简易测力计，装置如图甲所示。在制作测力计刻度面板时，小明和小华的方法不同。小明：在回形针上挂6个50 g的钩码，记下指针静止时的位置，等分刻度，画出的刻度线如图乙所示。小华：在回形针上每次加挂一个50 g的钩码，分别记下指针静止时的位置，画出相应的刻度线如图丙所示。
(1) 图乙、图丙的刻线并不完全重合，你认为图的刻度较准确；若采用小明的测力计测力，读数为2.0 N，则测量值真实值。

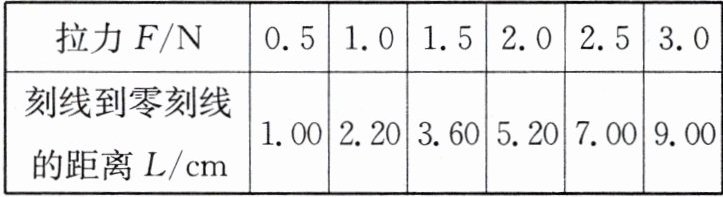

(2) 小华想在原有刻度基础上进一步画出分度值是0.1 N的刻线，但未找到10 g的钩码。他注意到拉力越大，橡皮筋形变，于是想通过探寻形变与拉力的定量关系进行细分刻度。他测量了每根刻线到零刻线的距离L，数据记录在下表中。

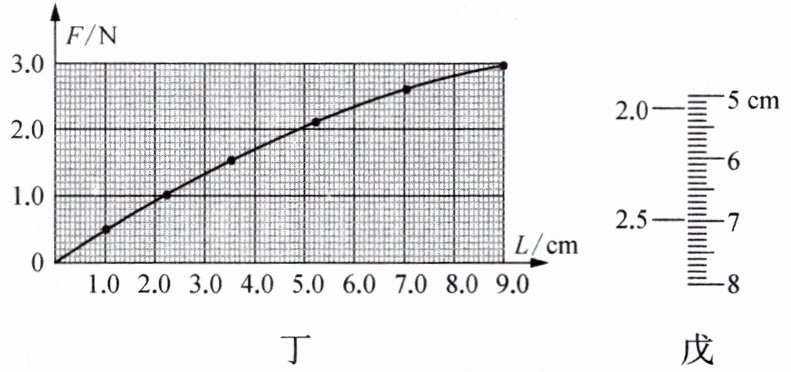

在坐标纸上画出对应的F-L图像如图丁，请利用图像信息在图戊中标出2.2 N力对应的刻度线。
(1) 图乙、图丙的刻线并不完全重合，你认为图的刻度较准确；若采用小明的测力计测力，读数为2.0 N，则测量值真实值。
(2) 小华想在原有刻度基础上进一步画出分度值是0.1 N的刻线，但未找到10 g的钩码。他注意到拉力越大，橡皮筋形变，于是想通过探寻形变与拉力的定量关系进行细分刻度。他测量了每根刻线到零刻线的距离L，数据记录在下表中。
在坐标纸上画出对应的F-L图像如图丁，请利用图像信息在图戊中标出2.2 N力对应的刻度线。
答案
(1) 丙；小于
(2) 越大；在图戊中距离零刻线约5.9cm（2.0N刻度下方约0.7cm处，2.0N与2.5N之间靠近2.0N的位置）画出2.2N对应的刻度线。
(2) 越大；在图戊中距离零刻线约5.9cm（2.0N刻度下方约0.7cm处，2.0N与2.5N之间靠近2.0N的位置）画出2.2N对应的刻度线。
解析
【分析】
要解决本题，需结合自制简易测力计的原理（弹性限度内，橡皮筋的伸长量与所受拉力相关）分析刻度的准确性：小明将6个钩码（总重3N）对应的伸长量等分刻度，未考虑橡皮筋的伸长随拉力增大的变化规律（实际拉力较大时，伸长量增加更快，F-L曲线向上弯曲）；小华每次加挂一个钩码并记录位置，刻度基于实际拉力与伸长的对应关系，因此更准确。对于小明的测力计，其刻度按线性等分，当读数为2.0N时，该读数对应的伸长量是线性关系下的对应值，而真实2.0N拉力对应的伸长量更小，故真实拉力大于读数，测量值小于真实值。此外，橡皮筋的形变随拉力增大而变大，结合F-L图像可确定2.2N对应的刻度线位置。
【解析】
(1) ① 刻度准确性判断：自制测力计的刻度需对应实际拉力与伸长的关系。小明将6个钩码（总重G=6×0.5N=3N）的伸长量等分，假设伸长与拉力成正比，但实际橡皮筋在拉力较大时，伸长量随拉力增加得更快，F-L曲线向上弯曲；小华每次加挂一个钩码，记录每个拉力对应的实际伸长量，刻度更贴合实际形变规律，因此图丙的刻度更准确。
② 测量值与真实值的关系：小明的刻度按线性等分，当读数为2.0N时，该读数对应的伸长量是线性关系下的对应值，而真实2.0N拉力对应的伸长量更小，因此真实拉力大于小明的读数，即测量值小于真实值。
(2) ① 橡皮筋形变与拉力的关系：拉力越大，橡皮筋形变越大。
② 2.2N刻度线的绘制：从F-L图像可知，拉力与伸长量近似成正比，先确定2.0N、2.5N对应的刻度线位置，2.2N位于两者之间，且靠近2.0N，对应距离零刻线约5.9cm（或2.0N刻度下方约0.7cm处），据此在图戊中标出该位置即可。
【答案】
(1) 丙；小于
(2) 越大；在图戊中距离零刻线约5.9cm（2.0N刻度下方约0.7cm处，2.0N与2.5N之间靠近2.0N的位置）画出2.2N对应的刻度线
【知识点】
弹性形变；测力计原理；图像应用
【点评】
本题以自制简易测力计为载体，考查弹性形变与拉力的关系及刻度绘制方法，需理解实验方法的合理性，能利用F-L图像确定对应拉力的刻度，注重实验原理的实际应用。
【难度系数】
0.5
要解决本题，需结合自制简易测力计的原理（弹性限度内，橡皮筋的伸长量与所受拉力相关）分析刻度的准确性：小明将6个钩码（总重3N）对应的伸长量等分刻度，未考虑橡皮筋的伸长随拉力增大的变化规律（实际拉力较大时，伸长量增加更快，F-L曲线向上弯曲）；小华每次加挂一个钩码并记录位置，刻度基于实际拉力与伸长的对应关系，因此更准确。对于小明的测力计，其刻度按线性等分，当读数为2.0N时，该读数对应的伸长量是线性关系下的对应值，而真实2.0N拉力对应的伸长量更小，故真实拉力大于读数，测量值小于真实值。此外，橡皮筋的形变随拉力增大而变大，结合F-L图像可确定2.2N对应的刻度线位置。
【解析】
(1) ① 刻度准确性判断：自制测力计的刻度需对应实际拉力与伸长的关系。小明将6个钩码（总重G=6×0.5N=3N）的伸长量等分，假设伸长与拉力成正比，但实际橡皮筋在拉力较大时，伸长量随拉力增加得更快，F-L曲线向上弯曲；小华每次加挂一个钩码，记录每个拉力对应的实际伸长量，刻度更贴合实际形变规律，因此图丙的刻度更准确。
② 测量值与真实值的关系：小明的刻度按线性等分，当读数为2.0N时，该读数对应的伸长量是线性关系下的对应值，而真实2.0N拉力对应的伸长量更小，因此真实拉力大于小明的读数，即测量值小于真实值。
(2) ① 橡皮筋形变与拉力的关系：拉力越大，橡皮筋形变越大。
② 2.2N刻度线的绘制：从F-L图像可知，拉力与伸长量近似成正比，先确定2.0N、2.5N对应的刻度线位置，2.2N位于两者之间，且靠近2.0N，对应距离零刻线约5.9cm（或2.0N刻度下方约0.7cm处），据此在图戊中标出该位置即可。
【答案】
(1) 丙；小于
(2) 越大；在图戊中距离零刻线约5.9cm（2.0N刻度下方约0.7cm处，2.0N与2.5N之间靠近2.0N的位置）画出2.2N对应的刻度线
【知识点】
弹性形变；测力计原理；图像应用
【点评】
本题以自制简易测力计为载体，考查弹性形变与拉力的关系及刻度绘制方法，需理解实验方法的合理性，能利用F-L图像确定对应拉力的刻度，注重实验原理的实际应用。
【难度系数】
0.5
