6.(2025曲靖阶段练习)如图所示,某研究小组利用以下器材进行了一些电学相关的探究活动。老师提供的实验器材有:电源(电压恒为4.5 V)、电流表、电压表、开关各一个,四个定值电阻(5 Ω、10 Ω、15 Ω、20 Ω),两个滑动变阻器(规格分别为“20 Ω 2 A”“50 Ω 1 A”),导线若干。

(1)甲小组探究电阻一定时电流与电压的关系。

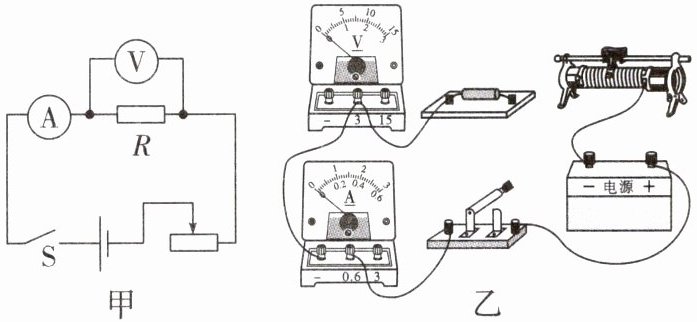

①请你根据图甲所示的电路图用笔画线代替导线,将图乙中的实物电路连接完整。
②闭合开关前,要将滑动变阻器的滑片移至最(选填“左”或“右”)端,此时滑动变阻器的作用是。
③将5 Ω的定值电阻接入电路,检查无误后闭合开关,发现电压表无示数,电流表有示数,造成这一现象的原因可能是(写出一条即可)。

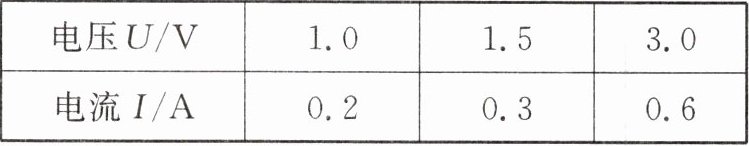

④排除故障后进行实验得到的数据如表所示,由此可得到的实验结论是。

(2)乙小组探究电压一定时电流与电阻的关系。
①将5 Ω的定值电阻接入电路,检查无误后闭合开关,移动滑片,使电压表的示数为1.5 V,记下相应的电流值。再用10 Ω的定值电阻替代5 Ω的定值电阻,此时滑片应向(选填“左”或“右”)端移动,直到电压表示数为V。
②为了用四个定值电阻进行实验,应选择的滑动变阻器的规格是。

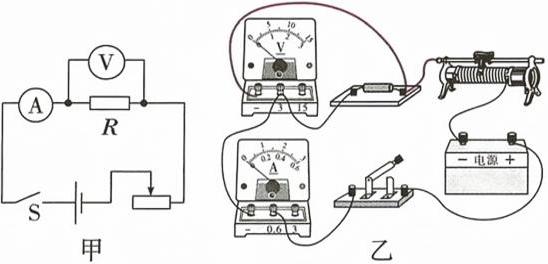

(1) ①
②左；保护电路
③R短路或电压表断路
④电阻一定时，电流与电压成正比
(2) ①左；1.5
②“50 Ω 1 A”

7.如图所示,小兰用伏安法测量定值电阻$ R_x $的电阻。

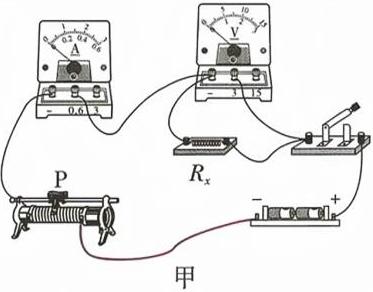

(1)用笔画线代替导线,将图甲中的实物电路连接完整,要求滑片向右移时,电流表的示数变大。连接电路时开关应处于状态;闭合开关前,滑动变阻器的滑片应滑到最(选填“左”或“右”)端。
(2)闭合开关,发现电流表无示数,电压表有示数。导致这一现象的原因可能是。

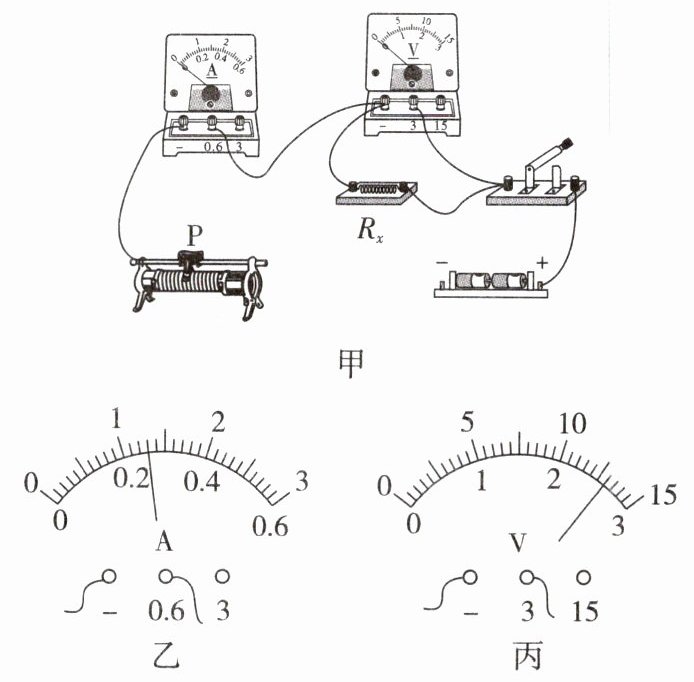

(3)某一次测量时,电流表的指针如图乙所示,其示数为A,电压表的指针如图丙所示,根据上述数据计算出定值电阻$ R_x $的阻值为Ω。
(4)请写出一个与该实验多次测量的目的相同的实验:。
(5)如果将定值电阻$ R_x $换成小灯泡来做该实验,小兰发现当小灯泡两端电压改变时,小灯泡的电阻有明显改变,这是因为灯丝电阻随变化而变化。

(1) ；断开；左
(2) 定值电阻$R_x$断路
(3) 0.26；10
(4) 测量物体运动的速度
(5) 温度
