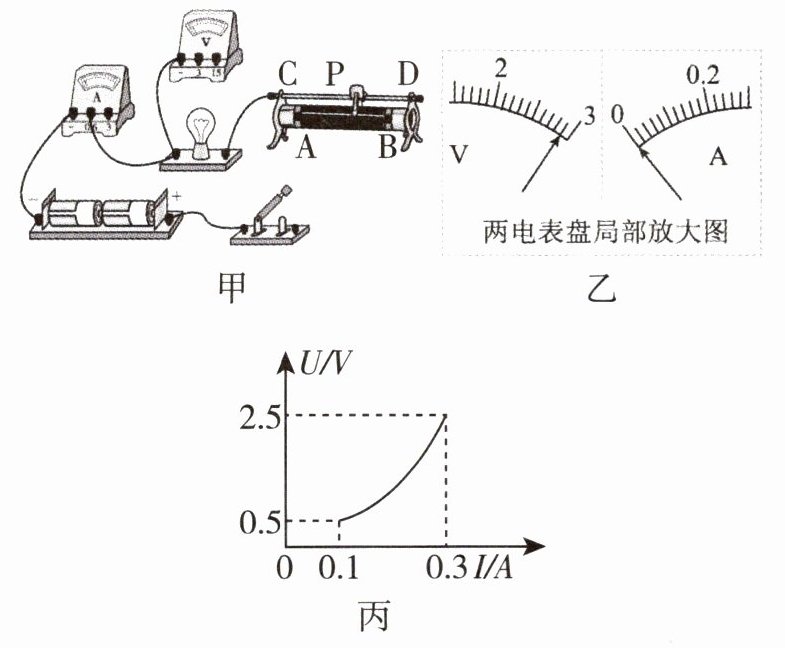

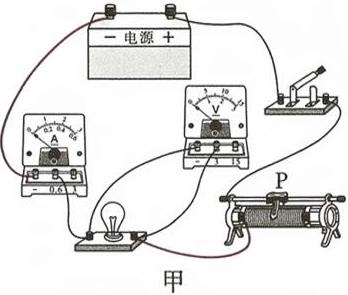

8.(2025广东)小明利用如图甲所示的电路来测量小灯泡的电功率(电源为两节新干电池),小灯泡额定电压为2.5 V。

(1)请用笔画线代替导线,在图甲中将实验电路连接完整(要求滑动变阻器的滑片向右移动时电流表的示数变小)。
(2)实验中,小明发现无论怎样调节滑动变阻器,两电表指针始终处于图乙所示位置,如果导线完好且连接无误,只有一个元件有故障,则故障原因是。
(3)故障排除后,小明从滑动变阻器接入电路阻值最大时开始记录数据,得到小灯泡的U-I图像如图丙所示,则小灯泡的额定功率是W,所用滑动变阻器的最大阻值是Ω。
(4)由图丙可以算出小灯泡两端电压为0.5 V时灯丝的电阻为Ω,并且实验过程中得出的U-I图像不是一条直线。请分析出现这种现象的原因是。

(1)
(2) 小灯泡断路
(3) 0.75；25
(4) 5；灯丝的电阻随温度的升高而增大

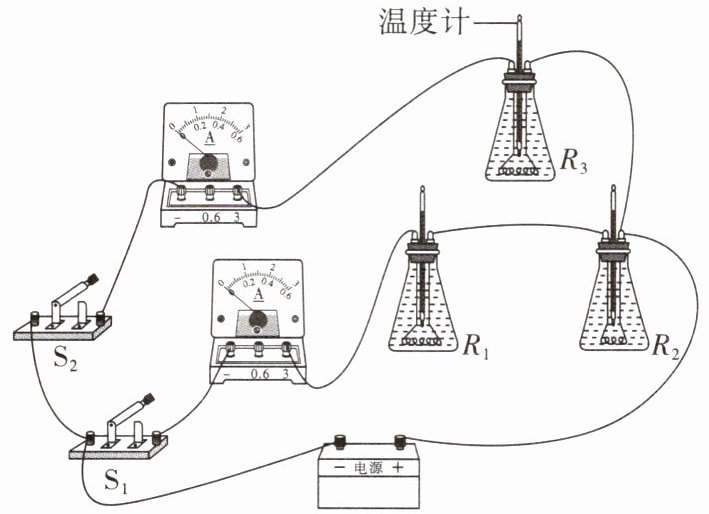

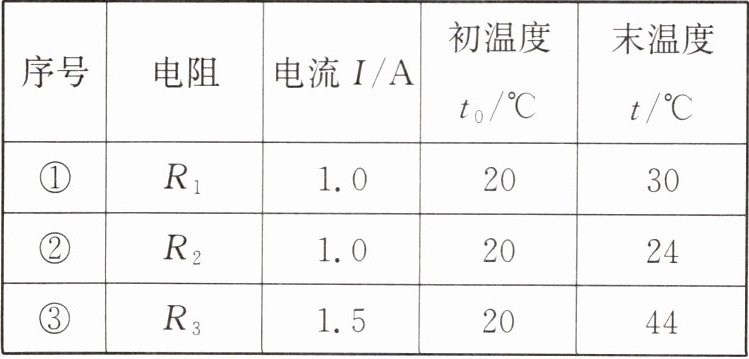

9.用如图所示的装置探究影响电流热效应的因素,三个相同的锥形瓶内均装有质量相等的煤油,电阻丝$R_1$、$R_2$、$R_3$浸没在煤油中,其中$R_1=R_3=6\ \Omega$,$R_2=3\ \Omega$。闭合开关前,记录下煤油的初温度$t_0$;接通电源,同时闭合开关$S_1$、$S_2$,记录下通过$R_1$、$R_2$、$R_3$的电流,通电相同时间,记录下煤油的末温度$t$,结果如表所示。


(1)$R_1$、$R_2$所在锥形瓶中的煤油升温所吸收的热量之比为。
(2)比较①③可知,导体产生的热量与有关。
(3)比较(选填序号)可知,导体产生的热量与电阻有关。
(4)若要探究导体产生的热量与通电时间的关系,应进行的操作是。

(1) 5:2
(2) 电流
(3) ①②
(4) 只闭合开关$S_2$，改变通电时间，观察温度计示数的变化量
