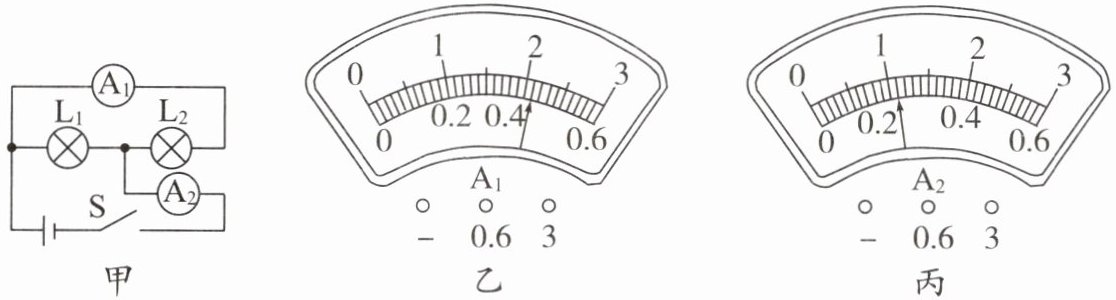

3.如图甲所示的电路,闭合开关,两灯泡均发光,且两个完全相同的电流表A₁和A₂指针偏转分别如图乙、丙所示,通过灯泡L₁和L₂的电流分别为()


A.2.1 A、0.22 A
B.1.1 A、2.1 A
C.0.68 A、0.42 A
D.1 A、1.1 A

3. C

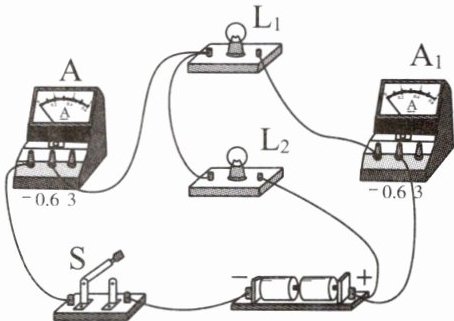

4. 如图所示的电路，闭合开关S，小灯泡L₁和L₂均正常发光，两电流表都有示数，下列判断正确的是()

A.电流表A只测量通过小灯泡L₂的电流
B.电流表A₁的示数比A的大
C.小灯泡L₁和L₂组成并联电路
D.小灯泡L₁被短路时，L₂正常发光

4. C

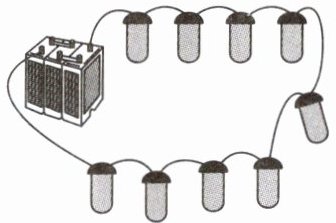

5. (2025·四川成都中考)小丽为班级科学晚会制作了一款以串联方式连接的彩灯，如图所示。接通电路后，她观察到灯泡亮度不同，根据所学知识判断出通过每个灯泡的电流大小（选填“相等”或“不相等”）。根据简单电路的组成要素，该电路还缺少的一个元器件是。

5. 相等 开关

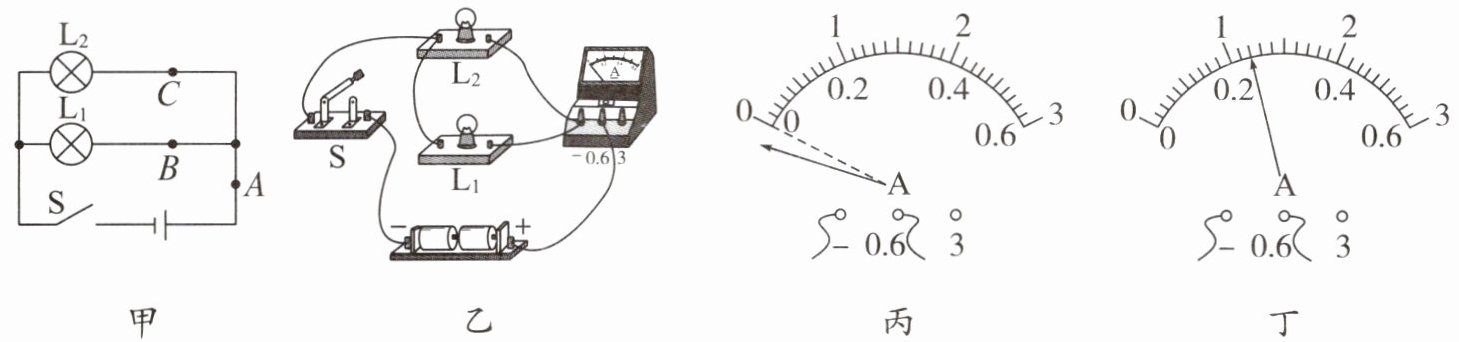

6. 为了探究并联电路的电流规律，小星同学设计了如图甲所示的电路进行实验。
(1)连接电路时，开关应处于（选填“断开”或“闭合”）状态。

(2)图乙实物图中，电流表测量图甲中（选填“A”“B”或“C”）处的电流。
(3)图乙中移动一根导线就可以测量B处的电流，请你在移动的导线上画“×”，并用笔画线表示导线正确连接电路。
(4)在测量电流的过程中，闭合开关前电流表的指针出现了如图丙所示的情况，出现该现象的原因是。
(5)在排除故障后，电流表测量C处电流的示数如图丁所示，则电流表的示数为 A。

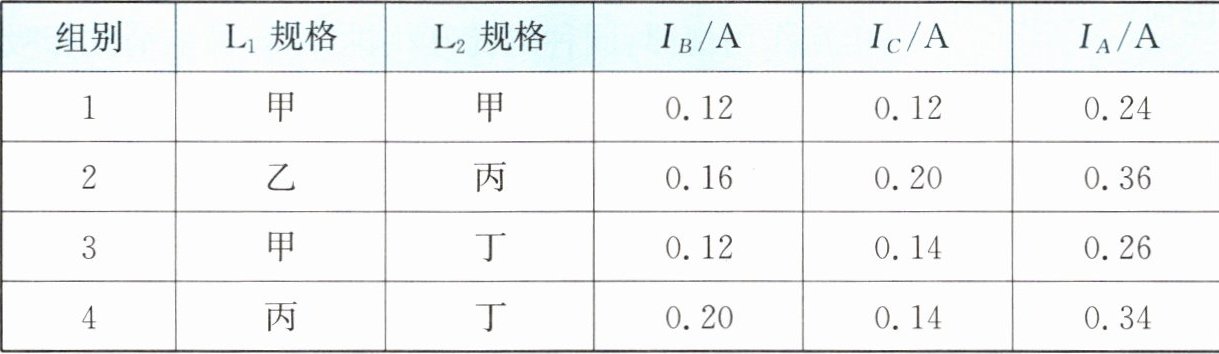

(6)老师收集到几组数据如下表所示，分析数据，可得出实验的结论：在并联电路中，干路电流（选填“大于”“小于”或“等于”）各支路电流之和。

6. (1) 断开
(2) A
(3) 如图所示
(4) 电流表未调零
(5) 0.24
(6) 等于
