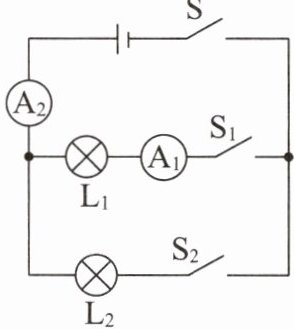

7.(2024·云南中考)如图所示的电路中,电源电压恒定,闭合开关S、S₁和S₂,灯L₁、L₂都正常发光,下列说法正确的是()

A.电流表A₂测通过灯L₂的电流
B.电流表A₁和A₂示数相等
C.断开S₂,电流表A₂示数变小
D.断开S₂,灯L₁变暗

7. C

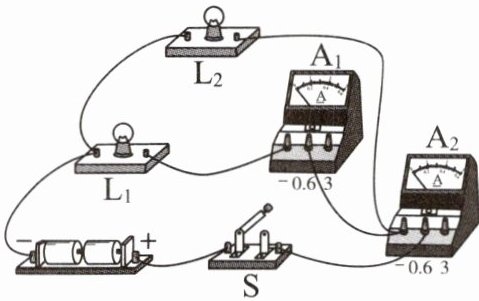

8. 小明连接如图所示的电路。

(1)闭合开关S,灯泡L₁和L₂发光,电流表A₁和A₂正常工作,A₁示数为0.21 A,A₂示数为0.48 A。通过灯泡L₁的电流为 A;通过灯泡L₂的电流为 A。
(2)将L₂取下,闭合开关S,则灯泡L₁(选填“发光”或“不发光”),A₂的示数(选填“大于”“小于”或“等于”)A₁的示数。
(3)闭合开关S,若L₂发光而L₁不发光,则可能是(选填“A₁”或“A₂”)处发生断路。

8. (1) 0.21 0.27
(2) 发光 等于
(3) A₁

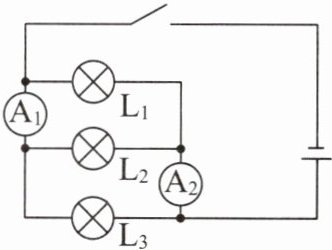

9. 如图所示，电灯$\mathrm{L}_1$、$\mathrm{L}_2$、$\mathrm{L}_3$的连接方式是，电流表$\mathrm{A}_1$测量通过的电流，电流表$\mathrm{A}_2$测量通过的电流。测得$\mathrm{A}_1$的示数为0.5 A，$\mathrm{A}_2$的示数为0.3 A，且通过$\mathrm{L}_2$的电流是通过$\mathrm{L}_1$的电流的2倍，则通过$\mathrm{L}_3$的电流为 A，总电流为 A。

9. 并联 L₂、L₃ L₁、L₂ 0.3 0.6
