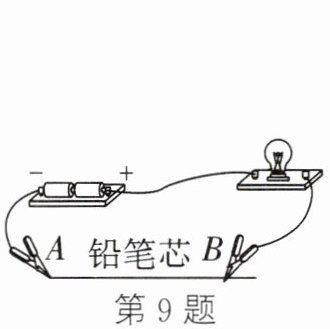

9. (2025·肇州模拟)在“设计制作一个调光灯”的实践活动中，小明设计了如图所示的电路，用A、B两个金属夹子将一根铅笔芯接入电路中，当B夹子左右移动时，小灯泡的亮度会发生变化.下列关于这一装置的说法中正确的是（
A.将铅笔芯换成塑料吸管，灯泡也能亮起
B.本实验可通过灯泡的亮暗反映接入电路的电阻大小
C.实验过程中电阻变化的主要因素是改变了横截面积
D.增加一节干电池，灯泡会更亮，说明铅笔芯电阻随电压的增大而减小了
B
）A.将铅笔芯换成塑料吸管，灯泡也能亮起
B.本实验可通过灯泡的亮暗反映接入电路的电阻大小
C.实验过程中电阻变化的主要因素是改变了横截面积
D.增加一节干电池，灯泡会更亮，说明铅笔芯电阻随电压的增大而减小了
答案
9. B
解析
【分析】
本题围绕调光灯装置，考查电学基础知识点，需逐一分析各选项：首先明确导体与绝缘体的导电性差异，再结合滑动变阻器原理、电阻的影响因素、电流与电压的关系来判断选项对错。
【解析】
选项A：塑料吸管是绝缘体，不容易导电，若将铅笔芯换成塑料吸管，电路会断路，灯泡无法亮起，A错误。
选项B：当B夹子移动时，铅笔芯接入电路的电阻发生变化，电路中电流随之改变；灯泡的亮度由实际功率决定，电流变化会导致功率变化，因此可通过灯泡的亮暗反映接入电路的电阻大小，B正确。
选项C：B夹子左右移动，改变的是铅笔芯接入电路的长度，而非横截面积，电阻变化的主要因素是接入长度，C错误。
选项D：铅笔芯的电阻是导体本身的属性，与两端电压无关；增加一节干电池，电源电压增大，电路电流增大，灯泡更亮，并非铅笔芯电阻随电压增大而减小，D错误。
【答案】
B
【知识点】
导体与绝缘体、电阻的影响因素、滑动变阻器原理
【点评】
本题结合实践装置考查电学基础，需准确区分导体与绝缘体，牢记电阻的影响因素及滑动变阻器的工作原理，易错点是混淆电阻属性与电压的关系。
【难度系数】
0.6
本题围绕调光灯装置，考查电学基础知识点，需逐一分析各选项：首先明确导体与绝缘体的导电性差异，再结合滑动变阻器原理、电阻的影响因素、电流与电压的关系来判断选项对错。
【解析】
选项A：塑料吸管是绝缘体，不容易导电，若将铅笔芯换成塑料吸管，电路会断路，灯泡无法亮起，A错误。
选项B：当B夹子移动时，铅笔芯接入电路的电阻发生变化，电路中电流随之改变；灯泡的亮度由实际功率决定，电流变化会导致功率变化，因此可通过灯泡的亮暗反映接入电路的电阻大小，B正确。
选项C：B夹子左右移动，改变的是铅笔芯接入电路的长度，而非横截面积，电阻变化的主要因素是接入长度，C错误。
选项D：铅笔芯的电阻是导体本身的属性，与两端电压无关；增加一节干电池，电源电压增大，电路电流增大，灯泡更亮，并非铅笔芯电阻随电压增大而减小，D错误。
【答案】
B
【知识点】
导体与绝缘体、电阻的影响因素、滑动变阻器原理
【点评】
本题结合实践装置考查电学基础，需准确区分导体与绝缘体，牢记电阻的影响因素及滑动变阻器的工作原理，易错点是混淆电阻属性与电压的关系。
【难度系数】
0.6
10. 教室里有多盏电灯亮着，每关闭一盏灯，教室中工作的电路 （
A.总电流减小，总电阻增大
B.总电流增大，总电阻减小
C.总电流减小，总电阻减小
D.无法判断
A
）A.总电流减小，总电阻增大
B.总电流增大，总电阻减小
C.总电流减小，总电阻减小
D.无法判断
答案
10. A
解析
【分析】首先明确教室中的电灯是并联连接的，照明电路电压恒定为220V。解题思路：回忆并联电路的电流、电阻规律，每关闭一盏灯相当于减少一条工作支路，据此推导总电流和总电阻的变化情况。
【解析】教室的电灯为并联电路，电源电压U=220V保持不变。根据并联电路电流规律：总电流等于各支路电流之和，关闭一盏灯后，支路电流减少，因此总电流减小；根据并联电阻规律：并联总电阻的倒数等于各支路电阻倒数之和，减少一条支路后，总电阻的倒数变小，故总电阻增大。因此选A。
【答案】A
【知识点】并联电路的电流规律、并联电路的电阻规律
【点评】本题考查家庭电路的连接特点及并联电路的电流、电阻变化规律，属于基础题型，牢记并联电路的相关规律即可解答。
【难度系数】0.5
【解析】教室的电灯为并联电路，电源电压U=220V保持不变。根据并联电路电流规律：总电流等于各支路电流之和，关闭一盏灯后，支路电流减少，因此总电流减小；根据并联电阻规律：并联总电阻的倒数等于各支路电阻倒数之和，减少一条支路后，总电阻的倒数变小，故总电阻增大。因此选A。
【答案】A
【知识点】并联电路的电流规律、并联电路的电阻规律
【点评】本题考查家庭电路的连接特点及并联电路的电流、电阻变化规律，属于基础题型，牢记并联电路的相关规律即可解答。
【难度系数】0.5

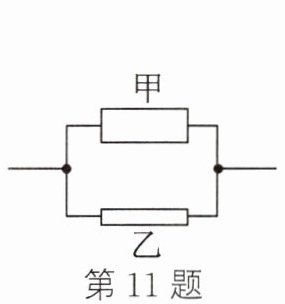

11.（2023·雅安期末）如图所示，甲、乙是由同种材料制成的长度相同、横截面积不同的两段导体，把它们并联在同一电路中，通电后，下列说法正确的是 （
A.甲两端的电压大
B.通过乙的电流大
C.甲的电阻小于乙的电阻
D.甲、乙并联后的总电阻大于甲的电阻
C
）A.甲两端的电压大
B.通过乙的电流大
C.甲的电阻小于乙的电阻
D.甲、乙并联后的总电阻大于甲的电阻
答案
11. C
解析
【分析】
要解决本题，需结合电阻的决定因素、并联电路的特点及欧姆定律逐步分析：首先根据电阻公式，结合甲、乙的材料、长度、横截面积关系判断电阻大小；再根据并联电路的电压特点判断两端电压；最后结合欧姆定律判断电流大小，根据并联总电阻规律判断总电阻与支路电阻的关系，进而确定正确选项。
【解析】
1. 电阻大小判断：导体电阻由材料、长度、横截面积决定，公式为$ R=\rho\frac{L}{S} $（$\rho$为电阻率，与材料有关）。已知甲、乙为同种材料，故$\rho_甲=\rho_乙$；长度$L_甲=L_乙$；由图可知甲的横截面积$S_甲 ＞ S_乙$，代入公式得$R_甲=\rho\frac{L}{S_甲}$，$R_乙=\rho\frac{L}{S_乙}$，因此$R_甲 ＜ R_乙$，选项C正确。
2. 并联电压判断：并联电路中各支路两端电压相等，等于电源电压，故甲、乙两端电压相等，选项A错误。
3. 电流大小判断：根据欧姆定律$I=\frac{U}{R}$，电压$U$相同时，电阻越小电流越大。因$R_甲 ＜ R_乙$，故$I_甲=\frac{U}{R_甲} ＞ I_乙=\frac{U}{R_乙}$，即通过甲的电流更大，选项B错误。
4. 并联总电阻判断：并联电路的总电阻小于任意一个支路的电阻，因此甲、乙并联后的总电阻小于甲的电阻，选项D错误。
【答案】
C
【知识点】
电阻的决定因素、并联电路特点、欧姆定律
【点评】
本题综合考查电阻的决定因素、并联电路规律及欧姆定律的应用，属于初中电学基础题，需准确掌握电阻与横截面积的关系、并联电路的电压和电阻特点，是电路部分的核心考点。
【难度系数】
0.5
要解决本题，需结合电阻的决定因素、并联电路的特点及欧姆定律逐步分析：首先根据电阻公式，结合甲、乙的材料、长度、横截面积关系判断电阻大小；再根据并联电路的电压特点判断两端电压；最后结合欧姆定律判断电流大小，根据并联总电阻规律判断总电阻与支路电阻的关系，进而确定正确选项。
【解析】
1. 电阻大小判断：导体电阻由材料、长度、横截面积决定，公式为$ R=\rho\frac{L}{S} $（$\rho$为电阻率，与材料有关）。已知甲、乙为同种材料，故$\rho_甲=\rho_乙$；长度$L_甲=L_乙$；由图可知甲的横截面积$S_甲 ＞ S_乙$，代入公式得$R_甲=\rho\frac{L}{S_甲}$，$R_乙=\rho\frac{L}{S_乙}$，因此$R_甲 ＜ R_乙$，选项C正确。
2. 并联电压判断：并联电路中各支路两端电压相等，等于电源电压，故甲、乙两端电压相等，选项A错误。
3. 电流大小判断：根据欧姆定律$I=\frac{U}{R}$，电压$U$相同时，电阻越小电流越大。因$R_甲 ＜ R_乙$，故$I_甲=\frac{U}{R_甲} ＞ I_乙=\frac{U}{R_乙}$，即通过甲的电流更大，选项B错误。
4. 并联总电阻判断：并联电路的总电阻小于任意一个支路的电阻，因此甲、乙并联后的总电阻小于甲的电阻，选项D错误。
【答案】
C
【知识点】
电阻的决定因素、并联电路特点、欧姆定律
【点评】
本题综合考查电阻的决定因素、并联电路规律及欧姆定律的应用，属于初中电学基础题，需准确掌握电阻与横截面积的关系、并联电路的电压和电阻特点，是电路部分的核心考点。
【难度系数】
0.5

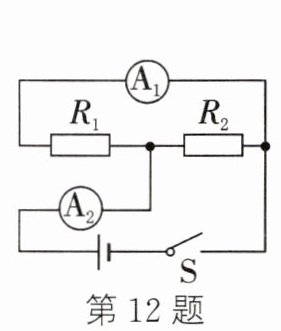

12. (2023·雁峰)如图所示，$R_1:R_2=5:3$，当开关S闭合后，电流表$A_1$与$A_2$的示数之比为（
A.$3:5$
B.$5:3$
C.$3:8$
D.$8:3$
C
）A.$3:5$
B.$5:3$
C.$3:8$
D.$8:3$
答案
12. C
解析
【分析】首先判断电路连接方式，明确R₁与R₂为并联关系，电流表A₁测量R₁支路的电流，电流表A₂测量干路电流。根据并联电路电压特点，结合欧姆定律推导两支路电流的关系，再利用并联电路电流规律计算干路电流，最终得出两电流表的示数之比。
【解析】由电路图可知，R₁与R₂并联，电流表A₁测R₁支路的电流，电流表A₂测干路电流。
因为并联电路中各支路两端的电压相等，根据欧姆定律$I=\frac{U}{R}$，可得两支路的电流之比：
$\frac{I_1}{I_2}=\frac{\frac{U}{R_1}}{\frac{U}{R_2}}=\frac{R_2}{R_1}=\frac{3}{5}$，即$I_1=\frac{3}{5}I_2$。
根据并联电路的电流规律，干路电流等于各支路电流之和，所以电流表A₂的示数：
$I=I_1+I_2=\frac{3}{5}I_2 + I_2=\frac{8}{5}I_2$。
则电流表A₁与A₂的示数之比：
$\frac{I_1}{I}=\frac{\frac{3}{5}I_2}{\frac{8}{5}I_2}=\frac{3}{8}$，即$3:8$。
【答案】C
【知识点】并联电路电流规律、欧姆定律
【点评】本题考查并联电路的特点和欧姆定律的应用，核心是正确判断电流表的测量对象，属于电学基础题型，需熟练掌握并联电路的规律。
【难度系数】0.5
【解析】由电路图可知，R₁与R₂并联，电流表A₁测R₁支路的电流，电流表A₂测干路电流。
因为并联电路中各支路两端的电压相等，根据欧姆定律$I=\frac{U}{R}$，可得两支路的电流之比：
$\frac{I_1}{I_2}=\frac{\frac{U}{R_1}}{\frac{U}{R_2}}=\frac{R_2}{R_1}=\frac{3}{5}$，即$I_1=\frac{3}{5}I_2$。
根据并联电路的电流规律，干路电流等于各支路电流之和，所以电流表A₂的示数：
$I=I_1+I_2=\frac{3}{5}I_2 + I_2=\frac{8}{5}I_2$。
则电流表A₁与A₂的示数之比：
$\frac{I_1}{I}=\frac{\frac{3}{5}I_2}{\frac{8}{5}I_2}=\frac{3}{8}$，即$3:8$。
【答案】C
【知识点】并联电路电流规律、欧姆定律
【点评】本题考查并联电路的特点和欧姆定律的应用，核心是正确判断电流表的测量对象，属于电学基础题型，需熟练掌握并联电路的规律。
【难度系数】0.5

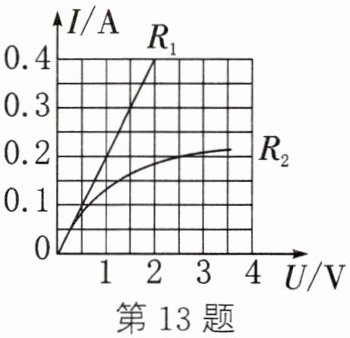

13. (2023·高要二模)小明在研究通过导体的电流与其两端电压关系时,根据测量数据绘制出如图所示的$I-U$图象.下列判断错误的是 (
A.通过$R_1$的电流与它两端所加电压成正比
B.通过$R_2$的电流与它两端所加电压成正比
C.将它们串联接到同一电路中,当通过的电流为0.2 A时,电路的总电压为3.5 V
D.将它们并联连接到两端电压为2.5 V的电路中,通过干路的电流是0.7 A
B
)A.通过$R_1$的电流与它两端所加电压成正比
B.通过$R_2$的电流与它两端所加电压成正比
C.将它们串联接到同一电路中,当通过的电流为0.2 A时,电路的总电压为3.5 V
D.将它们并联连接到两端电压为2.5 V的电路中,通过干路的电流是0.7 A
答案
13. B
解析
【分析】
要判断各选项的正误，需先明确I-U图像的物理意义：定值电阻的I-U图像为过原点的直线，电流与电压成正比；非定值电阻的I-U图像为曲线，电流与电压不成正比。再结合图像读取对应电压、电流值，利用欧姆定律和串并联电路的电流、电压规律逐一分析选项。
【解析】
选项A：$R_1$的I-U图像是过原点的直线，说明通过$R_1$的电流与它两端的电压成正比，A正确，不符合题意；
选项B：$R_2$的I-U图像是曲线，并非直线，说明通过$R_2$的电流与它两端的电压不成正比，B错误，符合题意；
选项C：串联电路中电流处处相等，当电流$I=0.2\ \mathrm{A}$时，从图像读取：$R_1$对应的电压$U_1=1\ \mathrm{V}$，$R_2$对应的电压$U_2=2.5\ \mathrm{V}$，总电压$U=U_1+U_2=1\ \mathrm{V}+2.5\ \mathrm{V}=3.5\ \mathrm{V}$，C正确，不符合题意；
选项D：并联电路中各支路电压相等，当电压$U=2.5\ \mathrm{V}$时，从图像读取：$R_1$对应的电流$I_1=0.5\ \mathrm{A}$，$R_2$对应的电流$I_2=0.2\ \mathrm{A}$，干路电流$I=I_1+I_2=0.5\ \mathrm{A}+0.2\ \mathrm{A}=0.7\ \mathrm{A}$，D正确，不符合题意。
【答案】
B
【知识点】
I-U图像、欧姆定律、串并联电路规律
【点评】
本题结合I-U图像考查电学核心知识，需准确解读图像信息，区分定值电阻与非定值电阻的图像差异，同时掌握串并联电路的电流、电压特点，是电学基础应用题型。
【难度系数】
0.5
要判断各选项的正误，需先明确I-U图像的物理意义：定值电阻的I-U图像为过原点的直线，电流与电压成正比；非定值电阻的I-U图像为曲线，电流与电压不成正比。再结合图像读取对应电压、电流值，利用欧姆定律和串并联电路的电流、电压规律逐一分析选项。
【解析】
选项A：$R_1$的I-U图像是过原点的直线，说明通过$R_1$的电流与它两端的电压成正比，A正确，不符合题意；
选项B：$R_2$的I-U图像是曲线，并非直线，说明通过$R_2$的电流与它两端的电压不成正比，B错误，符合题意；
选项C：串联电路中电流处处相等，当电流$I=0.2\ \mathrm{A}$时，从图像读取：$R_1$对应的电压$U_1=1\ \mathrm{V}$，$R_2$对应的电压$U_2=2.5\ \mathrm{V}$，总电压$U=U_1+U_2=1\ \mathrm{V}+2.5\ \mathrm{V}=3.5\ \mathrm{V}$，C正确，不符合题意；
选项D：并联电路中各支路电压相等，当电压$U=2.5\ \mathrm{V}$时，从图像读取：$R_1$对应的电流$I_1=0.5\ \mathrm{A}$，$R_2$对应的电流$I_2=0.2\ \mathrm{A}$，干路电流$I=I_1+I_2=0.5\ \mathrm{A}+0.2\ \mathrm{A}=0.7\ \mathrm{A}$，D正确，不符合题意。
【答案】
B
【知识点】
I-U图像、欧姆定律、串并联电路规律
【点评】
本题结合I-U图像考查电学核心知识，需准确解读图像信息，区分定值电阻与非定值电阻的图像差异，同时掌握串并联电路的电流、电压特点，是电学基础应用题型。
【难度系数】
0.5
