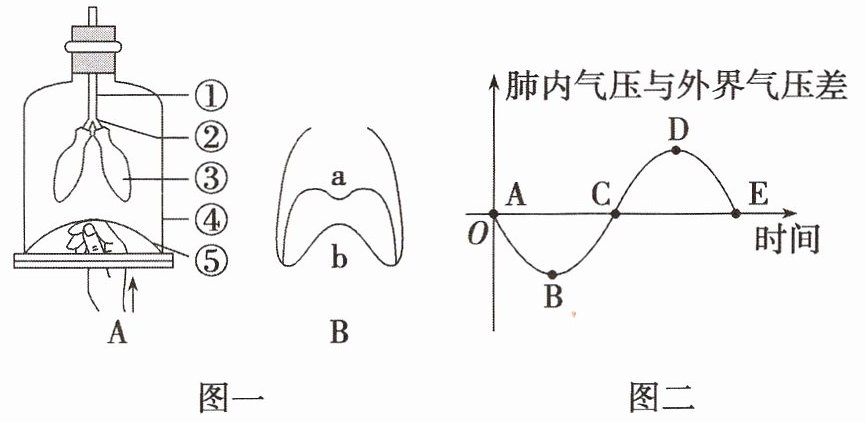

17. 图一是模拟膈肌运动的示意图，图二是某人平静呼吸时肺内气压的变化曲线图。结合所学知识，据图回答下列问题：

图一
图二
(1)图一A中，结构②模拟，结构④模拟。此模型的弊端是只能演示结构④径的变化，而不能完全演示呼吸运动的状态变化。
(2)图一B中，膈顶由a到b时，膈肌（填“收缩”或“舒张”），导致肺内气压。此时，肺内气压的变化情况可用图二的（填“ABC”“BCD”或“CDE”）曲线表示。
(3)人体呼出的气体中含有较多的二氧化碳，它是在（部位）内产生的。

(1)支气管 胸廓 上下 (2)收缩 减小 ABC (3)组织细胞

【分析】
首先明确图一各结构的模拟对象：①模拟气管、②模拟支气管、③模拟肺、④模拟胸廓、⑤模拟膈肌。对于(1)，需掌握模拟实验中各部分对应的真实结构，该模型的玻璃钟罩仅能改变胸廓的上下空间，因此只能体现胸廓上下径的变化；对于(2)，膈顶从a到b是膈肌收缩、膈下降的过程，对应吸气，此时肺内气压低于外界，结合图二曲线判断对应段；对于(3)，二氧化碳是细胞呼吸作用的产物，产生于组织细胞。
【解析】
(1) 图一A中，结构②模拟支气管，结构④模拟胸廓；该模型的玻璃钟罩只能改变胸廓的上下空间，因此只能演示胸廓上下径的变化，无法演示前后、左右径的变化。
(2) 图一B中，膈顶由a到b时，膈肌收缩，膈顶部下降，胸廓上下径增大，肺随之扩张，导致肺内气压减小，此时为吸气过程。图二中ABC段肺内气压低于外界气压，代表吸气过程，因此对应ABC曲线。
(3) 人体的二氧化碳是组织细胞进行呼吸作用（分解有机物释放能量）时产生的，因此产生部位是组织细胞。
【答案】
(1) 支气管；胸廓；上下 (2) 收缩；减小；ABC (3) 组织细胞
【知识点】
呼吸运动；肺与外界的气体交换；组织细胞的呼吸作用
【点评】
本题结合膈肌运动模拟实验和肺内气压变化曲线，考查呼吸运动的核心知识，需准确掌握模拟实验结构对应关系、吸气与呼气的气压变化规律，属于基础题型，注重对概念的理解应用。
【难度系数】
0.6
