3. 如图15-67所示,闭合开关,当电压表的示数为2.5 V时,灯$L_2$两端的电压( )。


A.可能大于2.5 V
B.可能小于2.5 V
C.一定等于2.5 V
D.无法判断

C

【解析】
由图可知，闭合开关后，灯$L_1$与$L_2$并联，电压表测量$L_1$两端的电压。根据并联电路的电压特点：并联电路中各支路两端的电压相等，因此$L_2$两端的电压与$L_1$两端的电压相等，即等于电压表的示数2.5V。
【答案】
C
【知识点】
并联电路电压规律、电路连接方式判断
【点评】
本题考查并联电路的电压特点，解题关键是先准确判断电路的连接方式，再结合并联电路的电压规律进行分析。
【难度系数】
0.8

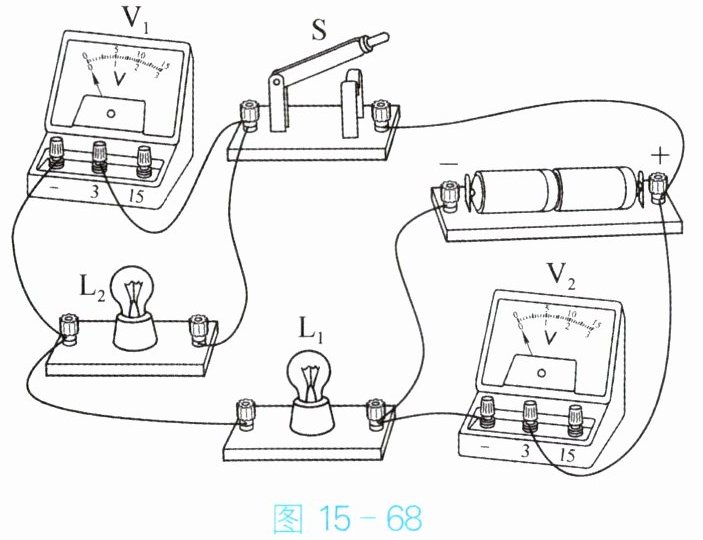

4. 如图15-68所示,灯$L_1$和$L_2$是两盏不同的灯。当开关S闭合后,两灯均发光,则电压表$V_1$和$V_2$的示数大小关系是( )。


A.电压表$V_1$的示数大于电压表$V_2$的示数
B.电压表$V_1$的示数小于电压表$V_2$的示数
C.电压表$V_1$的示数等于电压表$V_2$的示数
D.无法判断

B

【解析】
由图可知，灯$L_1$与$L_2$串联，电压表$V_1$测量$L_2$两端的电压，电压表$V_2$测量电源两端的总电压。根据串联电路的电压规律：串联电路的总电压等于各部分电路两端电压之和，即$U=U_1+U_2$，所以电源总电压大于$L_2$两端的电压，即电压表$V_1$的示数小于电压表$V_2$的示数。
【答案】
B
【知识点】
串联电路电压规律，电压表的使用
【点评】
本题考查串联电路的电压规律及电压表的使用，关键是正确判断电压表测量的是哪部分电路的电压。
【难度系数】
0.7

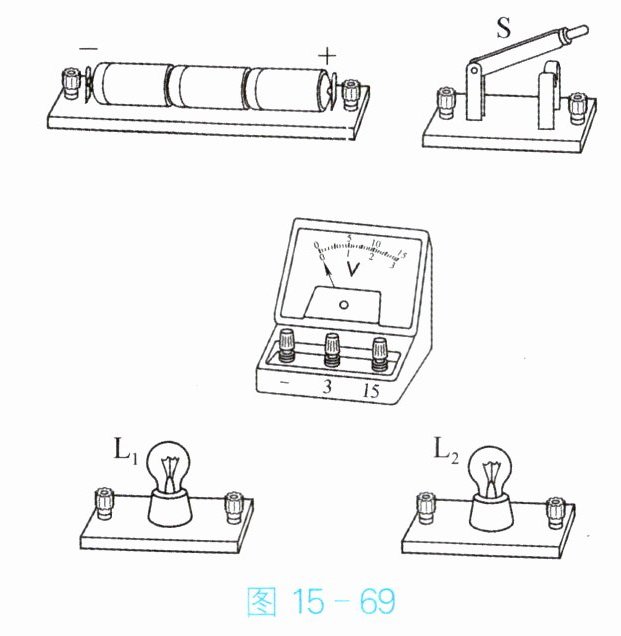

5. 小刚和小丽用图15-69中的器材探究串联电路的电压关系,三节干电池串联作为电源,两个小灯泡的规格不同。

(1) 请用笔画线表示导线,在图中连接实验电路,要求L_1和L_2串联,电压表测量两灯串联后的总电压。
(2) 小刚用电压表测量L_1两端的电压时,直接选用0～3 V的量程,小丽认为这样不对,规范的操作方法应该是______。
(3) 下表是他们得到的一组实验数据。为了得出串联电路电压关系的普遍规律,他们还应______。
| $ L_1 两端电压 U_1 / V $ | $ L_2 两端电压 U_2 / V $ | 电路总电压$ U / V $ |
| 1.4 | 3.1 | 4.5 |

选择大的量程进行试触
换用不同规格的小灯泡，再测量几组电压值

【解析】
(1) 连接电路：使$L_1$与$L_2$串联，从电源正极出发，依次连接开关S、$L_2$、$L_1$，回到电源负极；将电压表并联在电源（或两灯）两端，选择0~15V量程。
(2) 由于无法确定$L_1$两端电压大小，规范操作应先选用0～15V的大量程进行试触，再选择合适量程。
(3) 一次实验数据具有偶然性，为得出串联电路电压关系的普遍规律，需换用不同规格的小灯泡，测量多组电压值。
【答案】
(1) 如图所示（见参考答案中的连接图）
(2) 选择大的量程进行试触
(3) 换用不同规格的小灯泡，再测量几组电压值
【知识点】
电压表的使用；串联电路电压规律；多次实验找规律
【点评】
本题围绕串联电路电压规律的探究展开，考查了电压表的规范使用和科学实验方法，突出多次实验在得出普遍规律中的重要性，帮助学生深化对串联电路电压特点的理解。
【难度系数】
0.7
