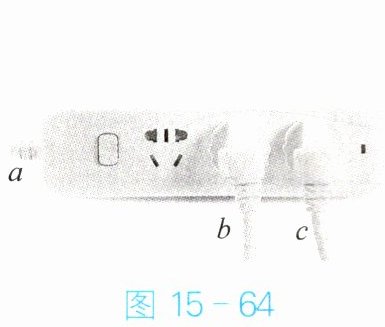

3. 图15-64的插线板中,a接电源,b接微波炉,c接电饭锅。两个用电器均正常工作时,a、b、c中的电流分别用$ I_a $、$ I_b $、$ I_c $表示,它们之间的关系是( )。
A.$ I_a = I_b $
B.$ I_c = I_a + I_b $
C.$ I_a = I_b + I_c $
D.$ I_b = I_c $
A.$ I_a = I_b $
B.$ I_c = I_a + I_b $
C.$ I_a = I_b + I_c $
D.$ I_b = I_c $
答案
C
解析
【解析】
由图可知，微波炉与电饭锅并联，a点在干路，b、c点分别在两个支路。根据并联电路的电流规律：干路电流等于各支路电流之和，可得$ I_a = I_b + I_c $。
【答案】
C
【知识点】
并联电路电流规律
【点评】
本题考查并联电路的电流特点，解题关键是准确判断电路连接方式及干路、支路的位置。
【难度系数】
0.8
由图可知，微波炉与电饭锅并联，a点在干路，b、c点分别在两个支路。根据并联电路的电流规律：干路电流等于各支路电流之和，可得$ I_a = I_b + I_c $。
【答案】
C
【知识点】
并联电路电流规律
【点评】
本题考查并联电路的电流特点，解题关键是准确判断电路连接方式及干路、支路的位置。
【难度系数】
0.8
4. 如图15-65所示,电路中电源电压为3 V,电压表的示数为1 V,则灯泡$L_2$两端的电压为( )。
A.2 V
B.4 V
C.3 V
D.1 V
A.2 V
B.4 V
C.3 V
D.1 V
答案
A
解析
【解析】
由图可知，灯泡$L_1$与$L_2$串联，电压表测量$L_1$两端的电压，即$U_1=1V$。根据串联电路的电压规律：串联电路总电压等于各部分电路两端电压之和，已知电源电压$U=3V$，则灯泡$L_2$两端的电压$U_2=U-U_1=3V-1V=2V$。
【答案】
A
【知识点】
串联电路电压规律；电压表的测量判断
【点评】
本题考查串联电路电压规律的应用，解题关键是准确判断电压表所测量的用电器。
【难度系数】
0.8
由图可知，灯泡$L_1$与$L_2$串联，电压表测量$L_1$两端的电压，即$U_1=1V$。根据串联电路的电压规律：串联电路总电压等于各部分电路两端电压之和，已知电源电压$U=3V$，则灯泡$L_2$两端的电压$U_2=U-U_1=3V-1V=2V$。
【答案】
A
【知识点】
串联电路电压规律；电压表的测量判断
【点评】
本题考查串联电路电压规律的应用，解题关键是准确判断电压表所测量的用电器。
【难度系数】
0.8

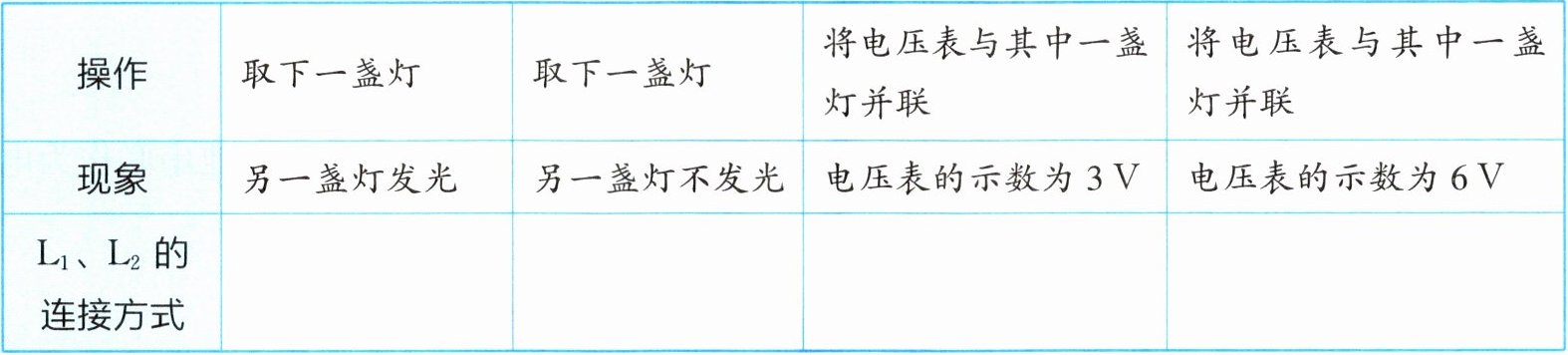

5. 将两盏相同的灯$L_1$和$L_2$串联或并联后,直接接在电压为6 V的电源上,两灯都发光。请根据下列操作及观察到的现象,判断灯$L_1、$$L_2$的连接方式,并填入下表。
| 操作 | 取下一盏灯 | 取下一盏灯 | 将电压表与其中一盏灯并联 | 将电压表与其中一盏灯并联 |
| 现象 | 另一盏灯发光 | 另一盏灯不发光 | 电压表的示数为3 V | 电压表的示数为6 V |
|$ L_1、$$L_2$的连接方式 | | | | |
| 操作 | 取下一盏灯 | 取下一盏灯 | 将电压表与其中一盏灯并联 | 将电压表与其中一盏灯并联 |
| 现象 | 另一盏灯发光 | 另一盏灯不发光 | 电压表的示数为3 V | 电压表的示数为6 V |
|$ L_1、$$L_2$的连接方式 | | | | |
答案
并联
串联
串联
并联
串联
串联
并联
解析
【解析】
1. 并联电路中各支路用电器独立工作、互不影响，取下一盏灯后，另一盏灯所在支路仍为通路，故另一盏灯发光，因此两灯为并联。
2. 串联电路中用电器相互影响，取下一盏灯后整个电路断路，另一盏灯不发光，因此两灯为串联。
3. 电源电压为6V，两灯规格相同，串联电路总电压等于各分电压之和，每盏灯两端电压为$\frac{6V}{2}=3V$，电压表测其中一盏灯电压示数为3V，因此两灯为串联。
4. 并联电路中各支路电压等于电源电压，电压表测其中一盏灯电压示数为6V（等于电源电压），因此两灯为并联。
【答案】
并联；串联；串联；并联
【知识点】
串并联电路特点、串并联电压规律
【点评】
本题结合实验操作现象，考查串并联电路的工作特点与电压规律，侧重对基础知识的理解与应用。
【难度系数】
0.8
1. 并联电路中各支路用电器独立工作、互不影响，取下一盏灯后，另一盏灯所在支路仍为通路，故另一盏灯发光，因此两灯为并联。
2. 串联电路中用电器相互影响，取下一盏灯后整个电路断路，另一盏灯不发光，因此两灯为串联。
3. 电源电压为6V，两灯规格相同，串联电路总电压等于各分电压之和，每盏灯两端电压为$\frac{6V}{2}=3V$，电压表测其中一盏灯电压示数为3V，因此两灯为串联。
4. 并联电路中各支路电压等于电源电压，电压表测其中一盏灯电压示数为6V（等于电源电压），因此两灯为并联。
【答案】
并联；串联；串联；并联
【知识点】
串并联电路特点、串并联电压规律
【点评】
本题结合实验操作现象，考查串并联电路的工作特点与电压规律，侧重对基础知识的理解与应用。
【难度系数】
0.8

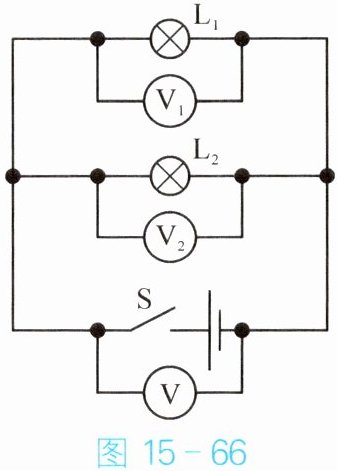

1. 如图15-66所示,闭合开关S,灯泡$L_1$比$L_2$亮,电压表$V_2$的示数为6 V。下列说法中正确的是( )。
A.电压表$V_1$的示数为6 V
B.电压表$V_1$的示数大于6 V
C.电压表V的示数小于6 V
D.电压表V的示数大于6 V
A.电压表$V_1$的示数为6 V
B.电压表$V_1$的示数大于6 V
C.电压表V的示数小于6 V
D.电压表V的示数大于6 V
答案
A
解析
【解析】
由电路图可知，灯泡$L_1$与$L_2$并联，电压表$V_1$测$L_1$两端电压，电压表$V_2$测$L_2$两端电压，电压表V测电源电压。根据并联电路的电压特点：并联电路中各支路两端的电压相等，且等于电源电压。已知电压表$V_2$示数为6V，因此电压表$V_1$的示数为6V，电压表V的示数也为6V。故选项A正确，B、C、D错误。
【答案】
A
【知识点】
并联电路的电压规律
【点评】
本题考查并联电路的电压特点，需准确判断电路连接方式和电压表测量对象，属于基础题。
【难度系数】
0.8
由电路图可知，灯泡$L_1$与$L_2$并联，电压表$V_1$测$L_1$两端电压，电压表$V_2$测$L_2$两端电压，电压表V测电源电压。根据并联电路的电压特点：并联电路中各支路两端的电压相等，且等于电源电压。已知电压表$V_2$示数为6V，因此电压表$V_1$的示数为6V，电压表V的示数也为6V。故选项A正确，B、C、D错误。
【答案】
A
【知识点】
并联电路的电压规律
【点评】
本题考查并联电路的电压特点，需准确判断电路连接方式和电压表测量对象，属于基础题。
【难度系数】
0.8
2. 节日用的小彩灯每20个串接成一组,再将其接在家庭照明电路中。若电源插头处的电流为150 mA,则通过每个小彩灯的电流是______A。
答案
0.15
解析
【解析】
节日小彩灯是串联接入电路的，根据串联电路的电流特点：串联电路中各处的电流相等，可知通过每个小彩灯的电流与电源插头处的电流相等。
进行单位换算：150 mA = 150 × 10⁻³ A = 0.15 A，因此通过每个小彩灯的电流是0.15 A。
【答案】
0.15
【知识点】
串联电路电流规律、电流单位换算
【点评】
本题主要考查串联电路的电流特点，同时涉及电流单位的换算，属于电学基础题，解题时需注意单位的统一。
【难度系数】
0.9
节日小彩灯是串联接入电路的，根据串联电路的电流特点：串联电路中各处的电流相等，可知通过每个小彩灯的电流与电源插头处的电流相等。
进行单位换算：150 mA = 150 × 10⁻³ A = 0.15 A，因此通过每个小彩灯的电流是0.15 A。
【答案】
0.15
【知识点】
串联电路电流规律、电流单位换算
【点评】
本题主要考查串联电路的电流特点，同时涉及电流单位的换算，属于电学基础题，解题时需注意单位的统一。
【难度系数】
0.9
