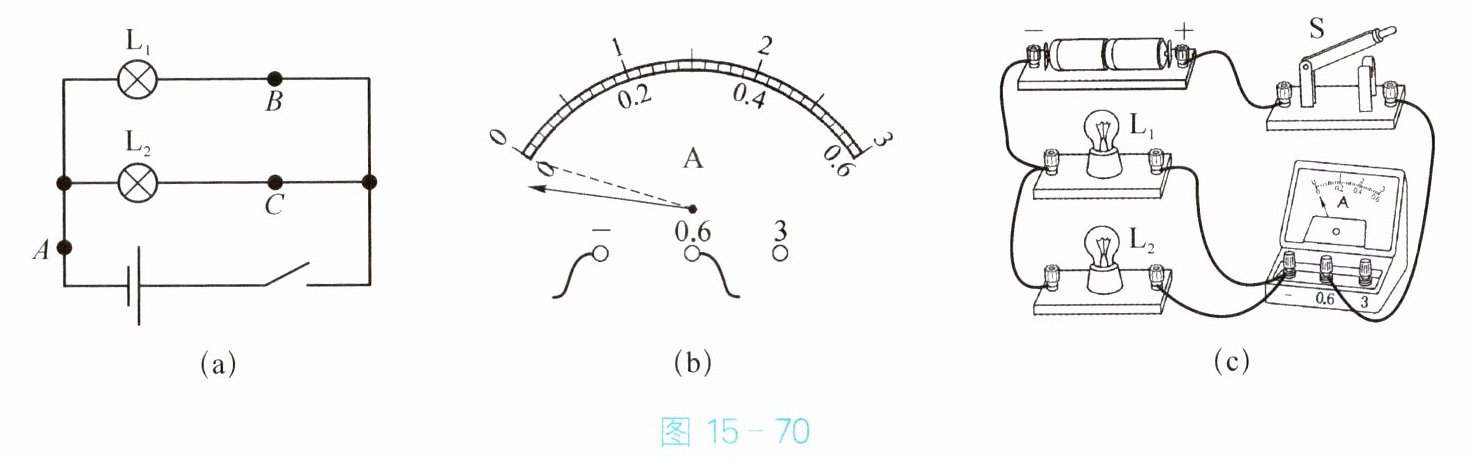

6. 在探究并联电路电流规律的实验中,图15-70(a)是实验电路图。

(1) 在连接实物图时,开关应______。使用电流表测量电流时,应将电流表______联接入电路,小明在开关闭合之前,发现电流表的指针偏转情况如图15-70(b)所示,原因是______。在排除故障后,小明连接的电路如图15-70(c)所示,则开关闭合后,电流表测量的是图15-70(a)中______(选填“A”“B”或“C”)处的电流。
(2) 小亮分别把电流表正确地接入图15-70(a)中的A、B、C三处,得到的数据见下表。他由此得出的结论是并联电路中各支路电流相等。他得出该偶然性结论的主要原因是______。该实验还存在的另外一个不妥之处是______。结合以上两个不妥之处,请你提出改进方法：____。
| $ A 处电流 I_A / A $ | $ B 处电流 I_B / A $ | $ C 处电流 I_C / A $ |
| 0.36 | 0.18 | 0.18 |

断开
串
电流表指针未调零
A
所选灯泡规格相同
只进行一次实验，结论具有偶然性
选择不同规格的灯泡，进行多次实验

【解析】
(1) 在连接电路时，为保护电路，开关应断开；电流表需串联接入电路才能测量电路中的电流；开关闭合前电流表指针反向偏转，原因是电流表指针未调零；观察图(c)的实物电路，电流表接在干路中，对应图(a)的A处，测量干路电流。
(2) 实验中得出并联电路各支路电流相等的偶然性结论，是因为选用了规格相同的灯泡，支路电流因灯泡规格相同而一致，不具有普遍性；同时只进行了一次实验，实验次数过少，结论不具备普遍意义。改进方法为选择不同规格的灯泡进行多次实验，避免实验偶然性，得出普遍规律。
【答案】
(1) 断开；串；电流表指针未调零；A
(2) 所选灯泡规格相同；只进行一次实验，结论具有偶然性；选择不同规格的灯泡，进行多次实验
【知识点】
并联电路电流规律；电流表的使用；实验探究的严谨性
【点评】
本题围绕并联电路电流规律的实验展开，既考查了电流表的正确使用规范，也强调了实验探究中避免偶然性、保证结论普遍性的重要性，对实验操作和实验思维的严谨性有一定要求。
【难度系数】
0.6

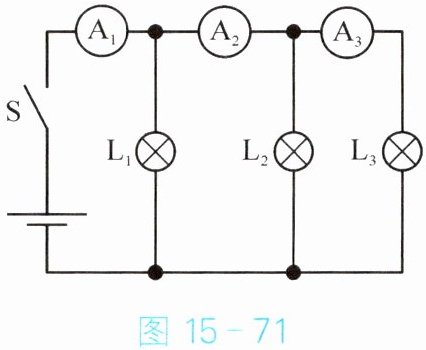

7. 如图15-71所示,开关S闭合后,电流表A_1、A_2、A_3的示数分别是$ I_1 $、$ I_2 $、$ I_3 $。下列关系式中正确的是( )。


A.$ I_1 = I_2 + I_3 $
B.$ I_1 = I_2 = I_3 $
C.$ I_1 ＞ I_2 ＞ I_3 $
D.$ I_1 ＜ I_2 ＜ I_3 $

C

【解析】
由电路图可知，三个灯泡并联，电流表$A_3$测通过$L_3$的电流，$A_2$测通过$L_2$和$L_3$的总电流，$A_1$测通过三个灯泡的总电流。根据并联电路的电流规律：干路电流等于各支路电流之和，可得$I_1 = I_{L1}+I_{L2}+I_{L3}$，$I_2 = I_{L2}+I_{L3}$，$I_3 = I_{L3}$，因此$I_1 ＞ I_2 ＞ I_3$。
【答案】
C
【知识点】
并联电路电流规律
【点评】
本题考查并联电路的电流规律，关键是正确分析电路中各电流表测量的对象。
【难度系数】
0.7
