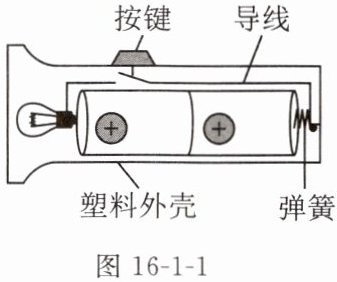

1. (2024丹东模拟) 是常用手电筒的电路结构图，下列关于该手电筒的说法正确的是 ()

A.灯泡发光时，灯泡的两端不一定有电压
B.灯泡两端有电压，电路中一定有电流
C.电路中有了电源，形成通路，电路中就一定有电流
D.电路中的两节新电池没有使用时，没有电流通过它，所以它两端没有电压

1. C

【分析】
要判断各选项的正确性，需明确核心知识点：电压是形成电流的原因，电路中形成持续电流的条件是①有电源（提供电压）；②电路为通路。据此逐一分析选项：
选项A：灯泡发光时，有电流通过灯泡，而电流的形成必须有电压，因此灯泡两端一定有电压，A错误。
选项B：电路中有电压，但若电路处于断路状态，电路中不会有电流，因此有电压不一定有电流，B错误。
选项C：电路中有电源（提供电压），且形成通路，满足持续电流的两个必要条件，故电路中一定有电流，C正确。
选项D：电源两端存在电压（开路电压），与是否有电流无关，未使用时电池两端仍有电压，只是电路断路无电流，D错误。
【解析】
根据电路中电流与电压的关系：电压是电流形成的必要条件，电路中产生持续电流需同时满足“有电源”和“电路为通路”两个条件。对各选项分析如下：
A. 灯泡发光时，有电流通过，电流的形成需要电压，故灯泡两端一定有电压，A错误；
B. 电路有电压，若电路断路，则无电流，因此有电压不一定有电流，B错误；
C. 电路中有电源，且形成通路，满足持续电流的两个条件，故电路中一定有电流，C正确；
D. 电源两端存在电压，与是否有电流无关，未使用时电池两端仍有电压，只是无电流，D错误。
【答案】
C
【知识点】
电压与电流的关系；电路中持续电流的条件
【点评】
本题考查电路中电流、电压的基础概念，核心是掌握形成持续电流的两个条件，需准确区分电压、电流的存在条件，属于概念辨析类基础题。
【难度系数】
0.6

2. 完成下列单位换算:(1)维持人体生物电流的电压约1 mV= V= kV；(2)闪电时,云层间电压高达$1.0× 10^{3}$ kV= V= mV。

2. (1)$10^{-3}$ $10^{-6}$ (2)$10^{6}$ $10^{9}$

【分析】
要完成电压单位换算，需先明确电压单位间的进率：1kV=10³V，1V=10³mV，即小单位换大单位时除以进率（对应10的负指数形式），大单位换小单位时乘以进率（对应10的正指数形式）。换算时根据进率逐步转换即可。
【解析】
(1) 因为1mV = 10⁻³ V，所以1mV = 1×10⁻³ V；
再将V换算为kV：1V = 10⁻³ kV，因此1×10⁻³ V = 1×10⁻³ ×10⁻³ kV = 10⁻⁶ kV。
(2) 因为1kV = 10³ V，所以1.0×10³ kV = 1.0×10³ ×10³ V = 10⁶ V；
再将V换算为mV：1V = 10³ mV，因此10⁶ V = 10⁶ ×10³ mV = 10⁹ mV。
【答案】
(1)$10^{-3}$；$10^{-6}$ (2)$10^{6}$；$10^{9}$
【知识点】
电压单位换算
【点评】
本题考查电压单位的基础换算，核心是掌握电压单位间的进率，属于简单的单位转换题，只要细心计算即可正确解答。
【难度系数】
0.8

3. 人们的生活处处离不开电，你了解日常生活中常见的几个电压吗？请帮忙填写。
(1)一节新干电池的电压为V。
(2)我国家庭电路的电压为V。
(3)手机电池的电压约为V。

3. (1)1.5 (2)220 (3)3.7

【分析】
本题考查日常生活中常见的电压值，解题思路是回忆电学中需要识记的常见电压数据：一节新干电池的电压为固定值，我国家庭电路有统一的标准电压，手机电池的电压也有常用的标准值，直接对应填写即可。
【解析】
(1) 一节新干电池的电压为1.5V；
(2) 我国家庭电路的电压为220V；
(3) 手机电池的电压约为3.7V。
【答案】
(1)1.5 (2)220 (3)3.7
【知识点】
常见电压值
【点评】
本题是电学入门的基础常识题，考查对生活中常见电压的识记，难度较低，属于必须掌握的基础内容。
【难度系数】
0.9

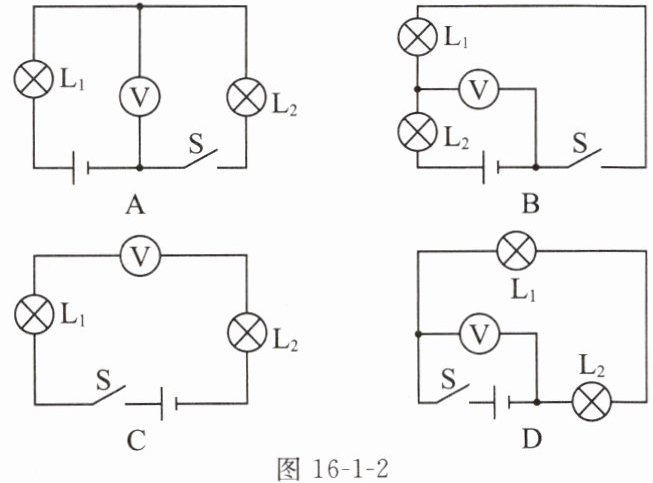

4. 如图16-1-2所示电路中，闭合开关后，能用电压表正确测量小灯泡$\mathrm{L}_1$两端电压的是 （）

图16-1-2

4. B

【分析】要判断电压表能否正确测量小灯泡$\mathrm{L}_1$两端的电压，需依据电压表的使用规则：电压表应并联在被测用电器两端，且电流从正接线柱流入、负接线柱流出。逐一分析各选项：
选项A：电压表并联在电源两端，测量的是电源电压，不是$\mathrm{L}_1$两端电压，不符合要求；
选项B：电压表并联在$\mathrm{L}_1$的两端，符合电压表的使用规则，能正确测量$\mathrm{L}_1$两端电压；
选项C：电压表串联在电路中，由于电压表内阻极大，电路几乎无电流，无法正常测量，不符合要求；
选项D：电压表并联在电源两端，测量的是电源电压，不是$\mathrm{L}_1$两端电压，不符合要求。
【解析】根据电压表的使用规则，需并联在被测用电器两端。A中电压表测电源电压，C中电压表串联，D中电压表测电源电压，只有B中电压表并联在$\mathrm{L}_1$两端，能正确测量$\mathrm{L}_1$两端电压。
【答案】B
【知识点】电压表的使用、电路分析
【点评】本题考查电压表的正确使用，核心是明确电压表需并联在被测用电器两端，需准确分析各电路中电压表的连接位置，属于基础电路分析题。
【难度系数】0.5

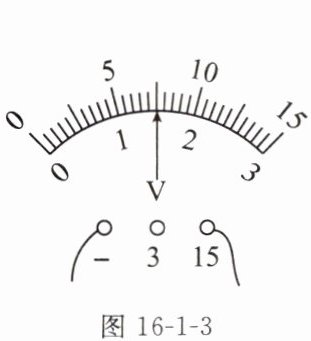

5. 测量电压前,应先估测被测电压的大小,被测电压（选填“能”或“不能”）超过电压表的测量范围。在无法估测被测电压大小的情况下,应先用电压表的V测量范围进行试触。在某次测量中,使用的测量范围及指针位置如图16-1-3所示,则此时刻度盘上每一小格表示的电压值是V,所测得电压值是V。若小斌接另一个测量范围,指针位置不变,则电压表分度值是V,则读数是V。

5. 不能 0～15 0.5 7.5 0.1 1.5

【分析】
本题考查电压表的使用规则与读数方法，解题思路如下：1. 明确电压表使用的核心要求：被测电压不能超过量程，否则会损坏电压表；2. 掌握试触操作：无法估测电压时，需用大量程试触；3. 学会根据量程计算分度值：不同量程下，刻度盘总格数固定，分度值=量程÷总格数；4. 按分度值读取对应电压值，换量程时重新计算分度值再读数。
【解析】
1. 电压表使用时，被测电压不能超过其测量范围，否则会烧坏电压表，故第一空填“不能”；
2. 无法估测被测电压大小时，应先用电压表的大量程（0～15V）进行试触，故第二空填“0～15”；
3. 当使用0～15V量程时，刻度盘总共有30个小格，每小格表示的电压值为15V÷30=0.5V；指针位置对应15个小格，所测电压值为15×0.5V=7.5V；
4. 若换用0～3V量程，分度值为3V÷30=0.1V，指针位置不变时，读数为15×0.1V=1.5V。
【答案】
不能 0～15 0.5 7.5 0.1 1.5
【知识点】
电压表的使用、电压的测量
【点评】
本题围绕电压表的基础使用与读数展开，属于电学实验的核心基础考点，需牢记量程、分度值的对应关系及试触操作规则，难度较低。
【难度系数】
0.8

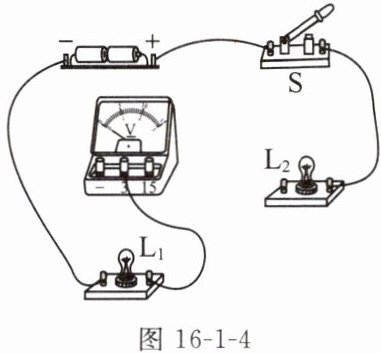

6. (2025 陕西节选)如图16-1-4所示,请用笔画线代替导线按要求完成电路连接。要求:小灯泡$\mathrm{L}_1$与$\mathrm{L}_2$串联,电压表测量小灯泡$\mathrm{L}_1$两端的电压。

6. 如图所示

【分析】
要完成电路连接，需明确两个核心要求：①小灯泡$\mathrm{L}_1$与$\mathrm{L}_2$串联，即电流只有一条路径，依次经过电源、开关、$\mathrm{L}_2$、$\mathrm{L}_1$回到电源负极；②电压表测量$\mathrm{L}_1$两端电压，需将电压表并联在$\mathrm{L}_1$两端，且电流从电压表正接线柱流入、负接线柱流出，保证正负接线柱连接正确。
【解析】
1. 串联电路连接：从电源正极出发，依次连接开关$\mathrm{S}$、小灯泡$\mathrm{L}_2$，再将$\mathrm{L}_2$的另一端与$\mathrm{L}_1$的一端相连，最后将$\mathrm{L}_1$的另一端连接到电源负极，形成唯一电流路径，实现$\mathrm{L}_1$与$\mathrm{L}_2$串联。
2. 电压表连接：将电压表并联在$\mathrm{L}_1$两端，电压表的负接线柱接$\mathrm{L}_1$靠近电源负极的接线柱，正接线柱接$\mathrm{L}_1$靠近$\mathrm{L}_2$的接线柱，确保电压表正负接线柱正确，准确测量$\mathrm{L}_1$两端电压。
【答案】
如图所示
【知识点】
串联电路、电压表的使用
【点评】
本题考查串联电路的连接方法和电压表的正确使用，属于基础电路操作题，需掌握串联电路电流路径特点及电压表的使用规则。
【难度系数】
0.6

7. 如图16-1-5所示的电路中，两个电压表测量对象正确的是 （）

A.$\mathrm{V}_1$测量灯$\mathrm{L}_1$两端电压，$\mathrm{V}_2$测量电源电压
B.$\mathrm{V}_1$测量灯$\mathrm{L}_2$两端电压，$\mathrm{V}_2$测量电源电压
C.$\mathrm{V}_1$测量灯$\mathrm{L}_1$两端电压，$\mathrm{V}_2$测量灯$\mathrm{L}_2$两端电压
D.$\mathrm{V}_1$测量灯$\mathrm{L}_1$两端电压，$\mathrm{V}_2$测量灯$\mathrm{L}_1$和$\mathrm{L}_2$两端总电压

7. B

【分析】要判断电压表的测量对象，需先明确电路中用电器的连接方式，再根据“电压表并联在被测电路两端”的规则分析：第一步，梳理电流路径确定L₁和L₂的连接关系；第二步，分别观察V₁、V₂的接线柱并联位置，确定其测量对象；第三步，匹配对应选项得出答案。
【解析】1. 电路连接判断：电流从电源正极流出，依次经过L₂、L₁、开关，回到电源负极，因此L₁与L₂串联。2. 电压表测量对象判断：电压表需并联在被测电路两端：①V₁的两个接线柱分别连接在L₂的两端，故V₁测量L₂两端的电压；②V₂的两个接线柱分别连接在电源的正、负极两端，故V₂测量电源两端的电压（即L₁和L₂的总电压）。综上，符合条件的选项为B。
【答案】B
【知识点】电压表的使用、串联电路电压特点
【点评】本题考查电压表测量对象的判断，核心是掌握电压表的使用规则，需先理清电路的串联连接关系，再分析电压表的并联位置，属于基础题型，适合巩固电路分析的基本方法。
【难度系数】0.5

8. 将全新的2节干电池、开关、完好的电流表、电压表、小灯泡连接成如图所示的电路，各处接触良好。当开关闭合后，会出现（）

A.电流表示数约为0 A，电压表示数约为3 V
B.小灯泡发光较暗
C.电流表示数约为0 A，电压表示数约为0 V
D.电流表可能被烧坏

8. A

【分析】
要解决此题，需明确电流表和电压表的内阻特性：电流表内阻极小，相当于导线；电压表内阻极大，相当于开路。本题电路中，小灯泡、电流表、电压表串联，开关闭合后，根据电表特性分析电路的电流和电压情况，进而判断各选项的正确性。
【解析】
1. 计算电源电压：全新2节干电池的总电压为 $ U = 1.5V × 2 = 3V $。
2. 分析电路电流：由于电压表内阻极大，串联在电路中时，整个电路的总电阻极大，根据欧姆定律 $ I = \frac{U}{R_{总}} $，电路中的电流几乎为0，因此电流表示数约为0A，小灯泡中无足够电流，不会发光，排除B、D选项。
3. 分析电压表示数：电压表串联在电路中时，其两端电压近似等于电源电压，因此电压表示数约为3V，排除C选项。
综上，正确选项为A。
【答案】
A
【知识点】
电压表的使用、电流表的使用、电源电压计算
【点评】
本题考查电表的正确使用，核心是理解电压表内阻极大、电流表内阻极小的特性，串联时电压表相当于开路，会测电源电压，是电学基础题，需准确掌握电表特性。
【难度系数】
0.4
