1.果农经常用石墨烯制成的甜敏电阻检测脐橙的含糖量，甜敏电阻的阻值随含糖量的升高而增大。如图是检测脐橙含糖量的电路，电源电压不变。闭合开关S，将甜敏电阻R附着在切开的脐橙上，当脐橙含糖量升高时 （
A.电流表和电压表的示数都增大
B.电流表的示数增大，电压表的示数减小
C.电流表的示数减小，电压表的示数增大
D.电流表和电压表的示数都减小
D
）A.电流表和电压表的示数都增大
B.电流表的示数增大，电压表的示数减小
C.电流表的示数减小，电压表的示数增大
D.电流表和电压表的示数都减小
答案
1.D
解析
【分析】
首先明确电路结构：定值电阻R₁与甜敏电阻R串联，电流表测量电路中的总电流，电压表测量R₁两端的电压。根据题意，脐橙含糖量升高时，甜敏电阻R的阻值增大，结合串联电路电阻规律和欧姆定律，逐步分析电流、电压的变化，即可判断电表示数的变化情况。
【解析】
电路中R₁与R串联，电流表测串联电路的电流，电压表测R₁两端的电压。
当脐橙含糖量升高时，甜敏电阻R的阻值增大，电路总电阻R总 = R₁ + R，因此总电阻变大。
电源电压U不变，根据欧姆定律I = U/R总，总电流I减小，故电流表的示数减小。
定值电阻R₁的阻值不变，由U₁ = I R₁可知，电流I减小，所以R₁两端的电压U₁减小，即电压表的示数减小。
综上，电流表和电压表的示数都减小，对应选项D。
【答案】
D
【知识点】
串联电路特点、欧姆定律应用
【点评】
本题为动态电路分析题，核心是明确电路连接方式，利用电阻变化结合欧姆定律分析电表示数变化，属于初中物理电学的基础题型，难度适中。
【难度系数】
0.6
首先明确电路结构：定值电阻R₁与甜敏电阻R串联，电流表测量电路中的总电流，电压表测量R₁两端的电压。根据题意，脐橙含糖量升高时，甜敏电阻R的阻值增大，结合串联电路电阻规律和欧姆定律，逐步分析电流、电压的变化，即可判断电表示数的变化情况。
【解析】
电路中R₁与R串联，电流表测串联电路的电流，电压表测R₁两端的电压。
当脐橙含糖量升高时，甜敏电阻R的阻值增大，电路总电阻R总 = R₁ + R，因此总电阻变大。
电源电压U不变，根据欧姆定律I = U/R总，总电流I减小，故电流表的示数减小。
定值电阻R₁的阻值不变，由U₁ = I R₁可知，电流I减小，所以R₁两端的电压U₁减小，即电压表的示数减小。
综上，电流表和电压表的示数都减小，对应选项D。
【答案】
D
【知识点】
串联电路特点、欧姆定律应用
【点评】
本题为动态电路分析题，核心是明确电路连接方式，利用电阻变化结合欧姆定律分析电表示数变化，属于初中物理电学的基础题型，难度适中。
【难度系数】
0.6

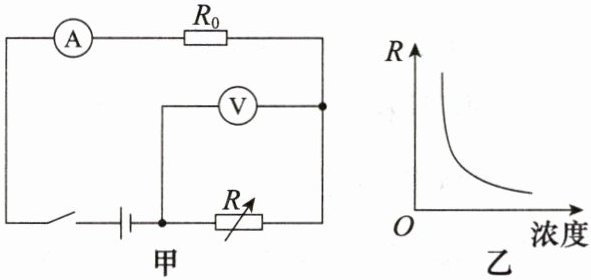

2. [2024·西宁中考]控制大气污染物浓度是确保空气质量、实现碧水蓝天的重要措施。如图甲是物理学习小组设计的大气污染物浓度监测简化电路。当污染物浓度增大时，污染物浓度监测表的示数增大；R为气敏电阻，其阻值随污染物浓度变化的关系如图乙所示。下列说法正确的是（
A.当污染物浓度增大时，气敏电阻的阻值增大
B.当污染物浓度增大时，电流表的示数增大
C.当污染物浓度增大时，电压表的示数增大
D.污染物浓度监测表是由电压表改装而成的
易错突破 P70T4
B
）A.当污染物浓度增大时，气敏电阻的阻值增大
B.当污染物浓度增大时，电流表的示数增大
C.当污染物浓度增大时，电压表的示数增大
D.污染物浓度监测表是由电压表改装而成的
易错突破 P70T4
答案
2.B
解析
【分析】首先明确电路结构：图甲中定值电阻$R_0$与气敏电阻$R$串联，电流表测串联电路的总电流，电压表测气敏电阻$R$两端的电压；结合图乙可知，污染物浓度增大时，气敏电阻$R$的阻值减小。接下来根据串联电路的电阻、电压规律和欧姆定律，分析各电表示数的变化，判断选项正误。
【解析】
1. 电路与气敏电阻特性：$R_0$与$R$串联，电流表测电路电流；由图乙得，污染物浓度增大时，$R$的阻值减小。
2. 电流表示数分析：总电阻$R_{总}=R_0+R$，浓度增大→$R$减小→$R_{总}$减小；电源电压$U$不变，根据欧姆定律$I=\frac{U}{R_{总}}$，电路电流$I$增大，即电流表示数增大，故B正确；A选项“浓度增大时$R$增大”与图乙矛盾，错误。
3. 电压表示数分析：$R_0$两端电压$U_0=IR_0$，因$I$增大，故$U_0$增大；电源电压$U=U_0+U_R$，则$R$两端电压$U_R=U-U_0$，$U$不变、$U_0$增大，故$U_R$减小，即电压表示数减小，C错误。
4. 监测表判断：题目要求“污染物浓度增大时监测表示数增大”，电流表示数增大、电压表示数减小，故监测表由电流表改装，D错误。
【答案】B
【知识点】串联电路特点、欧姆定律应用、动态电路分析
【点评】本题为动态电路分析题，核心是结合气敏电阻的阻值变化规律，利用串联电路规律和欧姆定律推导电表示数变化，需明确电路结构和电表测量对象，难度中等。
【难度系数】0.5
【解析】
1. 电路与气敏电阻特性：$R_0$与$R$串联，电流表测电路电流；由图乙得，污染物浓度增大时，$R$的阻值减小。
2. 电流表示数分析：总电阻$R_{总}=R_0+R$，浓度增大→$R$减小→$R_{总}$减小；电源电压$U$不变，根据欧姆定律$I=\frac{U}{R_{总}}$，电路电流$I$增大，即电流表示数增大，故B正确；A选项“浓度增大时$R$增大”与图乙矛盾，错误。
3. 电压表示数分析：$R_0$两端电压$U_0=IR_0$，因$I$增大，故$U_0$增大；电源电压$U=U_0+U_R$，则$R$两端电压$U_R=U-U_0$，$U$不变、$U_0$增大，故$U_R$减小，即电压表示数减小，C错误。
4. 监测表判断：题目要求“污染物浓度增大时监测表示数增大”，电流表示数增大、电压表示数减小，故监测表由电流表改装，D错误。
【答案】B
【知识点】串联电路特点、欧姆定律应用、动态电路分析
【点评】本题为动态电路分析题，核心是结合气敏电阻的阻值变化规律，利用串联电路规律和欧姆定律推导电表示数变化，需明确电路结构和电表测量对象，难度中等。
【难度系数】0.5

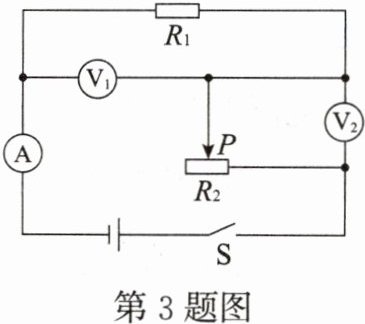

3.[2025·苏州中考]在如图所示的电路中,电源电压保持不变,$R_1$为定值电阻,$R_2$为滑动变阻器。闭合开关S后,当滑片P向右移动时,则（
A.电流表Ⓐ的示数变小
B.电压表Ⓥ₁的示数不变
C.电压表Ⓥ₁的示数与电流表Ⓐ的示数之比变大
D.电压表Ⓥ₂的示数与电流表Ⓐ的示数之比变小
第3题图
D
）A.电流表Ⓐ的示数变小
B.电压表Ⓥ₁的示数不变
C.电压表Ⓥ₁的示数与电流表Ⓐ的示数之比变大
D.电压表Ⓥ₂的示数与电流表Ⓐ的示数之比变小
第3题图答案
3.D
解析
【分析】首先明确电路连接：定值电阻$R_1$与滑动变阻器$R_2$串联，电流表测电路中的总电流，电压表$V_1$测定值电阻$R_1$两端的电压，电压表$V_2$测滑动变阻器$R_2$两端的电压。当滑片$P$向右移动时，滑动变阻器接入电路的电阻发生变化，结合欧姆定律分析电流、电压的变化，逐一判断选项。
【解析】电路中$R_1$与$R_2$串联，电源电压$U$保持不变。当滑片$P$向右移动时，滑动变阻器$R_2$接入电路的电阻减小，总电阻$R_{总}=R_1+R_2$减小。根据欧姆定律$I=\frac{U}{R_{总}}$，电路中的电流$I$变大，即电流表的示数变大，故选项A错误；
电压表$V_1$的示数$U_1=IR_1$，由于$I$变大、$R_1$为定值电阻，所以$U_1$变大，选项B错误；
电压表$V_1$的示数与电流表的示数之比为$\frac{U_1}{I}=R_1$，$R_1$是定值，因此该比值不变，选项C错误；
电压表$V_2$的示数$U_2=U-U_1$，电源电压$U$不变、$U_1$变大，所以$U_2$变小；电压表$V_2$的示数与电流表的示数之比为$\frac{U_2}{I}=R_2$，$R_2$接入电路的电阻变小，因此该比值变小，选项D正确。
【答案】D
【知识点】串联电路动态分析、欧姆定律、滑动变阻器的使用
【点评】本题考查串联电路的动态分析，核心是正确判断各电表的测量对象，结合欧姆定律分析电流、电压的变化规律，属于基础的电路分析题型，难度适中。
【难度系数】0.5
【解析】电路中$R_1$与$R_2$串联，电源电压$U$保持不变。当滑片$P$向右移动时，滑动变阻器$R_2$接入电路的电阻减小，总电阻$R_{总}=R_1+R_2$减小。根据欧姆定律$I=\frac{U}{R_{总}}$，电路中的电流$I$变大，即电流表的示数变大，故选项A错误；
电压表$V_1$的示数$U_1=IR_1$，由于$I$变大、$R_1$为定值电阻，所以$U_1$变大，选项B错误；
电压表$V_1$的示数与电流表的示数之比为$\frac{U_1}{I}=R_1$，$R_1$是定值，因此该比值不变，选项C错误；
电压表$V_2$的示数$U_2=U-U_1$，电源电压$U$不变、$U_1$变大，所以$U_2$变小；电压表$V_2$的示数与电流表的示数之比为$\frac{U_2}{I}=R_2$，$R_2$接入电路的电阻变小，因此该比值变小，选项D正确。
【答案】D
【知识点】串联电路动态分析、欧姆定律、滑动变阻器的使用
【点评】本题考查串联电路的动态分析，核心是正确判断各电表的测量对象，结合欧姆定律分析电流、电压的变化规律，属于基础的电路分析题型，难度适中。
【难度系数】0.5

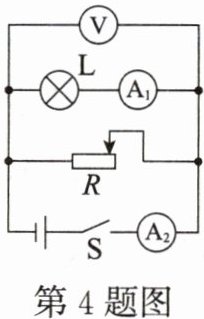

4. 如图所示，电源两端电压保持不变，闭合开关S，将滑动变阻器的滑片适当左移，下列说法正确的是（
A.电流表$\mathrm{A}_1$的示数不变，电流表$\mathrm{A}_2$的示数不变
B.电流表$\mathrm{A}_1$的示数变大，电压表$\mathrm{V}$的示数变小
C.电流表$\mathrm{A}_2$的示数变大，电压表$\mathrm{V}$的示数变小
D.电流表$\mathrm{A}_2$的示数变大，电压表$\mathrm{V}$的示数不变
D
）A.电流表$\mathrm{A}_1$的示数不变，电流表$\mathrm{A}_2$的示数不变
B.电流表$\mathrm{A}_1$的示数变大，电压表$\mathrm{V}$的示数变小
C.电流表$\mathrm{A}_2$的示数变大，电压表$\mathrm{V}$的示数变小
D.电流表$\mathrm{A}_2$的示数变大，电压表$\mathrm{V}$的示数不变
答案
4.D
解析
【分析】首先明确电路结构：灯泡L与滑动变阻器R并联，电压表V测量电源两端电压，电流表$\mathrm{A}_1$测量通过灯泡L的电流，电流表$\mathrm{A}_2$测量干路总电流。解题思路：1. 电源电压保持不变，因此电压表V的示数始终等于电源电压，不会随滑片移动变化；2. 并联电路中各支路独立工作，灯泡L的电阻不变、两端电压等于电源电压，所以通过L的电流不变，即$\mathrm{A}_1$示数不变；3. 滑片左移时，滑动变阻器R接入电路的电阻变小，根据欧姆定律，通过R的电流变大，干路电流等于各支路电流之和，因此干路电流表$\mathrm{A}_2$的示数变大，据此判断选项。
【解析】由电路图可知，灯泡L与滑动变阻器R并联，电压表V测电源电压，电流表$\mathrm{A}_1$测L支路电流，电流表$\mathrm{A}_2$测干路电流。
电源电压保持不变，所以滑片移动时，电压表V的示数不变，排除B、C选项；
并联电路中各支路独立工作，灯泡L的电阻不变，两端电压等于电源电压，根据$I=\frac{U}{R}$，通过L的电流不变，即$\mathrm{A}_1$示数不变；
滑片左移，滑动变阻器R接入电阻变小，由$I=\frac{U}{R}$可知，R支路电流变大；干路电流等于各支路电流之和，因此干路电流变大，即$\mathrm{A}_2$示数变大。
综上，只有D选项正确。
【答案】D
【知识点】并联电路特点、欧姆定律、电表测量对象
【点评】本题考查并联电路规律和欧姆定律的应用，核心是正确分析电路连接方式与电表测量对象，属于常规电路动态分析题，需掌握并联电路的电流、电压特点。
【难度系数】0.5
【解析】由电路图可知，灯泡L与滑动变阻器R并联，电压表V测电源电压，电流表$\mathrm{A}_1$测L支路电流，电流表$\mathrm{A}_2$测干路电流。
电源电压保持不变，所以滑片移动时，电压表V的示数不变，排除B、C选项；
并联电路中各支路独立工作，灯泡L的电阻不变，两端电压等于电源电压，根据$I=\frac{U}{R}$，通过L的电流不变，即$\mathrm{A}_1$示数不变；
滑片左移，滑动变阻器R接入电阻变小，由$I=\frac{U}{R}$可知，R支路电流变大；干路电流等于各支路电流之和，因此干路电流变大，即$\mathrm{A}_2$示数变大。
综上，只有D选项正确。
【答案】D
【知识点】并联电路特点、欧姆定律、电表测量对象
【点评】本题考查并联电路规律和欧姆定律的应用，核心是正确分析电路连接方式与电表测量对象，属于常规电路动态分析题，需掌握并联电路的电流、电压特点。
【难度系数】0.5
