1. 甲、乙两条长度相同的镍铬合金电阻丝，$R_甲 ＜ R_乙$，则甲的横截面积
20Ω 1A
大于
（选填“大于”“小于”或“等于”）乙的横截面积。20Ω 1A
答案
1. 大于
解析
【分析】要解决这道题，需回忆影响导体电阻大小的因素及电阻定律。导体的电阻由材料、长度、横截面积和温度决定，公式为$R=\rho\frac{L}{S}$（$\rho$为电阻率，与材料有关）。题目中，甲、乙是材料相同（镍铬合金）、长度相同的电阻丝，已知$R_甲＜R_乙$，根据电阻定律，当$\rho$和$L$一定时，电阻$R$与横截面积$S$成反比，因此电阻小的横截面积更大，即可得出答案。
【解析】根据电阻定律公式$R=\rho\frac{L}{S}$，其中$\rho$为电阻率（与导体材料有关），$L$为导体长度，$S$为导体横截面积。已知甲、乙两条电阻丝材料相同（镍铬合金），故$\rho_甲=\rho_乙$；长度相同，故$L_甲=L_乙$；且$R_甲＜R_乙$。将公式变形可得$S=\frac{\rho L}{R}$，当$\rho$和$L$一定时，横截面积$S$与电阻$R$成反比，因为$R_甲＜R_乙$，所以$S_甲＞S_乙$，即甲的横截面积大于乙的。
【答案】大于
【知识点】电阻定律、影响电阻大小的因素
【点评】本题考查电阻定律的基本应用，属于电学基础题目，核心是理解电阻与横截面积的反比关系，只要掌握电阻的决定因素即可快速解答，难度较低。
【难度系数】0.4
【解析】根据电阻定律公式$R=\rho\frac{L}{S}$，其中$\rho$为电阻率（与导体材料有关），$L$为导体长度，$S$为导体横截面积。已知甲、乙两条电阻丝材料相同（镍铬合金），故$\rho_甲=\rho_乙$；长度相同，故$L_甲=L_乙$；且$R_甲＜R_乙$。将公式变形可得$S=\frac{\rho L}{R}$，当$\rho$和$L$一定时，横截面积$S$与电阻$R$成反比，因为$R_甲＜R_乙$，所以$S_甲＞S_乙$，即甲的横截面积大于乙的。
【答案】大于
【知识点】电阻定律、影响电阻大小的因素
【点评】本题考查电阻定律的基本应用，属于电学基础题目，核心是理解电阻与横截面积的反比关系，只要掌握电阻的决定因素即可快速解答，难度较低。
【难度系数】0.4

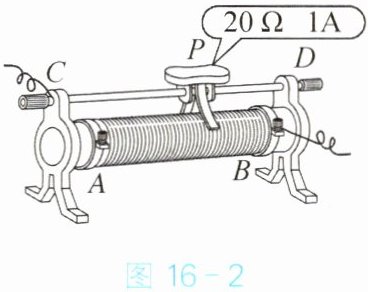

2. 如图16-2所示，滑动变阻器的电阻变化范围是
0～20
Ω，允许通过的最大电流是1
A。滑片P移到中点时，接入电路的阻值是10
Ω。将这个滑动变阻器接入电路，滑片P向左移动时，电路中的电流将变小
。答案
2. 0～20 1 10 小
解析
【分析】要解决这道题，需先理解滑动变阻器铭牌的含义：铭牌上的“20Ω”是滑动变阻器的最大阻值，“1A”是允许通过的最大电流；再根据滑动变阻器的工作原理（通过改变接入电路的电阻丝长度改变电阻），结合接入的接线柱判断滑片移动时电阻的变化，进而分析电流变化。
【解析】1. 滑动变阻器铭牌标注“20Ω 1A”，其中“20Ω”表示其最大阻值为20Ω，因此电阻变化范围是0～20Ω；“1A”表示允许通过的最大电流是1A。2. 滑片移到中点时，接入电路的阻值为最大阻值的一半，即20Ω÷2=10Ω。3. 由图可知，滑动变阻器接入电路的是接线柱C和B，接入的电阻丝是B到滑片P的部分；当滑片P向左移动时，B到P的电阻丝长度变长，接入电路的电阻变大，电源电压不变，根据欧姆定律I=U/R，电路中的电流变小。
【答案】0～20；1；10；小
【知识点】滑动变阻器的使用、欧姆定律
【点评】本题考查滑动变阻器的基本知识点，包括铭牌含义、阻值计算及电阻对电流的影响，属于电学基础题，需熟练掌握滑动变阻器的工作原理。
【难度系数】0.2
【解析】1. 滑动变阻器铭牌标注“20Ω 1A”，其中“20Ω”表示其最大阻值为20Ω，因此电阻变化范围是0～20Ω；“1A”表示允许通过的最大电流是1A。2. 滑片移到中点时，接入电路的阻值为最大阻值的一半，即20Ω÷2=10Ω。3. 由图可知，滑动变阻器接入电路的是接线柱C和B，接入的电阻丝是B到滑片P的部分；当滑片P向左移动时，B到P的电阻丝长度变长，接入电路的电阻变大，电源电压不变，根据欧姆定律I=U/R，电路中的电流变小。
【答案】0～20；1；10；小
【知识点】滑动变阻器的使用、欧姆定律
【点评】本题考查滑动变阻器的基本知识点，包括铭牌含义、阻值计算及电阻对电流的影响，属于电学基础题，需熟练掌握滑动变阻器的工作原理。
【难度系数】0.2

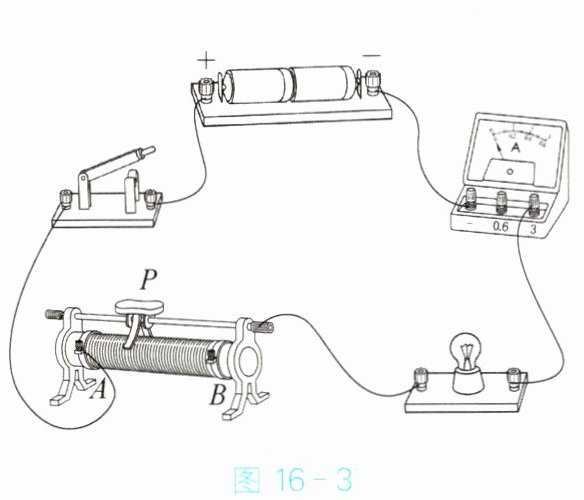

3. 如图16-3所示的电路中，接入电路中的有效电阻丝是
AP
（选填“AP”或“BP”），要使小灯泡变亮，滑片P向左
（选填“左”或“右”）移动。 答案
3. AP 左
解析
【分析】
要解决这道题，需掌握滑动变阻器的工作原理：滑动变阻器通过改变接入电路中电阻丝的长度改变电阻，进而改变电路电流。首先判断接入的有效电阻丝，需看电流流过滑动变阻器的路径；小灯泡变亮说明电路电流变大，结合欧姆定律分析滑片移动方向即可。
【解析】
1. 判断有效电阻丝：滑动变阻器接入电路的是接线柱与滑片之间的电阻丝，本题电流路径为A→AP段→P→电路，因此接入的有效电阻丝是AP段。
2. 分析滑片移动方向：小灯泡变亮意味着电路电流变大，电源电压不变，根据欧姆定律$I=\frac{U}{R}$，需减小电路总电阻，即减小滑动变阻器接入的电阻。滑动变阻器接入的是AP段，要减小其电阻需缩短AP段长度，因此滑片P向左移动时，AP段长度变短，电阻变小，电流变大，小灯泡变亮。
【答案】
AP；左
【知识点】
滑动变阻器的使用；欧姆定律的应用
【点评】
本题考查滑动变阻器的基础应用，核心是理解接入电阻丝的判断方法及电阻变化对电路电流的影响，属于基础题型，难度适中。
【难度系数】
0.7
要解决这道题，需掌握滑动变阻器的工作原理：滑动变阻器通过改变接入电路中电阻丝的长度改变电阻，进而改变电路电流。首先判断接入的有效电阻丝，需看电流流过滑动变阻器的路径；小灯泡变亮说明电路电流变大，结合欧姆定律分析滑片移动方向即可。
【解析】
1. 判断有效电阻丝：滑动变阻器接入电路的是接线柱与滑片之间的电阻丝，本题电流路径为A→AP段→P→电路，因此接入的有效电阻丝是AP段。
2. 分析滑片移动方向：小灯泡变亮意味着电路电流变大，电源电压不变，根据欧姆定律$I=\frac{U}{R}$，需减小电路总电阻，即减小滑动变阻器接入的电阻。滑动变阻器接入的是AP段，要减小其电阻需缩短AP段长度，因此滑片P向左移动时，AP段长度变短，电阻变小，电流变大，小灯泡变亮。
【答案】
AP；左
【知识点】
滑动变阻器的使用；欧姆定律的应用
【点评】
本题考查滑动变阻器的基础应用，核心是理解接入电阻丝的判断方法及电阻变化对电路电流的影响，属于基础题型，难度适中。
【难度系数】
0.7

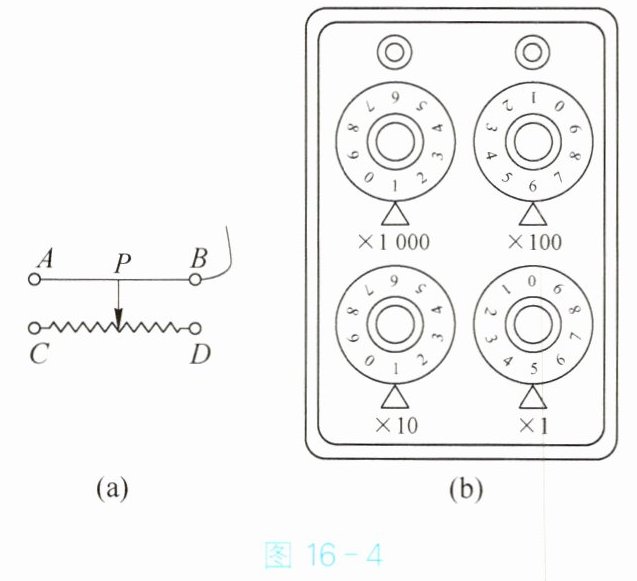

4. 如图16-4(a)所示，电路中一根导线已经与滑动变阻器的B接线柱连接，当滑动变阻器的滑片P向左移动时，要使滑动变阻器的电阻变小，另一根导线应与滑动变阻器的
C
（选填“A”“C”或“D”）接线柱连接；如图16-4(b)所示，电阻箱接入电路的电阻值是1615
Ω。答案
4. C 1615
解析
【分析】
本题包含滑动变阻器接线和电阻箱读数两个基础电学问题。滑动变阻器需依据“一上一下”接线原则，结合滑片移动时电阻变化要求判断接线柱；电阻箱需掌握“各旋钮数字乘对应倍率求和”的读数方法。
【解析】
1. 滑动变阻器：滑动变阻器通过改变接入电阻丝长度改变电阻，接线遵循“一上一下”原则。已知一根导线接下接线柱B，要使滑片P左移时电阻变小，需接入的电阻丝长度缩短，因此另一根导线应接上面的C接线柱（接C时，接入电阻丝为B到滑片，滑片左移时接入电阻丝长度变短，电阻变小）。
2. 电阻箱：电阻箱读数为各旋钮数字乘对应倍率之和，由图得：×1000档为1、×100档为6、×10档为1、×1档为5，总电阻=1×1000 + 6×100 + 1×10 + 5×1 = 1615Ω。
【答案】
C；1615
【知识点】
滑动变阻器的使用；电阻箱的读数
【点评】
本题考查初中电学基础知识点，滑动变阻器接线规则和电阻箱读数方法均为核心基础内容，难度较低，需熟练掌握。
【难度系数】
0.3
本题包含滑动变阻器接线和电阻箱读数两个基础电学问题。滑动变阻器需依据“一上一下”接线原则，结合滑片移动时电阻变化要求判断接线柱；电阻箱需掌握“各旋钮数字乘对应倍率求和”的读数方法。
【解析】
1. 滑动变阻器：滑动变阻器通过改变接入电阻丝长度改变电阻，接线遵循“一上一下”原则。已知一根导线接下接线柱B，要使滑片P左移时电阻变小，需接入的电阻丝长度缩短，因此另一根导线应接上面的C接线柱（接C时，接入电阻丝为B到滑片，滑片左移时接入电阻丝长度变短，电阻变小）。
2. 电阻箱：电阻箱读数为各旋钮数字乘对应倍率之和，由图得：×1000档为1、×100档为6、×10档为1、×1档为5，总电阻=1×1000 + 6×100 + 1×10 + 5×1 = 1615Ω。
【答案】
C；1615
【知识点】
滑动变阻器的使用；电阻箱的读数
【点评】
本题考查初中电学基础知识点，滑动变阻器接线规则和电阻箱读数方法均为核心基础内容，难度较低，需熟练掌握。
【难度系数】
0.3
