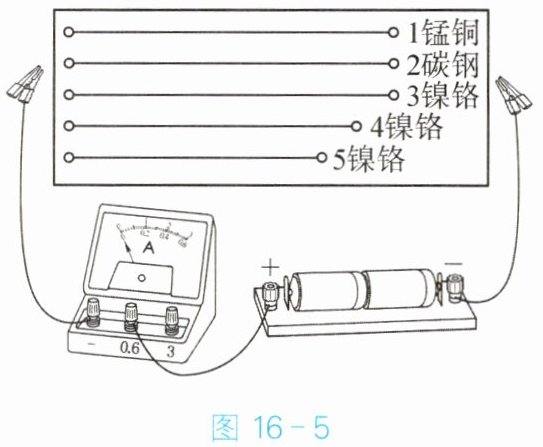

5. 如图16-5所示，实验桌上备有实验器材：电池组、电流表、横截面积相同的电阻丝和带有金属夹的导线；其中1、2、3号电阻丝的长度相同。小明想探究电阻大小与长度、材料的关系，下列所选电阻丝能完成上述实验探究的是()。


A.1、2、3号
B.2、3、5号
C.3、4、5号
D.1、2、4号

5. B

【分析】探究电阻大小与长度、材料的关系需运用控制变量法：探究电阻与材料的关系时，要控制长度、横截面积相同，改变材料；探究电阻与长度的关系时，要控制材料、横截面积相同，改变长度。结合题目给出的电阻丝条件，分析符合要求的组合即可。
【解析】根据控制变量法：
1. 探究电阻与材料的关系：需选长度、横截面积相同，材料不同的电阻丝，题目中1、2、3号电阻丝长度、横截面积相同，因此2和3号可满足该探究；
2. 探究电阻与长度的关系：需选材料、横截面积相同，长度不同的电阻丝，2号和5号电阻丝材料、横截面积相同，长度不同，可满足该探究；
综上，能完成两个探究的电阻丝是2、3、5号，对应选项B。
【答案】B
【知识点】影响电阻大小的因素、控制变量法
【点评】本题考查影响电阻大小的因素，核心是控制变量法的应用，属于电学基础实验题，只要明确每次探究的变量与不变量，结合题目条件分析即可，难度适中。
【难度系数】0.5

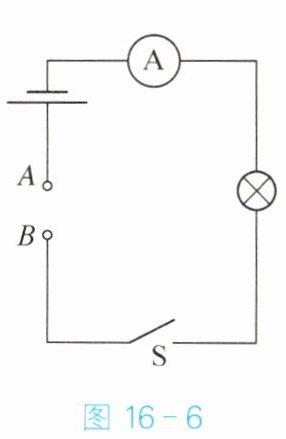

6. 图16-6为“探究影响导体电阻大小的因素”的实验电路。A、B之间接导体。
（1）本实验通过来比较导体电阻大小。
（2）小明发现手边只有一根较长的金属丝，他可以探究导体的电阻是否与和有关。

6. （1）电流 （2）长度 横截面积

【分析】
本题考查探究影响导体电阻大小的实验，需结合转换法和控制变量法分析。（1）电阻是导体的属性，无法直接观察，实验中利用转换法，通过电路中电流的大小间接反映电阻大小，因为电源电压一定时，电阻越大，电路电流越小；（2）探究电阻的影响因素时，电阻与材料、长度、横截面积、温度有关，只有一根金属丝时，材料和温度可控制，可通过改变接入长度、对折改变横截面积，探究长度和横截面积对电阻的影响。
【解析】
（1）在电压一定时，根据欧姆定律$I=\frac{U}{R}$，导体电阻越大，电路中的电流越小，因此本实验通过电流的大小（或电流表示数）来比较导体电阻的大小，这是转换法的应用；（2）同一根金属丝的材料相同，温度可保持不变，要探究电阻与长度的关系，可改变接入电路中金属丝的长度；要探究电阻与横截面积的关系，可将金属丝对折，改变其横截面积，因此能探究电阻与长度、横截面积的关系。
【答案】（1）电流 （2）长度 横截面积
【知识点】导体电阻的影响因素、转换法
【点评】本题围绕探究导体电阻大小的实验展开，重点考查转换法和控制变量法的应用，是初中电学的基础实验题，注重对实验方法的理解与应用。
【难度系数】0.8

1. 我国优秀青年科学家曹原研究发现：当两层石墨烯以一个“魔角”叠加在一起时，再加入一定数量的电子，石墨烯的电阻突然变为0，此现象中石墨烯是()。

A.绝缘体
B.导体
C.半导体
D.超导体

1. D

【分析】解题时需抓住题目中的关键信息“电阻突然变为0”，再结合各选项对应的物质特性逐一分析：绝缘体电阻极大、导体电阻较小、半导体导电性能介于导体和绝缘体之间，而超导体的核心特性是特定条件下电阻为0，据此可判断石墨烯的类别。
【解析】由题可知，石墨烯在特定条件下电阻变为0。A选项绝缘体电阻极大，不符合；B选项导体电阻较小，不会变为0，不符合；C选项半导体导电性能介于导体和绝缘体之间，电阻也不会为0，不符合；D选项超导体的特性是特定条件下电阻为0，与题目描述一致，因此选D。
【答案】D
【知识点】超导体的特性、导体与绝缘体的区别
【点评】本题考查超导体的基础概念，属于概念识记类基础题，准确掌握超导体的定义即可快速解答，难度较低。
【难度系数】0.8

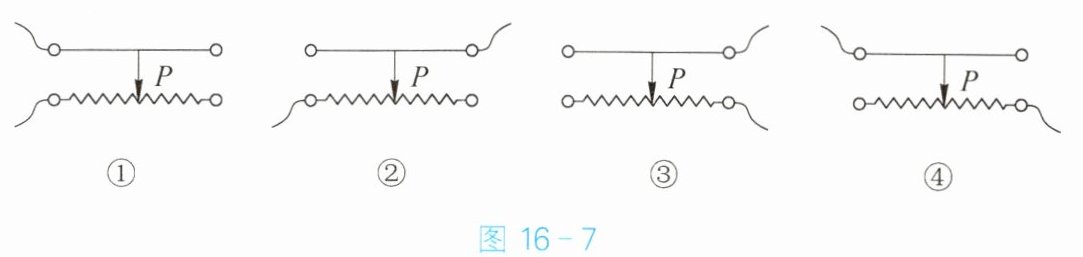

2. 图16-7是滑动变阻器接入电路中的情形，当滑片P向左移动时，连入电路的电阻变大的是()。

图16-7

A.①②
B.③④
C.①③
D.②④

2. B

【分析】要解决本题，需掌握滑动变阻器的工作原理：通过改变接入电路中电阻丝的长度改变电阻，接法为“一上一下”接线，接入电路的电阻丝是“下方接线柱到滑片P”的那段。判断滑片左移时电阻是否变大，需看接入的电阻丝长度是否变长：若接入的是右下接线柱，滑片左移时，滑片远离右下接线柱，接入的电阻丝长度变长，电阻变大；若接入的是左下接线柱，滑片左移时，靠近左下接线柱，接入的电阻丝长度变短，电阻变小。
【解析】逐个分析各图：
1. 图①：接左上和左下接线柱，接入的是左下到滑片P的电阻丝，滑片左移时，靠近左下接线柱，接入的电阻丝长度变短，电阻变小，不符合要求；
2. 图②：接右上和左下接线柱，接入的是左下到滑片P的电阻丝，滑片左移时，靠近左下接线柱，接入的电阻丝长度变短，电阻变小，不符合要求；
3. 图③：接右上和右下接线柱，接入的是右下到滑片P的电阻丝，滑片左移时，远离右下接线柱，接入的电阻丝长度变长，电阻变大，符合要求；
4. 图④：接左上和右下接线柱，接入的是右下到滑片P的电阻丝，滑片左移时，远离右下接线柱，接入的电阻丝长度变长，电阻变大，符合要求；
综上，滑片P向左移动时连入电路电阻变大的是③④，对应选项B。
【答案】B
【知识点】滑动变阻器的工作原理、滑动变阻器的接法
【点评】本题考查滑动变阻器的使用，核心是判断接入的电阻丝段，关键依据下方接线柱确定接入的电阻丝，再结合滑片移动方向判断电阻变化，属于基础应用题型，需熟练掌握滑动变阻器的接线规则。
【难度系数】0.5
