3. 两段长短粗细和材料都不同的导体分别接在电压相同的电路中，则下列判断正确的是（
A.长导体中的电流一定大些
B.短导体中的电流一定大些
C.无论哪段导体被拉长后，通过的电流都一定变小
D.无论哪段导体被对折后，通过的电流都一定变小
C
）。A.长导体中的电流一定大些
B.短导体中的电流一定大些
C.无论哪段导体被拉长后，通过的电流都一定变小
D.无论哪段导体被对折后，通过的电流都一定变小
答案
3. C
解析
【分析】要判断电流大小，需结合欧姆定律（电压相同时，电流与电阻成反比）和电阻的决定因素（材料、长度、横截面积）分析各选项：A选项仅考虑长度，忽略材料、横截面积，无法确定电阻；B选项仅考虑长度短，同样忽略其他影响电阻的因素；C选项需分析拉长后电阻的变化；D选项需分析对折后电阻的变化，进而判断电流。
【解析】根据欧姆定律$I=\frac{U}{R}$，电压$U$相同时，电流大小由电阻$R$决定；电阻的决定式为$R=\rho\frac{L}{S}$（$\rho$为电阻率，与材料有关，$L$为长度，$S$为横截面积）。逐一分析选项：
A选项：仅知道导体长度，材料、横截面积未知，无法确定电阻大小，因此长导体电流不一定大，A错误；
B选项：仅知道导体长度短，材料、横截面积未知，无法确定电阻大小，因此短导体电流不一定大，B错误；
C选项：导体被拉长后，长度$L$增大，横截面积$S$减小，由$R=\rho\frac{L}{S}$可知电阻$R$增大，电压$U$不变，根据$I=\frac{U}{R}$，电流$I$变小，C正确；
D选项：导体被对折后，长度$L$减小，横截面积$S$增大，电阻$R$减小，电压$U$不变，电流$I$变大，D错误。
综上，答案为C。
【答案】C
【知识点】欧姆定律、电阻的影响因素
【点评】本题考查欧姆定律和电阻的决定因素，解题关键是全面考虑影响电阻的三个因素，避免片面判断，尤其要注意选项中“一定”这类绝对表述，需结合公式推导分析。
【难度系数】0.5
【解析】根据欧姆定律$I=\frac{U}{R}$，电压$U$相同时，电流大小由电阻$R$决定；电阻的决定式为$R=\rho\frac{L}{S}$（$\rho$为电阻率，与材料有关，$L$为长度，$S$为横截面积）。逐一分析选项：
A选项：仅知道导体长度，材料、横截面积未知，无法确定电阻大小，因此长导体电流不一定大，A错误；
B选项：仅知道导体长度短，材料、横截面积未知，无法确定电阻大小，因此短导体电流不一定大，B错误；
C选项：导体被拉长后，长度$L$增大，横截面积$S$减小，由$R=\rho\frac{L}{S}$可知电阻$R$增大，电压$U$不变，根据$I=\frac{U}{R}$，电流$I$变小，C正确；
D选项：导体被对折后，长度$L$减小，横截面积$S$增大，电阻$R$减小，电压$U$不变，电流$I$变大，D错误。
综上，答案为C。
【答案】C
【知识点】欧姆定律、电阻的影响因素
【点评】本题考查欧姆定律和电阻的决定因素，解题关键是全面考虑影响电阻的三个因素，避免片面判断，尤其要注意选项中“一定”这类绝对表述，需结合公式推导分析。
【难度系数】0.5

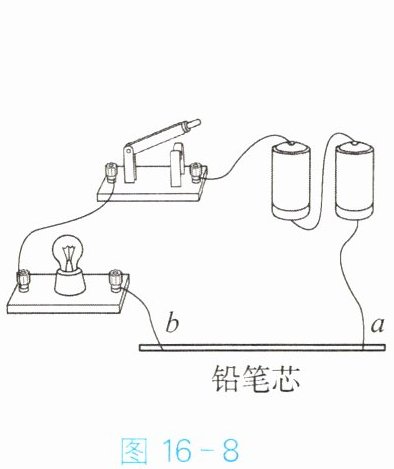

4. 如图16-8所示，导线a的一端固定连接在铅笔芯上，当导线b的一端在铅笔芯上左右移动时，灯泡亮度会发生变化。这个实验说明铅笔芯是
导体
（选填“导体”或“绝缘体”），还能说明导体的电阻与导体的长度
有关。答案
4. 导体 长度
解析
【分析】
首先，判断铅笔芯的导电属性：依据电路中是否有电流通过（灯泡是否发光），若灯泡发光说明铅笔芯能导电，属于导体。其次，分析电阻的影响因素：导线b在铅笔芯上移动时，铅笔芯接入电路的长度改变，灯泡亮度变化（电流变化），说明电阻变化，由此可知电阻与导体长度有关。
【解析】
1. 导体的判断：容易导电的物体为导体，实验中导线b移动时灯泡发光，说明电路有持续电流，铅笔芯能导电，故铅笔芯是导体。
2. 电阻的影响因素：导线b左右移动时，铅笔芯接入电路的长度变化，灯泡亮度改变（电流改变），说明接入电阻变化，因此导体的电阻与导体的长度有关。
【答案】
导体；长度
【知识点】
导体；影响电阻大小的因素
【点评】
本题通过简单实验现象考查导体的判断和电阻的影响因素，结合实验操作与现象分析，属于基础题，难度较低，用于巩固相关基础知识点。
【难度系数】
0.9
首先，判断铅笔芯的导电属性：依据电路中是否有电流通过（灯泡是否发光），若灯泡发光说明铅笔芯能导电，属于导体。其次，分析电阻的影响因素：导线b在铅笔芯上移动时，铅笔芯接入电路的长度改变，灯泡亮度变化（电流变化），说明电阻变化，由此可知电阻与导体长度有关。
【解析】
1. 导体的判断：容易导电的物体为导体，实验中导线b移动时灯泡发光，说明电路有持续电流，铅笔芯能导电，故铅笔芯是导体。
2. 电阻的影响因素：导线b左右移动时，铅笔芯接入电路的长度变化，灯泡亮度改变（电流改变），说明接入电阻变化，因此导体的电阻与导体的长度有关。
【答案】
导体；长度
【知识点】
导体；影响电阻大小的因素
【点评】
本题通过简单实验现象考查导体的判断和电阻的影响因素，结合实验操作与现象分析，属于基础题，难度较低，用于巩固相关基础知识点。
【难度系数】
0.9

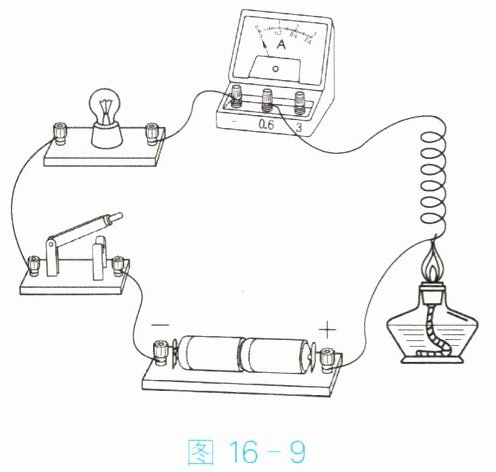

5. 如图16-9所示，闭合开关，用酒精灯给钨丝加热，灯泡渐渐变暗，电流表的示数将
变小
（选填“变大”或“变小”），这表明：温度升高，钨丝的电阻变大
。小明想到家里的白炽灯在开灯瞬间最容易烧坏（家里电压稳定），原因是：刚开灯时灯丝的温度低、电阻小、通过的电流大
。答案
5. 变小 大 刚开灯时灯丝的温度低、电阻小、通过的电流大
解析
【分析】
要解决这道题，首先根据灯泡亮度变化判断电路电流的变化：灯泡亮度由实际功率决定，变暗说明实际功率减小，结合灯泡电阻近似不变，利用电功率公式可推出电流变化；再根据欧姆定律，家庭电路电压稳定，电流与电阻成反比，进而得出电阻随温度的变化；最后结合家庭电路电压不变，分析白炽灯开灯瞬间灯丝温度低、电阻小导致电流大的原因。
【解析】
1. 给钨丝加热时灯泡变暗，说明灯泡实际功率减小。由于灯泡电阻近似不变，根据公式$P=I^2R$，功率减小意味着电路电流减小，因此电流表示数变小。
2. 家庭电路电压$U$稳定，根据欧姆定律$I=\frac{U}{R}$，电流$I$减小说明钨丝电阻$R$变大，即温度升高，钨丝的电阻变大。
3. 白炽灯开灯瞬间，灯丝温度低，电阻较小，家庭电压不变，由$I=\frac{U}{R}$可知，此时通过灯丝的电流较大，所以容易烧坏。
【答案】
变小 大 刚开灯时灯丝的温度低、电阻小、通过的电流大
【知识点】
电阻与温度的关系、欧姆定律、电功率
【点评】
本题结合实验现象和生活实例，考查基础物理知识点的应用，将电阻与温度的关系、欧姆定律、电功率知识与实际生活结合，难度适中，注重对知识点的理解与运用。
【难度系数】
0.5
要解决这道题，首先根据灯泡亮度变化判断电路电流的变化：灯泡亮度由实际功率决定，变暗说明实际功率减小，结合灯泡电阻近似不变，利用电功率公式可推出电流变化；再根据欧姆定律，家庭电路电压稳定，电流与电阻成反比，进而得出电阻随温度的变化；最后结合家庭电路电压不变，分析白炽灯开灯瞬间灯丝温度低、电阻小导致电流大的原因。
【解析】
1. 给钨丝加热时灯泡变暗，说明灯泡实际功率减小。由于灯泡电阻近似不变，根据公式$P=I^2R$，功率减小意味着电路电流减小，因此电流表示数变小。
2. 家庭电路电压$U$稳定，根据欧姆定律$I=\frac{U}{R}$，电流$I$减小说明钨丝电阻$R$变大，即温度升高，钨丝的电阻变大。
3. 白炽灯开灯瞬间，灯丝温度低，电阻较小，家庭电压不变，由$I=\frac{U}{R}$可知，此时通过灯丝的电流较大，所以容易烧坏。
【答案】
变小 大 刚开灯时灯丝的温度低、电阻小、通过的电流大
【知识点】
电阻与温度的关系、欧姆定律、电功率
【点评】
本题结合实验现象和生活实例，考查基础物理知识点的应用，将电阻与温度的关系、欧姆定律、电功率知识与实际生活结合，难度适中，注重对知识点的理解与运用。
【难度系数】
0.5

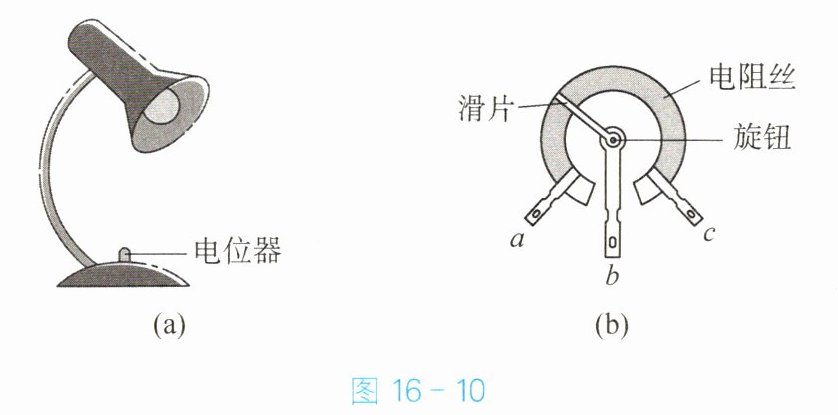

6. 如图16-10(a)所示，电位器是调节台灯亮度的装置，电位器与灯泡是
串联
（选填“串联”或“并联”）的。图16-10(b)为电位器的内部结构示意图，a、b、c是它的三个接线柱，若将b、c接线柱接入电路，顺时针旋转旋钮时，则电位器接入电路的电阻变小
（选填“变大”“变小”或“不变”），灯泡变亮
（选填“暗”或“亮”）。答案
6. 串联 变小 亮
解析
【分析】
要确定电位器与灯泡的连接方式，需明确调节亮度需改变电路电流：并联电路中各支路电压等于电源电压，无法改变灯泡电流，因此电位器应与灯泡串联；分析电位器接入电阻时，需看接入的电阻丝长度，当b、c接入电路，顺时针转旋钮时，滑片向c移动，接入的电阻丝变短，电阻变小，电路电流变大，灯泡变亮。
【解析】
1. 电位器调节台灯亮度，需要改变电路中的电流大小。根据串并联电路的特点，若电位器与灯泡并联，灯泡两端电压始终等于电源电压，无法改变其电流，因此电位器与灯泡应串联。
2. 当将b、c接线柱接入电路时，电位器接入电路的电阻丝是滑片到c的部分。顺时针旋转旋钮，滑片向c端移动，接入电路的电阻丝长度减小，所以电位器接入电路的电阻变小。
3. 电源电压不变，根据欧姆定律$I=\frac{U}{R}$，电路总电阻变小，电路中的电流变大；灯泡的实际功率$P=I^2R_L$（$R_L$为灯泡电阻，不变），电流变大则实际功率变大，因此灯泡变亮。
【答案】
串联 变小 亮
【知识点】
串联电路、滑动变阻器、欧姆定律
【点评】
本题结合生活中的电位器考查电路连接和欧姆定律的应用，属于基础题，需掌握电位器的工作原理，难度不大。
【难度系数】
0.6
要确定电位器与灯泡的连接方式，需明确调节亮度需改变电路电流：并联电路中各支路电压等于电源电压，无法改变灯泡电流，因此电位器应与灯泡串联；分析电位器接入电阻时，需看接入的电阻丝长度，当b、c接入电路，顺时针转旋钮时，滑片向c移动，接入的电阻丝变短，电阻变小，电路电流变大，灯泡变亮。
【解析】
1. 电位器调节台灯亮度，需要改变电路中的电流大小。根据串并联电路的特点，若电位器与灯泡并联，灯泡两端电压始终等于电源电压，无法改变其电流，因此电位器与灯泡应串联。
2. 当将b、c接线柱接入电路时，电位器接入电路的电阻丝是滑片到c的部分。顺时针旋转旋钮，滑片向c端移动，接入电路的电阻丝长度减小，所以电位器接入电路的电阻变小。
3. 电源电压不变，根据欧姆定律$I=\frac{U}{R}$，电路总电阻变小，电路中的电流变大；灯泡的实际功率$P=I^2R_L$（$R_L$为灯泡电阻，不变），电流变大则实际功率变大，因此灯泡变亮。
【答案】
串联 变小 亮
【知识点】
串联电路、滑动变阻器、欧姆定律
【点评】
本题结合生活中的电位器考查电路连接和欧姆定律的应用，属于基础题，需掌握电位器的工作原理，难度不大。
【难度系数】
0.6

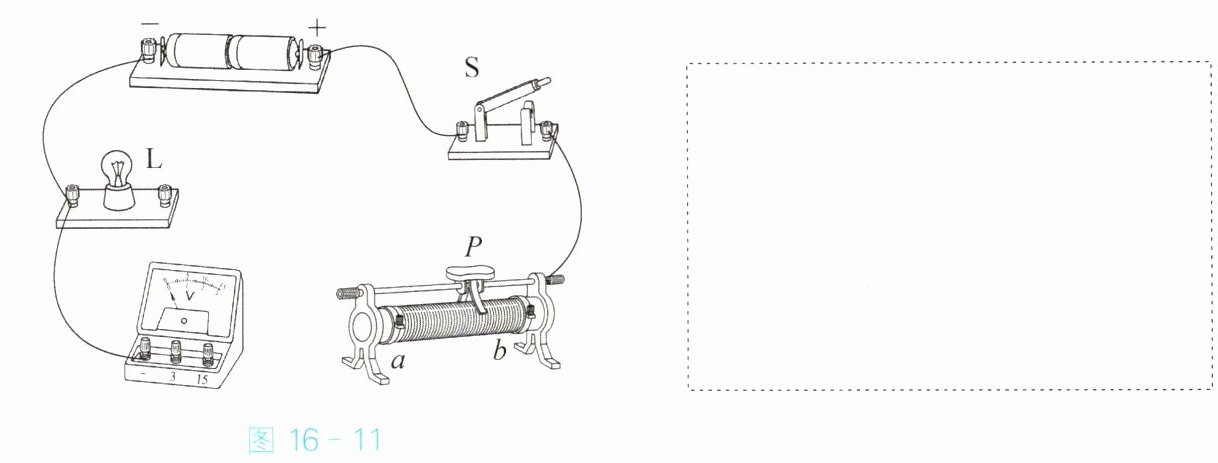

7. 在图16-11所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。补上后要求：① 电压表测小灯泡两端的电压；② 闭合开关S，向右端移动滑动变阻器的滑片P，灯变亮。请在虚线框中画出相对应的电路图。
答案
7. 如图17所示
如图18所示
解析
【分析】
要完成该电路连接，需满足两个核心要求：①电压表测小灯泡两端电压，因此电压表应并联在小灯泡两端，且电流需从电压表正接线柱流入、负接线柱流出；②闭合开关后，滑片P向右移动时灯变亮，说明电路电流变大，滑动变阻器接入电路的电阻需变小，因此滑动变阻器应选择右下接线柱（b端）接入电路，使滑片右移时接入电阻丝长度缩短，电阻减小。
【解析】
1. 实物电路连接：
滑动变阻器：将小灯泡的右端与滑动变阻器的b端相连，保证滑动变阻器“一上一下”接线，且接入b端后滑片右移电阻变小；
电压表：电源为两节干电池，总电压约3V，选择电压表0~3V量程，将电压表的“3”接线柱与小灯泡右端相连，电压表“-”接线柱已连接小灯泡左端，满足电流正进负出，实现测小灯泡两端电压。
2. 电路图绘制：
按照实物连接顺序，依次画出电源、开关、滑动变阻器、小灯泡串联，电压表并联在小灯泡两端，对应规范电路图。
【答案】
如图17、图18所示
【知识点】
滑动变阻器的使用、电压表的使用、电路图绘制
【点评】
本题考查电路连接与电路图绘制，需掌握滑动变阻器接线规则、电压表使用方法，结合题目要求分析接线逻辑，属于中等难度的电路基础题。
【难度系数】
0.5
要完成该电路连接，需满足两个核心要求：①电压表测小灯泡两端电压，因此电压表应并联在小灯泡两端，且电流需从电压表正接线柱流入、负接线柱流出；②闭合开关后，滑片P向右移动时灯变亮，说明电路电流变大，滑动变阻器接入电路的电阻需变小，因此滑动变阻器应选择右下接线柱（b端）接入电路，使滑片右移时接入电阻丝长度缩短，电阻减小。
【解析】
1. 实物电路连接：
滑动变阻器：将小灯泡的右端与滑动变阻器的b端相连，保证滑动变阻器“一上一下”接线，且接入b端后滑片右移电阻变小；
电压表：电源为两节干电池，总电压约3V，选择电压表0~3V量程，将电压表的“3”接线柱与小灯泡右端相连，电压表“-”接线柱已连接小灯泡左端，满足电流正进负出，实现测小灯泡两端电压。
2. 电路图绘制：
按照实物连接顺序，依次画出电源、开关、滑动变阻器、小灯泡串联，电压表并联在小灯泡两端，对应规范电路图。
【答案】
如图17、图18所示
【知识点】
滑动变阻器的使用、电压表的使用、电路图绘制
【点评】
本题考查电路连接与电路图绘制，需掌握滑动变阻器接线规则、电压表使用方法，结合题目要求分析接线逻辑，属于中等难度的电路基础题。
【难度系数】
0.5
