1. 下列说法正确的是(
A.电路开路时，电流为零，电压也为零
B.电路中要有持续的电流，就一定要有电压
C.导体中有大量的自由电荷，只要构成通路，导体中就会有电流通过
D.电路中只要有电压，就会有电流
B
)。A.电路开路时，电流为零，电压也为零
B.电路中要有持续的电流，就一定要有电压
C.导体中有大量的自由电荷，只要构成通路，导体中就会有电流通过
D.电路中只要有电压，就会有电流
答案
1. B
解析
【分析】
本题考查电路中电流、电压的相关概念，需结合持续电流的条件、开路的特点等知识点，逐个分析选项的正误。解题思路是：先明确每个选项对应的电路概念，再判断其描述是否符合物理规律，最终选出正确选项。
【解析】
选项A：电路开路（断路）时，电流确实为零，但开路两端（如电源两端）可能存在电压，并非电压也为零，故A错误；
选项B：电压是形成电流的原因，电路中产生持续电流必须满足两个条件：一是有电压，二是电路为通路，因此要有持续电流就一定要有电压，故B正确；
选项C：导体中有大量自由电荷，但仅构成通路而没有电压时，自由电荷不会定向移动，导体中不会有电流，故C错误；
选项D：电路中有电压，但如果电路不是通路（如开路），电荷无法持续定向移动，就不会有电流，故D错误。
【答案】
B
【知识点】
电流与电压的关系、持续电流的条件
【点评】
本题为电路基础概念题，核心考查电流、电压、通路的逻辑关系，需准确区分“电压是电流形成的原因”和“持续电流需要电压+通路”两个关键点，是电学入门的必掌握内容。
【难度系数】
0.3
本题考查电路中电流、电压的相关概念，需结合持续电流的条件、开路的特点等知识点，逐个分析选项的正误。解题思路是：先明确每个选项对应的电路概念，再判断其描述是否符合物理规律，最终选出正确选项。
【解析】
选项A：电路开路（断路）时，电流确实为零，但开路两端（如电源两端）可能存在电压，并非电压也为零，故A错误；
选项B：电压是形成电流的原因，电路中产生持续电流必须满足两个条件：一是有电压，二是电路为通路，因此要有持续电流就一定要有电压，故B正确；
选项C：导体中有大量自由电荷，但仅构成通路而没有电压时，自由电荷不会定向移动，导体中不会有电流，故C错误；
选项D：电路中有电压，但如果电路不是通路（如开路），电荷无法持续定向移动，就不会有电流，故D错误。
【答案】
B
【知识点】
电流与电压的关系、持续电流的条件
【点评】
本题为电路基础概念题，核心考查电流、电压、通路的逻辑关系，需准确区分“电压是电流形成的原因”和“持续电流需要电压+通路”两个关键点，是电学入门的必掌握内容。
【难度系数】
0.3

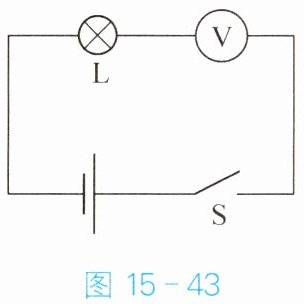

2. 某探究小组在练习使用电压表时，小军把电压表接成了如图15-43所示的电路，当闭合开关时所发生的现象是(
A.灯泡亮、电压表有示数
B.灯泡不亮、电压表有示数
C.灯泡亮、电压表无示数
D.灯泡不亮、电压表无示数
图15-43
图15-44
B
)。A.灯泡亮、电压表有示数
B.灯泡不亮、电压表有示数
C.灯泡亮、电压表无示数
D.灯泡不亮、电压表无示数
图15-43
图15-44
答案
2. B
解析
【分析】
要解决这道题，需明确电压表的核心特性：电压表内阻极大，在电路中相当于开路。解题思路如下：1. 分析电路连接：电压表被串联接入电路；2. 判断灯泡状态：根据欧姆定律，总电阻极大导致电路电流极小，灯泡实际功率几乎为0，因此不亮；3. 判断电压表示数：此时电压表两端近似等于电源电压，所以有示数。
【解析】
电压表的内阻非常大，当它串联在电路中时，电路总电阻近似等于电压表的内阻，根据欧姆定律$I=\frac{U}{R}$，电路中的电流几乎为0。灯泡的亮度由实际功率决定，$P=I^2R$，电流几乎为0则灯泡实际功率几乎为0，因此灯泡不发光；此时电压表相当于直接接在电源两端，测量电源电压，所以电压表有示数。综上，闭合开关后现象是灯泡不亮、电压表有示数，对应选项B。
【答案】
B
【知识点】
电压表的使用，电路的电流分析
【点评】
本题考查电压表的使用特性，关键在于理解电压表内阻极大，串联时对电路的影响，需区分电压表与电流表的连接方式差异，避免因概念混淆出错。
【难度系数】
0.5
要解决这道题，需明确电压表的核心特性：电压表内阻极大，在电路中相当于开路。解题思路如下：1. 分析电路连接：电压表被串联接入电路；2. 判断灯泡状态：根据欧姆定律，总电阻极大导致电路电流极小，灯泡实际功率几乎为0，因此不亮；3. 判断电压表示数：此时电压表两端近似等于电源电压，所以有示数。
【解析】
电压表的内阻非常大，当它串联在电路中时，电路总电阻近似等于电压表的内阻，根据欧姆定律$I=\frac{U}{R}$，电路中的电流几乎为0。灯泡的亮度由实际功率决定，$P=I^2R$，电流几乎为0则灯泡实际功率几乎为0，因此灯泡不发光；此时电压表相当于直接接在电源两端，测量电源电压，所以电压表有示数。综上，闭合开关后现象是灯泡不亮、电压表有示数，对应选项B。
【答案】
B
【知识点】
电压表的使用，电路的电流分析
【点评】
本题考查电压表的使用特性，关键在于理解电压表内阻极大，串联时对电路的影响，需区分电压表与电流表的连接方式差异，避免因概念混淆出错。
【难度系数】
0.5

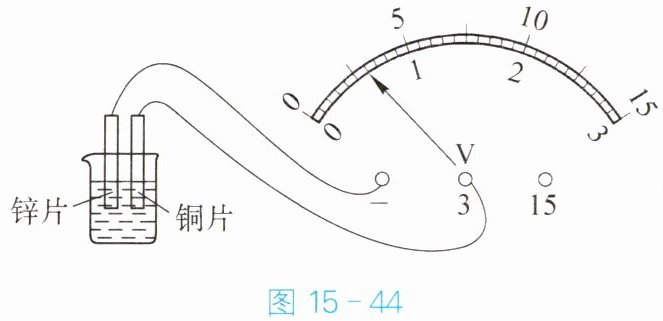

3. 如图15-44所示，小红想探究电池的原理，于是在烧杯中加入适量盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。观察电压表的接线情况和指针偏转可知：盐水电池的正极是
铜片
（选填“铜片”或“锌片”），此电池的电压为0.60
V。答案
3. 铜片 0.60
解析
【分析】
要确定盐水电池的正极，需依据电压表的使用规则：电压表正常偏转时，电流从正接线柱流入、负接线柱流出，因此与电压表正接线柱相连的是电源正极，与负接线柱相连的是电源负极；读取电池电压时，需先明确电压表的量程和分度值，再根据指针位置读数。
【解析】
1. 判断正极：观察题图可知，铜片与电压表的正接线柱相连，锌片与电压表的负接线柱相连，且电压表指针正向偏转，说明电流从铜片流出、锌片流入，因此盐水电池的正极是铜片。
2. 读取电压：电压表选用的是0~3V量程，该量程的分度值为0.1V，指针指向0.6V刻度线，所以此电池的电压为0.60V。
【答案】
铜片；0.60
【知识点】
电压表的使用、电源正负极判断
【点评】
本题结合盐水电池考查电压表的基础应用，核心是掌握电压表的接线规则和读数方法，属于难度较低的基础题，注重知识的实际应用。
【难度系数】
0.8
要确定盐水电池的正极，需依据电压表的使用规则：电压表正常偏转时，电流从正接线柱流入、负接线柱流出，因此与电压表正接线柱相连的是电源正极，与负接线柱相连的是电源负极；读取电池电压时，需先明确电压表的量程和分度值，再根据指针位置读数。
【解析】
1. 判断正极：观察题图可知，铜片与电压表的正接线柱相连，锌片与电压表的负接线柱相连，且电压表指针正向偏转，说明电流从铜片流出、锌片流入，因此盐水电池的正极是铜片。
2. 读取电压：电压表选用的是0~3V量程，该量程的分度值为0.1V，指针指向0.6V刻度线，所以此电池的电压为0.60V。
【答案】
铜片；0.60
【知识点】
电压表的使用、电源正负极判断
【点评】
本题结合盐水电池考查电压表的基础应用，核心是掌握电压表的接线规则和读数方法，属于难度较低的基础题，注重知识的实际应用。
【难度系数】
0.8

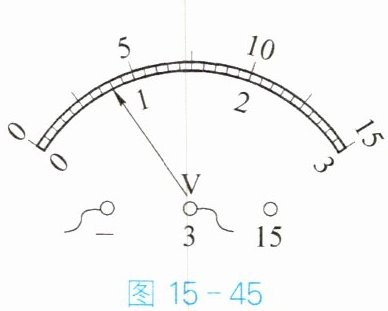

4. 某同学在做用电压表测量电路的电压实验中，采用两节干电池串联做电源连接电路。在闭合开关前观察到电压表如图15-45所示，接下来他的操作应该是
对电压表进行调零
；排除故障后闭合开关，发现电压表又如图15-45所示，则所测得的电压为0.80
V。答案
4. 对电压表进行调零 0.80
解析
【分析】首先，闭合开关前电压表指针未对准零刻度线，根据电压表的使用规范，闭合开关前需先对电压表调零；闭合开关后，先确定电压表量程，图中电压表接“-”和“3”接线柱，量程为0~3V，该量程分度值为0.1V，再根据指针位置读取电压值。
【解析】1. 闭合开关前，电压表指针未指在零刻度线，因此需要对电压表进行调零操作；2. 闭合开关后，电压表选用0~3V量程，该量程下每大格为1V，每大格分10小格，分度值为0.1V，指针指向0.80V刻度处，故测得电压为0.80V。
【答案】对电压表进行调零；0.80
【知识点】电压表的使用、电压的测量
【点评】本题考查电压表的正确使用，需掌握闭合开关前的调零操作，以及电压表读数时先确定量程和分度值的方法，属于电学基础实验题，难度较低。
【难度系数】0.3
【解析】1. 闭合开关前，电压表指针未指在零刻度线，因此需要对电压表进行调零操作；2. 闭合开关后，电压表选用0~3V量程，该量程下每大格为1V，每大格分10小格，分度值为0.1V，指针指向0.80V刻度处，故测得电压为0.80V。
【答案】对电压表进行调零；0.80
【知识点】电压表的使用、电压的测量
【点评】本题考查电压表的正确使用，需掌握闭合开关前的调零操作，以及电压表读数时先确定量程和分度值的方法，属于电学基础实验题，难度较低。
【难度系数】0.3
