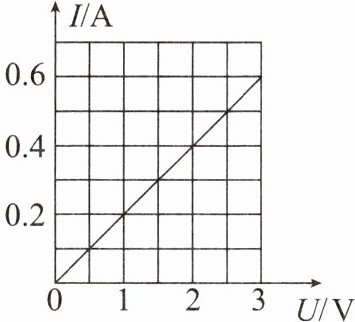

1.某导体中的电流与它两端电压的关系如图所示，下列说法正确的是（
A.当导体两端的电压为0时，电阻为0
B.该导体的电阻随电压的增大而减小
C.当导体两端的电压为0时，电阻为5 Ω
D.当导体两端的电压为2 V时，通过它的电流为0.6 A
C
）A.当导体两端的电压为0时，电阻为0
B.该导体的电阻随电压的增大而减小
C.当导体两端的电压为0时，电阻为5 Ω
D.当导体两端的电压为2 V时，通过它的电流为0.6 A
答案
1.C
解析
【分析】
要解决这道题，需结合I-U图像的特点和电阻的概念分析选项：首先，I-U图像为过原点的直线，说明该导体是定值电阻，电阻是导体本身的属性，与两端电压、通过的电流无关；其次，可通过图像上的点计算电阻，再逐一判断各选项的正误。
【解析】
1. 分析图像：该导体的I-U图像是过原点的直线，说明其电阻为定值，不随电压、电流变化。
2. 计算电阻：取图像上任意一点，如U=3V时，I=0.6A，根据欧姆定律 $ R = \frac{U}{I} $，可得 $ R = \frac{3V}{0.6A} = 5\Omega $，即该导体电阻始终为5Ω。
3. 逐一判断选项：
A选项：电阻是导体本身的性质，与电压无关，电压为0时电阻不为0，错误；
B选项：定值电阻的阻值不随电压变化，错误；
C选项：由上述计算可知，导体电阻为5Ω，与电压无关，所以电压为0时电阻为5Ω，正确；
D选项：从图像可知，当U=2V时，对应的电流为0.4A，不是0.6A，错误。
【答案】
C
【知识点】
欧姆定律、电阻特性、I-U图像
【点评】
本题考查欧姆定律的应用和电阻的基本概念，核心是理解电阻是导体本身的属性，不随电压、电流改变，需能从I-U图像中提取数据计算电阻，属于基础题型。
【难度系数】
0.6
要解决这道题，需结合I-U图像的特点和电阻的概念分析选项：首先，I-U图像为过原点的直线，说明该导体是定值电阻，电阻是导体本身的属性，与两端电压、通过的电流无关；其次，可通过图像上的点计算电阻，再逐一判断各选项的正误。
【解析】
1. 分析图像：该导体的I-U图像是过原点的直线，说明其电阻为定值，不随电压、电流变化。
2. 计算电阻：取图像上任意一点，如U=3V时，I=0.6A，根据欧姆定律 $ R = \frac{U}{I} $，可得 $ R = \frac{3V}{0.6A} = 5\Omega $，即该导体电阻始终为5Ω。
3. 逐一判断选项：
A选项：电阻是导体本身的性质，与电压无关，电压为0时电阻不为0，错误；
B选项：定值电阻的阻值不随电压变化，错误；
C选项：由上述计算可知，导体电阻为5Ω，与电压无关，所以电压为0时电阻为5Ω，正确；
D选项：从图像可知，当U=2V时，对应的电流为0.4A，不是0.6A，错误。
【答案】
C
【知识点】
欧姆定律、电阻特性、I-U图像
【点评】
本题考查欧姆定律的应用和电阻的基本概念，核心是理解电阻是导体本身的属性，不随电压、电流改变，需能从I-U图像中提取数据计算电阻，属于基础题型。
【难度系数】
0.6
2.有两个电阻分别为$R_1$和$R_2$的电阻器，当它们两端的电压之比是4：3时，通过它们的电流之比是2：5，则$R_1$和$R_2$的比是（
A.5：3
B.8：15
C.3：5
D.10：3
D
）A.5：3
B.8：15
C.3：5
D.10：3
答案
2.D
解析
【分析】
本题考查欧姆定律的应用，已知两个电阻的电压之比和电流之比，要求电阻之比。根据欧姆定律公式R=U/I，分别写出R₁和R₂的表达式，再通过比值运算代入已知的电压、电流比值，即可求出R₁与R₂的比值。
【解析】
根据欧姆定律，电阻的计算公式为$R=\frac{U}{I}$。
对于电阻$R_1$，有$R_1=\frac{U_1}{I_1}$；
对于电阻$R_2$，有$R_2=\frac{U_2}{I_2}$；
则$R_1$与$R_2$的比值为：
$\frac{R_1}{R_2}=\frac{\frac{U_1}{I_1}}{\frac{U_2}{I_2}}=\frac{U_1}{U_2}×\frac{I_2}{I_1}$
已知$U_1:U_2=4:3$，$I_1:I_2=2:5$，即$\frac{U_1}{U_2}=\frac{4}{3}$，$\frac{I_2}{I_1}=\frac{5}{2}$，代入得：
$\frac{R_1}{R_2}=\frac{4}{3}×\frac{5}{2}=\frac{10}{3}$
即$R_1:R_2=10:3$。
【答案】
D
【知识点】
欧姆定律、电阻的计算
【点评】
本题是欧姆定律的基础应用，核心是利用公式推导电阻比值，关键在于正确处理比值的运算，避免混淆电压、电流的对应关系，难度较低，适合基础阶段学生练习。
【难度系数】
0.3
本题考查欧姆定律的应用，已知两个电阻的电压之比和电流之比，要求电阻之比。根据欧姆定律公式R=U/I，分别写出R₁和R₂的表达式，再通过比值运算代入已知的电压、电流比值，即可求出R₁与R₂的比值。
【解析】
根据欧姆定律，电阻的计算公式为$R=\frac{U}{I}$。
对于电阻$R_1$，有$R_1=\frac{U_1}{I_1}$；
对于电阻$R_2$，有$R_2=\frac{U_2}{I_2}$；
则$R_1$与$R_2$的比值为：
$\frac{R_1}{R_2}=\frac{\frac{U_1}{I_1}}{\frac{U_2}{I_2}}=\frac{U_1}{U_2}×\frac{I_2}{I_1}$
已知$U_1:U_2=4:3$，$I_1:I_2=2:5$，即$\frac{U_1}{U_2}=\frac{4}{3}$，$\frac{I_2}{I_1}=\frac{5}{2}$，代入得：
$\frac{R_1}{R_2}=\frac{4}{3}×\frac{5}{2}=\frac{10}{3}$
即$R_1:R_2=10:3$。
【答案】
D
【知识点】
欧姆定律、电阻的计算
【点评】
本题是欧姆定律的基础应用，核心是利用公式推导电阻比值，关键在于正确处理比值的运算，避免混淆电压、电流的对应关系，难度较低，适合基础阶段学生练习。
【难度系数】
0.3
3.(云南中考)如图所示的电路中,电源电压恒定,闭合开关S、S₁和S₂,灯L₁、L₂都正常发光,下列说法正确的是 (
A.电流表A₂测通过灯L₂的电流
B.电流表A₁和A₂示数相等
C.断开S₂,电流表A₂示数变小
D.断开S₂,灯L₁变暗
C
)A.电流表A₂测通过灯L₂的电流
B.电流表A₁和A₂示数相等
C.断开S₂,电流表A₂示数变小
D.断开S₂,灯L₁变暗
答案
3.C
解析
【分析】首先，闭合开关S、S₁和S₂时，判断电路为L₁与L₂并联，明确电流表测量对象：A₁测L₁支路电流，A₂测干路总电流。再结合并联电路特点逐一分析选项：A选项混淆电流表测量对象；B选项未掌握干路与支路电流关系；C选项需分析断开S₂后的电路变化；D选项需明确并联支路独立工作的特性，从而推导正确结论。
【解析】当闭合S、S₁和S₂时，L₁与L₂并联：
1. 电流表A₁与L₁串联，测L₁支路电流；电流表A₂在干路，测干路总电流，故A选项错误；
2. 根据并联电路电流规律：干路电流等于各支路电流之和，即I_A2 = I_A1 + I_L2，因此A₂示数大于A₁示数，B选项错误；
3. 断开S₂后，L₂支路断路，电路变为仅L₁工作的简单电路，此时干路电流等于L₁的电流，原干路电流为I_A2 = I_L1 + I_L2，故A₂示数变小，C选项正确；
4. 并联电路各支路独立工作，断开S₂后，L₁两端电压仍为电源电压，通过L₁的电流不变，亮度不变，D选项错误。
【答案】C
【知识点】并联电路电流规律、电流表的使用、电路动态分析
【点评】本题为中考基础题，考查并联电路特点、电流表使用及电路动态分析，解题关键是正确识别电路结构，明确电流表测量对象，掌握并联电路电流规律，难度适中，侧重考查学生对电路基础知识的应用能力。
【难度系数】0.5
【解析】当闭合S、S₁和S₂时，L₁与L₂并联：
1. 电流表A₁与L₁串联，测L₁支路电流；电流表A₂在干路，测干路总电流，故A选项错误；
2. 根据并联电路电流规律：干路电流等于各支路电流之和，即I_A2 = I_A1 + I_L2，因此A₂示数大于A₁示数，B选项错误；
3. 断开S₂后，L₂支路断路，电路变为仅L₁工作的简单电路，此时干路电流等于L₁的电流，原干路电流为I_A2 = I_L1 + I_L2，故A₂示数变小，C选项正确；
4. 并联电路各支路独立工作，断开S₂后，L₁两端电压仍为电源电压，通过L₁的电流不变，亮度不变，D选项错误。
【答案】C
【知识点】并联电路电流规律、电流表的使用、电路动态分析
【点评】本题为中考基础题，考查并联电路特点、电流表使用及电路动态分析，解题关键是正确识别电路结构，明确电流表测量对象，掌握并联电路电流规律，难度适中，侧重考查学生对电路基础知识的应用能力。
【难度系数】0.5

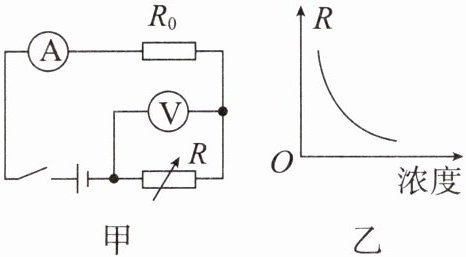

4.减小大气污染物浓度是保证空气质量，护卫碧水蓝天的重要措施。图甲是物理学习小组设计的大气污染物浓度监测简化电路图。当污染物浓度增大时，污染物浓度监测表的示数增大；气敏电阻的电阻$ R $随污染物浓度变化的关系如图乙所示。下列说法正确的是（
A.当污染物浓度增大时，气敏电阻的电阻增大
B.当污染物浓度增大时，电流表示数增大
C.当污染物浓度增大时，电压表示数增大
D.污染物浓度监测表是电压表改装而成的
B
）A.当污染物浓度增大时，气敏电阻的电阻增大
B.当污染物浓度增大时，电流表示数增大
C.当污染物浓度增大时，电压表示数增大
D.污染物浓度监测表是电压表改装而成的
答案
4.B
解析
【分析】
首先明确电路结构：图甲中，定值电阻$ R_0 $与气敏电阻$ R $串联，电流表测电路中的总电流，电压表测气敏电阻$ R $两端的电压。结合图乙可知，气敏电阻$ R $的阻值随污染物浓度增大而减小。接下来逐一分析选项：
1. 选项A：由图乙可知，污染物浓度增大时，气敏电阻$ R $的阻值减小，而非增大，故A错误；
2. 选项B：污染物浓度增大时，$ R $阻值减小，电路总电阻$ R_{总}=R_0+R $减小，电源电压$ U $不变，根据欧姆定律$ I=\frac{U}{R_{总}} $，电路电流增大，即电流表示数增大，故B正确；
3. 选项C：电流增大时，定值电阻$ R_0 $两端的电压$ U_0=IR_0 $，因$ R_0 $不变、$ I $增大，所以$ U_0 $增大；总电压$ U=U_0+U_R $（$ U_R $为电压表示数），则$ U_R=U-U_0 $，$ U_0 $增大时$ U_R $减小，即电压表示数减小，故C错误；
4. 选项D：监测表串联在电路中，是电流表改装而成，电压表并联在$ R $两端，故D错误。
【解析】
本题考查串联电路特点和欧姆定律的应用，解题步骤如下：
1. 确定电路连接：$ R_0 $与$ R $串联，电流表测串联电流，电压表测$ R $两端电压；
2. 分析气敏电阻阻值变化：由图乙，污染物浓度增大时，$ R $阻值减小；
3. 分析电流表示数：总电阻$ R_{总}=R_0+R $减小，电源电压不变，根据$ I=\frac{U}{R_{总}} $，电流$ I $增大，电流表示数增大，故B正确；
4. 验证其他选项：A中$ R $变化错误；C中电压表示数应减小；D中监测表是电流表，均错误。
【答案】
B
【知识点】
串联电路特点、欧姆定律、电路动态分析
【点评】
本题是电路动态分析的基础题型，需先明确电路结构，再结合气敏电阻的阻值变化，利用欧姆定律推导电表示数的变化，关键是理清各物理量的关联，难度适中。
【难度系数】
0.6
首先明确电路结构：图甲中，定值电阻$ R_0 $与气敏电阻$ R $串联，电流表测电路中的总电流，电压表测气敏电阻$ R $两端的电压。结合图乙可知，气敏电阻$ R $的阻值随污染物浓度增大而减小。接下来逐一分析选项：
1. 选项A：由图乙可知，污染物浓度增大时，气敏电阻$ R $的阻值减小，而非增大，故A错误；
2. 选项B：污染物浓度增大时，$ R $阻值减小，电路总电阻$ R_{总}=R_0+R $减小，电源电压$ U $不变，根据欧姆定律$ I=\frac{U}{R_{总}} $，电路电流增大，即电流表示数增大，故B正确；
3. 选项C：电流增大时，定值电阻$ R_0 $两端的电压$ U_0=IR_0 $，因$ R_0 $不变、$ I $增大，所以$ U_0 $增大；总电压$ U=U_0+U_R $（$ U_R $为电压表示数），则$ U_R=U-U_0 $，$ U_0 $增大时$ U_R $减小，即电压表示数减小，故C错误；
4. 选项D：监测表串联在电路中，是电流表改装而成，电压表并联在$ R $两端，故D错误。
【解析】
本题考查串联电路特点和欧姆定律的应用，解题步骤如下：
1. 确定电路连接：$ R_0 $与$ R $串联，电流表测串联电流，电压表测$ R $两端电压；
2. 分析气敏电阻阻值变化：由图乙，污染物浓度增大时，$ R $阻值减小；
3. 分析电流表示数：总电阻$ R_{总}=R_0+R $减小，电源电压不变，根据$ I=\frac{U}{R_{总}} $，电流$ I $增大，电流表示数增大，故B正确；
4. 验证其他选项：A中$ R $变化错误；C中电压表示数应减小；D中监测表是电流表，均错误。
【答案】
B
【知识点】
串联电路特点、欧姆定律、电路动态分析
【点评】
本题是电路动态分析的基础题型，需先明确电路结构，再结合气敏电阻的阻值变化，利用欧姆定律推导电表示数的变化，关键是理清各物理量的关联，难度适中。
【难度系数】
0.6

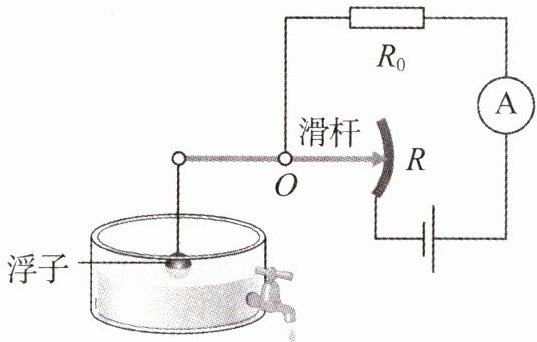

5.一种测定油箱内油量的装置如图所示。其中滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，滑杆左端固定着一个浮子，油箱内油量变化时，滑片就随滑杆滑动。下列说法错误的是（
A.电阻为$R_0$的定值电阻和滑动变阻器是串联的
B.油量减少时，滑动变阻器接入电路的电阻变大
C.油量增加时，电流表示数变大
D.油箱中没有油时，电流表示数为0
D
）A.电阻为$R_0$的定值电阻和滑动变阻器是串联的
B.油量减少时，滑动变阻器接入电路的电阻变大
C.油量增加时，电流表示数变大
D.油箱中没有油时，电流表示数为0
答案
5.D
解析
【分析】
要解决这道题，需先明确电路连接方式，再分析油量变化时滑动变阻器接入电阻的变化，结合欧姆定律判断电流变化，逐一分析选项。首先看电路图，定值电阻$R_0$与滑动变阻器$R$串联，电流表测电路总电流；浮子随油量变化带动滑杆绕$O$转动，从而改变滑动变阻器接入电路的电阻。
【解析】
1. 分析选项A：由电路图可知，电流从电源正极流出，依次经过滑动变阻器$R$、电流表、定值电阻$R_0$，回到电源负极，因此$R_0$与$R$是串联的，A说法正确。
2. 分析选项B：油量减少时，浮子下降，滑杆绕固定轴$O$转动，滑动变阻器的滑片向上移动，接入电路的电阻丝长度变长，接入电阻变大，B说法正确。
3. 分析选项C：油量增加时，浮子上升，滑片向下移动，滑动变阻器接入电阻变小，电路总电阻$R_总=R_0+R$变小，电源电压$U$不变，根据欧姆定律$I=\frac{U}{R_总}$，电路电流变大，电流表示数变大，C说法正确。
4. 分析选项D：油箱中没有油时，滑动变阻器接入电路的电阻最大，但电路仍是通路（总电阻不为无穷大），根据$I=\frac{U}{R_0+R_{最大}}$，电路中有电流，电流表示数不为0，D说法错误。
【答案】
D
【知识点】
串联电路、欧姆定律、滑动变阻器
【点评】
本题结合实际油量测定装置，考查电路的串联判断、欧姆定律的应用及滑动变阻器的工作原理，将物理知识与生活实际结合，需学生理清滑片移动对电阻的影响，难度适中。
【难度系数】
0.6
要解决这道题，需先明确电路连接方式，再分析油量变化时滑动变阻器接入电阻的变化，结合欧姆定律判断电流变化，逐一分析选项。首先看电路图，定值电阻$R_0$与滑动变阻器$R$串联，电流表测电路总电流；浮子随油量变化带动滑杆绕$O$转动，从而改变滑动变阻器接入电路的电阻。
【解析】
1. 分析选项A：由电路图可知，电流从电源正极流出，依次经过滑动变阻器$R$、电流表、定值电阻$R_0$，回到电源负极，因此$R_0$与$R$是串联的，A说法正确。
2. 分析选项B：油量减少时，浮子下降，滑杆绕固定轴$O$转动，滑动变阻器的滑片向上移动，接入电路的电阻丝长度变长，接入电阻变大，B说法正确。
3. 分析选项C：油量增加时，浮子上升，滑片向下移动，滑动变阻器接入电阻变小，电路总电阻$R_总=R_0+R$变小，电源电压$U$不变，根据欧姆定律$I=\frac{U}{R_总}$，电路电流变大，电流表示数变大，C说法正确。
4. 分析选项D：油箱中没有油时，滑动变阻器接入电路的电阻最大，但电路仍是通路（总电阻不为无穷大），根据$I=\frac{U}{R_0+R_{最大}}$，电路中有电流，电流表示数不为0，D说法错误。
【答案】
D
【知识点】
串联电路、欧姆定律、滑动变阻器
【点评】
本题结合实际油量测定装置，考查电路的串联判断、欧姆定律的应用及滑动变阻器的工作原理，将物理知识与生活实际结合，需学生理清滑片移动对电阻的影响，难度适中。
【难度系数】
0.6

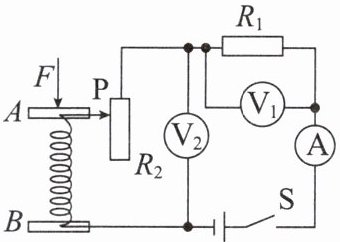

6.某压力传感器的原理图如图所示，定值电阻的电阻为$R_1$，滑动变阻器的滑片P通过A、B间可以伸缩的导线与电路相连，导线位于弹簧内部。当开关S闭合、压力F增大时，下列说法正确的是（
A.电压表$\mathrm{V}_1$的示数变大
B.电压表$\mathrm{V}_2$的示数变小
C.电压表$\mathrm{V}_2$的示数与电流表A的示数的比值变大
D.电压表$\mathrm{V}_1$的示数与电流表A的示数的比值变小
C
）A.电压表$\mathrm{V}_1$的示数变大
B.电压表$\mathrm{V}_2$的示数变小
C.电压表$\mathrm{V}_2$的示数与电流表A的示数的比值变大
D.电压表$\mathrm{V}_1$的示数与电流表A的示数的比值变小
答案
6.C
解析
【分析】首先明确电路连接关系：定值电阻$R_1$与滑动变阻器$R_2$串联，电流表$\mathrm{A}$测串联电路的总电流，电压表$\mathrm{V}_1$测定值电阻$R_1$两端的电压，电压表$\mathrm{V}_2$测滑动变阻器$R_2$两端的电压。当压力$F$增大时，滑动变阻器的滑片$P$向下移动，滑动变阻器接入电路的电阻变大，据此结合欧姆定律和串联电路的规律分析各电表示数的变化，进而判断选项。
【解析】
1. 电路总电阻：$R_{\mathrm{总}}=R_1+R_2$，当$F$增大时，$R_2$接入电阻变大，故$R_{\mathrm{总}}$变大。
2. 电路电流：电源电压$U$不变，由欧姆定律$I=\frac{U}{R_{\mathrm{总}}}$，得电路电流$I$变小。
3. 分析选项A：$\mathrm{V}_1$的示数$U_1=IR_1$，因$I$变小、$R_1$不变，故$U_1$变小，A错误。
4. 分析选项B：串联电路总电压$U=U_1+U_2$，$U$不变，$U_1$变小，因此$U_2=U-U_1$变大，即$\mathrm{V}_2$示数变大，B错误。
5. 分析选项C：$\mathrm{V}_2$示数与电流表示数的比值为$\frac{U_2}{I}$，而$U_2=IR_2$，故$\frac{U_2}{I}=R_2$，因$R_2$变大，所以该比值变大，C正确。
6. 分析选项D：$\mathrm{V}_1$示数与电流表示数的比值为$\frac{U_1}{I}$，而$U_1=IR_1$，故$\frac{U_1}{I}=R_1$，$R_1$是定值，比值不变，D错误。
【答案】
C
【知识点】
串联电路电压规律；欧姆定律；动态电路分析
【点评】
本题为动态电路分析题，核心是明确各电表测量的对象，结合滑动变阻器的电阻变化，利用欧姆定律和串联电路的电压、电流规律推导各电表示数的变化，需注意电表示数比值对应的物理量（如$\frac{U_2}{I}=R_2$）。
【难度系数】
0.5
【解析】
1. 电路总电阻：$R_{\mathrm{总}}=R_1+R_2$，当$F$增大时，$R_2$接入电阻变大，故$R_{\mathrm{总}}$变大。
2. 电路电流：电源电压$U$不变，由欧姆定律$I=\frac{U}{R_{\mathrm{总}}}$，得电路电流$I$变小。
3. 分析选项A：$\mathrm{V}_1$的示数$U_1=IR_1$，因$I$变小、$R_1$不变，故$U_1$变小，A错误。
4. 分析选项B：串联电路总电压$U=U_1+U_2$，$U$不变，$U_1$变小，因此$U_2=U-U_1$变大，即$\mathrm{V}_2$示数变大，B错误。
5. 分析选项C：$\mathrm{V}_2$示数与电流表示数的比值为$\frac{U_2}{I}$，而$U_2=IR_2$，故$\frac{U_2}{I}=R_2$，因$R_2$变大，所以该比值变大，C正确。
6. 分析选项D：$\mathrm{V}_1$示数与电流表示数的比值为$\frac{U_1}{I}$，而$U_1=IR_1$，故$\frac{U_1}{I}=R_1$，$R_1$是定值，比值不变，D错误。
【答案】
C
【知识点】
串联电路电压规律；欧姆定律；动态电路分析
【点评】
本题为动态电路分析题，核心是明确各电表测量的对象，结合滑动变阻器的电阻变化，利用欧姆定律和串联电路的电压、电流规律推导各电表示数的变化，需注意电表示数比值对应的物理量（如$\frac{U_2}{I}=R_2$）。
