7. 如图,开关闭合时,电压表$\mathrm{V}_{1}$的读数为$4\ \mathrm{V}$,电压表$\mathrm{V}_{2}$的读数为$6\ \mathrm{V}$,电流表$\mathrm{A}$的读数为$0.2\ \mathrm{A}$.如果把电压表$\mathrm{V}_{1}$换成电流表$\mathrm{A}_{1}$,电压表$\mathrm{V}_{2}$换成电流表$\mathrm{A}_{2}$,电流表$\mathrm{A}$换成电压表$\mathrm{V}$,则电压表$\mathrm{V}$的读数为（
A.$2\ \mathrm{V}$
B.$4\ \mathrm{V}$
C.$6\ \mathrm{V}$
D.$10\ \mathrm{V}$
D
）A.$2\ \mathrm{V}$
B.$4\ \mathrm{V}$
C.$6\ \mathrm{V}$
D.$10\ \mathrm{V}$
答案
7. D 解析:由电路图可知,两灯泡串联,电压表V₁测L₁两端的电压,电压表V₂测L₂两端的电压,电流表测电路中的电流,因为串联电路中总电压等于各分电压之和,所以电源的电压:$U=U_{1}+U_{2}=4$ V+6 V=10 V;若把电压表V₁换成电流表A₁,电压表V₂换成电流表A₂,电流表A换成电压表V,则两灯泡并联,电流表A₁测L₂支路的电流,A₂测L₁支路的电流,电压表V测电源的电压,所以此时电压表V的示数为10 V.故选D.
解析
【分析】
解题时我们分两步走：第一步先分析初始状态的电路：由于电压表内阻极大相当于开路，电流表内阻极小相当于导线，先判断原电路的连接方式，可得出L₁和L₂是串联的，电流表测串联电路的电流，V₁并联在L₁两端测L₁的电压，V₂并联在L₂两端测L₂的电压，根据串联电路总电压等于各部分电压之和，就可以算出电源的总电压。第二步分析电表替换后的电路：替换后两个原来的电压表都换成电流表（相当于导线），原来的电流表换成电压表（相当于开路），此时两个灯泡变成并联连接，新的电压表V直接并联在电源两端，测量的就是电源电压，直接就能得到结果。
【解析】
1. 分析原电路：
开关闭合时，电压表相当于开路，电流从电源正极流出，依次经过L₁、电流表A、L₂、开关S回到电源负极，因此L₁与L₂串联：
电流表A测量串联电路的电流，示数为0.2A；
电压表V₁并联在L₁两端，测量L₁的电压，即$U_1=4\ \mathrm{V}$；
电压表V₂并联在L₂两端，测量L₂的电压，即$U_2=6\ \mathrm{V}$。
根据串联电路电压规律：总电压等于各部分电路两端电压之和，可得电源电压：
$U=U_1+U_2=4\ \mathrm{V}+6\ \mathrm{V}=10\ \mathrm{V}$。
2. 分析电表替换后的电路：
将V₁换为电流表A₁、V₂换为电流表A₂、A换为电压表V后，电流表相当于导线，电压表相当于开路，此时电流从电源正极流出后分为两条支路，一条经过L₁、A₂回到电源负极，另一条经过A₁、L₂回到电源负极，即L₁和L₂并联，此时电压表V并联在电源两端，测量电源的总电压，因此电压表V的示数等于电源电压10V。
【答案】
D
【知识点】
串联电路电压规律
并联电路电压规律
电表等效特性
【点评】
本题核心是利用电流表、电压表的等效特性识别电路连接方式，易错点是替换电表后容易误判电路结构，解题时牢记“电流表等效为导线、电压表等效为开路”的规则，就能快速理清两次电路的连接关系，结合串并联电压规律即可轻松求解。
【难度系数】
0.6
解题时我们分两步走：第一步先分析初始状态的电路：由于电压表内阻极大相当于开路，电流表内阻极小相当于导线，先判断原电路的连接方式，可得出L₁和L₂是串联的，电流表测串联电路的电流，V₁并联在L₁两端测L₁的电压，V₂并联在L₂两端测L₂的电压，根据串联电路总电压等于各部分电压之和，就可以算出电源的总电压。第二步分析电表替换后的电路：替换后两个原来的电压表都换成电流表（相当于导线），原来的电流表换成电压表（相当于开路），此时两个灯泡变成并联连接，新的电压表V直接并联在电源两端，测量的就是电源电压，直接就能得到结果。
【解析】
1. 分析原电路：
开关闭合时，电压表相当于开路，电流从电源正极流出，依次经过L₁、电流表A、L₂、开关S回到电源负极，因此L₁与L₂串联：
电流表A测量串联电路的电流，示数为0.2A；
电压表V₁并联在L₁两端，测量L₁的电压，即$U_1=4\ \mathrm{V}$；
电压表V₂并联在L₂两端，测量L₂的电压，即$U_2=6\ \mathrm{V}$。
根据串联电路电压规律：总电压等于各部分电路两端电压之和，可得电源电压：
$U=U_1+U_2=4\ \mathrm{V}+6\ \mathrm{V}=10\ \mathrm{V}$。
2. 分析电表替换后的电路：
将V₁换为电流表A₁、V₂换为电流表A₂、A换为电压表V后，电流表相当于导线，电压表相当于开路，此时电流从电源正极流出后分为两条支路，一条经过L₁、A₂回到电源负极，另一条经过A₁、L₂回到电源负极，即L₁和L₂并联，此时电压表V并联在电源两端，测量电源的总电压，因此电压表V的示数等于电源电压10V。
【答案】
D
【知识点】
串联电路电压规律
并联电路电压规律
电表等效特性
【点评】
本题核心是利用电流表、电压表的等效特性识别电路连接方式，易错点是替换电表后容易误判电路结构，解题时牢记“电流表等效为导线、电压表等效为开路”的规则，就能快速理清两次电路的连接关系，结合串并联电压规律即可轻松求解。
【难度系数】
0.6

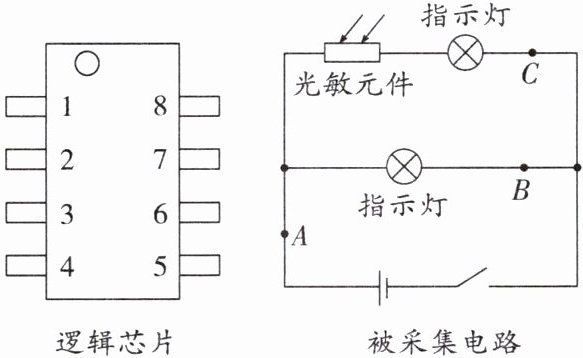

8. 新素材 创新装置（2025·苏州期中）球场外路灯由逻辑芯片实现自动光控.逻辑芯片（左图）可获取被采集电路中的电流或电压信息,比较相关信息后芯片向路灯电路发出控制指令;被采集电路（右图）由光敏元件（符号,有光照射时,相当于导线;无光照射时,相当于断路）和指示灯等部件组成.关于“自动光控”以下说法正确的是（
A.采集A点电流,若增大,则接通路灯电路
B.采集B点电流,若增大,则接通路灯电路
C.采集C点电流,若增大,则切断路灯电路
D.采集点AC间电压,若增大,则切断路灯电路
C
）A.采集A点电流,若增大,则接通路灯电路
B.采集B点电流,若增大,则接通路灯电路
C.采集C点电流,若增大,则切断路灯电路
D.采集点AC间电压,若增大,则切断路灯电路
答案
8. C 解析:A.A点电流为干路电流,有光时,测量两条支路的总电流,电流较大,无光时,测量一条支路的电流,电流较小,当A点电流增大时,说明有光,应该切断电路,故A错误;B.B点在下方支路,无论有没有光,通过的电流不变,因此B点电流不会增大,故B错误;C.C点在上方支路,有光时,处于通路有电流,无光时,处于断路无电流,当C点电流增大时,说明有光,应该切断电路,故C正确;D.有光时,处于通路,此时电路为并联电路,AC间电压为电源电压,无光时,上方支路为断路,此时AC间电压依然是电源电压,所以无论有没有光,电压不变,故D错误.故选C.
解析
【分析】
解题时首先要明确两个核心前提：一是题干给出的光敏元件特性：有光照射相当于导线，无光照射相当于断路；二是自动光控的实际逻辑：白天有光时需要切断路灯电路，夜晚无光时需要接通路灯电路。接下来分两种光照场景分析电路结构：有光时光敏导通，两条支路并联；无光时光敏断路，仅指示灯支路工作。再分别分析A、B、C三点的电流、AC间电压在两种场景下的变化，最后将电信号变化和路灯的控制逻辑逐一比对，就能判断出正确选项。
【解析】
1. 明确基础条件：
光敏元件有光时等效为导线，无光时等效为断路；光控路灯的控制要求：有光（白天）切断路灯，无光（夜晚）接通路灯。
2. 分场景分析电路参数：
有光场景：光敏元件导通，上方光敏支路、下方指示灯支路并联，A点为干路，电流等于两条支路电流之和；B点位于指示灯支路，支路两端电压始终等于电源电压，因此B点电流为恒定值；C点位于光敏支路，支路导通，存在电流。
无光场景：光敏元件断路，仅下方指示灯支路接入电路，A点干路电流等于指示灯支路的电流，C点所在支路断开，电流为0。
3. 逐一判断选项：
A选项：A点电流增大，说明此时处于有光的白天，按照控制逻辑应当切断路灯电路，而非接通，A错误。
B选项：B点位于指示灯支路，无论光敏是否导通，支路两端电压始终等于电源电压，因此B点电流始终保持不变，不存在增大的情况，B错误。
C选项：C点电流增大，说明原本无光时C点电流为0，现在变为有电流的状态，对应有光的白天，此时需要切断路灯电路，描述正确，C符合要求。
D选项：无论有光还是无光，AC两点始终直接与电源两端相连，AC间电压始终等于电源电压，不会发生变化，D错误。
【答案】
C
【知识点】
并联电路规律；电路动态分析；光敏元件特性
【点评】
本题结合生活中常见的光控路灯场景命题，属于电路规律的实际应用型题目，解题的核心是先区分有光、无光两种状态下的电路结构，再对应分析各采集点的电信号变化，结合实际控制需求判断正误，易错点是容易混淆“电信号变化对应的光照场景”和“路灯开关逻辑”的对应关系。
【难度系数】
0.6
解题时首先要明确两个核心前提：一是题干给出的光敏元件特性：有光照射相当于导线，无光照射相当于断路；二是自动光控的实际逻辑：白天有光时需要切断路灯电路，夜晚无光时需要接通路灯电路。接下来分两种光照场景分析电路结构：有光时光敏导通，两条支路并联；无光时光敏断路，仅指示灯支路工作。再分别分析A、B、C三点的电流、AC间电压在两种场景下的变化，最后将电信号变化和路灯的控制逻辑逐一比对，就能判断出正确选项。
【解析】
1. 明确基础条件：
光敏元件有光时等效为导线，无光时等效为断路；光控路灯的控制要求：有光（白天）切断路灯，无光（夜晚）接通路灯。
2. 分场景分析电路参数：
有光场景：光敏元件导通，上方光敏支路、下方指示灯支路并联，A点为干路，电流等于两条支路电流之和；B点位于指示灯支路，支路两端电压始终等于电源电压，因此B点电流为恒定值；C点位于光敏支路，支路导通，存在电流。
无光场景：光敏元件断路，仅下方指示灯支路接入电路，A点干路电流等于指示灯支路的电流，C点所在支路断开，电流为0。
3. 逐一判断选项：
A选项：A点电流增大，说明此时处于有光的白天，按照控制逻辑应当切断路灯电路，而非接通，A错误。
B选项：B点位于指示灯支路，无论光敏是否导通，支路两端电压始终等于电源电压，因此B点电流始终保持不变，不存在增大的情况，B错误。
C选项：C点电流增大，说明原本无光时C点电流为0，现在变为有电流的状态，对应有光的白天，此时需要切断路灯电路，描述正确，C符合要求。
D选项：无论有光还是无光，AC两点始终直接与电源两端相连，AC间电压始终等于电源电压，不会发生变化，D错误。
【答案】
C
【知识点】
并联电路规律；电路动态分析；光敏元件特性
【点评】
本题结合生活中常见的光控路灯场景命题，属于电路规律的实际应用型题目，解题的核心是先区分有光、无光两种状态下的电路结构，再对应分析各采集点的电信号变化，结合实际控制需求判断正误，易错点是容易混淆“电信号变化对应的光照场景”和“路灯开关逻辑”的对应关系。
【难度系数】
0.6

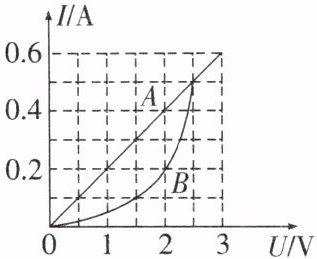

9. 有两个电路元件A和B,流过元件的电流与其两端电压的关系如图.若它们串联时电流为0.2 A,并联在另一电路时电压为2 V,则串联时A、B的总电压和并联时A、B的总电流分别为（
A.2 V,0.6 A
B.2 V,0.4 A
C.3 V,1 A
D.3 V,0.6 A
D
）A.2 V,0.6 A
B.2 V,0.4 A
C.3 V,1 A
D.3 V,0.6 A
答案
9. D 解析:已知A、B串联时电流为0.2 A,根据串联电路电流处处相等,由图像可知,串联时A、B的电流等于0.2 A时,A的电压为1 V,B的电压为2 V,串联时A、B的总电压$U=U_{A}+U_{B}=1$ V+2 V=3 V;已知并联在另一电路时电压为2 V,根据并联电路各支路电压相等,由图像可知,并联时A、B的电压等于2 V,A的电流为0.4 A,B的电流为0.2 A,并联时A、B的总电流$I=I_{A}+I_{B}=0.4$ A+0.2 A=0.6 A,故D符合题意.
解析
【分析】
首先明确解题的核心思路：先利用串并联电路的基本规律锁定两个元件的等量关系，再从I-U图像中提取对应状态的物理量计算结果。第一步处理串联场景：串联电路电流处处相等，已知串联时总电流为0.2A，说明A、B两个元件的电流都为0.2A，此时去图像中找到电流为0.2A时A、B各自对应的电压，相加就得到总电压。第二步处理并联场景：并联电路各支路两端电压相等，已知并联时电源电压为2V，说明A、B两个元件两端的电压都为2V，此时去图像中找到电压为2V时A、B各自对应的电流，相加就得到总电流，最后匹配选项即可。
【解析】
1. 计算串联时的总电压：
A、B串联，根据串联电路电流处处相等，可得通过A、B的电流均为I=0.2A。
从I-U图像中读取数据：当电流为0.2A时，元件A两端电压U_A=1V，元件B两端电压U_B=2V。
根据串联电路总电压等于各部分电路两端电压之和，可得总电压：
$U_{\mathrm{总}} = U_A + U_B = 1\,\mathrm{V} + 2\,\mathrm{V} = 3\,\mathrm{V}$。
2. 计算并联时的总电流：
A、B并联，根据并联电路各支路两端电压相等，可得A、B两端的电压均为U=2V。
从I-U图像中读取数据：当电压为2V时，通过元件A的电流I_A=0.4A，通过元件B的电流I_B=0.2A。
根据并联电路总电流等于各支路电流之和，可得总电流：
$I_{\mathrm{总}} = I_A + I_B = 0.4\,\mathrm{A} + 0.2\,\mathrm{A} = 0.6\,\mathrm{A}$。
因此串联总电压为3V，并联总电流为0.6A，对应选项D。
【答案】
D
【知识点】
串联电路电压规律，并联电路电流规律，I-U图像分析
【点评】
本题是欧姆定律模块的经典常考题，结合非线性元件的I-U图像考查串并联电路的基础规律，解题的核心是抓住串联电流相等、并联电压相等的特点，避免混淆串并联的等量关系，准确从图像中提取对应数值即可顺利求解，整体计算量很小，侧重对电路基本规律的理解应用。
【难度系数】
0.7
首先明确解题的核心思路：先利用串并联电路的基本规律锁定两个元件的等量关系，再从I-U图像中提取对应状态的物理量计算结果。第一步处理串联场景：串联电路电流处处相等，已知串联时总电流为0.2A，说明A、B两个元件的电流都为0.2A，此时去图像中找到电流为0.2A时A、B各自对应的电压，相加就得到总电压。第二步处理并联场景：并联电路各支路两端电压相等，已知并联时电源电压为2V，说明A、B两个元件两端的电压都为2V，此时去图像中找到电压为2V时A、B各自对应的电流，相加就得到总电流，最后匹配选项即可。
【解析】
1. 计算串联时的总电压：
A、B串联，根据串联电路电流处处相等，可得通过A、B的电流均为I=0.2A。
从I-U图像中读取数据：当电流为0.2A时，元件A两端电压U_A=1V，元件B两端电压U_B=2V。
根据串联电路总电压等于各部分电路两端电压之和，可得总电压：
$U_{\mathrm{总}} = U_A + U_B = 1\,\mathrm{V} + 2\,\mathrm{V} = 3\,\mathrm{V}$。
2. 计算并联时的总电流：
A、B并联，根据并联电路各支路两端电压相等，可得A、B两端的电压均为U=2V。
从I-U图像中读取数据：当电压为2V时，通过元件A的电流I_A=0.4A，通过元件B的电流I_B=0.2A。
根据并联电路总电流等于各支路电流之和，可得总电流：
$I_{\mathrm{总}} = I_A + I_B = 0.4\,\mathrm{A} + 0.2\,\mathrm{A} = 0.6\,\mathrm{A}$。
因此串联总电压为3V，并联总电流为0.6A，对应选项D。
【答案】
D
【知识点】
串联电路电压规律，并联电路电流规律，I-U图像分析
【点评】
本题是欧姆定律模块的经典常考题，结合非线性元件的I-U图像考查串并联电路的基础规律，解题的核心是抓住串联电流相等、并联电压相等的特点，避免混淆串并联的等量关系，准确从图像中提取对应数值即可顺利求解，整体计算量很小，侧重对电路基本规律的理解应用。
【难度系数】
0.7

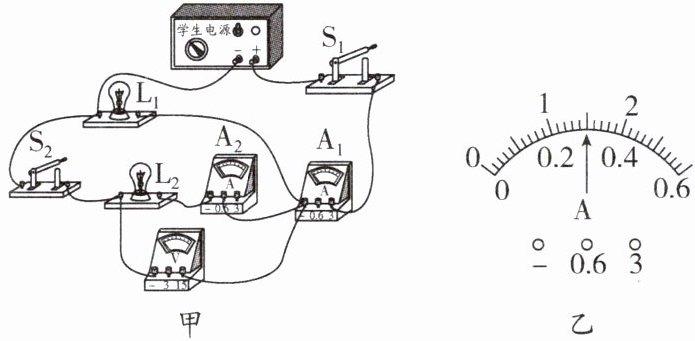

10. (2025·南京建邺区期中)如图所示电路,电源电压恒定.闭合开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$,小灯泡$\mathrm{L}_{1}$、$\mathrm{L}_{2}$均发光.电压表$\mathrm{V}$的示数为$6\ \mathrm{V}$,电流表$\mathrm{A}_{1}$和$\mathrm{A}_{2}$的指针均如图乙所示.若只断开开关$\mathrm{S}_{2}$,则电表$\mathrm{A}_{1}$、$\mathrm{A}_{2}$和$\mathrm{V}$的示数变为(
乙
A.$1.2\ \mathrm{A},0\ \mathrm{A},0\ \mathrm{V}$
B.$1.5\ \mathrm{A},0\ \mathrm{A},6\ \mathrm{V}$
C.$0.3\ \mathrm{A},1.2\ \mathrm{A},6\ \mathrm{V}$
D.$1.5\ \mathrm{A},0.3\ \mathrm{A},0\ \mathrm{V}$
A
)乙
A.$1.2\ \mathrm{A},0\ \mathrm{A},0\ \mathrm{V}$
B.$1.5\ \mathrm{A},0\ \mathrm{A},6\ \mathrm{V}$
C.$0.3\ \mathrm{A},1.2\ \mathrm{A},6\ \mathrm{V}$
D.$1.5\ \mathrm{A},0.3\ \mathrm{A},0\ \mathrm{V}$
答案
10. A 解析:由实物图可知,闭合开关S₁、S₂,两灯泡并联,电流表A₁在干路上测干路电流,电流表A₂测L₂所在的支路电流,电压表测L₂两端电压;此时电压表V的示数为6 V,电流表A₁和A₂的指针偏转角度相同,根据并联电路电流的特点可知,电流表A₁示数大,因此选用的是0~3 A量程,示数为1.5 A,则干路电流为1.5 A;电流表A₂示数小,因此选用的是0~0.6 A量程,示数为0.3 A,即通过L₂的电流为0.3 A,所以通过L₁的电流为$I_{1}=I-I_{2}=1.5$ A-0.3 A=1.2 A.若只断开开关S₂,由实物图可知,此时电路为只有L₁的简单电路,电流表A₁测通过L₁的电流,因L₁两端电压不变,因此电流不变,所以电流表A₁的示数为1.2 A,电流表A₂处于断路状态,示数为0 A,电压表也无法连接电源两端,示数为0 V.故A符合题意.
解析
【分析】
解题第一步先识别闭合S₁、S₂时的电路连接方式：电流从电源正极流出，经S₁、A₁后分为两条独立支路，一条经过L₁回到电源负极，另一条依次经过A₂、L₂、S₂回到电源负极，因此L₁、L₂是并联关系。第二步判断各电表测量对象：A₁测干路总电流，A₂测L₂支路的电流，电压表并联在L₂两端，测量电源电压，已知此时电压表示数为6V。第三步处理两个电流表指针偏转相同的条件：并联电路干路电流大于任意支路电流，因此A1用的是0~3A大量程，A2用的是0~0.6A小量程，结合指针位置算出干路电流1.5A，L2支路电流0.3A，进而得到L1的电流是1.2A。第四步分析断开S₂后的电路状态：S₂断开后，L₂所在支路完全断路，A₂、电压表都没有接入通路，示数都为0，此时电路只有L1接入，L1两端电压仍等于电源电压，因此通过L1的电流保持1.2A不变，即可选出正确选项。
【解析】
1. 闭合开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$时的电路分析：
由实物电路可知，$\mathrm{L}_{1}$与$\mathrm{L}_{2}$并联，电流表$\mathrm{A}_{1}$测干路总电流，电流表$\mathrm{A}_{2}$测$\mathrm{L}_{2}$支路的电流，电压表测电源两端电压，已知电压表示数为$6\ \mathrm{V}$。
根据并联电路的电流规律：干路电流等于各支路电流之和，因此干路电流表$\mathrm{A}_{1}$的示数大于支路电流表$\mathrm{A}_{2}$的示数。两表指针偏转角度相同，说明$\mathrm{A}_{1}$选用$0∼3\ \mathrm{A}$量程，分度值$0.1\ \mathrm{A}$，读数为$1.5\ \mathrm{A}$；$\mathrm{A}_{2}$选用$0∼0.6\ \mathrm{A}$量程，分度值$0.02\ \mathrm{A}$，读数为$0.3\ \mathrm{A}$。
由此可得通过$\mathrm{L}_{1}$的电流：$I_1 = I_{\mathrm{总}} - I_2 = 1.5\ \mathrm{A} - 0.3\ \mathrm{A} = 1.2\ \mathrm{A}$。
2. 只断开开关$\mathrm{S}_{2}$后的电路分析：
$\mathrm{S}_{2}$断开后，$\mathrm{L}_{2}$所在支路完全断路，因此电流表$\mathrm{A}_{2}$中无电流，示数为$0\ \mathrm{A}$；电压表也无法与电源两极连通，示数为$0\ \mathrm{V}$。此时电路为$\mathrm{L}_{1}$的简单电路，$\mathrm{L}_{1}$两端电压仍等于电源电压，自身电阻不变，因此通过$\mathrm{L}_{1}$的电流保持$1.2\ \mathrm{A}$不变，即电流表$\mathrm{A}_{1}$示数为$1.2\ \mathrm{A}$。
综上三个电表示数依次为$1.2\ \mathrm{A},0\ \mathrm{A},0\ \mathrm{V}$，对应选项A。
【答案】A
【知识点】并联电路电流规律，电流表量程读数，动态电路分析
【点评】本题的易错点有两处：一是容易误判断开$\mathrm{S}_{2}$后电压表仍测量电源电压，忽略$\mathrm{S}_{2}$断开后电压表所在支路也被切断，无法形成通路；二是容易搞反两个电流表的量程，错算支路和干路的电流大小，解题时要先明确并联电路干路电流大于支路电流的特点，再结合电表接线柱判断量程。
【难度系数】
0.4
解题第一步先识别闭合S₁、S₂时的电路连接方式：电流从电源正极流出，经S₁、A₁后分为两条独立支路，一条经过L₁回到电源负极，另一条依次经过A₂、L₂、S₂回到电源负极，因此L₁、L₂是并联关系。第二步判断各电表测量对象：A₁测干路总电流，A₂测L₂支路的电流，电压表并联在L₂两端，测量电源电压，已知此时电压表示数为6V。第三步处理两个电流表指针偏转相同的条件：并联电路干路电流大于任意支路电流，因此A1用的是0~3A大量程，A2用的是0~0.6A小量程，结合指针位置算出干路电流1.5A，L2支路电流0.3A，进而得到L1的电流是1.2A。第四步分析断开S₂后的电路状态：S₂断开后，L₂所在支路完全断路，A₂、电压表都没有接入通路，示数都为0，此时电路只有L1接入，L1两端电压仍等于电源电压，因此通过L1的电流保持1.2A不变，即可选出正确选项。
【解析】
1. 闭合开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$时的电路分析：
由实物电路可知，$\mathrm{L}_{1}$与$\mathrm{L}_{2}$并联，电流表$\mathrm{A}_{1}$测干路总电流，电流表$\mathrm{A}_{2}$测$\mathrm{L}_{2}$支路的电流，电压表测电源两端电压，已知电压表示数为$6\ \mathrm{V}$。
根据并联电路的电流规律：干路电流等于各支路电流之和，因此干路电流表$\mathrm{A}_{1}$的示数大于支路电流表$\mathrm{A}_{2}$的示数。两表指针偏转角度相同，说明$\mathrm{A}_{1}$选用$0∼3\ \mathrm{A}$量程，分度值$0.1\ \mathrm{A}$，读数为$1.5\ \mathrm{A}$；$\mathrm{A}_{2}$选用$0∼0.6\ \mathrm{A}$量程，分度值$0.02\ \mathrm{A}$，读数为$0.3\ \mathrm{A}$。
由此可得通过$\mathrm{L}_{1}$的电流：$I_1 = I_{\mathrm{总}} - I_2 = 1.5\ \mathrm{A} - 0.3\ \mathrm{A} = 1.2\ \mathrm{A}$。
2. 只断开开关$\mathrm{S}_{2}$后的电路分析：
$\mathrm{S}_{2}$断开后，$\mathrm{L}_{2}$所在支路完全断路，因此电流表$\mathrm{A}_{2}$中无电流，示数为$0\ \mathrm{A}$；电压表也无法与电源两极连通，示数为$0\ \mathrm{V}$。此时电路为$\mathrm{L}_{1}$的简单电路，$\mathrm{L}_{1}$两端电压仍等于电源电压，自身电阻不变，因此通过$\mathrm{L}_{1}$的电流保持$1.2\ \mathrm{A}$不变，即电流表$\mathrm{A}_{1}$示数为$1.2\ \mathrm{A}$。
综上三个电表示数依次为$1.2\ \mathrm{A},0\ \mathrm{A},0\ \mathrm{V}$，对应选项A。
【答案】A
【知识点】并联电路电流规律，电流表量程读数，动态电路分析
【点评】本题的易错点有两处：一是容易误判断开$\mathrm{S}_{2}$后电压表仍测量电源电压，忽略$\mathrm{S}_{2}$断开后电压表所在支路也被切断，无法形成通路；二是容易搞反两个电流表的量程，错算支路和干路的电流大小，解题时要先明确并联电路干路电流大于支路电流的特点，再结合电表接线柱判断量程。
【难度系数】
0.4

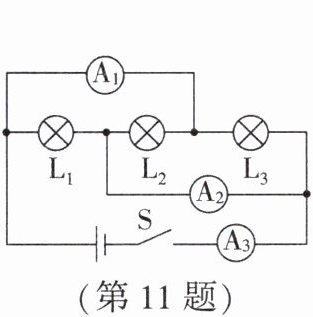

11. 如图所示,开关S闭合后,A₁表示数为0.5 A,A₃表示数为0.7 A,流过灯L₂的电流为0.4 A,则流过灯L₃的电流为
100
mA,A₂表示数为 0.6
A.答案
11. 100 0.6 解析:开关S闭合后,三个灯泡是并联的,A₂测量L₁与L₂的总电流,A₁测量L₂、L₃的总电流,A₃测量干路中的电流,由并联电路的电流规律可知,流过灯L₃的电流$I_{L3}=I_{1}-I_{L2}=0.5$ A-0.4 A=0.1 A=100 mA,A₃表示数为0.7 A,则$I_{L1}+I_{L2}+I_{L3}=0.7$ A,所以$I_{L1}+I_{L2}=0.6$ A,电流表A₂测流过灯L₁与L₂的电流之和,故A₂表示数为0.6 A.
解析
【分析】
解题时首先要理清电路连接方式：第一步先判断三个灯泡的连接关系，去掉电流表后可以发现L₁、L₂、L₃两端都分别接在电源两极，属于并联电路；第二步逐个明确每个电流表的测量对象：A₁和L₂、L₃的电流路径串联，测量的是L₂和L₃的总电流，A₂和L₁、L₂的电流路径串联，测量的是L₁和L₂的总电流，A₃在干路，测量三个灯泡的总电流。第三步结合已知条件，先利用A₁的示数和L₂的电流，相减得到L₃的电流，再利用干路总电流减去L₃的电流，就能得到A₂测量的L₁和L₂的总电流，完成计算。
【解析】
解：
1. 判断电路连接：开关闭合后，L₁、L₂、L₃为并联关系。
2. 明确各电流表测量范围：
电流表A₁测量通过L₂和L₃的总电流，即$I_{A1}=I_{L2}+I_{L3}=0.5\ \mathrm{A}$
电流表A₃测量干路总电流，即$I_{A3}=I_{L1}+I_{L2}+I_{L3}=0.7\ \mathrm{A}$
电流表A₂测量通过L₁和L₂的总电流，即$I_{A2}=I_{L1}+I_{L2}$
3. 计算L₃的电流：
已知$I_{L2}=0.4\ \mathrm{A}$，因此$I_{L3}=I_{A1}-I_{L2}=0.5\ \mathrm{A}-0.4\ \mathrm{A}=0.1\ \mathrm{A}=100\ \mathrm{mA}$
4. 计算A₂的示数：
$I_{A2}=I_{A3}-I_{L3}=0.7\ \mathrm{A}-0.1\ \mathrm{A}=0.6\ \mathrm{A}$
【答案】
100；0.6
【知识点】
并联电路电流规律；电流表测量判断
【点评】
本题的核心易错点是学生容易误判电流表的测量对象，错认为电流表测量单个灯泡的电流，解题的关键是先通过节点法确认并联结构，再逐一梳理每条电流路径经过的电流表，明确测量范围后结合并联电路干路电流等于各支路电流之和的规律即可快速求解，属于并联电流规律的典型训练题。
【难度系数】
0.4
解题时首先要理清电路连接方式：第一步先判断三个灯泡的连接关系，去掉电流表后可以发现L₁、L₂、L₃两端都分别接在电源两极，属于并联电路；第二步逐个明确每个电流表的测量对象：A₁和L₂、L₃的电流路径串联，测量的是L₂和L₃的总电流，A₂和L₁、L₂的电流路径串联，测量的是L₁和L₂的总电流，A₃在干路，测量三个灯泡的总电流。第三步结合已知条件，先利用A₁的示数和L₂的电流，相减得到L₃的电流，再利用干路总电流减去L₃的电流，就能得到A₂测量的L₁和L₂的总电流，完成计算。
【解析】
解：
1. 判断电路连接：开关闭合后，L₁、L₂、L₃为并联关系。
2. 明确各电流表测量范围：
电流表A₁测量通过L₂和L₃的总电流，即$I_{A1}=I_{L2}+I_{L3}=0.5\ \mathrm{A}$
电流表A₃测量干路总电流，即$I_{A3}=I_{L1}+I_{L2}+I_{L3}=0.7\ \mathrm{A}$
电流表A₂测量通过L₁和L₂的总电流，即$I_{A2}=I_{L1}+I_{L2}$
3. 计算L₃的电流：
已知$I_{L2}=0.4\ \mathrm{A}$，因此$I_{L3}=I_{A1}-I_{L2}=0.5\ \mathrm{A}-0.4\ \mathrm{A}=0.1\ \mathrm{A}=100\ \mathrm{mA}$
4. 计算A₂的示数：
$I_{A2}=I_{A3}-I_{L3}=0.7\ \mathrm{A}-0.1\ \mathrm{A}=0.6\ \mathrm{A}$
【答案】
100；0.6
【知识点】
并联电路电流规律；电流表测量判断
【点评】
本题的核心易错点是学生容易误判电流表的测量对象，错认为电流表测量单个灯泡的电流，解题的关键是先通过节点法确认并联结构，再逐一梳理每条电流路径经过的电流表，明确测量范围后结合并联电路干路电流等于各支路电流之和的规律即可快速求解，属于并联电流规律的典型训练题。
【难度系数】
0.4
12. 电路中开关状态如图所示,要使灯泡$\mathrm{L}_{1}$和$\mathrm{L}_{2}$并联,先闭合开关$\mathrm{S}$,再闭合开关______;若同时闭合开关$\mathrm{S}$、$\mathrm{S}_{2}$和$\mathrm{S}_{3}$,可以工作的灯泡是______;若将$\mathrm{S}_{1}$、$\mathrm{S}_{2}$和$\mathrm{S}_{3}$全部换成实验室中常用的电流表或电压表且使两灯并联,则$\mathrm{S}_{2}$处应为______表,三个电表中若两个相同的电表指针偏转角度相同,则通过$\mathrm{L}_{1}$和$\mathrm{L}_{2}$的电流之比是______.
答案
12. S₁、S₃ L₁ 电压 4:1 解析:要使灯泡L₁和L₂并联,应先闭合开关S₂,再闭合开关S₁、S₃.若同时闭合开关S、S₂和S₃,则灯泡L₂被短路,电路中只有灯泡L₁,所以可以工作的灯泡只有L₁.由于电流表串联在电路中,相当于导线,电压表并联在电路中,相当于断开电路,所以将开关S₁、S₃换成电流表,开关S₂换成电压表.三个电表中若两个相同的电表指针偏转角度相同,则两个相同的电表分别为开关S₁、S₃处的电流表,由于S₃处的电流表在干路中,测量干路中电流,开关S₁处的电流表在支路中,测量灯泡L₂的电流;两个电流表指针偏转角度相同,说明两个电流表选择的量程不同,S₃处的电流表选择0~3 A量程,S₁处的电流表选择0~0.6 A量程,所以干路中的电流与通过灯泡L₂的电流之比为5:1;由于并联电路中,干路中的电流等于各支路中的电流之和,所以通过L₁和L₂的电流之比为4:1.
解析
【分析】
我们可以分步骤梳理解题思路：
1. 要让L₁和L₂并联，需要电流从电源流出后形成两条独立的通路，分别经过两个灯泡再汇合回到电源负极。已经闭合总开关S的前提下，观察电路结构，只有同时闭合S₁、S₃时，电流才能分成两条互不干扰的路径，分别通过L₁和L₂，满足并联的要求。
2. 若同时闭合S、S₂和S₃，导线会直接连通L₂的两端，L₂被短路，电流不会经过L₂，只有L1接入电路正常工作。
3. 把开关替换为电表后要保持两灯并联，电流表相当于导线需要串联在电路中，电压表相当于开路需要并联在电路中：S₁要串联在L₂的支路、S₃要串联在干路，因此S₁、S₃是电流表，若S₂换成电流表会直接造成电源短路，因此S₂只能是电压表。
4. 两个相同的电表是S₁（测L₂支路电流）和S₃（测干路总电流）的电流表，指针偏转角度相同时，干路电流表用0~3A大量程，支路电流表用0~0.6A小量程，大量程读数是小量程的5倍，结合并联电路干路电流等于各支路电流之和，就能算出两个灯泡的电流比值。
【解析】
1. 闭合总开关S后，再闭合S₁、S₃，电流从电源正极流出分为两条独立路径：① 电源正极→L₁→S₃→S→电源负极；② 电源正极→S₁→L₂→S₃→S→电源负极，两灯两端都直接接电源两极，实现并联。
2. 同时闭合S、S₂、S₃时，L₂的两端被导线直接连通，L₂被短路，电流仅经过L₁，因此只有L₁可以工作。
3. 要使替换电表后两灯并联，S₁串联在L₂支路、S₃串联在干路，二者为电流表；若S₂为电流表会直接造成电源短路，因此S₂处应为电压表。
4. S₁测量L₂的支路电流I₂，S₃测量干路总电流I，两个电流表指针偏转角度相同时，干路电流表选用0~3A量程，支路电流表选用0~0.6A量程，大量程示数是小量程的5倍，即I=5I₂。根据并联电路电流规律I=I₁+I₂，可得I₁=I-I₂=5I₂-I₂=4I₂，因此通过L₁和L₂的电流之比I₁:I₂=4:1。
【答案】
S₁、S₃；L₁；电压；4:1
【知识点】
串并联电路判断，电表使用规则，并联电流规律
【点评】
本题综合考查电路状态判断、串并联电路特点、电表的使用规则，易错点是最后一问电流表不同量程的5倍读数关系，需要学生熟练结合并联电流规律推导比值，对电路分析能力有一定的要求。
【难度系数】
0.6
我们可以分步骤梳理解题思路：
1. 要让L₁和L₂并联，需要电流从电源流出后形成两条独立的通路，分别经过两个灯泡再汇合回到电源负极。已经闭合总开关S的前提下，观察电路结构，只有同时闭合S₁、S₃时，电流才能分成两条互不干扰的路径，分别通过L₁和L₂，满足并联的要求。
2. 若同时闭合S、S₂和S₃，导线会直接连通L₂的两端，L₂被短路，电流不会经过L₂，只有L1接入电路正常工作。
3. 把开关替换为电表后要保持两灯并联，电流表相当于导线需要串联在电路中，电压表相当于开路需要并联在电路中：S₁要串联在L₂的支路、S₃要串联在干路，因此S₁、S₃是电流表，若S₂换成电流表会直接造成电源短路，因此S₂只能是电压表。
4. 两个相同的电表是S₁（测L₂支路电流）和S₃（测干路总电流）的电流表，指针偏转角度相同时，干路电流表用0~3A大量程，支路电流表用0~0.6A小量程，大量程读数是小量程的5倍，结合并联电路干路电流等于各支路电流之和，就能算出两个灯泡的电流比值。
【解析】
1. 闭合总开关S后，再闭合S₁、S₃，电流从电源正极流出分为两条独立路径：① 电源正极→L₁→S₃→S→电源负极；② 电源正极→S₁→L₂→S₃→S→电源负极，两灯两端都直接接电源两极，实现并联。
2. 同时闭合S、S₂、S₃时，L₂的两端被导线直接连通，L₂被短路，电流仅经过L₁，因此只有L₁可以工作。
3. 要使替换电表后两灯并联，S₁串联在L₂支路、S₃串联在干路，二者为电流表；若S₂为电流表会直接造成电源短路，因此S₂处应为电压表。
4. S₁测量L₂的支路电流I₂，S₃测量干路总电流I，两个电流表指针偏转角度相同时，干路电流表选用0~3A量程，支路电流表选用0~0.6A量程，大量程示数是小量程的5倍，即I=5I₂。根据并联电路电流规律I=I₁+I₂，可得I₁=I-I₂=5I₂-I₂=4I₂，因此通过L₁和L₂的电流之比I₁:I₂=4:1。
【答案】
S₁、S₃；L₁；电压；4:1
【知识点】
串并联电路判断，电表使用规则，并联电流规律
【点评】
本题综合考查电路状态判断、串并联电路特点、电表的使用规则，易错点是最后一问电流表不同量程的5倍读数关系，需要学生熟练结合并联电流规律推导比值，对电路分析能力有一定的要求。
【难度系数】
0.6
