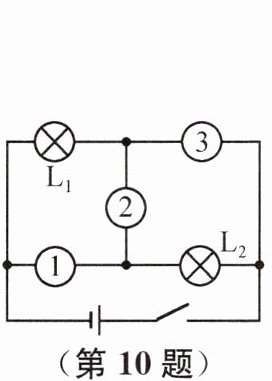

10 如图所示，电路中各电路元件完好无损，若让两只灯泡L₁和L₂均正常发光且互不影响，则①的位置是
（第10题）
电流
表，②的位置是电压
表，③的位置是电流
表。（第10题）答案
10.电流；电压；电流
解析
【分析】要使L₁和L₂均正常发光且互不影响，需让两灯构成并联电路，结合电流表串联（相当于导线）、电压表并联（相当于开路）的特点，逐一分析各位置电表的作用，确保电路无短路且两灯都有独立通路。
【解析】要满足两灯并联且正常发光，各位置电表需符合电路要求：
1. 位置①：若为电压表，L₂所在支路会断路，无法形成通路，因此①需为电流表，串联在L₂支路中，让电流通过L₂；
2. 位置②：若为电流表，会直接连通电路中间节点，造成电源短路，因此②需为电压表，并联在电路中（相当于开路），避免短路；
3. 位置③：若为电压表，L₁所在支路会断路，无法形成通路，因此③需为电流表，串联在L₁支路中，让电流通过L₁。
综上，①是电流表，②是电压表，③是电流表。
【答案】电流；电压；电流
【知识点】电流表使用；电压表使用；并联电路
【点评】本题考查电流表、电压表的使用规则，需结合并联电路特点分析，判断电表类型时要避免短路，属于基础电路分析题。
【难度系数】0.5
【解析】要满足两灯并联且正常发光，各位置电表需符合电路要求：
1. 位置①：若为电压表，L₂所在支路会断路，无法形成通路，因此①需为电流表，串联在L₂支路中，让电流通过L₂；
2. 位置②：若为电流表，会直接连通电路中间节点，造成电源短路，因此②需为电压表，并联在电路中（相当于开路），避免短路；
3. 位置③：若为电压表，L₁所在支路会断路，无法形成通路，因此③需为电流表，串联在L₁支路中，让电流通过L₁。
综上，①是电流表，②是电压表，③是电流表。
【答案】电流；电压；电流
【知识点】电流表使用；电压表使用；并联电路
【点评】本题考查电流表、电压表的使用规则，需结合并联电路特点分析，判断电表类型时要避免短路，属于基础电路分析题。
【难度系数】0.5

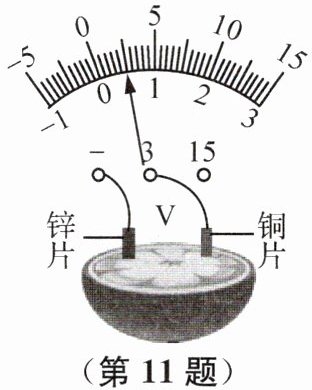

11 取一个橙子，把铜片、锌片插入其中，就制成了一个水果电池。用电压表测量这个电池的电压如图所示。下列说法正确的是（
A.锌片是水果电池的正极
B.该水果电池的电压约为2.5 V
C.水果电池是将内能转化为电能
D.两个相同水果电池串联后可提供更高的电压
D
）A.锌片是水果电池的正极
B.该水果电池的电压约为2.5 V
C.水果电池是将内能转化为电能
D.两个相同水果电池串联后可提供更高的电压
答案
11.D
解析
【分析】
要解答本题，需结合电压表的使用规则、水果电池的能量转化、电池串联的特点逐一分析选项：先根据电压表接线判断水果电池的正负极，再确定电压表量程和读数，最后分析能量转化与电池串联的规律。
【解析】
1. 分析选项A：电压表使用时，电流需从正接线柱流入、负接线柱流出。图中电压表的“-”接线柱接锌片，“3”接线柱接铜片，说明铜片是水果电池的正极，锌片是负极，因此A错误。
2. 分析选项B：电压表选用的是0~3V量程，分度值为0.1V，指针指向0.6V，即该水果电池的电压约为0.6V，并非2.5V，因此B错误。
3. 分析选项C：水果电池是通过化学反应产生电能，将化学能转化为电能，而非内能，因此C错误。
4. 分析选项D：根据电池串联的特点，串联电池组的总电压等于各电池电压之和，所以两个相同水果电池串联后可提供更高的电压，因此D正确。
【答案】
D
【知识点】
电压表使用、水果电池原理、电池串联
【点评】
本题结合水果电池考查基础电学知识，需掌握电压表读数、能量转化、电池串联规律，属于基础题型，难度适中。
【难度系数】
0.5
要解答本题，需结合电压表的使用规则、水果电池的能量转化、电池串联的特点逐一分析选项：先根据电压表接线判断水果电池的正负极，再确定电压表量程和读数，最后分析能量转化与电池串联的规律。
【解析】
1. 分析选项A：电压表使用时，电流需从正接线柱流入、负接线柱流出。图中电压表的“-”接线柱接锌片，“3”接线柱接铜片，说明铜片是水果电池的正极，锌片是负极，因此A错误。
2. 分析选项B：电压表选用的是0~3V量程，分度值为0.1V，指针指向0.6V，即该水果电池的电压约为0.6V，并非2.5V，因此B错误。
3. 分析选项C：水果电池是通过化学反应产生电能，将化学能转化为电能，而非内能，因此C错误。
4. 分析选项D：根据电池串联的特点，串联电池组的总电压等于各电池电压之和，所以两个相同水果电池串联后可提供更高的电压，因此D正确。
【答案】
D
【知识点】
电压表使用、水果电池原理、电池串联
【点评】
本题结合水果电池考查基础电学知识，需掌握电压表读数、能量转化、电池串联规律，属于基础题型，难度适中。
【难度系数】
0.5
12 (2024泰州姜堰月考)小丽同学在做电学实验时，不慎将电压表和电流表的位置对换，如图所示，若开关闭合瞬间，其后果是 （
A.两表会被烧坏
B.灯不亮，两表不会有示数
C.电压表不会被烧坏，但有示数
D.电压表无示数，电流表可能被烧坏
D
）A.两表会被烧坏
B.灯不亮，两表不会有示数
C.电压表不会被烧坏，但有示数
D.电压表无示数，电流表可能被烧坏
答案
12.D
解析
【分析】
要解决本题，需先明确电压表和电流表的核心特性：电压表内阻极大，串联时所在支路电流几乎为0；电流表内阻极小，相当于导线，并联时会短路其他支路。当两表位置对换后，先分析开关闭合后的电路结构：灯与电压表串联的支路，和电流表支路并联接在电源两端，再据此判断两表的工作状态。
【解析】
1. 电路结构分析：开关闭合后，灯与电压表串联的支路，和电流表支路并联接电源。由于电流表内阻极小，相当于导线，会将灯和电压表的串联支路短路。
2. 电表状态判断：
电压表：因被电流表短路，两端几乎无电压，故电压表无示数，不会被烧坏；
电流表：直接接在电源两端，电路中电流极大，远超电流表量程，电流表可能被烧坏；
灯：因被短路，无电流通过，不发光。
3. 选项匹配：A（两表烧坏）错误，B（两表无示数）错误，C（电压表有示数）错误，D（电压表无示数，电流表可能被烧坏）正确。
【答案】
D
【知识点】
电压表使用、电流表使用、电路短路
【点评】
本题考查电表特性与电路分析，核心是理解电表内阻对电路的影响，需掌握短路的判断方法，属于电学基础题。
【难度系数】
0.3
要解决本题，需先明确电压表和电流表的核心特性：电压表内阻极大，串联时所在支路电流几乎为0；电流表内阻极小，相当于导线，并联时会短路其他支路。当两表位置对换后，先分析开关闭合后的电路结构：灯与电压表串联的支路，和电流表支路并联接在电源两端，再据此判断两表的工作状态。
【解析】
1. 电路结构分析：开关闭合后，灯与电压表串联的支路，和电流表支路并联接电源。由于电流表内阻极小，相当于导线，会将灯和电压表的串联支路短路。
2. 电表状态判断：
电压表：因被电流表短路，两端几乎无电压，故电压表无示数，不会被烧坏；
电流表：直接接在电源两端，电路中电流极大，远超电流表量程，电流表可能被烧坏；
灯：因被短路，无电流通过，不发光。
3. 选项匹配：A（两表烧坏）错误，B（两表无示数）错误，C（电压表有示数）错误，D（电压表无示数，电流表可能被烧坏）正确。
【答案】
D
【知识点】
电压表使用、电流表使用、电路短路
【点评】
本题考查电表特性与电路分析，核心是理解电表内阻对电路的影响，需掌握短路的判断方法，属于电学基础题。
【难度系数】
0.3

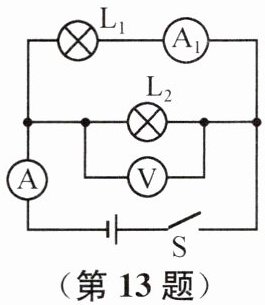

13 如图所示，电源电压为3 V，闭合开关S后，电流表A的示数为0.54 A，电流表A₁的示数为0.2 A，则通过小灯泡L₂的电流为
0.34
A，电压表V的示数为3
V。答案
13.0.34；3
解析
【分析】
首先分析电路连接方式：由图可知，小灯泡L₁与L₂并联；电流表A接在干路，测量电路的总电流；电流表A₁与L₁串联，测量通过L₁的电流；电压表V并联在电源两端，测量电源电压。根据并联电路的电流规律（干路电流等于各支路电流之和）计算通过L₂的电流，根据并联电路的电压规律（各支路电压等于电源电压）确定电压表的示数。
【解析】
1. 计算通过L₂的电流：
已知干路电流I=0.54A，通过L₁的电流I₁=0.2A，根据并联电路电流规律I=I₁+I₂，可得通过L₂的电流I₂=I - I₁=0.54A - 0.2A=0.34A。
2. 确定电压表的示数：
电压表V测量电源电压，题目中给出电源电压为3V，因此电压表的示数为3V。
【答案】
0.34；3
【知识点】
并联电路电流规律；并联电路电压规律；电表的使用
【点评】
本题考查并联电路的电流、电压规律，核心是正确判断电表的测量对象，属于基础应用类题目，难度较低。
【难度系数】
0.3
首先分析电路连接方式：由图可知，小灯泡L₁与L₂并联；电流表A接在干路，测量电路的总电流；电流表A₁与L₁串联，测量通过L₁的电流；电压表V并联在电源两端，测量电源电压。根据并联电路的电流规律（干路电流等于各支路电流之和）计算通过L₂的电流，根据并联电路的电压规律（各支路电压等于电源电压）确定电压表的示数。
【解析】
1. 计算通过L₂的电流：
已知干路电流I=0.54A，通过L₁的电流I₁=0.2A，根据并联电路电流规律I=I₁+I₂，可得通过L₂的电流I₂=I - I₁=0.54A - 0.2A=0.34A。
2. 确定电压表的示数：
电压表V测量电源电压，题目中给出电源电压为3V，因此电压表的示数为3V。
【答案】
0.34；3
【知识点】
并联电路电流规律；并联电路电压规律；电表的使用
【点评】
本题考查并联电路的电流、电压规律，核心是正确判断电表的测量对象，属于基础应用类题目，难度较低。
【难度系数】
0.3
14 如图所示的电路，电源电压保持不变.当开关S接到a时，电压表示数为9 V，当开关S接到b时，电压表数为5 V，电流表的示数为0.4 A.电源电压是
9
V；灯$L_1$两端的电压是4
V，通过灯$L_2$的电流为0.4
A.答案
14.9；4；0.4
解析
【分析】首先明确电路中L₁与L₂串联，电流表测量串联电路的电流。当开关S接到a时，电压表并联在电源两端，测量电源电压；当开关S接到b时，电压表并联在L₂两端，测量L₂两端的电压。结合串联电路的电压规律（总电压等于各部分电压之和）和电流规律（串联电路中电流处处相等）即可求解。
【解析】
1. 当开关S接到a时，电压表测电源电压，已知此时电压表示数为9V，因此电源电压U=9V；
2. 当开关S接到b时，电压表测L₂两端的电压，即L₂的电压U₂=5V；
3. 由于L₁和L₂串联，根据串联电路电流规律，串联电路中各处电流相等，电流表的示数为0.4A，所以通过L₂的电流I₂=I=0.4A；
4. 根据串联电路电压规律，L₁两端的电压U₁=U - U₂=9V -5V=4V。
【答案】9；4；0.4
【知识点】串联电路电压规律；串联电路电流规律；电压表的使用
【点评】本题考查串联电路的电压和电流特点，解题关键是判断开关不同位置时电压表的测量对象，属于基础题型，难度适中。
【难度系数】0.6
【解析】
1. 当开关S接到a时，电压表测电源电压，已知此时电压表示数为9V，因此电源电压U=9V；
2. 当开关S接到b时，电压表测L₂两端的电压，即L₂的电压U₂=5V；
3. 由于L₁和L₂串联，根据串联电路电流规律，串联电路中各处电流相等，电流表的示数为0.4A，所以通过L₂的电流I₂=I=0.4A；
4. 根据串联电路电压规律，L₁两端的电压U₁=U - U₂=9V -5V=4V。
【答案】9；4；0.4
【知识点】串联电路电压规律；串联电路电流规律；电压表的使用
【点评】本题考查串联电路的电压和电流特点，解题关键是判断开关不同位置时电压表的测量对象，属于基础题型，难度适中。
【难度系数】0.6
