1. (2025·扬州江都模拟)如图所示,甲、乙、丙是连接在电路中的三只电学仪表。闭合开关S后,灯$\mathrm{L}_{1}$、$\mathrm{L}_{2}$均正常发光。则（
A.甲、乙、丙可以都是电流表
B.若两灯串联,则甲、丙为电压表,乙为电流表
C.若丙是电压表,甲、乙是电流表
D.若两灯并联,甲表示数大于丙表示数
B
）A.甲、乙、丙可以都是电流表
B.若两灯串联,则甲、丙为电压表,乙为电流表
C.若丙是电压表,甲、乙是电流表
D.若两灯并联,甲表示数大于丙表示数
答案
1. B 提示:若甲、乙都是电流表,电源短路。若两灯串联,则乙为电流表,甲、丙为电压表。若两灯并联,则乙为电压表,甲、丙为电流表,甲表测通过灯L₂的电流,丙表测干路电流,丙表示数大于甲表示数。
解析
【分析】
解题时首先要明确电流表、电压表的基本使用规则：电流表必须串联在电路中，相当于导线；电压表必须并联在电路中，相当于开路。接下来结合题目要求“闭合开关后两灯均正常发光”，分别结合串联、并联电路的电流路径特点，逐个验证每个选项对应的电路是否成立，排除会出现短路、灯泡无法工作的错误选项，就能得到正确答案。
【解析】
我们结合电表特性逐一分析选项：
1. 分析选项A：若甲、乙、丙都是电流表，相当于电源正负极直接通过电流表连通，发生电源短路，两灯都无法发光，还会损坏电源，A错误。
2. 分析选项B：若两灯串联，电流只有唯一一条路径：电源正极→L₁→L₂→乙→开关S→电源负极，此时乙是串联在电路中的电流表，甲、丙是并联在电路中的电压表，相当于开路，不会分流，电流依次经过两灯，两灯都能正常发光，符合要求，B正确。
3. 分析选项C：若丙是电压表，甲、乙是电流表，此时L₂会被电流表甲短路，同时电源正负极直接通过甲、乙连通，发生电源短路，两灯都不能正常工作，C错误。
4. 分析选项D：若两灯并联，电流分为两条独立路径：一条路径是电源正极→L₁→丙→开关S→电源负极，另一条路径是电源正极→甲→L₂→丙→开关S→电源负极，此时乙是并联在电源两端的电压表，甲测量L₂的支路电流，丙测量干路总电流，根据并联电路电流规律，干路电流等于各支路电流之和，因此丙的示数大于甲的示数，D错误。
【答案】
B
【知识点】
电流表使用；电压表使用；串并联电路电流规律
【点评】
本题属于电路电表判断的典型题型，核心是利用电流表等效导线、电压表等效开路的特性，结合串并联电路的路径要求逐一验证，易错点是容易忽略短路故障的判断，混淆不同电路状态下电表的测量对象。
【难度系数】
0.6
解题时首先要明确电流表、电压表的基本使用规则：电流表必须串联在电路中，相当于导线；电压表必须并联在电路中，相当于开路。接下来结合题目要求“闭合开关后两灯均正常发光”，分别结合串联、并联电路的电流路径特点，逐个验证每个选项对应的电路是否成立，排除会出现短路、灯泡无法工作的错误选项，就能得到正确答案。
【解析】
我们结合电表特性逐一分析选项：
1. 分析选项A：若甲、乙、丙都是电流表，相当于电源正负极直接通过电流表连通，发生电源短路，两灯都无法发光，还会损坏电源，A错误。
2. 分析选项B：若两灯串联，电流只有唯一一条路径：电源正极→L₁→L₂→乙→开关S→电源负极，此时乙是串联在电路中的电流表，甲、丙是并联在电路中的电压表，相当于开路，不会分流，电流依次经过两灯，两灯都能正常发光，符合要求，B正确。
3. 分析选项C：若丙是电压表，甲、乙是电流表，此时L₂会被电流表甲短路，同时电源正负极直接通过甲、乙连通，发生电源短路，两灯都不能正常工作，C错误。
4. 分析选项D：若两灯并联，电流分为两条独立路径：一条路径是电源正极→L₁→丙→开关S→电源负极，另一条路径是电源正极→甲→L₂→丙→开关S→电源负极，此时乙是并联在电源两端的电压表，甲测量L₂的支路电流，丙测量干路总电流，根据并联电路电流规律，干路电流等于各支路电流之和，因此丙的示数大于甲的示数，D错误。
【答案】
B
【知识点】
电流表使用；电压表使用；串并联电路电流规律
【点评】
本题属于电路电表判断的典型题型，核心是利用电流表等效导线、电压表等效开路的特性，结合串并联电路的路径要求逐一验证，易错点是容易忽略短路故障的判断，混淆不同电路状态下电表的测量对象。
【难度系数】
0.6
2.（2025·南通崇川期末）如图所示，闭合开关S，电压表$\mathrm{V}_{1}$的示数为6 V，电压表$\mathrm{V}_{2}$的示数为3.6 V。那么下列说法中不正确的是（
A.电源两端的电压为6 V
B.灯$\mathrm{L}_{1}$两端的电压为3.6 V
C.将电压表都换成电流表，再闭合开关S，则灯$\mathrm{L}_{1}$与$\mathrm{L}_{2}$并联
D.将电压表$\mathrm{V}_{2}$换成电流表，再闭合开关S，则灯$\mathrm{L}_{1}$不亮，灯$\mathrm{L}_{2}$亮
C
）A.电源两端的电压为6 V
B.灯$\mathrm{L}_{1}$两端的电压为3.6 V
C.将电压表都换成电流表，再闭合开关S，则灯$\mathrm{L}_{1}$与$\mathrm{L}_{2}$并联
D.将电压表$\mathrm{V}_{2}$换成电流表，再闭合开关S，则灯$\mathrm{L}_{1}$不亮，灯$\mathrm{L}_{2}$亮
答案
2. C 提示:闭合开关S时,灯L₁、L₂串联,V₁表测电源电压,V₂表测灯L₁两端的电压,故电源两端电压为6 V,灯L₁两端电压为3.6 V。将V₁表换成电流表后将造成电源短路。将V₂表换成电流表时,灯L₁被短路,仅灯L₂工作,故灯L₂亮,灯L₁不亮。
解析
【分析】
首先我们先简化原电路：电压表相当于开路，先移除两个电压表，观察电流路径，发现电流从电源正极流出后，依次经过L1、L2、开关S回到负极，因此L1、L2是串联关系。接下来判断两个电压表的测量对象：V1直接并联在电源两端，测电源总电压；V2并联在L1两端，测L1的电压。之后我们逐个分析每个选项的描述是否符合电路规律，同时注意电表替换后，电流表相当于导线，要重新梳理电流路径判断电路状态，最终选出描述不正确的选项。
【解析】
1. 原电路状态分析：
闭合开关S，电压表内阻极大相当于开路，因此L1、L2串联。已知V1示数为6V，V1测量电源电压，因此电源总电压为6V；V2示数为3.6V，V2测量L1两端的电压，因此L1两端电压为3.6V。
2. 逐一验证选项：
选项A：由上述分析可知电源两端电压等于V1的示数6V，描述正确。
选项B：V2测量L1两端电压，因此L1两端电压为3.6V，描述正确。
选项C：将两个电压表都换成电流表，电流表相当于导线，此时V1对应的电流表直接连通电源正负极，造成电源短路，L1、L2都无法正常工作，并非L1与L2并联，描述错误。
选项D：将电压表V2换成电流表，该电流表直接并联在L1两端，将L1短路，电流仅通过L2形成回路，因此L1不亮，L2亮，描述正确。
综上，不正确的是选项C。
【答案】C
【知识点】
串联电路电压规律、电压表的使用、电流表的使用
【点评】
本题的易错点是电表替换后的电路状态判断，不少同学容易忽略V1的接线位置，误以为两个电压表换成电流表后两灯并联，实际会直接造成电源短路。解题时要牢记电压表等效开路、电流表等效导线的特性，每次电路结构变化后都重新梳理电流路径，就能避免判断错误。
【难度系数】
0.6
首先我们先简化原电路：电压表相当于开路，先移除两个电压表，观察电流路径，发现电流从电源正极流出后，依次经过L1、L2、开关S回到负极，因此L1、L2是串联关系。接下来判断两个电压表的测量对象：V1直接并联在电源两端，测电源总电压；V2并联在L1两端，测L1的电压。之后我们逐个分析每个选项的描述是否符合电路规律，同时注意电表替换后，电流表相当于导线，要重新梳理电流路径判断电路状态，最终选出描述不正确的选项。
【解析】
1. 原电路状态分析：
闭合开关S，电压表内阻极大相当于开路，因此L1、L2串联。已知V1示数为6V，V1测量电源电压，因此电源总电压为6V；V2示数为3.6V，V2测量L1两端的电压，因此L1两端电压为3.6V。
2. 逐一验证选项：
选项A：由上述分析可知电源两端电压等于V1的示数6V，描述正确。
选项B：V2测量L1两端电压，因此L1两端电压为3.6V，描述正确。
选项C：将两个电压表都换成电流表，电流表相当于导线，此时V1对应的电流表直接连通电源正负极，造成电源短路，L1、L2都无法正常工作，并非L1与L2并联，描述错误。
选项D：将电压表V2换成电流表，该电流表直接并联在L1两端，将L1短路，电流仅通过L2形成回路，因此L1不亮，L2亮，描述正确。
综上，不正确的是选项C。
【答案】C
【知识点】
串联电路电压规律、电压表的使用、电流表的使用
【点评】
本题的易错点是电表替换后的电路状态判断，不少同学容易忽略V1的接线位置，误以为两个电压表换成电流表后两灯并联，实际会直接造成电源短路。解题时要牢记电压表等效开路、电流表等效导线的特性，每次电路结构变化后都重新梳理电流路径，就能避免判断错误。
【难度系数】
0.6
3. 如图所示,灯$\mathrm{L}_{1}$、$\mathrm{L}_{2}$完全相同,闭合开关S,只有一盏灯发光且只有一个电表有示数,其故障可能是（
A.灯$\mathrm{L}_{1}$短路
B.灯$\mathrm{L}_{2}$短路
C.灯$\mathrm{L}_{1}$断路
D.灯$\mathrm{L}_{2}$断路
D
）A.灯$\mathrm{L}_{1}$短路
B.灯$\mathrm{L}_{2}$短路
C.灯$\mathrm{L}_{1}$断路
D.灯$\mathrm{L}_{2}$断路
答案
3. D 提示:两灯并联,电流表测灯L₂的电流,电压表测灯L₂两端的电压。若灯L₁短路或L₂短路,则两灯都不发光;若灯L₁断路,只有灯L₂发光,两表都有示数;若灯L₂断路,只有灯L₁发光,电流表无示数,电压表有示数。
解析
【分析】
首先先识别电路结构：先判断两灯的连接方式，确认电表的测量对象，本题中L₁、L₂为并联关系，电流表测L₂支路的电流，电压表测电源（两灯两端）的电压。接下来我们将每个选项给出的故障逐一代入场景，验证是否同时满足“只有一盏灯发光、只有一个电表有示数”这两个条件，不符合条件的直接排除，最终得到正确选项。
【解析】
由电路图可知，灯泡L₁、L₂并联，电流表A测量L₂支路的电流，电压表V测量电源两端的电压。我们逐个分析选项：
1. 选项A：若灯L₁短路，会造成电源整体短路，L₂也同时被短路，两盏灯都无法发光，不符合“只有一盏灯发光”的要求，该选项错误。
2. 选项B：若灯L₂短路，同样会造成电源整体短路，L₁也同时被短路，两盏灯都无法发光，不符合题意，该选项错误。
3. 选项C：若灯L₁断路，L₁不发光，但L₂所在支路正常，因此L₂发光；此时电流表可以正常测得L₂的电流、电压表可以正常测得电源电压，两个电表都有示数，不符合“只有一个电表有示数”的要求，该选项错误。
4. 选项D：若灯L₂断路，L₂不发光，但L₁所在支路正常，因此L₁发光；此时L₂所在支路断开，电流表无电流通过、示数为0，而电压表两端仍可连通到电源两极，电压表有示数，完全符合“只有一盏灯发光、只有一个电表有示数”的条件，该选项正确。
【答案】
D
【知识点】
并联电路故障判断，电表测量分析，电路短路与断路
【点评】
本题是并联电路故障分析的典型习题，核心考点是并联电路的故障特点：并联电路某一支路短路会直接造成电源短路，所有用电器都停止工作；某一支路断路仅影响该支路，其余支路不受影响。解题时采用逐个代入验证的方法，即可快速排查出符合所有限定条件的故障，注意不要和串联电路的故障规律混淆。
【难度系数】
0.6
首先先识别电路结构：先判断两灯的连接方式，确认电表的测量对象，本题中L₁、L₂为并联关系，电流表测L₂支路的电流，电压表测电源（两灯两端）的电压。接下来我们将每个选项给出的故障逐一代入场景，验证是否同时满足“只有一盏灯发光、只有一个电表有示数”这两个条件，不符合条件的直接排除，最终得到正确选项。
【解析】
由电路图可知，灯泡L₁、L₂并联，电流表A测量L₂支路的电流，电压表V测量电源两端的电压。我们逐个分析选项：
1. 选项A：若灯L₁短路，会造成电源整体短路，L₂也同时被短路，两盏灯都无法发光，不符合“只有一盏灯发光”的要求，该选项错误。
2. 选项B：若灯L₂短路，同样会造成电源整体短路，L₁也同时被短路，两盏灯都无法发光，不符合题意，该选项错误。
3. 选项C：若灯L₁断路，L₁不发光，但L₂所在支路正常，因此L₂发光；此时电流表可以正常测得L₂的电流、电压表可以正常测得电源电压，两个电表都有示数，不符合“只有一个电表有示数”的要求，该选项错误。
4. 选项D：若灯L₂断路，L₂不发光，但L₁所在支路正常，因此L₁发光；此时L₂所在支路断开，电流表无电流通过、示数为0，而电压表两端仍可连通到电源两极，电压表有示数，完全符合“只有一盏灯发光、只有一个电表有示数”的条件，该选项正确。
【答案】
D
【知识点】
并联电路故障判断，电表测量分析，电路短路与断路
【点评】
本题是并联电路故障分析的典型习题，核心考点是并联电路的故障特点：并联电路某一支路短路会直接造成电源短路，所有用电器都停止工作；某一支路断路仅影响该支路，其余支路不受影响。解题时采用逐个代入验证的方法，即可快速排查出符合所有限定条件的故障，注意不要和串联电路的故障规律混淆。
【难度系数】
0.6
4. 如图所示,开关S闭合时,规格相同的灯泡$\mathrm{L}_1$、$\mathrm{L}_2$均能发光,图中甲、乙、丙为电表,粗心的小明在读数时只在纸上记录了如图所示的数字,则下列说法中可能的是 （
A.灯$\mathrm{L}_1$和$\mathrm{L}_2$并联时,甲、乙、丙示数分别为0.6 V、0.3 A、1.2 A
B.灯$\mathrm{L}_1$和$\mathrm{L}_2$并联时,电源电压为1.2 V,通过$\mathrm{L}_1$、$\mathrm{L}_2$的电流分别为0.3 A、0.6 A
C.灯$\mathrm{L}_1$和$\mathrm{L}_2$串联时,电路中的电流为0.6 A,$\mathrm{L}_1$、$\mathrm{L}_2$两端的电压分别为0.3 V、1.2 V
D.灯$\mathrm{L}_1$和$\mathrm{L}_2$串联时,甲、乙、丙示数分别为0.3 A、0.6 V、1.2 V
D
）A.灯$\mathrm{L}_1$和$\mathrm{L}_2$并联时,甲、乙、丙示数分别为0.6 V、0.3 A、1.2 A
B.灯$\mathrm{L}_1$和$\mathrm{L}_2$并联时,电源电压为1.2 V,通过$\mathrm{L}_1$、$\mathrm{L}_2$的电流分别为0.3 A、0.6 A
C.灯$\mathrm{L}_1$和$\mathrm{L}_2$串联时,电路中的电流为0.6 A,$\mathrm{L}_1$、$\mathrm{L}_2$两端的电压分别为0.3 V、1.2 V
D.灯$\mathrm{L}_1$和$\mathrm{L}_2$串联时,甲、乙、丙示数分别为0.3 A、0.6 V、1.2 V
答案
4. D 提示:灯L₁和L₂并联时,乙、丙为电流表,甲为电压表,乙测干路电流,丙测支路电流,甲测电源电压,两灯泡规格相同,电流相同,则乙的示数是丙的2倍,甲、乙、丙的示数为1.2 V、0.6 A、0.3 A或0.3 V、1.2 A、0.6 A;灯L₁和L₂串联时,乙和丙为电压表,甲为电流表,乙测L₂两端的电压,丙测电源电压,则丙的示数是乙的2倍,甲、乙、丙的示数为0.3 A、0.6 V、1.2 V或1.2 A、0.3 V、0.6 V。
解析
【分析】
解题时我们先分两种电路状态逐一推导：
1. 首先明确电流表相当于导线、电压表相当于开路的特性，先判断两灯并联时三个电表的角色：若L1、L2并联，电流需分为两条独立支路分别通过两个灯泡，因此乙必须是电流表测干路总电流，丙必须是电流表测其中一条支路的电流，甲必须是电压表测电源电压。由于两灯泡规格完全相同，两条支路的电流相等，因此干路总电流一定是支路电流的2倍，也就是乙的示数是丙的2倍，结合给出的0.3、0.6、1.2三个数值，可直接排除不符合两倍关系的并联类错误选项。
2. 再判断两灯串联时三个电表的角色：若L1、L2串联，电流只有唯一一条路径依次通过两个灯泡，因此甲必须是电流表测电路中的电流，乙、丙必须是电压表，其中丙测电源总电压，乙测其中一个灯泡的两端电压。由于两灯泡规格完全相同，串联时分压相等，因此电源总电压一定是单个灯泡两端电压的2倍，也就是丙的示数是乙的2倍，据此核对串联类选项即可得到正确答案。
【解析】
我们分并联、串联两种情况逐一分析选项：
① 两灯并联的情况：
此时甲为电压表，乙、丙为电流表，乙测干路总电流，丙测支路电流，因两灯规格相同，干路电流是支路电流的2倍：
选项A：乙示数0.3A小于丙示数1.2A，干路电流不可能小于支路电流，不符合电路规律，错误。
选项B：通过L1、L2的电流分别为0.3A、0.6A，规格相同的灯泡并联时支路电流一定相等，不符合规律，错误。
② 两灯串联的情况：
此时甲为电流表，乙、丙为电压表，甲测电路电流，乙测单个灯泡两端电压，丙测电源总电压，因两灯规格相同，电源总电压是单个灯泡两端电压的2倍：
选项C：L1、L2两端电压分别为0.3V、1.2V，规格相同的灯泡串联时分压相等，且总电压不等于两灯电压之和，不符合规律，错误。
选项D：甲（电流表）示数0.3A，乙（电压表）示数0.6V，丙（电压表）示数1.2V，总电压1.2V是单个灯泡电压0.6V的2倍，完全符合串联电路规律，正确。
【答案】
D
【知识点】
串并联电路识别
电表的使用规则
串并联电路电流电压规律
【点评】
本题属于电表判断的经典易错题，核心考点是结合串并联电路的特点，分情况推导不同电路状态下各电表的测量对象，容易出错的地方是忽略“灯泡规格相同”这个隐含条件，利用同规格灯泡串联分压相等、并联分流相等的特性可以快速排除错误选项，降低解题难度。
【难度系数】
0.4
解题时我们先分两种电路状态逐一推导：
1. 首先明确电流表相当于导线、电压表相当于开路的特性，先判断两灯并联时三个电表的角色：若L1、L2并联，电流需分为两条独立支路分别通过两个灯泡，因此乙必须是电流表测干路总电流，丙必须是电流表测其中一条支路的电流，甲必须是电压表测电源电压。由于两灯泡规格完全相同，两条支路的电流相等，因此干路总电流一定是支路电流的2倍，也就是乙的示数是丙的2倍，结合给出的0.3、0.6、1.2三个数值，可直接排除不符合两倍关系的并联类错误选项。
2. 再判断两灯串联时三个电表的角色：若L1、L2串联，电流只有唯一一条路径依次通过两个灯泡，因此甲必须是电流表测电路中的电流，乙、丙必须是电压表，其中丙测电源总电压，乙测其中一个灯泡的两端电压。由于两灯泡规格完全相同，串联时分压相等，因此电源总电压一定是单个灯泡两端电压的2倍，也就是丙的示数是乙的2倍，据此核对串联类选项即可得到正确答案。
【解析】
我们分并联、串联两种情况逐一分析选项：
① 两灯并联的情况：
此时甲为电压表，乙、丙为电流表，乙测干路总电流，丙测支路电流，因两灯规格相同，干路电流是支路电流的2倍：
选项A：乙示数0.3A小于丙示数1.2A，干路电流不可能小于支路电流，不符合电路规律，错误。
选项B：通过L1、L2的电流分别为0.3A、0.6A，规格相同的灯泡并联时支路电流一定相等，不符合规律，错误。
② 两灯串联的情况：
此时甲为电流表，乙、丙为电压表，甲测电路电流，乙测单个灯泡两端电压，丙测电源总电压，因两灯规格相同，电源总电压是单个灯泡两端电压的2倍：
选项C：L1、L2两端电压分别为0.3V、1.2V，规格相同的灯泡串联时分压相等，且总电压不等于两灯电压之和，不符合规律，错误。
选项D：甲（电流表）示数0.3A，乙（电压表）示数0.6V，丙（电压表）示数1.2V，总电压1.2V是单个灯泡电压0.6V的2倍，完全符合串联电路规律，正确。
【答案】
D
【知识点】
串并联电路识别
电表的使用规则
串并联电路电流电压规律
【点评】
本题属于电表判断的经典易错题，核心考点是结合串并联电路的特点，分情况推导不同电路状态下各电表的测量对象，容易出错的地方是忽略“灯泡规格相同”这个隐含条件，利用同规格灯泡串联分压相等、并联分流相等的特性可以快速排除错误选项，降低解题难度。
【难度系数】
0.4
5.（2025·无锡江阴期末）如图所示电路中，已知有两个小灯泡，两个电表（电流表或电压表），在图中圆圈内填入合适的元件，要求开关闭合时两灯均能发光，且两电表的示数均不为0。若$a$处为小灯泡，$c$处为电压表，则两灯为
串
联。若$b$处为小灯泡，则$a$处为电流
表，$c$处为电压
表。若$c$处为小灯泡，则可以
（填“可以”或“不可以”）实现上述要求。答案
5. 串 电流 电压 可以 提示:开关S闭合时,若a处为灯泡,b、c处为电压表,两灯泡串联;若b处为灯泡,a处为电流表、c处为电压表时,两灯并联,均能发光;若c处为灯泡,a处为电流表、b处为电压表,两灯并联,均能发光,且两电表的示数均不为0。
解析
【分析】
我们首先明确电流表、电压表的核心特性：电流表相当于导线，需要串联在电路中；电压表相当于开路，需要并联在电路中，结合题目要求“开关闭合时两灯均发光、两电表示数均不为0”，分三种情况逐一梳理电流路径分析：
1. 第一种情况：已知a是小灯泡，c是电压表，此时两个小灯泡为a和右上角的灯泡，剩余的b为电压表，电流只有一条路径依次经过两个灯泡，可直接判断连接方式。
2. 第二种情况：已知b是小灯泡，此时两个小灯泡为b和右上角的灯泡，剩余a、c为电表，要让两个灯泡都有独立的电流通路，结合电表特性即可判断a、c的电表类型。
3. 第三种情况：已知c是小灯泡，此时两个小灯泡为c和右上角的灯泡，剩余a、b为电表，尝试将a设为电流表、b设为电压表，可验证是否满足所有要求。
【解析】
① 当a处为小灯泡，c处为电压表时：
电流从电源正极出发，经开关S后，由于c是电压表相当于开路，电流只能依次经过右上角的灯泡、a处的小灯泡，最终回到电源负极，电流只有一条路径，因此两灯为串联。
② 当b处为小灯泡时：
两个小灯泡分别是b和右上角的灯泡，要让两灯都正常发光，电流从开关S流出后分为两条独立支路：一条支路直接经过b灯泡回到电源负极，另一条支路经过右上角灯泡后，需要通过相当于导线的元件回到电源负极，因此a处为电流表；c元件并联在电源两端，相当于开路，因此c处为电压表，此时电流表测右上角灯泡的电流，电压表测电源电压，两表示数均不为0，符合要求。
③ 当c处为小灯泡时：
两个小灯泡分别是c和右上角的灯泡，可将a设为电流表、b设为电压表：电流从开关S流出后分为两条支路，一条经过c灯泡直接回到电源负极，另一条经过右上角灯泡、电流表a回到电源负极，电压表b并联在电源两端测电源电压，两灯都发光，两电表示数都不为0，因此可以实现题目要求。
【答案】
串；电流；电压；可以
【知识点】
电流表使用规则，电压表使用规则，串并联电路判断
【点评】
本题结合电表特性考查电路设计与串并联电路的识别，解题关键是牢记电流表相当于导线、电压表相当于开路的特点，结合约束条件逐一排查电流路径，避免出现电源短路、用电器被短路的错误，对学生的电路分析能力有一定的锻炼作用。
【难度系数】
0.6
我们首先明确电流表、电压表的核心特性：电流表相当于导线，需要串联在电路中；电压表相当于开路，需要并联在电路中，结合题目要求“开关闭合时两灯均发光、两电表示数均不为0”，分三种情况逐一梳理电流路径分析：
1. 第一种情况：已知a是小灯泡，c是电压表，此时两个小灯泡为a和右上角的灯泡，剩余的b为电压表，电流只有一条路径依次经过两个灯泡，可直接判断连接方式。
2. 第二种情况：已知b是小灯泡，此时两个小灯泡为b和右上角的灯泡，剩余a、c为电表，要让两个灯泡都有独立的电流通路，结合电表特性即可判断a、c的电表类型。
3. 第三种情况：已知c是小灯泡，此时两个小灯泡为c和右上角的灯泡，剩余a、b为电表，尝试将a设为电流表、b设为电压表，可验证是否满足所有要求。
【解析】
① 当a处为小灯泡，c处为电压表时：
电流从电源正极出发，经开关S后，由于c是电压表相当于开路，电流只能依次经过右上角的灯泡、a处的小灯泡，最终回到电源负极，电流只有一条路径，因此两灯为串联。
② 当b处为小灯泡时：
两个小灯泡分别是b和右上角的灯泡，要让两灯都正常发光，电流从开关S流出后分为两条独立支路：一条支路直接经过b灯泡回到电源负极，另一条支路经过右上角灯泡后，需要通过相当于导线的元件回到电源负极，因此a处为电流表；c元件并联在电源两端，相当于开路，因此c处为电压表，此时电流表测右上角灯泡的电流，电压表测电源电压，两表示数均不为0，符合要求。
③ 当c处为小灯泡时：
两个小灯泡分别是c和右上角的灯泡，可将a设为电流表、b设为电压表：电流从开关S流出后分为两条支路，一条经过c灯泡直接回到电源负极，另一条经过右上角灯泡、电流表a回到电源负极，电压表b并联在电源两端测电源电压，两灯都发光，两电表示数都不为0，因此可以实现题目要求。
【答案】
串；电流；电压；可以
【知识点】
电流表使用规则，电压表使用规则，串并联电路判断
【点评】
本题结合电表特性考查电路设计与串并联电路的识别，解题关键是牢记电流表相当于导线、电压表相当于开路的特点，结合约束条件逐一排查电流路径，避免出现电源短路、用电器被短路的错误，对学生的电路分析能力有一定的锻炼作用。
【难度系数】
0.6

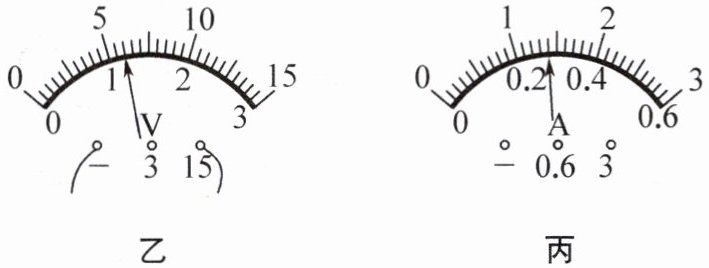

6. 如图甲所示,仅闭合开关$\mathrm{S}_{1}$,电压表的示数如图乙所示;闭合开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$,两电流表的指针均如图丙所示。当开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$都闭合时,两灯
并
联,通过灯$\mathrm{L}_{1}$的电流为0.28
$\mathrm{A}$,灯$\mathrm{L}_{1}$两端的电压为6
$\mathrm{V}$;当仅闭合开关$\mathrm{S}_{1}$时,电流表$\mathrm{A}_{1}$的示数为1.12
$\mathrm{A}$.答案
6. 并 0.28 6 1.12 提示:仅闭合开关S₁时,仅灯L₂工作,电压表测电源电压,示数为6 V。当开关S₁、S₂都闭合时,两灯并联,灯L₁两端的电压即为电源电压,为6 V,电流表A₁测干路电流,使用0~3 A量程,示数为1.4 A,电流表A₂测通过灯L₁的电流,使用0~0.6 A量程,示数为0.28 A,则通过灯L₂的电流为1.4 A-0.28 A=1.12 A,则仅闭合开关S₁时,电流表A₁的示数为1.12 A。
解析
【分析】
我们可以按步骤逐步推导：第一步先分析不同开关状态下的电路结构，首先当S₁、S₂都闭合时，电流从电源正极流出后分为两条独立支路，分别经过L₁和L₂，由此可判断两灯的连接方式。第二步分析仅闭合S₁时的电路：此时只有L₂接入电路，电压表测量电源电压，结合图乙的电压表读数就能得到电源电压。第三步分析S₁、S₂都闭合时的电表测量对象：干路电流表A₁测总电流，支路电流表A₂测L₁的电流，根据并联电路干路电流大于支路电流的规律，两个电流表指针位置相同说明它们使用的是不同量程，据此读出两个电流值，得到通过L₁的电流，再结合并联电路支路电压等于电源电压得到L₁两端电压。最后推导仅闭合S₁时的电流：此时电路只有L₂工作，A₁的示数就是之前算出的通过L₂的支路电流，完成所有空的求解。
【解析】
1. 判断连接方式：当开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$都闭合时，电流有两条互不影响的流通路径，分别通过灯$\mathrm{L}_{1}$和灯$\mathrm{L}_{2}$，因此两灯是并联关系。
2. 读取通过$\mathrm{L}_{1}$的电流：两开关都闭合时，电流表$\mathrm{A}_{1}$测干路总电流，电流表$\mathrm{A}_{2}$测通过$\mathrm{L}_{1}$的支路电流。根据并联电路电流规律，干路电流大于任意支路电流，两表指针偏转角度完全相同，说明$\mathrm{A}_{1}$使用的是0~3A量程，分度值为0.1A，读数为1.4A；$\mathrm{A}_{2}$使用的是0~0.6A量程，分度值为0.02A，读数为0.28A，即通过灯$\mathrm{L}_{1}$的电流为0.28A。
3. 得到灯$\mathrm{L}_{1}$两端电压：仅闭合开关$\mathrm{S}_{1}$时，电路只有灯$\mathrm{L}_{2}$接入，电压表测量电源电压，由图乙可知电压表示数为6V，即电源电压为6V。并联电路各支路两端电压等于电源电压，因此灯$\mathrm{L}_{1}$两端的电压为6V。
4. 计算仅闭合$\mathrm{S}_{1}$时电流表$\mathrm{A}_{1}$的示数：根据并联电路电流规律，通过灯$\mathrm{L}_{2}$的电流$I_2=I_{\mathrm{总}}-I_1=1.4\mathrm{A}-0.28\mathrm{A}=1.12\mathrm{A}$。仅闭合$\mathrm{S}_{1}$时，电路只有灯$\mathrm{L}_{2}$工作，电流表$\mathrm{A}_{1}$测量通过$\mathrm{L}_{2}$的电流，因此其示数为1.12A。
【答案】
并；0.28；6；1.12
【知识点】
并联电路识别，并联电流规律，电表量程读数
【点评】
本题的核心易错点是两个同指针电流表的量程判断，很多同学容易忽略并联电路干路电流大于支路电流的特点，误将两个电流表按同一量程读数导致结果出错，解题时要先明确不同开关状态下的电路组成和电表测量对象，再结合电路规律反推电表量程，就能顺利得到正确结果。
【难度系数】
0.6
我们可以按步骤逐步推导：第一步先分析不同开关状态下的电路结构，首先当S₁、S₂都闭合时，电流从电源正极流出后分为两条独立支路，分别经过L₁和L₂，由此可判断两灯的连接方式。第二步分析仅闭合S₁时的电路：此时只有L₂接入电路，电压表测量电源电压，结合图乙的电压表读数就能得到电源电压。第三步分析S₁、S₂都闭合时的电表测量对象：干路电流表A₁测总电流，支路电流表A₂测L₁的电流，根据并联电路干路电流大于支路电流的规律，两个电流表指针位置相同说明它们使用的是不同量程，据此读出两个电流值，得到通过L₁的电流，再结合并联电路支路电压等于电源电压得到L₁两端电压。最后推导仅闭合S₁时的电流：此时电路只有L₂工作，A₁的示数就是之前算出的通过L₂的支路电流，完成所有空的求解。
【解析】
1. 判断连接方式：当开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$都闭合时，电流有两条互不影响的流通路径，分别通过灯$\mathrm{L}_{1}$和灯$\mathrm{L}_{2}$，因此两灯是并联关系。
2. 读取通过$\mathrm{L}_{1}$的电流：两开关都闭合时，电流表$\mathrm{A}_{1}$测干路总电流，电流表$\mathrm{A}_{2}$测通过$\mathrm{L}_{1}$的支路电流。根据并联电路电流规律，干路电流大于任意支路电流，两表指针偏转角度完全相同，说明$\mathrm{A}_{1}$使用的是0~3A量程，分度值为0.1A，读数为1.4A；$\mathrm{A}_{2}$使用的是0~0.6A量程，分度值为0.02A，读数为0.28A，即通过灯$\mathrm{L}_{1}$的电流为0.28A。
3. 得到灯$\mathrm{L}_{1}$两端电压：仅闭合开关$\mathrm{S}_{1}$时，电路只有灯$\mathrm{L}_{2}$接入，电压表测量电源电压，由图乙可知电压表示数为6V，即电源电压为6V。并联电路各支路两端电压等于电源电压，因此灯$\mathrm{L}_{1}$两端的电压为6V。
4. 计算仅闭合$\mathrm{S}_{1}$时电流表$\mathrm{A}_{1}$的示数：根据并联电路电流规律，通过灯$\mathrm{L}_{2}$的电流$I_2=I_{\mathrm{总}}-I_1=1.4\mathrm{A}-0.28\mathrm{A}=1.12\mathrm{A}$。仅闭合$\mathrm{S}_{1}$时，电路只有灯$\mathrm{L}_{2}$工作，电流表$\mathrm{A}_{1}$测量通过$\mathrm{L}_{2}$的电流，因此其示数为1.12A。
【答案】
并；0.28；6；1.12
【知识点】
并联电路识别，并联电流规律，电表量程读数
【点评】
本题的核心易错点是两个同指针电流表的量程判断，很多同学容易忽略并联电路干路电流大于支路电流的特点，误将两个电流表按同一量程读数导致结果出错，解题时要先明确不同开关状态下的电路组成和电表测量对象，再结合电路规律反推电表量程，就能顺利得到正确结果。
【难度系数】
0.6
