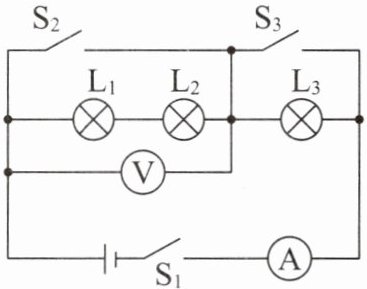

8. 如图所示的电路中，电源电压恒定，三个灯泡规格完全相同，下列判断正确的是()

A.若只闭合开关$\mathrm{S}_1$，则灯泡$\mathrm{L}_1$、$\mathrm{L}_2$、$\mathrm{L}_3$并联
B.若只闭合开关$\mathrm{S}_1$、$\mathrm{S}_2$，则仅灯泡$\mathrm{L}_3$发光，$\mathrm{L}_1$、$\mathrm{L}_2$断路
C.若只闭合开关$\mathrm{S}_1$、$\mathrm{S}_3$，则$\mathrm{L}_1$、$\mathrm{L}_2$串联，电压表示数为0
D.若开关$\mathrm{S}_1$、$\mathrm{S}_2$、$\mathrm{S}_3$都闭合，则电源被短路，电压表示数为0

8. D

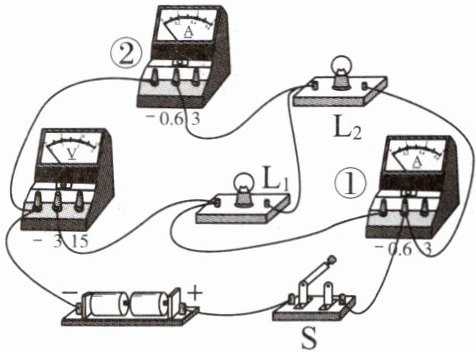

9.（多选）如图所示，闭合开关S后，下列对该电路的分析正确的是（）

A.$L_1$与$L_2$的连接方式为并联
B.电流表①测通过$L_1$的电流
C.电流表②测通过$L_2$的电流
D.电压表测量$L_1$两端的电压

9. ABD

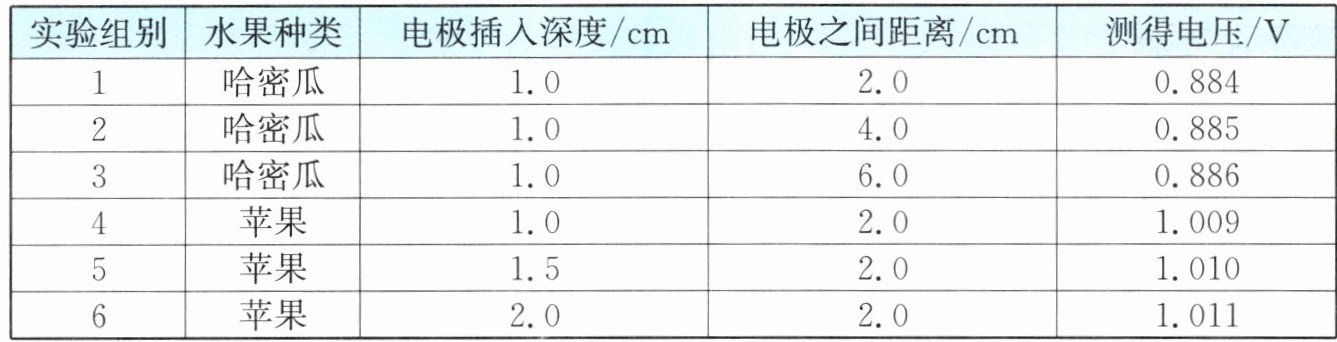

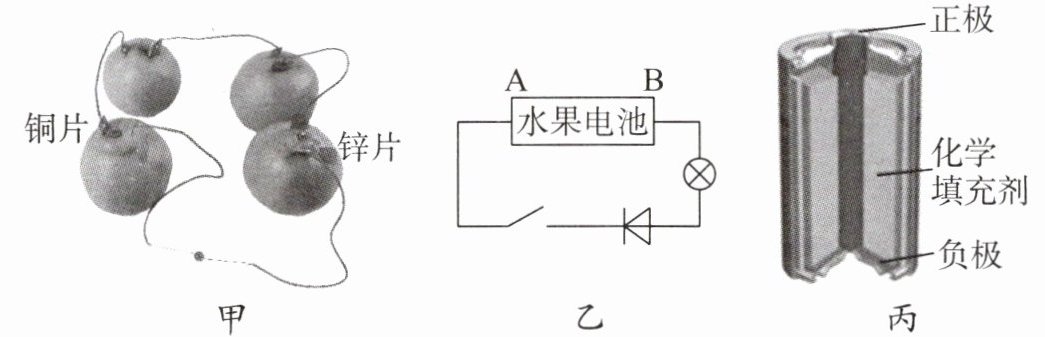

10. 为探究影响水果电池电压大小的因素，小壹利用以铜片、锌片为电极的水果电池(图甲)和电压传感器(精密电压测量仪)等器材进行实验。数据记录如下表。


(1)为探究电极之间距离对水果电池电压大小的影响，应选用实验（填组别）进行对比。
(2)分析实验数据4、5、6组，可以得出的结论是。
(3)如图乙所示，当开关闭合时，灯泡能发光，则图中水果电池的（选填“A”或“B”）极为正极。
(4)从表中可判断对水果电池电压影响最大的因素是；干电池与水果电池原理类似，其结构如图丙所示。若要改变一节干电池的电压，则根据本实验的结论，最有效的做法是。

10. (1) 1、2、3
(2) 其他条件相同时，插入电极的深度越大，水果电池电压越大
(3) B
(4) 水果种类 改变化学填充剂的成分
