2026年同步测控优化设计九年级物理全一册人教版第73页答案

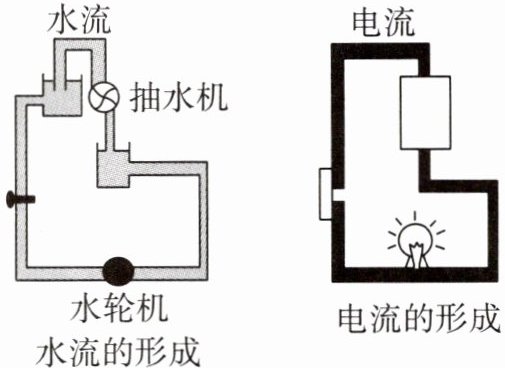

2. 学习电学知识时，同学们在老师的引导下，联想到如图所示的力学实验现象，将两实验的现象进行比较并找出类似的规律，其中不准确的是(
C
)

A.水压使水管中形成水流；类似地，电压使电路中形成电流
B.抽水机是提供水压的装置；类似地，电源是提供电压的装置
C.抽水机工作时消耗水能；类似地，电灯发光时消耗电能
D.水流通过水轮机时，消耗水能转化为水轮机的动能；类似地，电流通过电灯时，消耗电能转化为内能和光能

答案

2. C
3.(2025·甘肃兰州中考)如图所示的电路中,电源电压恒定,闭合开关S,灯泡$L_1$、$L_2$都正常发光,电流表和电压表均有示数。过了一会儿,其中一个灯泡突然熄灭,两个电表的示数均不变,则造成此现象的原因可能是(
B
)

A.$L_1$断路
B.$L_2$断路
C.$L_1$短路
D.$L_2$短路

答案

3. B

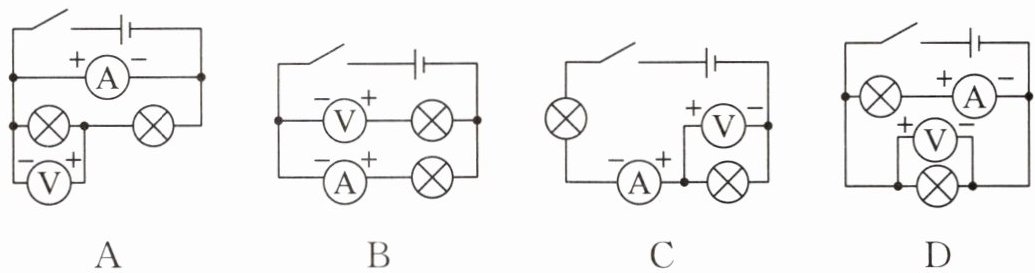

4. 如图所示的各电路图中,电流表和电压表的使用均正确的是(
D
)

答案

4. D
5.(2024·江西中考)生活中常用干电池作为
电源
，它是提供电压的装置，电压是电路中形成
电流
的原因。

答案

5. 电源 电流

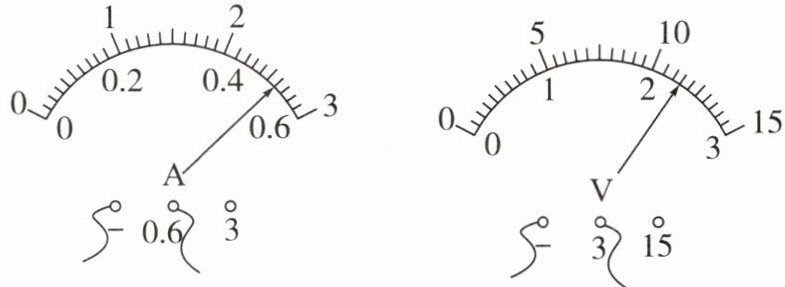

6. 如图所示,电流表读数为
0.52
A,电压表读数为
2.3
V。

答案

6. 0.52 2.3

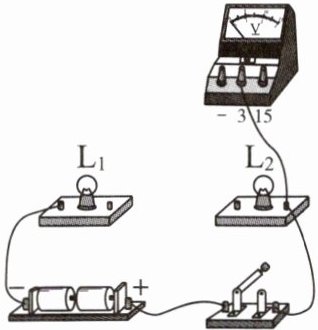

7.(2024·贵州中考)下图是未完成连接的实物电路,请在图中用笔画线表示导线按要求完成电路连接。要求:两灯串联,电压表测量小灯泡$\mathrm{L}_2$两端电压,导线不能交叉。

答案


7. 如图所示
