5. 如图所示的电路中，电源电压不变，闭合开关，若将滑片P向右移动。下列说法正确的是（）

A.电压表V的示数将增大
B.电流表A₂的示数将减小
C.电流表A₁的示数将减小
D.电压表V与电流表A₂示数的比值将增大

C

由电路图可知，R₁与R₂并联，电压表V测电源电压，电源电压不变，因此电压表示数保持不变，A错误；电流表A₂测量通过R₁支路的电流，并联电路各支路两端电压等于电源电压，R₁是定值电阻，根据欧姆定律I=U/R，通过R₁的电流不变，即A₂示数不变，B错误；滑片P向右移动时，滑动变阻器R₂接入电路的阻值变大，由I=U/R可知，通过R₂的电流变小，并联电路干路电流等于各支路电流之和，R₁支路电流不变、R₂支路电流变小，因此干路总电流变小，即电流表A₁的示数将减小，C正确；电压表V与电流表A₂示数的比值等于定值电阻R₁的阻值，R₁阻值不变，因此该比值保持不变，D错误。

6. 小明为自己家的养牛场设计了一款补水提示器，其工作原理如图所示，水量减少时滑片上移。下列分析错误的是 ()



A.如果选择电压表，水量增多时电表示数变大
B.如果选择电流表，水量减少时电表示数变小
C.如果选择电流表，$R_0$可以在水太多时保护电路
D.与电压表相比，选择电流表设计的电路流过$R_0$的电流更小

D

逐一分析选项：
1. 选项A：若电表为电压表，$R_0$与滑动变阻器R全部串联，电路总电阻不变，电源电压不变，由欧姆定律可知电路电流恒定；水量增多时滑片下移，电压表所测的滑片下方电阻阻值变大，由$U=IR$可知电压表示数变大，A正确。
2. 选项B：若电表为电流表，电流表将滑动变阻器滑片上方部分短路，$R_0$与滑片下方的电阻串联；水量减少时滑片上移，滑片下方接入电路的电阻变大，总电阻变大，电源电压不变，由欧姆定律可知电路电流变小，电流表示数变小，B正确。
3. 选项C：水太多时滑片下移，滑动变阻器接入电路的电阻变小，电路总电阻变小，电流变大，$R_0$可避免滑动变阻器接入电阻为0时电源短路，起到保护电路的作用，C正确。
4. 选项D：接电压表时，电路总电阻为$R_0+R$的全部阻值，电流$I_V=\frac{U}{R_0+R}$；接电流表时，电路总电阻为$R_0+R$的下方接入阻值，总电阻小于$R_0+R$，由欧姆定律可知此时电路电流$I_A＞I_V$，即流过$R_0$的电流更大，D错误。

7.在如图所示的实验电路中，电源电压为3 V，闭合开关S，电压表的示数为1 V，则（）

A.若灯泡$\mathrm{L}_1$灯丝烧断，电压表示数为零
B.通过灯泡$\mathrm{L}_1$的电流比灯泡$\mathrm{L}_2$的电流大
C.灯泡$\mathrm{L}_1$和$\mathrm{L}_2$的电阻之比是$1:2$
D.将灯泡$\mathrm{L}_1$和$\mathrm{L}_2$并联接入电路，通过$\mathrm{L}_1$和$\mathrm{L}_2$的电流之比是$1:2$

C

由题意可知，灯泡L₁与L₂串联，电压表测L₁两端电压，U₁=1V，电源电压U=3V，因此L₂两端电压U₂=U-U₁=3V-1V=2V。
1. 选项A：若L₁灯丝烧断，电压表串联接入电路，测量电源电压，示数为3V，不为零，A错误。
2. 选项B：串联电路中各处电流相等，通过两灯泡的电流大小相等，B错误。
3. 选项C：串联电路电流I相同，由欧姆定律R=U/I，可得R₁:R₂=U₁:U₂=1V:2V=1:2，C正确。
4. 选项D：两灯并联时两端电压相等，由I=U/R，可得通过两灯的电流之比I₁:I₂=R₂:R₁=2:1，不是1:2，D错误。

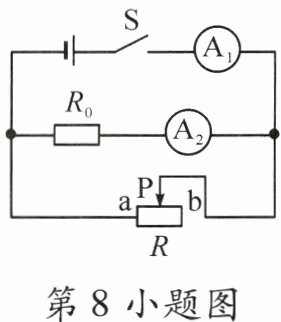

8. 如图所示,电源电压为3 V,$R_0$的阻值为5 Ω,滑动变阻器R的最大阻值为10 Ω,a、b为滑动变阻器的两个端点。闭合开关,下列说法正确的是 ()

A.若将滑片移动到a端,电路仍能正常工作
B.滑片在b端时,电流表$A_1$的示数为0.6 A
C.滑片由b端向a端移动,电流表$A_2$的示数变大
D.滑片移动到中点时,电流表$A_1$与$A_2$示数的比为2∶1

D

由电路可知，$R_0$与滑动变阻器$R$并联：
1. 选项A：滑片移到a端时，滑动变阻器接入电阻为0，造成电源短路，电路无法正常工作，A错误。
2. 选项B：滑片在b端时，$R$接入最大阻值$10\ \Omega$，并联支路电压等于电源电压，通过$R_0$的电流$I_0=\frac{U}{R_0}=\frac{3\ \mathrm{V}}{5\ \Omega}=0.6\ \mathrm{A}$，通过$R$的电流$I_R=\frac{U}{R}=\frac{3\ \mathrm{V}}{10\ \Omega}=0.3\ \mathrm{A}$，干路电流表$A_1$的示数$I=I_0+I_R=0.6\ \mathrm{A}+0.3\ \mathrm{A}=0.9\ \mathrm{A}≠0.6\ \mathrm{A}$，B错误。
3. 选项C：并联电路各支路独立工作互不影响，滑片移动时$R_0$两端电压始终等于电源电压，$R_0$阻值不变，通过$R_0$的电流不变，电流表$A_2$测$R_0$支路电流，示数不变，C错误。
4. 选项D：滑片移到中点时，$R$接入阻值为$\frac{10\ \Omega}{2}=5\ \Omega$，此时通过$R$的电流$I_R'=\frac{U}{R'}=\frac{3\ \mathrm{V}}{5\ \Omega}=0.6\ \mathrm{A}$，干路电流表$A_1$的示数$I'=I_0+I_R'=0.6\ \mathrm{A}+0.6\ \mathrm{A}=1.2\ \mathrm{A}$，$A_2$示数为$I_0=0.6\ \mathrm{A}$，两表示数比为$1.2\ \mathrm{A}:0.6\ \mathrm{A}=2:1$，D正确。

二、填空题(每空1分,共10分)
9. 甲、乙电阻的电流与电压的关系如图所示,由图可知甲电阻的阻值是Ω。将甲、乙串联后接在6 V的电压下,电路中的电流是
A;将甲、乙并联后接在某电路中,干路中的总电流是1.5 A,该电路两端的电压是V。
