1. 两个定值电阻$R_1$、$R_2$上分别标有“$6\ \Omega\ \ 0.5\ \mathrm{A}$”和“$20\ \Omega\ \ 0.3\ \mathrm{A}$”字样.将它们串联后接入电路中,那么电路中的电流不能超过________$\mathrm{A}$,电路两端允许加的电源电压最大为________$\mathrm{V}$;将它们并联后接入电路中,干路中的电流最大为________$\mathrm{A}$.
答案
0.3
; 7.8
; 0.65
; 7.8
; 0.65
2. 如图所示为通过某导体的电流和其两端的电压的关系图像.由图像可知,当该导体两端的电压增大时,它的电阻将________（选填“增大”“减小”或“不变”）.
答案
减小

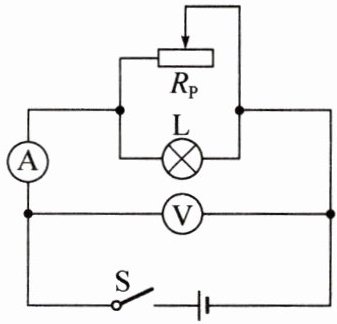

3. (2024·广元)小文设计并连接了如图所示的电路,电源电压和灯泡的电阻都不变.闭合开关S,在保证电路安全的前提下,滑动变阻器的滑片从右向左滑动时 ( )
A. 滑动变阻器接入电路的电阻变大,灯泡变暗
B. 电流表示数变大,电压表示数变小
C. 电压表示数与电流表示数的比值变小
D. 可以将滑动变阻器的滑片滑到最左端
A. 滑动变阻器接入电路的电阻变大,灯泡变暗
B. 电流表示数变大,电压表示数变小
C. 电压表示数与电流表示数的比值变小
D. 可以将滑动变阻器的滑片滑到最左端
答案
C

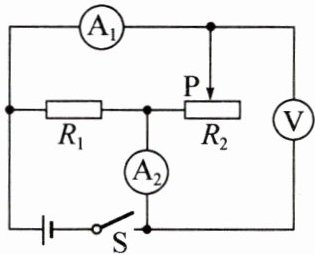

4. (2024·大庆)在如图所示的电路中，电源电压恒定，闭合开关S后，滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（ ）
A. 电压表V的示数与电流表A₁的示数的比值变大
B. 电流表A₂的示数与电流表A₁的示数的差值变大
C. 电流表A₂的示数变小，电压表V的示数变大
D. 电压表V的示数与电流表A₂的示数的比值变小
A. 电压表V的示数与电流表A₁的示数的比值变大
B. 电流表A₂的示数与电流表A₁的示数的差值变大
C. 电流表A₂的示数变小，电压表V的示数变大
D. 电压表V的示数与电流表A₂的示数的比值变小
答案
A

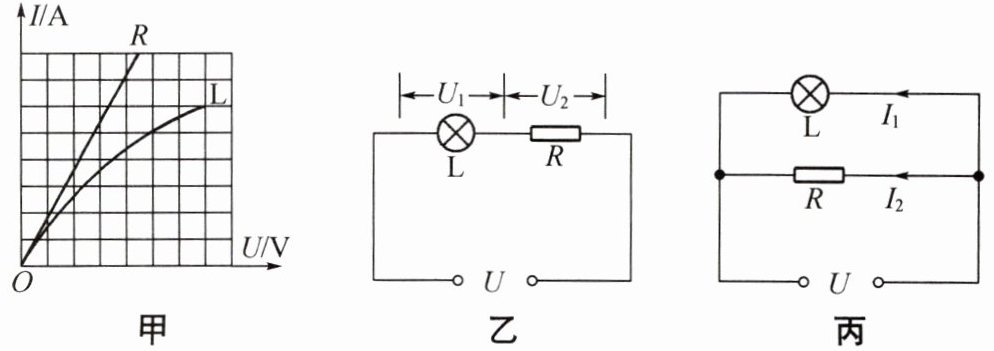

5. (2023·凉山州)图甲是灯泡 L 和定值电阻 R 的 I-U 图像,将 L 和 R 先后以图乙、丙两种方式连在同一电源上,若图乙中 $ U_1:U_2=a $,图丙中 $ I_1:I_2=b $,则下列判断不正确的是( )
A. $ a＞1 $
B. $ b＜1 $
C. $ a＞b $
D. $ ab=1 $
A. $ a＞1 $
B. $ b＜1 $
C. $ a＞b $
D. $ ab=1 $
答案
D
