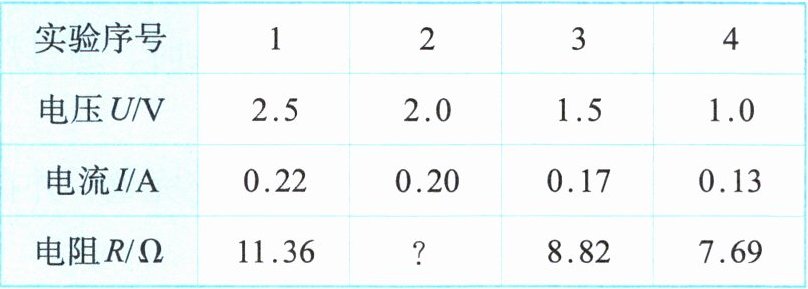

5. 甲同学连接好如图所示电路，闭合开关，按一定操作来测量小灯泡的电阻，获得实验数据如下表所示。
| 实验序号 | 1 | 2 | 3 | 4 |
| --- | --- | --- | --- | --- |
| 电压U/V | 2.5 | 2.0 | 1.5 | 1.0 |
| 电流I/A | 0.22 | 0.20 | 0.17 | 0.13 |
| 电阻R/Ω | 11.36 | ？ | 8.82 | 7.69 |
（第5题）
（1）表中第2次实验时，小灯泡电阻为Ω。

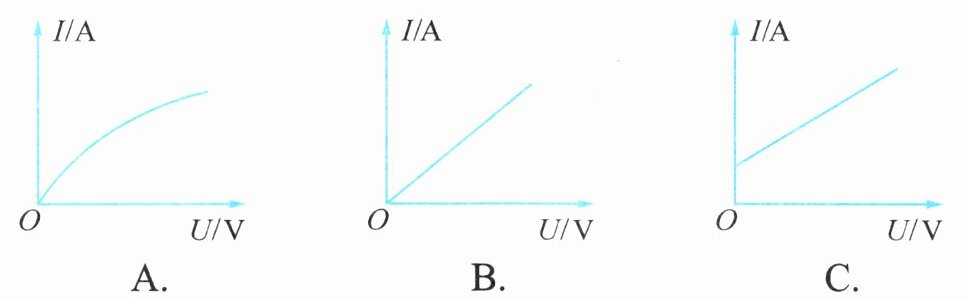

（2）根据表格中的实验数据绘制I-U图像，正确的是。

（3）乙同学按甲同学的方法连接好电路，闭合开关后发现小灯泡不发光，电流表指针不偏转，电压表指针偏转。若此电路只有一处故障，你认为故障是。

(1) 10
(2) A
(3) 小灯泡断路

【分析】
（1）计算小灯泡电阻需利用欧姆定律$R=\frac{U}{I}$，代入第2次实验的电压和电流即可算出；
（2）小灯泡的电阻随温度变化，不是定值，因此$I$与$U$不成正比，据此判断$I-U$图像的正确性；
（3）根据电流表、电压表的示数情况判断电路故障：电流表无示数说明电路断路，电压表有示数说明电压表两端与电源连通，由此确定故障位置。
【解析】
（1）根据欧姆定律$R=\frac{U}{I}$，第2次实验中，电压$U=2.0V$，电流$I=0.20A$，则小灯泡电阻$R=\frac{2.0V}{0.20A}=10Ω$；
（2）小灯泡的电阻随温度升高而增大，因此$I-U$图像不是过原点的直线，且电压越大，电流与电压的比值（电阻）越大，图像斜率越小，对应正确选项为A；
（3）闭合开关后，电流表指针不偏转，说明电路断路；电压表指针偏转，说明电压表的两个接线柱能与电源两极连通，因此故障为小灯泡断路。
【答案】
(1) 10；(2) A；(3) 小灯泡断路
【知识点】
欧姆定律、I-U图像、电路故障分析
【点评】
本题考查初中电学实验的核心知识点，涵盖电阻计算、图像分析和故障判断，题型基础，注重对学生基础知识应用能力的考查，是电学部分的典型题目。
【难度系数】
0.6
