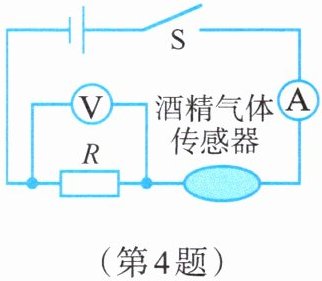

4. 如图所示为某种“呼气式酒精测试仪”的原理简图，该仪器由酒精气体传感器、定值电阻R与电压表组成。闭合开关，将传感器逐渐靠近装有酒精的杯口上方，发现电压表示数逐渐增大。此过程中()。

A.通过传感器的电流逐渐减小
B.传感器两端的电压逐渐增大
C.传感器的电阻逐渐减小
D.传感器的电阻逐渐增大

C

【分析】
本题为串联电路的动态分析题，首先明确电路结构：定值电阻R与酒精气体传感器串联，电压表测定值电阻R两端电压，电流表测电路总电流。当传感器靠近酒精时，电压表示数（R的电压）增大，需结合串联电路规律和欧姆定律逐步推导：1. 根据欧姆定律，定值电阻R阻值不变，其电压增大→电路电流增大；2. 总电压不变，由总电阻公式可知，电流增大则总电阻减小；3. 总电阻为R与传感器电阻之和，R不变，总电阻减小→传感器电阻减小，据此分析选项即可。
【解析】
由电路图可知，定值电阻R与酒精气体传感器串联，电压表测R两端电压，电流表测电路电流。当传感器靠近酒精时，电压表示数逐渐增大：
1. 对定值电阻R，根据欧姆定律$U=IR$，R阻值不变，$U_R$增大，说明电路电流$I=\frac{U_R}{R}$逐渐增大，故A选项错误；
2. 电源总电压$U_{总}$不变，串联电路总电压等于各部分电压之和，因此传感器两端电压$U_{传}=U_{总}-U_R$，因$U_R$增大，故$U_{传}$逐渐减小，B选项错误；
3. 电路总电阻$R_{总}=\frac{U_{总}}{I}$，电流I增大，总电阻减小；又$R_{总}=R+R_{传}$（R为定值电阻，$R_{传}$为传感器电阻），所以$R_{传}=R_{总}-R$，总电阻减小、R不变，故传感器电阻逐渐减小，C选项正确，D选项错误。
【答案】
C
【知识点】
串联电路特点、欧姆定律应用
【点评】
本题考查串联电路动态分析，核心是利用电压表示数变化，结合欧姆定律推导电流、电阻的变化，属于基础电路分析题，需掌握串联电路电压、电阻的规律。
【难度系数】
0.5
