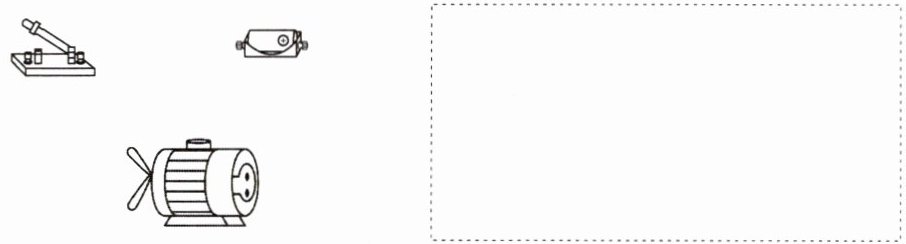

1. 请用笔画线表示导线，把图中的元器件连起来，使小电动机能正常转动，并画出对应的电路图。

【分析】要使小电动机正常转动，需组成完整的串联电路，电路由电源、开关、电动机串联形成闭合回路。解题思路：先明确各元器件的功能，电源提供电能，开关控制电路通断，电动机是用电器；连接时将三者依次串联，从电源的一个极出发，依次连接开关、电动机，最后回到电源的另一极，形成闭合回路即可。
【解析】按照串联电路的连接规则，实物连接步骤：1. 将电源的一个接线柱与开关的一个接线柱相连；2. 将开关的另一个接线柱与电动机的一个接线柱相连；3. 将电动机的另一个接线柱与电源的另一个接线柱相连，形成闭合电路，对应电路图为电源、开关、电动机依次串联的简单电路图，连接结果如参考答案所示。
【答案】
【知识点】串联电路、电路连接
【点评】本题考查简单串联电路的实物连接，属于基础电学操作题，掌握串联电路的连接方法即可解答。
【难度系数】0.6

2. 将两个小灯泡都接入电路中，闭合开关后使它们都能发光，你有几种接法？试着画出它们的电路图。

两种

【分析】要解决这个问题，需先明确电路的两种基本连接方式：串联和并联。思考时，先回忆用电器的连接规则：串联是将用电器依次连接，电流只有一条路径；并联是将用电器并列连接，电流有多条路径。要让两个小灯泡都发光，需保证电路为通路，对应两种连接方式，即串联和并联，共2种接法。
【解析】电路中用电器的连接方式分为串联和并联两种：①串联接法：将两个小灯泡依次连接，接入电源和开关，闭合开关后电流只有一条路径，依次经过两个灯泡，使它们都发光；②并联接法：将两个小灯泡的两端分别连接在一起，再接入电源和开关，闭合开关后电流有两条独立路径，分别经过两个灯泡，使它们都发光。因此共有2种接法，对应题目给出的两个电路图（左为串联，右为并联）。
【答案】两种

【知识点】电路串联、电路并联、电路连接方式
【点评】本题考查电路的基本连接方式，是电学基础题，需掌握串联和并联的特点，明确两种连接方式均可使用电器正常工作，难度较低。
【难度系数】0.3

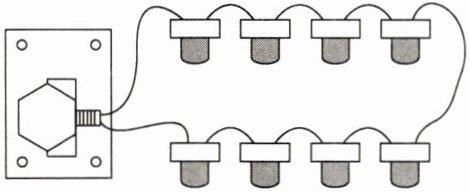

1. 若所示的节日彩灯中一个彩灯烧坏了，则剩下的彩灯（选填“能”或“不能”）发光，可知它们是采用的方式连接的。

不能；串联

【分析】要判断彩灯的发光情况和连接方式，需先明确串联、并联电路的特性：串联电路电流只有一条路径，各用电器相互影响，一处断路则整个电路不通；并联电路电流有多条路径，各用电器独立工作、互不影响。观察题图，电流依次经过每个彩灯，仅一条路径，属于串联电路。若一个彩灯烧坏，该位置相当于断路，电路电流被切断，剩余彩灯无法工作。
【解析】题图中的节日彩灯是逐个顺次连接的，电流只有一条通路，属于串联电路。根据串联电路“各用电器相互影响”的特点，当一个彩灯烧坏时，电路在该位置断开，整个电路无电流，因此剩下的彩灯不能发光，由此可知它们采用串联方式连接。
【答案】不能；串联
【知识点】串联电路特点；电路连接方式
【点评】本题考查串联电路的特点及电路连接方式的判断，属于基础题，需掌握串联与并联电路的区别，结合实际电路分析即可。
【难度系数】0.7
